Калькулятор цветовой маркировки резисторов

Что означают полосы на резисторе

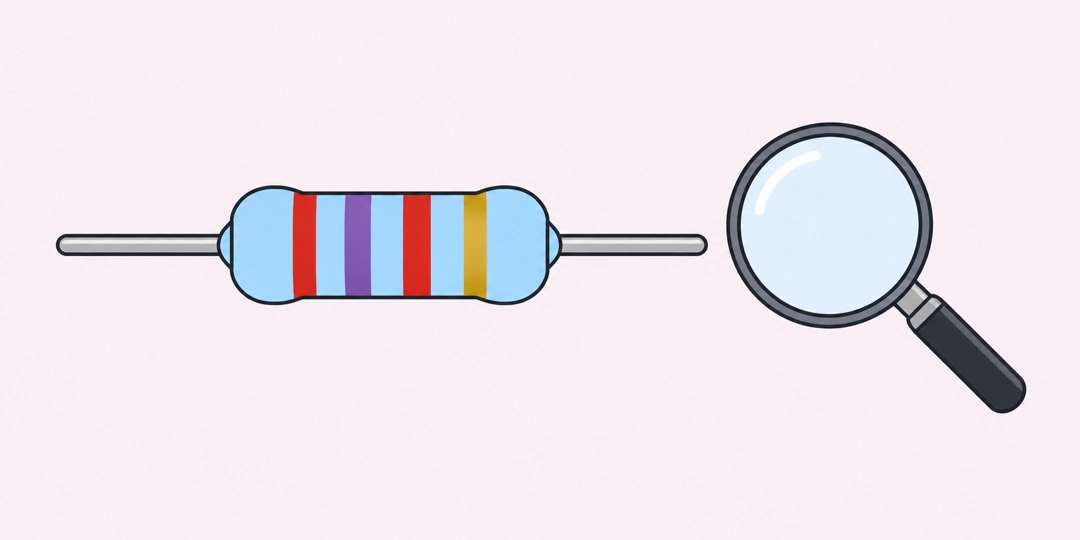

Цветные кольца на резисторе кодируют его сопротивление и допуск. Резистор ограничивает ток в цепи, а его номинальное сопротивление измеряют в омах: Ом или Ω. Например, жёлтая, фиолетовая, красная и золотая полосы означают 4700 Ом с допуском ±5%. Калькулятор переводит выбранные цвета в номинал, показывает нижнюю и верхнюю границы, а у шестиполосной маркировки ещё и температурный коэффициент.

Полосы выручают, когда из пакетика высыпались детали, а подпись «4,7 кОм» осталась на самом пакетике. На маленьком цилиндре длинное число читать неудобно, зато кольца видны с разных сторон. Важно только правильно найти начало и не принять цвет корпуса за ещё одну полосу.

С какой стороны читать маркировку

Начинайте с группы цифр. Первая полоса обычно ближе к одному из торцов, а полоса допуска может выделяться шириной или промежутком перед ней. В обычной четырёхполосной маркировке золотое или серебряное кольцо допуска находится в конце. Эти металлические цвета цифрами быть не могут, поэтому золотая полоса слева служит поводом развернуть деталь.

У пяти и шести полос направление бывает менее очевидным. Коричневый цвет может обозначать цифру 1, множитель 10, допуск ±1% или температурный коэффициент. Одного цвета для вывода недостаточно: важны его место и число колец. Если рисунок стёрт или оба направления выглядят правдоподобно, сопоставьте деталь со схемой и измерением. Красивый ответ калькулятора ещё не доказывает, что вы правильно разглядели полосы.

Четыре полосы читаются как две цифры, множитель и допуск. Пять полос добавляют третью цифру перед множителем. Шестая полоса обозначает температурный коэффициент сопротивления, сокращённо ТКС. На схеме над полями кольца пронумерованы слева направо: номера помогают сверить выбранный цвет с его местом на корпусе.

Как цвета превращаются в омы

Цифры идут от чёрного к белому: чёрный 0, коричневый 1, красный 2, оранжевый 3, жёлтый 4, зелёный 5, синий 6, фиолетовый 7, серый 8, белый 9. Первые цифры записывают рядом, а затем умножают полученное число на множитель. Для четырёх полос:

Здесь a и b обозначают цифры первых двух полос, m задаётся цветом множителя, R получается в омах. У чёрного множителя m = 0, у коричневого 1, у красного 2. Поэтому жёлтая и фиолетовая полосы дают число 47, а красный множитель превращает его в 47 × 100 = 4700 Ом. Для пяти и шести полос вместо 10a + b берут 100a + 10b + c, где c означает третью цифру.

Множитель не всегда добавляет нули. Золотой умножает на 0,1, серебряный на 0,01, розовый на 0,001. Розовый предусмотрен в IEC 60062:2016 для малых сопротивлений. После расчёта единицы выбираются автоматически: 1000 Ом составляют 1 кОм, 1 000 000 Ом составляют 1 МОм, миллиард омов составляет 1 ГОм. При переходе к килоомам меняется запись числа, а не сама деталь.

Как проверить деталь из своего набора

💡 Найти 220 Ом для проверки LED-цепи. Красный, красный, коричневый и золотой дают 22 × 10 = 220 Ом, допуск ±5%. Границы составляют 209 и 231 Ом. Это позволяет опознать деталь, но ещё не подтверждает, что она подходит конкретному светодиоду. Сначала рассчитайте резистор для светодиода по напряжению и току, затем ищите полученный номинал в наборе.

🔍 Сравнить маркировку с мультиметром. Жёлтый, фиолетовый, красный и золотой означают 4,7 кОм ±5%. Пять процентов от 4700 Ом равны 235 Ом, поэтому границы составляют 4465 и 4935 Ом. Показание 4,62 кОм находится внутри этого интервала. Показание 4,2 кОм уже требует проверки условий измерения, чтения цветов и состояния детали; одним допуском ±5% такую разницу объяснить нельзя.

🔬 Не превратить 2,2 Ом в 220 Ом. У полос красный, красный, золотой, серебряный золотое кольцо стоит на месте множителя. Получается 22 × 0,1 = 2,2 Ом с допуском ±10%, то есть от 1,98 до 2,42 Ом. Если по привычке принять золото только за допуск, код перестанет сходиться. При проверке столь малого сопротивления заметную долю показания могут добавить щупы и контакты.

🧩 Разобрать пять полос без потери нуля. Коричневый, чёрный, чёрный, красный, коричневый дают 100 × 100 = 10 000 Ом, или 10 кОм, с допуском ±1%. Интервал составляет 9,9–10,1 кОм. Если ошибочно прочитать первые четыре цвета по четырёхполосной схеме, получится другой результат. Сначала посчитайте кольца, потом переводите их в цифры.

🌡️ Отличить точность от температурной стабильности. Красный, жёлтый, белый, оранжевый, коричневый, красный обозначают 249 кОм ±1% и ТКС ±50 ppm/°C. Допуск даёт границы 246,51–251,49 кОм. Последнее красное кольцо относится к изменению сопротивления с температурой, а не добавляет ещё 2% допуска. Для чувствительной измерительной схемы нужны оба параметра.

Что допуск говорит о реальном сопротивлении

Допуск описывает разрешённое отклонение от номинала при условиях, заданных для детали. Нижняя граница равна R × (1 − t / 100), верхняя R × (1 + t / 100), где t означает допуск в процентах. Это диапазон, а не обещание, что конкретный экземпляр находится ровно посередине. Две детали с одинаковыми полосами могут показать немного разные значения.

С серой полосой допуска есть историческое расхождение. В IEC 60062:2016 она соответствует ±0,01%, а в таблице Vishay 20143 редакции 2009 года обозначает ±0,05%. Для такого цвета калькулятор предлагает уточнить вариант. У номинала 10 кОм это соответственно 9999–10 001 Ом и 9995–10 005 Ом. Выбирать меньший допуск только потому, что результат приятнее, нельзя: нужна документация конкретной серии.

Если подходящего номинала нет, иногда его получают соединением нескольких деталей. Два резистора по 100 Ом ±5% последовательно дают номинальные 200 Ом и крайние значения 190–210 Ом. Допуск сборки не стал ±2,5%: оба экземпляра могут отклониться в одну сторону. Номинальный результат для других сочетаний можно найти в калькуляторе соединения резисторов, а мощность и допуски нужно оценивать отдельно.

Зачем нужна шестая полоса

ТКС показывает относительное изменение сопротивления при изменении температуры. Единица ppm означает миллионную долю, поэтому 100 ppm/°C соответствуют 0,01% на градус. В линейной оценке изменение температуры на 30 °C при коэффициенте 100 ppm/°C даёт до 0,3%, или 30 Ом для номинала 10 кОм. Это отдельная оценка температурного изменения, не включённая в показанные границы начального допуска.

Цветовая отметка не сообщает, насколько резистор нагреется в вашей цепи, и не задаёт точный знак изменения сопротивления конкретного экземпляра. Для этого нужны характеристики детали и рабочий режим. Нельзя прочитать шесть колец и получить из них допустимую мощность, максимальную температуру или разрешённое напряжение.
