Как подобрать резистор для светодиода
Светодиод нельзя надёжно подключить к источнику напряжения без ограничения тока. После открытия p-n-перехода небольшое изменение напряжения способно заметно изменить ток, яркость и нагрев. Последовательный резистор принимает на себя остаток напряжения и задаёт приблизительный рабочий ток ветви.
Токоограничивающий резистор включают последовательно со светодиодом или цепочкой светодиодов. Для нескольких параллельных ветвей каждой ветви нужен свой резистор.
Точное сопротивление рассчитывается по закону Ома:
Здесь Us обозначает напряжение питания в вольтах, Uf прямое напряжение одного светодиода, n количество одинаковых светодиодов последовательно, I желаемый ток одной ветви в амперах. Если ток задан в миллиамперах, его нужно разделить на 1000. Остаток Us - nUf должен быть положительным, иначе у резистора нет запаса напряжения для регулирования тока.
Например, источник 12 В, три красных светодиода по 2 В и ток 20 мА оставляют на резисторе 6 В. Точное значение равно 6 / 0,02 = 300 Ом. В ряду E12 следующего номинала 300 Ом нет, поэтому калькулятор выбирает безопасное округление вверх до 330 Ом. Фактический ток становится 18,18 мА, а мощность резистора около 0,109 Вт.
Номиналы E12 и E24 определены стандартом IEC 60063. Число в названии показывает количество базовых значений в одной декаде: E12 содержит 12, E24 содержит 24. После 330 Ом в следующей декаде получится 3,3 кОм, после 4,7 кОм может следовать 5,6 кОм в E12 или 5,1 кОм в E24. Калькулятор всегда округляет сопротивление вверх, чтобы фактический ток не превысил заданный из-за одного только выбора номинала [IEC 60063].

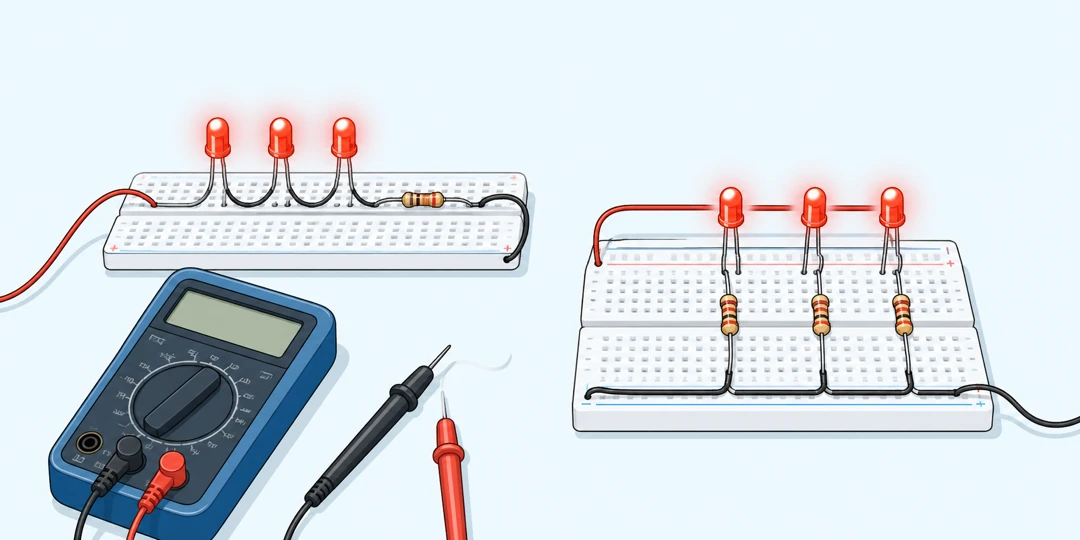

Последовательная цепочка и параллельные ветви
В последовательной цепочке через все светодиоды течёт один ток, а прямые напряжения складываются. Три элемента по 2 В требуют примерно 6 В только на светодиодах. При питании 12 В оставшиеся 6 В рассеиваются на одном резисторе ветви. Такой способ обычно экономнее, чем три отдельные ветви, потому что источник отдаёт 20 мА, а не 60 мА.
В параллельном соединении напряжение на ветвях одинаковое, зато токи складываются. Три одинаковые ветви по 18,18 мА потребуют суммарно около 54,55 мА. Даже одинаковые по маркировке светодиоды немного различаются по прямому напряжению. Если поставить один общий резистор перед несколькими параллельными LED, ток может распределиться неравномерно: более «лёгкий» переход нагреется, его характеристика изменится, и перекос усилится.
Практическое правило: один резистор на каждую параллельную ветвь. Внутри ветви можно соединить несколько одинаковых светодиодов последовательно, если напряжения питания хватает и остаётся положительный запас на резисторе.
Количество параллельных ветвей не меняет рассчитанное сопротивление одного резистора. Оно влияет на общий ток источника и количество одинаковых деталей. Если одна ветвь потребляет 9,63 мА, то три ветви потребуют около 28,89 мА. Блок питания выбирают с дополнительным запасом, особенно если вместе со светодиодами работают контроллер, датчики или другая нагрузка.
Как выбрать мощность резистора
После выбора стандартного сопротивления калькулятор повторно находит фактический ток и мощность по формуле P = I²R. Для 330 Ом и 18,18 мА получается примерно 0,109 Вт. Номинал 0,125 Вт формально выше расчётной мощности, но почти не оставляет теплового запаса. Поэтому результат предлагает первый типовой номинал не ниже двойной расчётной мощности, в данном случае 0,25 Вт.
Доступные ступени рекомендации: 0,125; 0,25; 0,5; 1; 2; 3; 5 и 10 Вт. Двойной запас не является универсальной гарантией температуры корпуса. Он даёт понятную отправную точку, а окончательный выбор зависит от монтажа, температуры воздуха, вентиляции, импульсного режима и допустимого нагрева соседних компонентов.
Резистор рассеивает тем больше тепла, чем больше напряжение остаётся после цепочки LED. Если один красный светодиод с Uf = 2 В питается от 24 В током 20 мА, точное сопротивление равно 1,1 кОм, а мощность близка к 0,44 Вт. С двойным запасом нужен номинал не меньше 0,88 Вт, поэтому практический выбор начинается с 1 Вт. Иногда разумнее увеличить число последовательно соединённых светодиодов или применить драйвер постоянного тока.
Проверить отдельный участок можно в калькуляторе закона Ома, а общую нагрузку источника удобно сопоставить в калькуляторе электрической мощности.
Как расчёт ведёт себя в типичных схемах
🔴 Три красных LED от 12 В. При Uf = 2 В и желаемом токе 20 мА точное сопротивление равно 300 Ом. Ряд E12 даёт 330 Ом, фактический ток 18,18 мА, мощность 0,109 Вт, рекомендация 0,25 Вт.
🟢 Один зелёный LED от 5 В. При прямом напряжении 2 В и токе 20 мА получается ровно 150 Ом. Этот номинал есть в E24, ток остаётся 20 мА, мощность равна 0,06 Вт, поэтому резистора 0,125 Вт достаточно по принятому двойному запасу.
🔵 Два синих LED от 9 В. При Uf = 3,2 В остаток равен 2,6 В. Для 10 мА требуется 260 Ом, ряд E24 округляет значение до 270 Ом. Ток одной ветви равен 9,63 мА, мощность 0,025 Вт.
🧩 Три параллельные ветви. Если повторить предыдущую цепочку три раза, каждой ветви нужен собственный резистор 270 Ом. Общий ток светодиодов составит около 28,89 мА, а каждый резистор будет рассеивать примерно 0,025 Вт.
🚲 Белый LED от аккумулятора 4,2 В. При Uf = 3,1 В и токе 15 мА точное сопротивление равно 73,33 Ом. В E12 безопасный следующий номинал 82 Ом, фактический ток около 13,41 мА, мощность около 0,0147 Вт.
⚠️ Два белых LED от 5 В. Два перехода по 3 В требуют около 6 В, что больше напряжения источника. Остаток отрицательный, поэтому резистор вычислить нельзя. Нужны один LED в ветви, повышающее питание или другая схема драйвера.
Почему прямое напряжение нельзя считать постоянной
Uf зависит от материала кристалла, цвета, тока, температуры и конкретного экземпляра. У красных светодиодов оно часто ниже, чем у синих и белых, но выбирать число только по цвету нельзя. Рабочее значение берут из электрических характеристик паспорта компонента при нужном токе, а для проверки пределов смотрят минимальное и максимальное значения.
С ростом температуры прямое напряжение обычно уменьшается. В простой резистивной схеме это увеличивает падение на резисторе и может немного поднять ток. Резистор создаёт отрицательную обратную связь, но не превращает источник напряжения в точный драйвер. Для мощных LED, больших температурных изменений и стабильной яркости применяют драйвер постоянного тока.
Источник тоже может изменять напряжение. Полностью заряженный литий-ионный элемент имеет большее напряжение, чем разряженный, а автомобильная бортовая сеть заметно отличается в покое и при работающем генераторе. Для безопасной проверки вводят максимальное возможное напряжение питания и минимальное ожидаемое Uf, потому что именно эта пара даёт наибольший ток.
Вопросы о резисторах для светодиодов
Ответы уточняют выбор ряда, мощность, работу нескольких LED и случаи, когда простой последовательный резистор уже не обеспечивает предсказуемый режим.
Почему калькулятор округляет сопротивление только вверх?
Большее сопротивление уменьшает ток. Округление вверх к ближайшему E12 или E24 не позволяет превысить заданный ток только из-за выбора стандартного номинала. Допуски источника, резистора и прямого напряжения нужно проверять отдельно.
Чем E12 отличается от E24?
E12 содержит 12 базовых номиналов на каждую декаду, E24 содержит 24. Ряд E24 даёт более близкое к расчётному сопротивление, но принцип выбора и пересчёта между омами и килоомами одинаков.
Можно ли поставить один резистор на несколько параллельных светодиодов?
Не рекомендуется. Из-за разброса прямого напряжения ток распределяется неравномерно. Надёжнее дать каждой параллельной ветви отдельный резистор, чтобы ветви ограничивали ток независимо.
Как учитывать несколько светодиодов последовательно?
Умножьте прямое напряжение одного LED на их количество. Через всю последовательную цепочку течёт один ток. Напряжение питания должно быть выше полученной суммы, иначе резистор не сможет задать режим.
Почему фактический ток меньше желаемого?
Калькулятор сначала получает точное сопротивление, затем выбирает ближайший стандартный номинал вверх. Он обычно немного больше расчётного, поэтому ток после повторного расчёта становится немного меньше исходного.
Достаточно ли резистора мощностью 0,125 Вт?
Только если его мощность с выбранным запасом укладывается в этот номинал. Например, для расчётных 0,06 Вт двойное значение равно 0,12 Вт, поэтому 0,125 Вт подходит. При 0,109 Вт уже разумнее 0,25 Вт.
Какое прямое напряжение вводить для белого LED?
Используйте значение из паспорта конкретного светодиода при выбранном токе. Для проверки максимального тока полезно взять минимальное ожидаемое прямое напряжение и максимальное напряжение источника.
Когда вместо резистора нужен драйвер тока?
Драйвер предпочтителен для мощных светодиодов, широкого диапазона питания, заметного нагрева или требований к стабильной яркости. Он регулирует ток активной схемой и обычно лучше использует доступную энергию.
