Калькулятор температурного дрейфа резистора

Изменение сопротивления	+5 Ом

Как температура меняет сопротивление

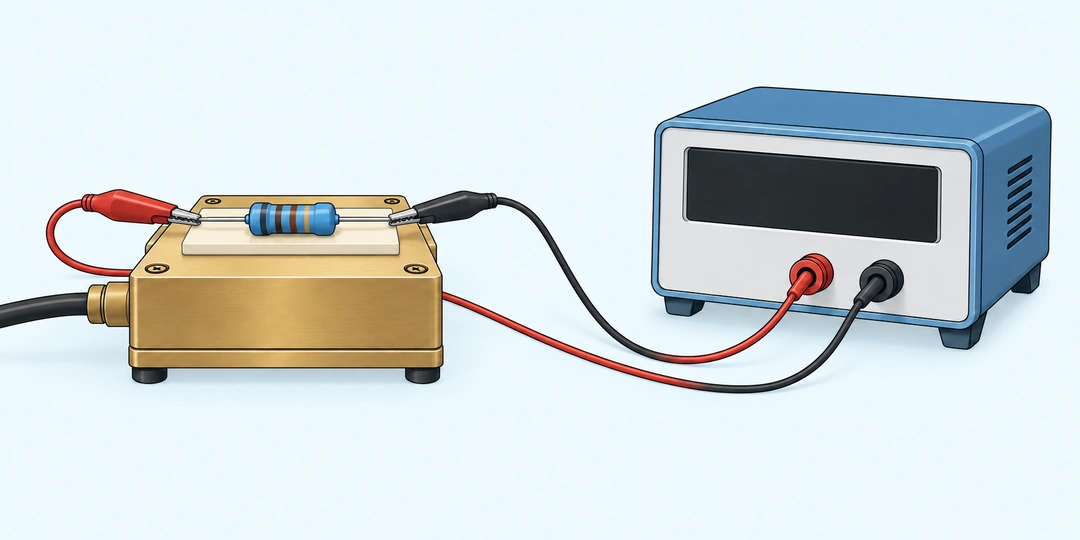

Обычный резистор на нагревательном блоке с измерительными зажимами и настольным омметром

Резистор с надписью «1 кОм» не обязан сохранять ровно тысячу ом после прогрева. Температурный коэффициент сопротивления, сокращённо ТКС или TCR, описывает относительное изменение сопротивления при изменении температуры. Для обычных постоянных резисторов его удобно выражать в ppm/°C: миллионных долях на градус. Величина 100 ppm/°C соответствует 0,01% на каждый градус, а не ста процентам и не ста омам.

Для расчёта нужны сопротивление при опорной температуре, сама опорная температура, температура резистора после изменения и коэффициент. Различайте два случая: известный знаковый коэффициент даёт одно расчётное сопротивление, а паспортная запись ±TCR задаёт диапазон возможного изменения. Она не сообщает, в какую сторону изменится конкретный экземпляр.

Плата прогрелась после включения. У резистора 1000 Ом при 25 °C известный ТКС равен +100 ppm/°C. При температуре самого резистора 75 °C разность составляет 50 градусов, сопротивление становится 1005 Ом. Добавка 5 Ом соответствует 0,5%. Если в измерительной цепи важны десятые доли процента, один только прогрев уже заметнее такой цели по точности.

Знаковый коэффициент и паспортная граница

R(T)=R_0\left[1+\alpha\frac{T-T_0}{10^6}\right]

Здесь R₀ относится именно к T₀, а α вводится числом в ppm/°C. Деление на миллион переводит коэффициент в относительную долю. Разность температур можно выражать в градусах Цельсия или кельвинах: её численное значение одинаково. Прибавлять 273,15 к каждой температуре для этой линейной формулы не требуется.

Сопротивление уменьшается при нагреве. Возьмём 10 000 Ом при 25 °C и коэффициент −50 ppm/°C. При 85 °C изменение равно −30 Ом, ответ – 9970 Ом. Минус относится к направлению дрейфа, а не к отрицательному сопротивлению. Такой экземпляр нельзя описывать положительным коэффициентом только потому, что паспорт содержит похожее по модулю число.

Устройство вынесли на холод. Резистор 1000 Ом с положительным коэффициентом +100 ppm/°C охлаждается с 25 до −25 °C. Разность температур равна −50 градусов, поэтому получаем 995 Ом. Положительный ТКС не означает обязательного роста сопротивления в любом расчёте: при охлаждении знак изменения меняется. Отрицательные температуры по Цельсию сами по себе не являются ошибкой.

R_{\min,\max}=R_0\left[1\mp\alpha_{\max}\frac{|T-T_0|}{10^6}\right]

Во втором режиме вводится неотрицательная граница коэффициента. Модуль разности температур делает диапазон симметричным относительно R₀ независимо от направления изменения температуры. Нижняя и верхняя границы относятся только к температурному дрейфу. Это оценочный коридор при заданной опоре и принятой линейной модели, а не утверждение, что вероятность любого значения внутри него одинаковая.

В паспорте указан только предел. Для резистора 10 000 Ом при 25 °C дана граница ±50 ppm/°C. При 85 °C максимальная температурная добавка составляет 30 Ом: диапазон 9970–10 030 Ом. Выбрать из него 10 030 Ом как единственный ожидаемый ответ нельзя: фактический знак и форма температурной характеристики неизвестны. Для оценки погрешности цепи проверяют оба края.

Почему малые омы и начальный допуск важны

Измерительный шунт нагрелся под током. Для сопротивления 0,01 Ом при 25 °C, границы ±100 ppm/°C и температуры 100 °C получаем 0,009925–0,010075 Ом. Это 9,925–10,075 мОм, отклонение всего 75 мкОм, но относительно исходного значения оно составляет 0,75%. Небольшая абсолютная добавка не означает небольшой процент ошибки.

При неизменном напряжении на шунте ток обратно пропорционален сопротивлению. Если принято 10 мОм, а фактически получилось 10,075 мОм, настоящий ток равен расчётному, делённому на 1,0075. Поэтому пересчёт напряжения шунта в ток нужно выполнять с подходящим сопротивлением; температурный диапазон не является готовой суммарной погрешностью прибора.

Проверяем сочетание двух допусков. Номинальный резистор 1000 Ом имеет начальный допуск ±1% и температурную границу ±100 ppm/°C. Для изменения температуры на 50 градусов форма при точном R₀ = 1000 Ом покажет 995–1005 Ом. Но начальный экземпляр мог иметь 990 или 1010 Ом. При последовательном применении обоих пределов общий расчётный коридор будет 985,05–1015,05 Ом: нижний край 990 × 0,995, верхний 1010 × 1,005.

Эти два результата отвечают на разные вопросы. Если R₀ измерено при T₀, температурный расчёт начинается от измеренного значения. Если введён только номинал, его начальный допуск нужно учитывать отдельно. Цветовая маркировка резистора помогает прочитать номинал и допуск, но не заменяет знание фактической температурной характеристики.

Где заканчивается линейная оценка

Коэффициент часто характеризует среднее изменение в определённом температурном интервале. Реальная кривая может быть слегка нелинейной, поэтому один TCR не обещает точную прямую при любой температуре. Рабочий диапазон компонента и интервал, на котором нормируется TCR, также могут различаться. Для переноса опорной точки нужна характеристика, которая действительно применима относительно новой опоры.

Под температурой здесь понимается температура резистивного элемента. Воздух рядом может быть холоднее детали, которая рассеивает мощность. По одним R₀ и TCR нельзя вычислить этот нагрев: нужны электрическая нагрузка, теплоотвод и условия установки. Не подставляйте температуру помещения как автоматически известную температуру работающего резистора.

Если линейный расчёт даёт нулевое или отрицательное сопротивление, форма сообщает ошибку модели. Для паспортного диапазона также требуется положительная нижняя граница. Такой результат означает, что выбранные коэффициент и температурный перепад нельзя использовать для этой положительной линейной оценки. Это не расчёт перехода в сверхпроводящее состояние и не описание аварийного поведения детали.

При одинаковых температурах или нулевом коэффициенте ответ точно совпадает с опорным сопротивлением. Число знаков в результате служит сравнению расчётов: шесть значащих цифр не создают соответствующей точности паспорта, омметра или знания температуры. Очень малое изменение может отображаться отдельным числом, даже если оно не меняет округлённый основной ответ.

Вопросы о температурной стабильности

В точной цепи важны не только отдельные сопротивления, но и их отношение, условия измерения и изменения после сборки. Эти эффекты требуют разных исходных данных.

Что означает 25 ppm/°C в процентах?

Это 0,0025% на градус. При перепаде 40 градусов относительное изменение составляет 0,1%, а у резистора 10 кОм – 10 Ом. Число ppm описывает долю исходного сопротивления; один и тот же коэффициент даёт разные изменения в омах для разных номиналов.

Средний ТКС равен наклону кривой в каждой точке?

Не обязательно. Средний коэффициент определяют по изменению сопротивления между температурными точками, тогда как локальный наклон относится к малой окрестности одной точки. У искривлённой характеристики эти значения могут отличаться. Если важна ошибка внутри интервала, нужны температурная кривая или дополнительные точки, а не только среднее число.

Можно ли использовать один ТКС во всём рабочем диапазоне?

Только если документация задаёт соответствующую границу или характеристику на этом диапазоне. Допустимая работа при 150 °C ещё не подтверждает тот же TCR, который указан на интервале 0–85 °C. Для расчёта за пределами указанного интервала нужны дополнительные данные; сам факт положительного ответа в омах их не заменяет.

Как самонагрев мешает измерить температурный дрейф?

Измерительный ток выделяет мощность I²R и может повысить температуру детали. Например, 10 мА через 1 кОм дают 0,1 Вт, а 1 мА – 0,001 Вт. Меньшая мощность уменьшает источник самонагрева, но допустимый ток зависит от установки и требуемой точности. Для проверки нужны тепловое равновесие и контроль температуры, а не универсальная настройка омметра.

Почему одинаковый ТКС может быть полезен для делителя?

Если оба сопротивления изменяются в одинаковой пропорции и имеют одинаковую температуру, их отношение сохраняется. Например, 10 и 20 кОм после одинакового роста на 0,5% становятся 10,05 и 20,10 кОм; доля первого в сумме остаётся 1/3. Для делителя напряжения важны совпадение температурных характеристик и температур деталей, а не только низкие отдельные TCR.

Изменение сопротивления после пайки тоже определяется ТКС?

ТКС описывает температурное изменение в принятой модели, а пайка, механические напряжения и длительная нагрузка могут изменить опорное сопротивление. Если после возвращения к прежней температуре значение не восстановилось, это уже нельзя объяснить одним прежним температурным коэффициентом. Проверяют стабильность и повторно определяют сопротивление при опорной температуре.

Подходит ли эта формула для термистора или платинового датчика?

Не как универсальная замена их характеристик. У NTC зависимость обычно сильно нелинейна, а для резистивного температурного датчика используют его собственную модель и коэффициенты. Линейное приближение возможно на ограниченном интервале, если оно проверено для требуемой задачи. Коэффициент обычного резистора нельзя переносить на датчик только по совпадению сопротивления.
