Калькулятор соединения резисторов

Количество резисторов	2
Если последовательно	320 Ом

Как соединение меняет сопротивление

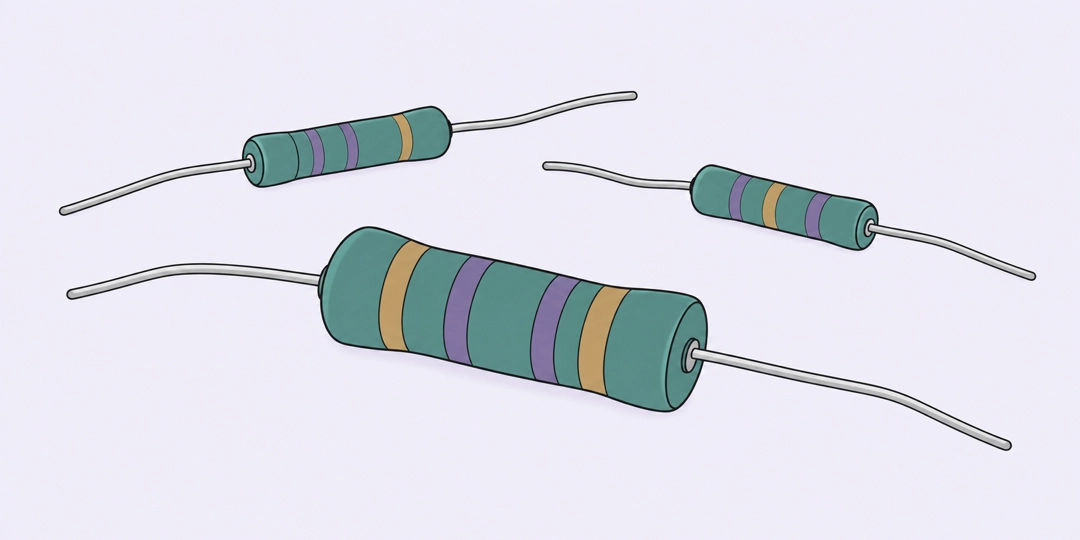

Три резистора с цветными полосами и металлическими выводами для сборки электрической цепи

Резисторы на 100 и 220 Ом дадут 320 Ом при последовательном соединении и 68,75 Ом при параллельном. Детали те же, а результат отличается больше чем в четыре раза. Калькулятор считает общее сопротивление любого введённого списка и решает обратную задачу: какой второй резистор добавить к известному, чтобы получить нужное значение.

Резистор ограничивает ток в электрической цепи. Его номинал измеряют в омах, обозначаемых Ом или Ω. При замене нескольких резисторов одним эквивалентным общий ток через участок останется прежним при том же напряжении. Это позволяет сначала упростить схему, а затем посчитать ток по закону Ома. Расчёт описывает идеальные линейные резисторы; допустимую мощность реальных деталей нужно проверять отдельно.

Последовательно или параллельно

При последовательном соединении детали идут одна за другой без ответвления между ними. Через каждую проходит одинаковый ток, а сопротивления складываются:

R_{\text{посл}}=R_1+R_2+\ldots+R_n

При параллельном соединении оба вывода каждой ветви подключены к одной и той же паре узлов. Напряжение на ветвях одинаковое. Складываются обратные величины сопротивлений, то есть проводимости:

\displaystyle \frac{1}{R_{\text{пар}}}=\frac{1}{R_1}+\frac{1}{R_2}+\ldots+\frac{1}{R_n}

Важно смотреть на соединения, а не на расположение деталей на рисунке. Два резистора, нарисованные рядом, могут быть последовательными. Если же от общей точки между ними отходит ещё одна токопроводящая ветвь, простое сложение обычно уже не подходит.

Для двух одинаковых резисторов результат легко проверить в уме. Пара по 200 Ом даст 400 Ом последовательно или 100 Ом параллельно. В общем случае n одинаковых деталей сопротивлением R дают n × R и R / n соответственно. У параллельной группы из двух и более положительных сопротивлений итог всегда меньше самого маленького номинала.

Что можно собрать из имеющихся резисторов

🔧 Собрать 330 Ом из имеющихся деталей. Есть резистор 220 Ом. Для последовательного соединения нужен второй на 110 Ом: сумма будет ровно 330 Ом по номиналам. Если в ящике нашёлся только 100 Ом, получится 320 Ом, на 3,03% ниже цели. Пригодность такой замены определяется допустимым отклонением конкретной схемы. Калькулятор находит требуемое число, но не обещает, что именно такая деталь есть в стандартном ряду или в наличии.

↘️ Уменьшить 100 Ом до 60 Ом. Последовательное добавление не поможет: оно только увеличит сопротивление. Нужна параллельная ветвь на 150 Ом. Проверка по двум номиналам: 100 × 150 / (100 + 150) = 60 Ом. В режиме подбора достаточно указать известные 100 Ом и целевые 60 Ом. Для реальной переделки следует также проверить ток и нагрев добавленной детали.

🔍 Оценить влияние большой параллельной ветви. К резистору 100 Ом добавляют 1000 Ом. Итог составит около 90,91 Ом, а не 50 Ом. Уменьшение вдвое получилось бы при добавлении ещё 100 Ом. Большое сопротивление второй ветви пропускает сравнительно небольшой ток и потому слабее меняет общий результат. Такая проверка помогает заметить случайно введённые килоомы вместо омов.

📦 Использовать три одинаковые детали. Три резистора по 3 кОм параллельно дадут 1 кОм. Тот же комплект последовательно даст 9 кОм. Введите три строки «3 кОм» и переключите способ соединения: список останется прежним. Это удобнее пересчёта единиц вручную, особенно когда в наборе одновременно встречаются омы и килоомы.

🧩 Упростить смешанную цепь в два шага. В одной ветви последовательно стоят 100 и 200 Ом, в другой 600 Ом. Сначала сложите первую пару: получите 300 Ом. Затем посчитайте параллельное соединение 300 и 600 Ом: общий результат будет 200 Ом. Ввод всех трёх номиналов одним списком с одним способом соединения описал бы другую схему и дал бы неверный для этой задачи ответ.

🌡️ Проверить мощность параллельной пары. На два резистора по 100 Ом подают 5 В. Каждый рассеивает 5² / 100 = 0,25 Вт, вместе они рассеивают 0,5 Вт. Эквивалентные 50 Ом дают ту же проверку: 5² / 50 = 0,5 Вт. Однако деталь с маркировкой 0,25 Вт уже работает на своём заявленном пределе, а не с запасом. Допустимость режима зависит от документации, температуры и монтажа.

Как подобрать второй резистор

При последовательном соединении из нужного общего сопротивления вычитают известное. Например, цель 1 кОм при имеющихся 680 Ом требует ещё 320 Ом. Если цель меньше известного номинала, положительный резистор задачу не решит. При равенстве ответом будет 0 Ом, то есть соединение без добавочного сопротивления.

Для параллельного подбора известное сопротивление R₁ и цель R_цель связаны с искомым R₂ так:

\displaystyle R_2=\frac{R_1\cdot R_{\text{цель}}}{R_1-R_{\text{цель}}}

Положительный конечный ответ существует, когда цель выше нуля и ниже R₁. Чем ближе она к известному номиналу, тем больше потребуется второй резистор. Для 100 Ом и цели 99 Ом нужен номинал 9900 Ом. При цели ровно 100 Ом вторую ветвь оставляют разомкнутой: любой конечный положительный резистор немного уменьшит итог.

Если вы подбираете пару для получения определённого напряжения, одного общего сопротивления недостаточно. Например, 100 + 200 Ом и 150 + 150 Ом дают одинаковую сумму, но делят напряжение по-разному. Для этой задачи используйте калькулятор делителя напряжения, который учитывает соотношение плеч и подключённую нагрузку.

Допуск и нагрев реальных деталей

Расчёт по надписям на корпусах даёт номинальный результат. Если вместо числа нанесены кольца, определите номинал и допуск по цветам. У резистора 100 Ом с допуском ±5% фактическое сопротивление при оговорённых условиях может лежать от 95 до 105 Ом. У двух таких деталей параллельно крайние сочетания дадут от 47,5 до 52,5 Ом. Нельзя автоматически считать, что допуск сборки стал вдвое меньше: обе детали могут отклониться в одну сторону.

Допуск также не описывает все изменения при работе. Сопротивление может меняться с температурой, а допустимая мощность зависит от условий охлаждения. У последовательных резисторов одинаков ток, поэтому большую мощность рассеивает элемент с большим сопротивлением. У параллельных одинаково напряжение, поэтому большую мощность рассеивает ветвь с меньшим сопротивлением. Эта разница важна при сборке из неодинаковых деталей.

Вопросы о соединении резисторов

Чтобы сопоставить расчёт с реальной схемой, нужно правильно выбрать участок измерения и отличать номинал детали от сопротивления всей цепи.

Что означает ноль в списке сопротивлений?

Ноль описывает идеальную перемычку, а не отсутствующую деталь. Последовательная перемычка не меняет сумму. Параллельная перемычка соединяет оба общих узла напрямую и даёт нулевое эквивалентное сопротивление. В реальной цепи провода и контакты имеют небольшое сопротивление, а замыкание источника питания может быть опасным.

Почему мультиметр на плате показывает меньше номинала?

Ток измерителя может проходить не только через проверяемый резистор, но и по другим путям схемы. Прибор видит сопротивление всего доступного участка. Перед измерением сопротивления питание отключают. Для проверки отдельной детали её нужно электрически отделить от параллельных путей, например отсоединить один вывод.

Можно ли вводить омы и килоомы в одном списке?

Да. Например, строки 470 и 1,5 кОм обозначают 470 и 1500 Ом. Без суффикса число всегда считается омами. Поддерживаются Ом, Ω, кОм, kΩ, МОм и MΩ. Каждый номинал пишите с новой строки или через точку с запятой; обычная запятая используется как десятичный знак.

Влияет ли порядок резисторов на общий результат?

В пределах одной последовательной или одной параллельной группы перестановка элементов не меняет эквивалентное сопротивление. Но если к промежуточной точке подключена нагрузка, перестановка может изменить напряжение на ней. Тогда нужно анализировать полную схему, а не только сумму номиналов.

Почему нельзя ввести отрицательное сопротивление?

Этот калькулятор предназначен для обычных пассивных резисторов с неотрицательными номиналами. Модели активных электронных узлов с отрицательным дифференциальным сопротивлением требуют другого описания и проверки устойчивости. Простое добавление отрицательного числа здесь не моделирует такой узел.

Подойдёт ли калькулятор для мостовой схемы?

Только если конкретную схему можно последовательно упростить до отдельных последовательных и параллельных групп. Произвольный мост с поперечной ветвью одним списком не описывается. Для него нужны уравнения по законам Кирхгофа или другой метод расчёта электрических цепей.

Работают ли эти формулы с переменным током?

Для идеальных линейных резисторов работают. Но конденсатор или катушку нельзя заменить в списке обычным положительным сопротивлением и ожидать общего правильного ответа. Для реактивных элементов нужен расчёт комплексного сопротивления, а на высоких частотах могут стать существенными паразитные свойства самих резисторов и проводников.
