Как прочитать сопротивление на маленьком корпусе

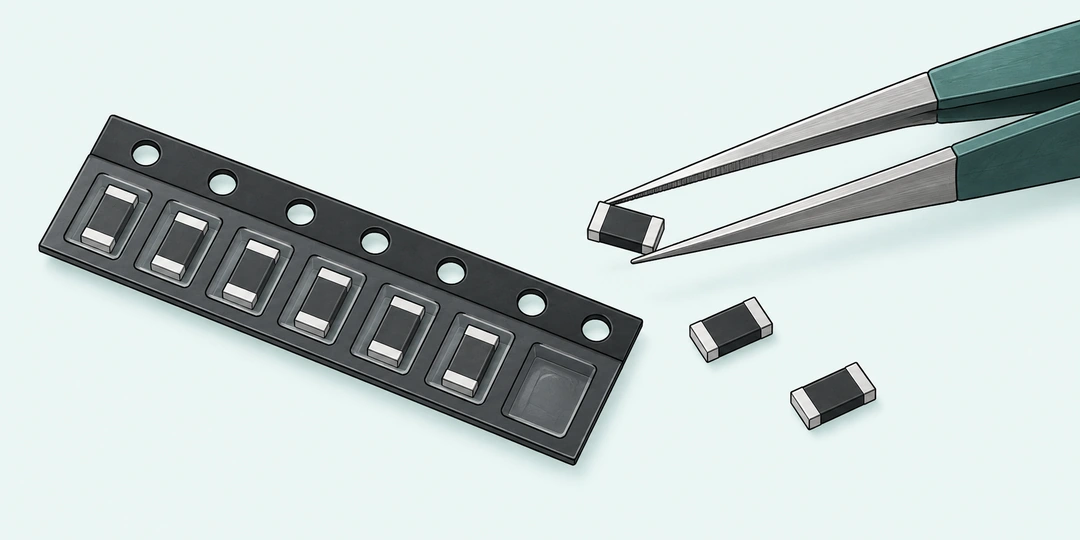

Маркировка 472 на SMD-резисторе означает 4700 Ом, или 4,7 кОм. Первые две цифры задают число 47, последняя увеличивает его в 100 раз. SMD называют компоненты для монтажа на поверхность платы: их контакты припаивают к площадкам без длинных выводов. Надпись на таком корпусе экономит место, поэтому сопротивление приходится расшифровывать.
Калькулятор читает три и четыре цифры, десятичные записи с буквой R и коды EIA-96. В обратном режиме он ищет точную маркировку для заданного номинала. Перед вводом убедитесь, что перед вами резистор: одинаковые символы на катушке, конденсаторе или микросхеме могут иметь другой смысл. По одной короткой надписи нельзя определить любой компонент.
Три и четыре цифры
В трёхзначном коде две первые цифры образуют значащую часть, а последняя задаёт степень десяти. В четырёхзначном коде значащих цифр уже три. Для обеих записей действует одна формула:
Здесь R обозначает сопротивление в омах, N число из первых двух или трёх цифр, m последнюю цифру маркировки. Для 472 получаем 47 × 10² = 4700 Ом. Для 4702 получаем 470 × 10² = 47 000 Ом. Всего один дополнительный ноль на корпусе меняет результат в десять раз.
Последнюю цифру удобно понимать как количество добавляемых нулей, пока речь идёт об обычном цифровом коде. Но ноль в конце сам по себе не увеличивает число. Маркировка 100 означает 10 × 1 = 10 Ом, а 330 означает 33 Ом. Здесь легко по привычке прочитать надпись как готовое сопротивление и ошибиться.
Для компактного ответа калькулятор выбирает единицу автоматически: 1000 Ом равны 1 кОм, миллион ом равен 1 МОм. Если переносите результат в схему или список покупок, сохраняйте букву перед «Ом». Между 4,7 Ом и 4,7 кОм разница в тысячу раз, хотя числа выглядят одинаково.
Что означает буква R
В десятичной маркировке R заменяет точку. Запись 4R7 читается как 4,7 Ом, 34R8 как 34,8 Ом, а R47 как 0,47 Ом. Маленькая точка могла бы потеряться на корпусе, букву заметить проще. У таких кодов нет последней цифры-множителя: весь текст описывает одно число.
На этой странице принимаются R-коды длиной три или четыре символа с цифрой после буквы. Например, R001 даёт 0,001 Ом, а 0R10 даёт 0,1 Ом. Используйте латинскую R. Кириллические буквы, пробелы посередине и знаки единиц в поле маркировки не принимаются, чтобы случайная опечатка не превратилась в правдоподобный ответ.
Конечная R в записи вроде 01R требует отдельной проверки: она может относиться к буквенной системе множителей. Калькулятор не выбирает трактовку наугад. В таком случае найдите документацию конкретной серии резисторов и посмотрите, как именно изготовитель обозначает малые сопротивления.
Почему 01C означает 10 кОм
EIA-96 использует две цифры и букву. Две цифры от 01 до 96 указывают позицию в ряду номиналов E96, а буква задаёт множитель. Это ряд из 96 базовых значений на один десятикратный интервал. Например, позиция 01 соответствует числу 100, позиция 68 числу 499, позиция 96 числу 976.
Буквы в поддерживаемой здесь системе читаются так:
| Буква | Множитель | Пример |
|---|---|---|
| Y | 0,01 | 01Y = 1 Ом |
| X | 0,1 | 01X = 10 Ом |
| A | 1 | 01A = 100 Ом |
| B | 10 | 01B = 1 кОм |
| C | 100 | 01C = 10 кОм |
| D | 1000 | 01D = 100 кОм |
| E | 10 000 | 01E = 1 МОм |
| F | 100 000 | 01F = 10 МОм |
Надпись 68B означает 499 × 10 = 4990 Ом. Получить 680 Ом простым чтением двух цифр нельзя: это номер позиции, а не значащая часть сопротивления. Начальный ноль в 01C обязателен. Коды 00A и 97A выходят за пределы таблицы.
Как получить маркировку по номиналу
Выберите «Получить код», систему маркировки и введите сопротивление в омах. Для 4,7 кОм нужно указать 4700. В трёхзначной системе ответом станет 472, в четырёхзначной 4701. Обратный поиск не сообщает, какая надпись будет на любой купленной детали: изготовитель может применять другую систему или вообще не маркировать маленький корпус.
Точного кода EIA-96 для 4700 Ом в этой таблице нет. Рядом находится 4750 Ом с кодом 66B, но подставить его вместо введённого значения означало бы изменить номинал. Калькулятор сообщает об отсутствии точного представления. Подбор ближайшего резистора с оценкой допустимого отклонения является другой задачей.
Обычные цифровые коды также имеют границы. Три цифры передают две значащие цифры и множитель от 10⁰ до 10⁹, четыре цифры передают три значащие. Поэтому 9 Ом не получится записать обычными тремя цифрами: понадобится буквенная десятичная запись. Отсутствие кода в выбранном формате не означает, что такого резистора не существует.
Где расшифровка помогает на практике
Разобрать коробку с остатками. На отрезке ленты видна маркировка 103. Расчёт даёт 10 × 1000 = 10 000 Ом. Подпишите пакет «10 кОм», чтобы при следующей сборке не повторять расшифровку. Размер корпуса и допустимую мощность запишите отдельно, если они известны.
Проверить деталь перед пайкой. По схеме нужен резистор 4,7 кОм, а на столе лежит 4702. Получается 47 кОм, то есть в десять раз больше. Для указанного номинала подошла бы маркировка 472 или 4701, если остальные параметры детали соответствуют схеме.
Не потерять десятичную долю. Надпись 0R22 означает 0,22 Ом. Если принять её за 22 Ом, ошибка составит сто раз. Малые сопротивления встречаются в цепях измерения тока, где такая замена меняет падение напряжения. Связь тока, сопротивления и напряжения можно проверить через калькулятор закона Ома.
Прочитать прецизионный номинал. Код 68B даёт 4,99 кОм. Для сравнения с измерением запишите именно 4990 Ом, не округляя до 5 кОм заранее. Допуск берите из характеристик серии: сама надпись его не гарантирует.
Проверить нулевую перемычку. Маркировка 000 расшифровывается как номинальные 0 Ом. Это перемычка в корпусе резистора, а не обещание физически нулевого сопротивления. Допустимый ток и остаточное сопротивление определяются характеристиками детали; нельзя автоматически считать её обычным проводом любого сечения.
Сверить пару в делителе. На двух резисторах стоят 103 и 102: это 10 кОм и 1 кОм. При входных 12 В и нижнем резисторе 1 кОм идеальное выходное напряжение без нагрузки составит около 1,091 В. После чтения надписей используйте калькулятор делителя напряжения, чтобы проверить схему целиком.
Что проверить перед заменой
Совпадение сопротивления является только первым условием. Уточните мощность, рабочее напряжение, допуск, размеры и специальное назначение детали. Одинаковый код может встречаться у разных серий. Если исходный резистор сгорел, его номинал сам по себе не объясняет причину повреждения.
Надписи 0603 и 0805 в документации часто обозначают размер корпуса. Не вводите номер корпуса вместо нанесённой маркировки сопротивления. Если на детали цветные полосы, воспользуйтесь калькулятором цветовой маркировки резисторов: для полос действует другой способ чтения.
Вопросы о маркировке резисторов
Потёртая надпись, необычная буква или измерение прямо на плате требуют дополнительных данных. Ошибка распознавания не должна превращаться в уверенный выбор замены.
Можно ли узнать допуск по трём или четырём цифрам?
Количество цифр часто связано с серией резисторов, но не гарантирует конкретный допуск. Даже EIA-96 встречается у деталей с разными допусками, например 1% и 0,1%. Для выбора замены нужен полный номер детали или документация серии.
Что делать, если маркировки совсем нет?
Найдите позиционное обозначение на плате и схему устройства. При отсутствии данных сопротивление можно измерить подходящим прибором на обесточенной цепи, учитывая влияние соседних элементов. Пустой корпус нельзя автоматически считать нулевой перемычкой.
Почему мультиметр на плате показывает другое сопротивление?
При измерении без отсоединения детали ток может идти через соседние ветви схемы. Прибор видит их совместное сопротивление. Отклонение также возможно из-за допуска, повреждения или контакта щупов. Для проверки отдельного резистора может понадобиться отсоединить один его контакт.
Можно ли перевернуть код, если он не распознаётся?
Проверьте ориентацию по форме букв и фотографии платы. Например, 102 означает 1 кОм, а 201 означает 200 Ом: оба кода корректны. Успешная расшифровка сама по себе не доказывает, что надпись прочитана правильной стороной.
Что означают S, H или Z в конце кода?
У производителей встречаются дополнительные буквенные множители. Эта страница ограничена набором Y, X и A–F. Для остальных букв проверьте документацию конкретной серии; особенно осторожно относитесь к R и S, которым разные таблицы приписывают разные множители.
Подойдёт ли расшифровка для конденсатора с надписью 104?
Нет. Для резистора 104 означает 100 кОм. У конденсатора похожая цифровая запись может описывать ёмкость в пикофарадах. Сначала определите тип компонента, затем выбирайте соответствующую систему обозначений.
Можно ли восстановить стёртую цифру по соседним резисторам?
Соседние детали могут подсказать назначение цепи, но не доказывают номинал. Сравните схему, перечень компонентов или исправную плату той же версии. Перебор вариантов в калькуляторе покажет возможные числа, но не установит, какое из них было нанесено изначально.
