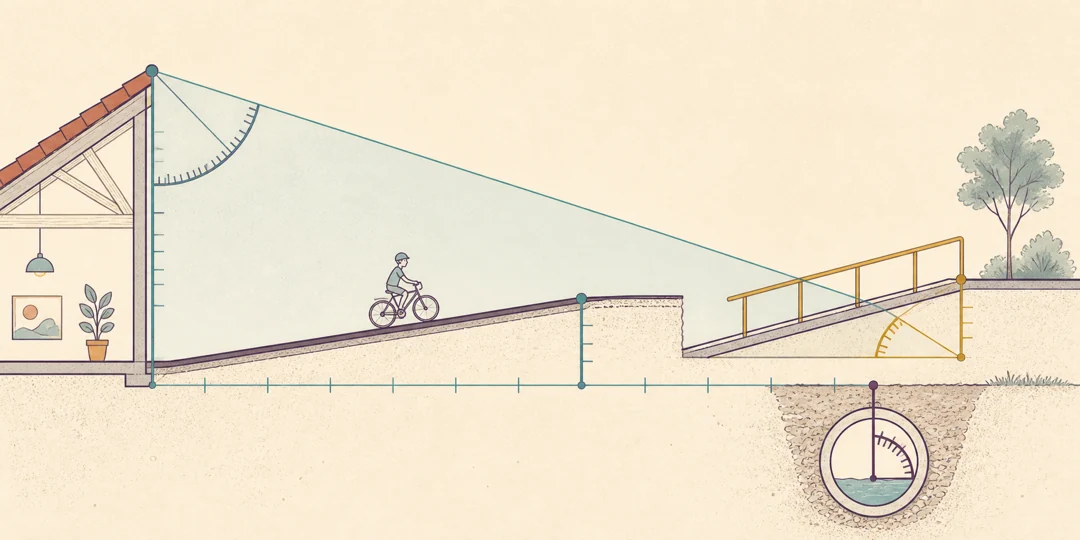

Как записывают уклон крыши, дороги и пандуса
Один уклон можно записать в процентах, градусах, промилле или отношением.
Дальше вы запишете один и тот же подъём шестью способами и поймёте, почему отношение 1:20 без пояснения иногда опаснее, чем кажется.
В статье вы узнаете:
За всеми обозначениями стоит один прямоугольный треугольник
Представьте подъём дороги, скат крыши или наклонную трубу сбоку. Вертикальный перепад высоты h и расстояние по горизонтали r образуют катеты прямоугольного треугольника. Наклонная поверхность s становится гипотенузой.
Базовое число уклона равно отношению подъёма к горизонтальному пробегу:
Оба размера должны быть в одинаковых единицах. Подъём 0,5 м на 10 м по горизонтали даёт m = 0,05. Те же размеры в сантиметрах, 50 и 1000, дадут тот же ответ. Уклон описывает форму, поэтому масштаб объекта не важен.
Отрасли не меняют этот треугольник. Они выбирают удобный способ сообщить число 0,05. Дорожнику проще увидеть 5%, проектировщику пандуса 1:20, а геодезисту небольшой перепад 50‰. Угол того же подъёма составляет примерно 2,86°.
Проблема начинается, когда меняется знаменатель. В большинстве привычных записей сравнивают высоту с горизонтальным пробегом. Но на чертеже могут указать отношение в обратном порядке или использовать длину наклонной поверхности. Поэтому рядом с отношением полезны буквы V:H, то есть вертикаль к горизонтали, либо явная подпись размеров.
Дорожный уклон в процентах показывает подъём на сотню по горизонтали
Процент превращает отношение в долю от ста. Уклон 5% означает подъём на 5 м при 100 м горизонтального пробега, либо на 5 см при 100 см. Размеры можно уменьшать и увеличивать, пока сохраняется пропорция.
Федеральное управление автомобильных дорог США определяет дорожный процентный уклон именно как изменение высоты, делённое на длину в горизонтальной плоскости и умноженное на 100 [FHWA, Safety Effects of Horizontal Curve and Grade Combinations]. Это определение удобно для профиля дороги: положительный знак может обозначать подъём по выбранному направлению, отрицательный спуск.
8% не означают 8°. У восьмипроцентной дороги отношение высоты к горизонтали равно 0,08, а угол составляет около 4,57°. Для небольших уклонов числа процентов и градусов кажутся близкими только потому, что оба малы. Подставлять одно вместо другого нельзя.
Если известны перепад и горизонтальная длина, процент можно получить обычным делением. Калькулятор процентов пригодится для быстрой проверки: сколько процентов первое число составляет от второго. Важно поставить в знаменатель именно горизонтальный пробег, а не длину асфальта по склону.
На длинной дороге уклон меняется. Знак на участке не описывает весь маршрут от города до перевала, а проектный профиль соединяет участки разной крутизны плавными вертикальными кривыми. Одно число полезно только вместе с границами участка и направлением измерения.
Кровельная запись x:12 фиксирует горизонтальный шаг
В североамериканской практике уклон крыши часто записывают как подъём на 12 единиц по горизонтали. Запись 6:12 означает, что скат поднимается на 6 дюймов при горизонтальном пробеге 12 дюймов. Единица может быть любой, но число 12 осталось удобным из-за футовой системы.
У 6:12 отношение равно 6 ÷ 12 = 0,5. Значит, тот же скат имеет уклон 50% и угол около 26,57°. Запись 4:12 соответствует 33,3% и примерно 18,43°.
Американское управление охраны труда использует именно такой порядок в определении: отношение 4 к 12 указано как вертикаль к горизонтали [OSHA, 29 CFR 1910.21]. Это пример языка записи, а не норма для выбора кровли в другой стране. Допустимый скат, конструкцию и защиту проверяют по действующему проекту.
Для симметричной двускатной крыши горизонтальный пробег одного стропила равен половине расстояния между опорами. Если дом имеет ширину 8 м, а конёк расположен над серединой, в отношение входит 4 м, а не все 8. Калькулятор длины стропил использует эту геометрию и отдельно учитывает горизонтальный свес.
Здесь легко получить правдоподобную ошибку. Подъём 2 м на полную ширину 8 м даёт 25%, хотя реальный скат поднимается на 2 м за 4 м и имеет 50%. Крыша не стала положе, просто в знаменатель попал чужой отрезок.
Пандус 1:20 фиксирует единицу подъёма
Для пандуса часто фиксируют единицу подъёма и сообщают, сколько единиц горизонтали ей соответствует. Запись 1:20 в порядке V:H означает 1 см вверх на 20 см по горизонтали, 1 м на 20 м или любое пропорциональное сочетание. В отличие от кровельного x:12 здесь фиксирована вертикальная часть, а горизонтальная меняется.
Отношение 1:20 даёт ту же долю 1 ÷ 20 = 0,05 и тот же уклон 5%, что в дорожном примере. Чем больше второе число, тем положе поверхность. Калькулятор уклона пандуса одновременно показывает проценты, градусы, отношение 1:n и длину наклонной части, поэтому на нём удобно проверять перевод.
Отношение без порядка неоднозначно. В одном документе 1:20 может означать V:H, в другом автор мог записать H:V, а иногда вторым размером считают длину по наклону. Не угадывайте по привычке. Найдите легенду чертежа, подписи осей или исходные размеры.
Промилле оставляют заметными маленькие перепады
Промилле обозначается знаком ‰ и означает одну тысячную. Процент умножает отношение на 100, промилле на 1000. Поэтому 1% равен 10‰, а уклон 0,8% можно короче записать как 8‰.
Такой масштаб удобен для небольших уклонов труб, рельсовых путей и геодезических профилей. Число 8‰ читается легче, чем 0,8%, особенно когда рядом сравнивают несколько близких участков. Формат не делает измерение точнее, он только переносит запятую.
Допустим, труба опускается с уклоном 8‰ на горизонтальном участке 12 м. Перепад равен 12 × 0,008 = 0,096 м, или 96 мм. Если техническое условие считает расстояние вдоль трубы, а не по горизонтали, результат будет немного другим. Для малого уклона разница крошечная, но обозначение знаменателя всё равно нужно сохранить.
Знак помогает показать направление. +8‰ и -8‰ имеют одинаковую крутизну, но противоположный перепад относительно выбранного хода измерения. Без стрелки или начальной точки знак тоже теряет смысл: спуск в одну сторону является подъёмом в обратную.
Угол связывает подъём с горизонталью через тангенс
Угол наклона измеряют от горизонтальной линии до поверхности. Отношение подъёма к горизонтальному пробегу является тангенсом этого угла, поэтому для перевода нужен арктангенс:
При отношении h:r = 1:1 тангенс равен единице, а угол составляет 45°. Поэтому уклон 100% равен 45°, а не 100°. Вертикальная стенка имеет угол 90°, но её горизонтальный пробег равен нулю, поэтому процентное отношение стремится к бесконечности.
Для исходного подъёма 0,5 м на 10 м получается arctan(0,05) ≈ 2,86°. Если вместо горизонтали ошибочно взять наклонную длину, получится отношение синуса, а не тангенса. При 2,86° разница почти незаметна, на крутой крыше она уже влияет на результат.
Те же вертикаль и горизонталь могут понадобиться для площади треугольного сечения: её посчитает калькулятор площади треугольника. Для самого уклона площадь не нужна. Важно сохранить неизменный выбор двух катетов: вертикали и горизонтали.
Градусы удобны для геометрии, установки оборудования и визуального сравнения. Процент лучше показывает перепад на расстоянии. Ни один формат не является правильнее остальных, пока определены ось отсчёта и знаменатель.
Один пример переводит все форматы без отдельной магии
Возьмём физический треугольник с подъёмом 0,5 м и горизонтальным пробегом 10 м. Сначала найдём чистое отношение: 0,5 ÷ 10 = 0,05. Все дальнейшие записи выражают это число.
| Формат | Запись | Как прочитать |
|---|---|---|
| Доля | 0,05 | Подъём делённый на горизонталь |
| Проценты | 5% | 5 единиц подъёма на 100 по горизонтали |
| Отношение | 1:20 V:H | 1 единица подъёма на 20 по горизонтали |
| Промилле | 50‰ | 50 единиц подъёма на 1000 по горизонтали |
| Градусы | 2,86° | Угол поверхности к горизонтали |
| Кровельный формат | 0,6:12 V:H | 0,6 единицы подъёма на 12 по горизонтали |
Перед переводом задайте три вопроса. Какой размер стоит первым? Второй размер горизонтальный или наклонный? В какую сторону считается положительный перепад? После этого можно спокойно перевести отношение в проценты, промилле или угол.
Для готового объекта сначала измерьте вертикаль и горизонталь в одинаковых единицах. Для крыши не подменяйте горизонтальный пробег одного ската полной шириной здания. Для нескольких маршей пандуса считайте каждый наклонный участок отдельно. Для дороги или трубы сохраняйте направление измерения.
Короткий вывод: отраслевые записи выглядят разными, потому что фиксируют разные удобные масштабы. Математика остаётся одной. Если на чертеже явно указаны вертикаль, горизонталь и порядок отношения, проценты, x:12, 1:n, промилле и градусы переводятся без догадок.
