Площадь скатной крыши больше площади дома по плану: наклон удлиняет поверхность, а карнизные и торцевые свесы выводят её за стены.

Евгений Буянов - автор статьи, основатель проекта, преподаватель МГУ имени М.В. Ломоносова.

Площадь скатной крыши: почему она больше площади дома

Дальше вы научитесь отделять контур стен от проекции кровли, применять коэффициент 1 / cos(α) только к подходящей геометрии и считать односкатную, двускатную или вальмовую крышу без двойного учёта.

В статье вы узнаете:

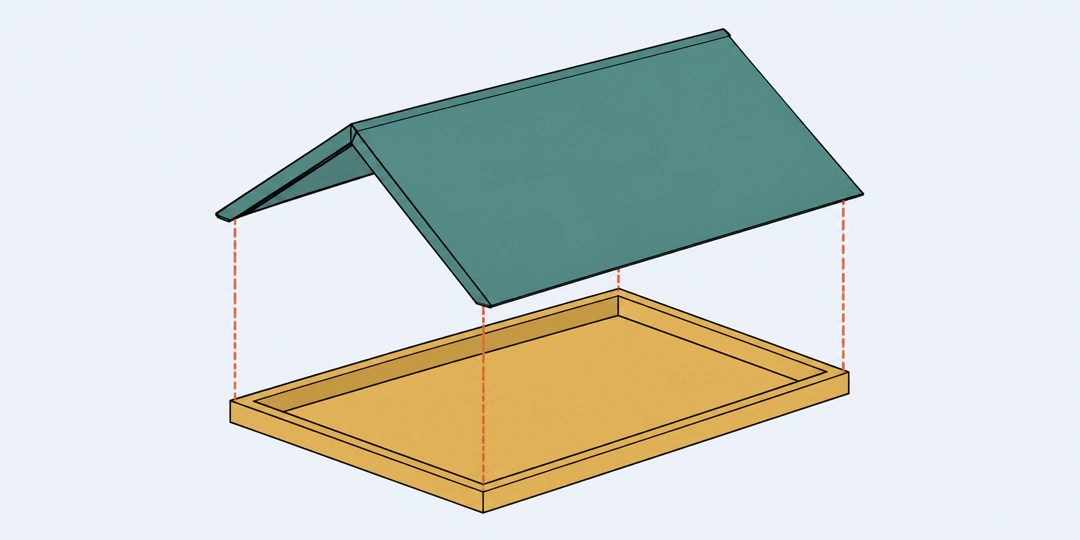

Площадь дома по плану является тенью крыши

Дом размером 10 × 8 м занимает по наружному контуру 80 м². Если над ним лежит плоская поверхность без свесов, её площадь тоже равна 80 м². Стоит поднять один край или конёк, и поверхность вытянется, хотя её горизонтальная тень останется прежней.

Горизонтальная проекция ската показывает, какую область он закрывает при взгляде строго сверху. Площадь кровли измеряют по самой наклонной поверхности. При ненулевом угле эта поверхность больше своей проекции.

Представьте прямоугольный лист шириной 8 м. Пока он лежит горизонтально, его ширина на плане тоже равна 8 м. Если лист наклонить, горизонтальная ширина уменьшится, а физическая ширина останется прежней. В крыше известна обратная ситуация: план фиксирован, поэтому для наклона приходится увеличить настоящую длину ската.

Связь задаёт косинус угла между скатом и горизонталью:

P=Scos⁡α,S=Pcos⁡α\displaystyle P=S\cos\alpha,\qquad S=\frac{P}{\cos\alpha}

Здесь P обозначает площадь горизонтальной проекции, S площадь наклонной поверхности, а α угол ската к горизонтали. При угле 30° косинус равен примерно 0,866. Крыша над проекцией 80 м² без свесов займёт 80 ÷ 0,866 ≈ 92,38 м².

Разница 12,38 м² появилась только из-за наклона. При 45° коэффициент равен примерно 1,414, поэтому та же проекция потребует уже 113,14 м² поверхности. Чем круче скат, тем сильнее расходятся площадь сверху и площадь по кровле.

Название «площадь дома» само по себе двусмысленно. Это может быть площадь застройки по наружному контуру, внутренняя площадь этажей или сумма помещений. Для крыши нужна геометрия её собственной горизонтальной проекции. Жилая площадь и площадь двух этажей к этому расчёту отношения не имеют.

Коэффициент 1 / cos(α) работает для одной плоской поверхности

Простая формула точна, когда весь выбранный скат лежит в одной плоскости и имеет постоянный угол. Контур может быть прямоугольным, треугольным или даже неправильным. Если каждая точка поверхности наклонена одинаково, вся площадь увеличивается относительно горизонтальной проекции в одно число раз.

Угол нужно измерять от горизонтали и поперёк линии уровня ската. Для обычной крыши это направление от карниза к коньку. Угол диагонального вальмового стропила к горизонту будет другим и не заменяет уклон плоскости.

Если угол неизвестен, тот же коэффициент находится по подъёму h и горизонтальному пробегу r. Они образуют катеты прямоугольного треугольника, а наклонная длина становится гипотенузой:

k=SP=r2+h2r=1cos⁡α\displaystyle k=\frac{S}{P}=\frac{\sqrt{r^2+h^2}}{r}=\frac{1}{\cos\alpha}

Подъём и пробег должны относиться к одному скату. В симметричной двускатной крыше горизонтальный пробег равен половине ширины между опорами, а не полной ширине дома. В односкатной крыше один скат обычно проходит весь поперечный размер между низкой и высокой стеной.

Калькулятор уклона переводит подъём и горизонталь в проценты, градусы и наклонную длину. Если нужна именно стропильная нога симметричной двускатной крыши, калькулятор длины стропил берёт половину пролёта, высоту конька и горизонтальный свес.

Один коэффициент нельзя применять ко всей крыше, если у её плоскостей разные углы. Тогда для каждого ската находят собственные проекцию Pi и угол αi, после чего складывают результаты:

Sобщ=∑iPicos⁡αi\displaystyle S_{\text{общ}}=\sum_i\frac{P_i}{\cos\alpha_i}

Формула также не исправляет неверный контур. Если в P подставить площадь стен без свесов, коэффициент аккуратно увеличит неполное число. Математика сработает, а карниза в смете всё равно не окажется.

Односкатная и двускатная крыши отличаются разбиением проекции

У прямоугольной односкатной крыши вся поверхность является одной плоскостью. Сначала определите её контур сверху с учётом выступов за каждую стену. Затем найдите площадь этого контура и умножьте на коэффициент наклона. Полную ширину между высокой и низкой сторонами делить пополам не нужно.

Например, постройка имеет длину 6 м и ширину 4 м, а кровля выступает на 0,4 м за каждую сторону. Проекция крыши равна (6 + 0,8) × (4 + 0,8) = 32,64 м². При угле 20° коэффициент равен примерно 1,064, поэтому поверхность занимает около 34,73 м².

У симметричной двускатной крыши проекция делится линией конька на два равных прямоугольника. Каждый скат перекрывает половину ширины, но после сложения обеих половин общая проекция снова совпадает с контуром крыши сверху. При одинаковом угле двух скатов можно сразу применить один коэффициент ко всему контуру.

Если A обозначает длину дома, B ширину, E горизонтальный карнизный свес с каждой длинной стороны, а G торцевой свес с каждого конца, площадь симметричной двускатной кровли равна:

S=(A+2G)(B+2E)cos⁡α\displaystyle S=\frac{(A+2G)(B+2E)}{\cos\alpha}

Для дома 10 × 8 м со свесами по 0,5 м проекция составляет 11 × 9 = 99 м². При угле 30° чистая площадь кровли равна примерно 114,32 м². Это уже на 34,32 м² больше площади дома по стенам: часть добавил наклон, часть свесы.

Калькулятор площади двускатной крыши выполняет именно этот профильный расчёт. Он принимает длину и ширину дома, высоту конька или угол, отдельно учитывает карнизный и торцевой свесы, показывает чистую площадь двух скатов и затем добавляет выбранный запас.

Если конёк смещён, один скат получает больший горизонтальный пробег, второй меньший. При общей высоте их углы различаются, поэтому симметричную формулу использовать нельзя. Посчитайте левую и правую проекции отдельно, примените к каждой свой коэффициент и только потом сложите площади.

Вальмовая крыша состоит из треугольников и трапеций, но подчиняется той же проекции

У простой вальмовой крыши торцевые скаты имеют форму треугольников, боковые часто выглядят как трапеции. Из-за диагональных рёбер конструкция кажется сложнее двускатной, и возникает соблазн добавить к площади отдельную поправку «на вальму». Единого числа для такой поправки нет.

Каждая вальма является обычной плоской поверхностью. Если все четыре плоскости имеют один угол к горизонтали, их проекции без зазоров покрывают общий контур крыши сверху. Сумма площадей проекций равна площади этого контура, поэтому для всей крыши снова работает один коэффициент 1 / cos(α).

Диагональное стропило длиннее рядового, но оно является границей двух скатов, а не дополнительной полосой кровли. Добавлять его длину к квадратным метрам нельзя. Оно влияет на стропильную систему, раскрой, доборные элементы и трудоёмкость, но не создаёт вторую поверхность поверх уже посчитанных плоскостей.

Если торцевые и боковые скаты имеют разные уклоны, общий коэффициент исчезает. На плане проведите линии конька и диагональных рёбер, получите отдельные треугольники и трапеции, найдите их горизонтальные площади и для каждой примените собственный угол.

Проекцию треугольного ската можно проверить в калькуляторе площади треугольника. Вводите основание и перпендикулярную высоту именно на горизонтальном плане, если затем собираетесь делить результат на cos(α). Наклонную высоту самой вальмы в ту же формулу подставлять нельзя, иначе наклон учтётся дважды.

Для трапеции площадь проекции равна полусумме параллельных сторон, умноженной на расстояние между ними. Общий принцип разбиения на простые фигуры подробнее показан в статье о площадях фигур в ремонте и быту.

Есть полезная проверка. После разбиения сложите площади всех проекций. Для крыши без внутренних разрывов сумма должна совпасть с площадью её внешнего контура сверху. Если она больше, части наложились друг на друга. Если меньше, между ними потерялся участок.

Свесы меняют контур, а ендовы и окна меняют разбиение

Свесы добавляют площадь до поправки на наклон. Карнизный свес обычно измеряют по горизонтали от стены до края кровли. Он расширяет проекцию поперёк линии конька, после чего увеличенный размер переводят в длину по скату. Торцевой свес идёт вдоль конька и увеличивает продольный размер крыши.

Если свес уже измерен по наклонной поверхности, умножать его на 1 / cos(α) второй раз не нужно. Сначала определите, в какой плоскости дан каждый размер. Смешение горизонтальных и наклонных расстояний даёт особенно убедительные ошибки: числа похожи, а лишний коэффициент замечают только после закупки.

Ендова является линией стыка, а не отдельным скатом. Она не добавляется к площади как длина в метрах. Но наличие ендовы обычно означает вогнутый план, пристройку или пересечение двух объёмов. Такую крышу нужно разделить по линиям рёбер и ендов на реальные плоскости, чтобы не посчитать пересечение дважды.

Для Г-образного дома нельзя просто прибавить одинаковый свес к общей длине и ширине охватывающего прямоугольника. Внутренний угол останется вырезом, а карнизы пройдут по нескольким участкам. Нарисуйте фактический контур кровли сверху или возьмите его из рабочего плана, затем разбейте на непересекающиеся фигуры.

Мансардное окно уменьшает чистую поверхность, но не всегда закупку. Геометрическую площадь отверстия вычитают из конкретного ската. При этом лист, панель или полосу покрытия часто всё равно приходится брать целиком и резать вокруг проёма. Оклад, примыкания и дополнительная подрезка могут съесть экономию от вычитания.

Слуховое окно сложнее обычного отверстия. Оно вырезает часть основного ската, но добавляет собственную маленькую крышу. Боковые стенки и примыкания считают отдельно для своих материалов. Дымоходы, парапеты и перепады высот тоже требуют отдельного контура и размеров примыканий.

На существующей крыше полезнее опираться на исполнительный чертёж или безопасный обмер специалиста, чем пытаться восстановить всё по площади комнат. Подъём на кровлю без подходящего доступа и страховки не является разумной ценой за несколько квадратных метров точности.

Не смешивайте чистую площадь и расход материала. Ендовы, коньки, проёмы и диагональные резы могут почти не менять геометрическую сумму, но заметно влиять на количество листов, рулонов, крепежа и доборных элементов.

Проверяемая смета начинается с ведомости скатов

Для простой симметричной двускатной крыши отдельная ведомость может занимать одну строку. Для вальмовой или Г-образной лучше дать каждой плоскости имя: С1, С2, В1 и дальше. Рядом записывают форму, размеры проекции, угол и полученную площадь.

  1. Нарисуйте внешний контур крыши сверху, включая все свесы
  2. Проведите коньки, рёбра и ендовы, чтобы получить непересекающиеся проекции скатов
  3. Найдите площадь каждой проекции как прямоугольника, треугольника, трапеции или их разности
  4. Разделите каждую проекцию на косинус угла её плоскости
  5. Сложите поверхности, затем отдельно учтите отверстия и добавочные крыши
  6. Только после чистой геометрии примените правила запаса и раскладки выбранного материала

Все исходные размеры приведите к одной единице до умножения. Если итог нужен не в квадратных метрах, перенесите чистую сумму в конвертер единиц площади. Перевод единиц выполняют после геометрии, а не по очереди для каждого случайного размера.

Площадь с запасом тоже остаётся промежуточным ориентиром. Кровельный материал имеет полную и рабочую ширину, нахлёсты, допустимое направление укладки и целое число рядов. Длина ската может потребовать два листа даже тогда, когда их суммарная площадь на бумаге выглядит достаточной.

Для простого двускатного случая начните с профильного калькулятора крыши и сохраните отдельно чистую площадь и добавленный запас. Для сложной геометрии считайте каждый скат как самостоятельную строку, а готовую сумму проверяйте обратным способом: проекции должны собрать весь контур сверху без дыр и наложений.

Главный вывод. Наклон увеличивает поверхность через коэффициент 1 / cos(α), а свесы увеличивают саму проекцию. Один коэффициент подходит всем плоскостям только при одинаковом угле. Во всех остальных случаях надёжнее разбить крышу, подписать каждый скат и сложить понятные части, чем искать волшебную поправку на архитектуру.
