Как поставить забор на участке с уклоном
На ровном уклоне ведите забор по рельефу, а жёсткие прямоугольные секции ставьте ступенями. До расчёта снимите отметки у каждого столба.
Главная развилка проста: может ли выбранная секция менять угол. Штакетник на наклонных лагах обычно повторяет рельеф, а сварная панель или прямоугольный щит чаще остаётся горизонтальным и поднимается ступенями. Высоту, низ секций и места переходов нужно решить до подсчёта материалов.
В статье вы узнаете:
У забора на склоне есть две основные линии
Сначала договоримся о терминах. План показывает маршрут забора сверху: прямые участки, углы, ворота и повороты границы. Профиль показывает тот же маршрут сбоку: где земля поднимается, опускается и меняет крутизну. Уклон поперёк забора важен для основания и стока воды, а внешний вид секций определяет прежде всего уклон вдоль его линии.

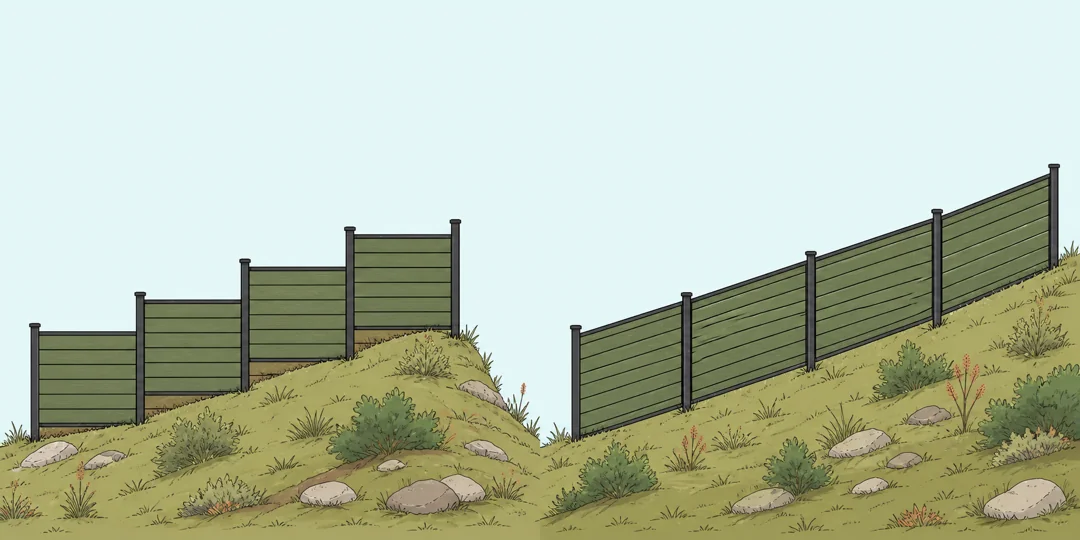

Ступени сохраняют каждую секцию горизонтальной
При ступенчатой схеме столбы стоят вертикально, а прямоугольные секции и лаги между ними остаются горизонтальными. Следующая секция крепится выше или ниже предыдущей. Перепад переносится в место столба, поэтому верх забора выглядит как лестница.
Так ставят жёсткие прямоугольные панели, готовые пролёты, некоторые секции из профнастила и конструкции, в которых производитель не разрешает менять угол рамы. Секция сохраняет заводскую геометрию, крепления работают в предусмотренном положении, а резать каждый элемент по диагонали не приходится.
Цена ступени находится снизу. На равномерном склоне горизонтальная секция касается земли у верхнего столба, а у нижнего поднимается над ней. Если опустить секцию, нижний угол придётся заглубить. Чем длиннее пролёт и круче склон, тем больше перепад между его концами. Поэтому одну и ту же линию можно сделать четырьмя крупными ступенями или восемью меньшими, но расход столбов и креплений будет разным.
Линия по рельефу наклоняет заполнение
Во второй схеме верх и низ забора идут примерно параллельно земле. Столбы всё равно остаются вертикальными. Наклон получают лаги, направляющие или секции, способные повернуться в соединениях. Английское слово racking обозначает именно такую подстройку панели по диагонали без наклона столбов.
Схема подходит для штакетника на наклонных лагах, сетки и систем, у которых предусмотрено изменение угла. Вертикальные планки остаются отвесными, а линия их верхов может идти по склону либо образовывать отдельный рисунок. У готовой жёсткой панели такой свободы нет: попытка растянуть прямоугольную раму в параллелограмм портит соединения.
Официальное руководство Федерального управления автомобильных дорог США по шумозащитным стенам описывает те же два принципа для стоечно-панельных систем: прямоугольные панели переходят по высоте ступенями у опор, а плавная наклонная линия требует подходящей формы панелей и креплений [FHWA, Noise Barrier Design Handbook].
Схему выбирают по системе, низу и виду сверху
Начните с ограничений выбранного ограждения. Узнайте допустимый угол направляющих, способ крепления к столбу, возможность диагональной подрезки и максимальный перепад на один пролёт. Эти параметры берут из чертежа секции и инструкции производителя. Красивый эскиз не заставит жёсткую раму поворачиваться там, где соединение рассчитано только на прямой угол.
Готовая сварная или рамная панель обычно просит ступень. Её ширина и диагональ зафиксированы. Уменьшить зазор снизу можно короткими пролётами, специальной наклонной панелью или подготовленной террасой. Подрезать несущую рамку на месте без предусмотренного узла нельзя.
Профнастил допускает несколько решений. Вертикальные листы можно поднимать ступенями вместе с горизонтальными лагами. В другой системе лаги идут по уклону, а верх и низ листов подрезают по принятой линии. Возможность такой подрезки, защиту среза, нахлёст и опору листа определяет конкретная конструкция. Сам лист не отвечает на вопрос, выдержат ли стойки ветер.
Штакетник удобен на плавном склоне. Вертикальные планки крепятся к наклонным лагам с одинаковым просветом по принятому направлению измерения. Верх можно оставить параллельным земле или подрезать по отдельной линии. На резком переломе рельефа наклон одного пролёта заканчивают у столба и начинают новый.
Не назначайте шаг столбов только ради красивой ступени. Допустимый пролёт, сечение опор, заглубление, фундамент и крепёж зависят от материала, высоты, ветра, грунта и местных требований. Эта статья помогает измерить геометрию, но не проектирует несущую конструкцию.
Снимите маршрут в плане и отметку земли у каждой опоры
Одна длина по границе не показывает места ступеней, переломы и положение низа секций. Для рабочего эскиза нужны план, профиль и таблица точек.
Закрепите маршрут колышками. Отметьте начало и конец, каждый угол, обе стороны ворот и калитки, заметные переломы рельефа, примыкания к зданию и места обхода препятствий. Натянутая нить показывает прямой участок в плане.
Разделите маршрут на прямые отрезки. Измерьте каждый отдельно и подпишите, например А–Б, Б–В и В–Г. Сумма нужна для общей закупки, а отдельные числа сохраняют углы и проёмы.
Наметьте будущие опоры. Начните с обязательных мест: концов, углов, ворот, калитки и переломов профиля. Только потом заполните промежутки рядовыми столбами в пределах допустимого шага. Если остаток не делится поровну, лучше заранее распределить несколько близких пролётов, чем оставить у конца случайный обрезок.
Снимите высоты земли. Выберите условный ноль, например отметку у первого столба. Лазерным нивелиром, оптическим прибором или водяным уровнем определите превышение у каждой следующей опоры. В таблице запишите расстояние от начала, отметку грунта и разницу с предыдущей точкой.
Добавьте промежуточные точки на переломах. Ровный подъём между столбами можно описать двумя концами. Впадина посередине с теми же конечными отметками останется невидимой и превратится в большую щель. Пройдите линию ногами и добавьте измерение там, где меняется направление склона.
Для каждого пролёта теперь известны горизонтальный пробег и перепад высот. Длина наклонной линии чуть больше горизонтальной:
Длина по склону = √(горизонтальный пробег² + перепад высот²)
Например, между столбами 3 м по горизонтали, а земля поднялась на 0,3 м. Наклонная длина равна √(3² + 0,3²), то есть примерно 3,015 м. Разница всего 15 мм на пролёт, но на длинной линии и крутом склоне она складывается. Поэтому в ведомости полезно держать оба размера, а не спорить, какой из них «настоящий».
Горизонтальный пробег является расстоянием между вертикалями опор в плане. Длина по склону идёт по наклонной линии между точками разной высоты. Вертикальные листы и планки часто раскладывают по первому размеру, наклонные лаги заказывают по второму.
Низ забора нужно нарисовать раньше верха
На эскизе обычно сначала проводят красивую верхнюю линию. На участке больше проблем создаёт нижняя. Щель пропускает животное и мусор, заглублённый материал контактирует с влажной землёй, а сплошная преграда может изменить сток воды. Универсального зазора нет. Его выбирают по назначению ограждения, материалу, снегу, рельефу и местным правилам.
У ступенчатой секции перепад между концами равен подъёму земли на длине пролёта. Допустим, участок поднимается на 10 см на каждый метр, а пролёт равен 3 м. Земля под одним концом будет на 30 см выше, чем под другим. Если нижняя кромка горизонтальна и касается верхней точки, у нижней появится щель 30 см. Если опустить секцию, верхний угол уйдёт в грунт.
Уменьшить пролёт. Две секции по 1,5 м дадут ступени примерно по 15 см на том же постоянном уклоне. Зазор станет меньше, но появятся дополнительная опора, фундамент, крепёж и стык. Решение проверяют конструктивно, а не только арифметически.
Использовать секцию с наклонным низом. Подходящая система повторит грунт без крупных треугольных щелей. Для готовых панелей может потребоваться заказная геометрия, для штакетника достаточно наклонных лаг и выбранного положения планок.
Локально подготовить грунт. Небольшой бугор можно снять, впадину заполнить и уплотнить, если это не нарушает отвод воды, границу и устойчивость склона. Превращать весь участок в террасы только ради забора без проекта не стоит. Насыпь ещё даст осадку, а вода найдёт новый путь именно после красивой фотографии готовой работы.
Сделать отдельный цоколь или подпорный элемент. Он закрывает низ и может сформировать ступени. Но ограждение и сооружение, удерживающее грунт, решают разные задачи. Как только нижняя часть воспринимает давление земли, её фундамент, дренаж и армирование нужно рассчитывать отдельно.
Не закапывайте край профнастила, деревянную планку или окрашенный срез просто потому, что он мешает уровню. Контакт с почвой и постоянной влагой может сократить срок службы. Допустимое примыкание берут из системы материала. Если лист режут по диагонали, срез обрабатывают предусмотренным способом и проверяют, что крепления не оказались слишком близко к краю.
Ворота и калитку проектируют отдельно от рядовых секций
Проём нельзя учитывать только как вычтенные три или четыре метра забора. У него есть две опоры, створки, рабочий зазор, траектория движения и поверхность под этой траекторией. На склоне каждый пункт становится заметнее.
Распашные створки вращаются в плоскости. Если земля поднимается в сторону открывания, нижний угол может упереться в грунт раньше полного хода. Увеличенный зазор снизу освобождает створку, но создаёт большую щель в закрытом положении. Другими решениями становятся открывание в сторону понижения, подготовленная площадка или специальная геометрия ворот. Выбор делают до установки опор.
Калитке нужен удобный порог. Резкая ступень ровно в проходе неудобна человеку, коляске и садовой тележке. Перенесите перепад к соседнему столбу, если схема позволяет, либо запроектируйте подход и отвод воды. Не поднимайте одну опору на глаз после бетонирования второй: створка покажет ошибку диагональю.
Откатным воротам требуется место для движения. Уклон, фундамент, ролики и противовес связаны с конструкцией, поэтому ширину проёма недостаточно просто вычесть из забора. Узел считают по документации выбранной системы.
В таблице профиля отметьте обе опоры проёма, землю, низ створки и направление открывания. На плане покажите дугу распашной створки или зону отката. Так конфликт с откосом, дорожкой и автомобилем станет виден до монтажа.
Ширину ворот и калитки вычитают из длины рядового заполнения, но их столбы не исчезают. Наоборот, калькулятор прямого забора может потребовать добавить опоры проёмов отдельно. Угол рядом с воротами, переход ступени и начало другой высоты тоже могут дать дополнительные столбы, которых нет в равномерном шаге.
Калькулятор считает ведомость, а профиль готовите вы
После обмера геометрию можно передать в инструменты eCalc. Сначала разделите весь маршрут на прямые участки с одной схемой и одинаковой высотой заполнения. Для каждого сохраните длину в плане, длину наклонных направляющих, число пролётов, проёмы и дополнительные опоры. Если высота или материал меняются, считайте зоны отдельно и складывайте закупку.
Калькулятор забора из профнастила принимает общую длину, суммарную ширину ворот и калиток, высоту, полезную ширину листа, шаг столбов, дополнительные столбы, ряды лаг и норму крепежа. Он рассчитывает прямолинейное ограждение с одной высотой и равномерным шагом. Инструмент не знает отметки грунта, размер каждой ступени, углы плана, диагональные резы и специальные пролёты.
Для вертикальных листов полезную ширину откладывают по принятой линии монтажа, обычно в горизонтальной проекции плоскости забора. Наклонные лаги при схеме по рельефу длиннее этой проекции, поэтому их ведомость уточняют по длинам пролётов на профиле. При ступенчатой схеме лаги горизонтальны, а дополнительные стыки и опоры добавляют по нарисованным ступеням.
Калькулятор штакетника вычитает ворота, калитки и столбы из периметра, затем делит оставшуюся длину на ширину планки вместе с зазором. Перед вводом решите, в каком направлении система задаёт ширину и просвет. Для вертикального штакетника это чаще горизонтальная линия между отвесными планками. Если производитель задаёт шаг вдоль наклонной лаги, используйте его схему и соответствующую длину, не смешивая две системы в одном расчёте.
Калькуляторы не проверяют устойчивость забора. Они не выбирают сечение и заглубление столбов, фундамент, крепления ворот, допустимый пролёт и ветровую нагрузку. На насыпном склоне, у подпорной стены, на слабом грунте и для высокого сплошного ограждения конструктивный расчёт особенно важен.
Пример: линия 24 м поднимается на 2,4 м
Возьмём прямой участок длиной 24 м в горизонтальной проекции. Земля поднимается равномерно на 2,4 м. Предварительный шаг опор равен 3 м, поэтому получается восемь пролётов. На каждый пролёт приходится подъём 2,4 ÷ 8 = 0,3 м.
При ступенчатой схеме каждая секция остаётся горизонтальной, а соседняя поднимается на 30 см. Если нижняя кромка касается земли у верхней опоры, у нижней опоры появляется щель около 30 см. Для задачи, где такой зазор недопустим, можно проверить пролёты по 1,5 м: ступень уменьшится примерно до 15 см, но число рядовых опор и фундаментов вырастет.
При линии по рельефу направляющая одного трёхметрового пролёта имеет длину около 3,015 м. Восемь пролётов дают примерно 24,12 м наклонной линии. Для вертикального заполнения длина в плане по-прежнему составляет 24 м, если ширину планок и зазоры измеряют горизонтально. Для закупки лаг нужна наклонная длина с учётом стыков и стандартных хлыстов.
Добавим ворота шириной 4 м в нижней части. Их опоры закрепляют границы горизонтальной площадки, соседние пролёты перераспределяются, а первый заметный перепад уходит за край проёма. Равные трёхметровые пролёты могут исчезнуть, поэтому профиль рисуют до ввода длины в калькулятор.
Рабочая ведомость для этого примера содержит:
- плановую длину каждого прямого участка без рядового заполнения проёмов;
- отметку земли у каждого обязательного и рядового столба;
- перепад и наклонную длину каждого пролёта;
- выбранную схему, высоту и положение низа секции;
- отдельные опоры углов, ворот, калиток и переходов;
- размеры нестандартных секций и подрезок.
До земляных работ проверьте границу участка, охранные зоны коммуникаций, местные ограничения по высоте и видимости, а также требования к согласованию. Нормы различаются по территории и назначению земли. Разметка столбов не подтверждает право поставить их именно на этой линии.
Хороший обмер заканчивается не числом «24 метра», а профилем, на котором у каждого столба есть расстояние и высота. По нему видно, где забор идёт плавно, где делает ступень, какой зазор остаётся снизу и почему калькулятору понадобились дополнительные опоры. Без профиля склон всё равно внесёт поправки, только уже во время монтажа и обычно самыми дорогими словами.
