Калькулятор магнитного потока

Поле, площадь и ориентация поверхности

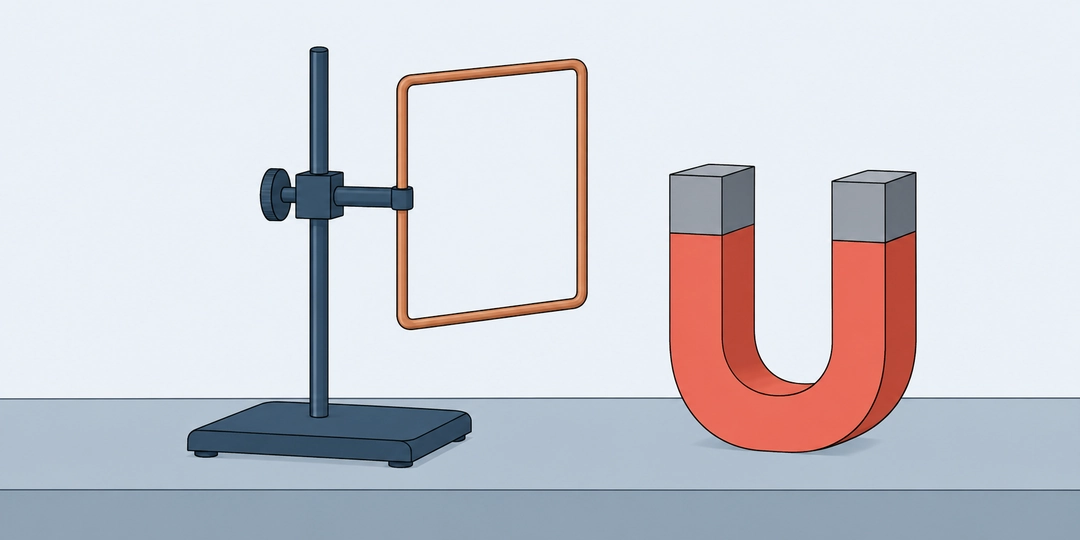

Медная прямоугольная рамка на лабораторном держателе рядом с магнитом

В однородном поле 0,5 Тл через поверхность площадью 100 см² проходит магнитный поток 0,005 Вб, если поле направлено вдоль выбранной нормали. После поворота поверхности ответ меняется: при угле 60° он уменьшается вдвое, при 90° становится нулевым. Калькулятор учитывает площадь, величину поля и ориентацию поверхности, сохраняя знак потока.

Поток описывает поле через поверхность. Изображение линий поля помогает представить это понятие, но линии не являются отдельными нитями, которые нужно пересчитать. Число линий на рисунке выбирает автор. Физическое значение определяется магнитной индукцией и геометрией, а не количеством штрихов в иллюстрации.

Что вводить в три поля

Магнитная индукция B вводится в теслах как неотрицательная величина. Направление учитывается отдельным углом. Если прибор показывает 2 мТл, введите 0,002 Тл. Нулевое поле допустимо и даёт нулевой поток. Подставлять вместо B силу тока или напряжение нельзя: для определения поля по параметрам источника нужна другая модель.

Площадь S вводится в квадратных сантиметрах. Для прямоугольной рамки берут площадь внутри контура, а не площадь сечения её провода. Прямоугольник со сторонами 5 и 20 см занимает 100 см². При переводе в квадратные метры масштаб длины возводится в квадрат: 1 см² = 0,0001 м², поэтому 100 см² = 0,01 м². Площадь должна быть положительной.

Нормаль является перпендикуляром к поверхности. У плоской поверхности можно выбрать два противоположных направления нормали; для знака нужно выбрать одно и придерживаться его. Угол θ между этой нормалью и полем задаётся от 0 до 180°. При 0° направления совпадают, при 180° противоположны. Угол к краю рамки или её плоскости нельзя подставлять без преобразования.

Как возникает косинус и знак потока

В однородном поле для плоской поверхности применяется формула:

\Phi = BS\cos\theta

Здесь площадь нужна в м². В форме она задана в см², и перевод уже включён в вычисление. Единица результата называется вебером:

1\,\text{Вб} = 1\,\text{Тл}\cdot\text{м}^2

Косинус выделяет составляющую поля, направленную по нормали. Если поле идёт вдоль поверхности, оно не имеет такой составляющей и поток равен нулю. При углах меньше 90° поток положителен, при углах больше 90° отрицателен. Смена знака показывает противоположную ориентацию, а не отрицательную площадь или отрицательный модуль поля. Если поток меняется со временем, по его изменению и числу витков можно найти среднюю ЭДС индукции.

Поток и магнитная сила отвечают на разные вопросы. Например, при движении заряда поперёк поля магнитная сила максимальна, а поток через поверхность с нормалью поперёк того же поля равен нулю. Для силы нужны заряд и скорость; их учитывает калькулятор силы Лоренца. Углы в этих двух задачах отсчитываются от разных направлений.

Поворот рамки и изменение её размеров

Поворот прямоугольной рамки. Для рамки 5×20 см в поле 0,5 Тл угол к нормали 60° даёт 0,0025 Вб, или 2,5 мВб. При 0° через ту же площадь получается 5 мВб. Поворот уменьшает проекцию, хотя сама площадь и модуль поля не изменились. Чтобы удвоить поток после поворота, можно удвоить B при сохранении площади и угла.

Круглая поверхность. Пусть радиус рамки равен 4 см, индукция 0,12 Тл, угол 30°. Сначала найдите площадь: πr² ≈ 50,26548 см². После ввода этой площади поток составляет около 0,000522374 Вб, или 0,522374 мВб. Подстановка радиуса 4 вместо площади дала бы другую величину, не связанную с выбранным размером круга.

Небольшая измерительная петля. Для площади 25 см² и поля 2 мТл, направленного по нормали, введите B=0,002 и θ=0°. Получается 0,000005 Вб, то есть 5 мкВб. Если площадь петли увеличить до 50 см², поток станет 10 мкВб. Значения малы из-за произведения небольшой площади в м² и небольшого поля в теслах.

Нормаль против направления поля. При B=0,08 Тл, S=250 см² и θ=120° поток равен −0,001 Вб. Если выбрать противоположную нормаль, угол станет 60°, а ответ +0,001 Вб. Физическое поле и положение поверхности при этом остаются прежними. Меняется только выбранное положительное направление для описания потока.

Подбор площади под нужный поток. В поле 0,2 Тл при θ=0° требуется получить 0,0008 Вб. Из S=Φ/B следует площадь 0,004 м², то есть 40 см². Ввод 40 проверяет найденный размер. Если обе стороны прямоугольной поверхности увеличить вдвое, площадь вырастет вчетверо до 160 см², а поток до 0,0032 Вб.

Почти касательное направление. Для B=0,4 Тл и S=150 см² угол 89° даёт примерно +0,000104714 Вб. При 91° получится −0,000104714 Вб, а при точно заданных 90° ноль. Вблизи этого положения небольшая ошибка ориентации может менять даже знак. Поэтому ответ требует аккуратного определения нормали, а не только точного измерения площади.

Поток через поверхность и свойства устройства

Один поток не определяет выходное напряжение трансформатора. Для напряжения важны изменение поля во времени и числа витков связанных обмоток. Их отношение учитывает калькулятор идеального трансформатора. Постоянное значение Φ само по себе не задаёт напряжение на выходе.

Поток также нельзя принять за запас энергии. Энергия зависит от поля во всём рассматриваемом объёме и свойств системы. Для линейной катушки её находят по индуктивности и току; этому посвящён расчёт энергии магнитного поля катушки. Веберы и джоули описывают разные физические величины.

Формула BS cosθ предполагает постоянные величину и направление поля по всей плоской поверхности. Одного показания датчика в центре бывает недостаточно для большой рамки рядом с магнитом. Расчёт выводит до шести значащих цифр, но точность результата зависит от исходных измерений и применимости однородной модели.

Вопросы о поверхности, витках и изменении поля

При переходе от одной плоской поверхности к катушке или измерению напряжения нужны дополнительные данные. Различайте поток одного витка, сумму связанных потоков и скорость их изменения.

Что делать, если угол дан к плоскости рамки?

Острый угол α к плоскости дополняет острый угол к нормали до 90°. Например, α=20° соответствует θ=70° для подходящего направления нормали. При B=0,1 Тл и S=100 см² получается около 0,00034202 Вб. Если нормаль выбрана противоположно, θ=110° и знак меняется. Одного острого угла к плоскости недостаточно для выбора знака.

Обязательно ли поверхность должна быть проводящей?

Нет. Поток можно определить через воображаемую поверхность или через непроводящий материал. Проводник нужен для отдельной задачи о замкнутом контуре и индуцированном токе, но не для определения Φ. Если материал заметно меняет поле, в расчёте требуется фактическая индукция в нём, а не поле, измеренное до установки материала.

Как посчитать поток в неоднородном поле?

Поверхность разбивают на участки и складывают потоки с их локальными направлениями. Например, два участка по 50 см² при полях 0,1 и 0,3 Тл вдоль общей нормали дают соответственно 0,0005 и 0,0015 Вб, вместе 0,002 Вб. Для непрерывно меняющегося поля используют поверхностный интеграл B·n по площади. Один B подходит лишь при обоснованном усреднении нормальной составляющей.

Как влияет число витков катушки?

Поток через один виток не умножается на число соседних витков. Если все 100 витков имеют одинаковый поток 0,00008 Вб, их потокосцепление NΦ равно 0,008 Вб. Именно эту сумму учитывают в законе электромагнитной индукции. Если потоки витков различаются, их нужно складывать отдельно; значение одного выбранного витка нельзя автоматически распространить на всю катушку.

Можно ли по потоку сразу узнать индуцированное напряжение?

Нужна скорость изменения. Для одного замкнутого витка изменение потока с 0,002 до 0,005 Вб за 0,01 с соответствует средней ЭДС по модулю 0,3 В. Если тот же поток 0,005 Вб остаётся постоянным, вклад его изменения в ЭДС равен нулю. Знак ЭДС зависит от согласованного выбора нормали и направления обхода контура.

Почему поток через полностью замкнутую поверхность равен нулю?

По закону Гаусса для магнитного поля суммарный ориентированный поток через замкнутую поверхность равен нулю. Например, куб с площадью каждой грани 100 см² находится в однородном поле 0,1 Тл, направленном перпендикулярно двум граням. Потоки через эти грани равны +0,001 и −0,001 Вб; через остальные четыре грани равны нулю. Их сумма 0, хотя поле ненулевое. Плоская рамка ограничивает открытую поверхность, поэтому её отдельный поток может быть ненулевым.

Как ошибка угла влияет на результат?

Даже вне положения 90° она меняет проекцию поля. При B=0,5 Тл и S=100 см² угол 60° даёт 0,0025 Вб. При 58° получится около 0,0026496 Вб, при 62° около 0,00234736 Вб. Ошибка угла на 2° в этом случае меняет поток примерно на 6%. Более точная запись B и S не устраняет погрешность ориентации.
