Калькулятор ЭДС индукции

Средняя ЭДС при изменении магнитного потока

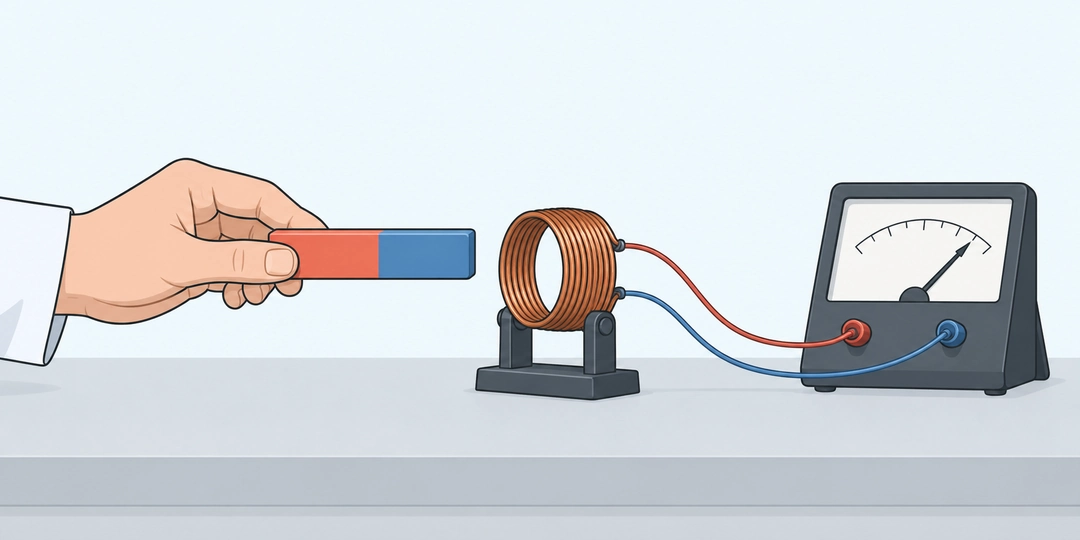

Рука приближает полосовой магнит к катушке, подключённой к стрелочному прибору

Если через каждый из 200 витков магнитный поток увеличился на 2 мВб за 100 мс, средняя ЭДС индукции равна −4 В. Если поток уменьшился на те же 2 мВб за такое же время, ответ будет +4 В. Минус в первом случае описывает направление относительно выбранного обхода обмотки, а не ошибку расчёта.

Калькулятор использует закон Фарадея для конечного интервала времени. Введите число витков, изменение потока через один виток в милливеберах и длительность интервала в миллисекундах. Результат выражается в вольтах. Все витки предполагаются одинаково ориентированными, последовательно соединёнными и испытывающими одинаковое изменение потока; их число остаётся постоянным.

Изменение потока означает конечное значение минус начальное: ΔΦ = Φкон − Φнач. Например, переход с 1 до 3 мВб даёт +2 мВб, а переход с 3 до 1 мВб даёт −2 мВб. Одно показание потока без второго значения или сведений об изменении не задаёт ЭДС. Нельзя также вводить общую сумму связанных потоков всех витков как поток одного из них.

Формула и удобное сокращение единиц

\displaystyle \mathcal{E}_{\text{ср}}=-N\frac{\Delta\Phi}{\Delta t}

В СИ поток измеряется в веберах, время в секундах. Один милливебер равен 0,001 Вб, одна миллисекунда равна 0,001 с. При делении эти множители сокращаются. Поэтому для чисел из формы достаточно умножить изменение потока на число витков, разделить на время и изменить знак. Дополнительного множителя 1000 в ответе нет.

Для исходных 200 витков получаем −200·2/100 = −4 В. При проверке в СИ тот же расчёт выглядит как −200·0,002/0,1. Если исходное время задано в секундах, сначала переведите его в миллисекунды: 0,25 с соответствуют 250 мс. Поток 0,0008 Вб перед вводом превращается в 0,8 мВб.

Мгновенная ЭДС зависит от производной потока:

\displaystyle \mathcal{E}(t)=-N\frac{d\Phi(t)}{dt}

Средняя за интервал получается интегрированием этой ЭДС и делением на длительность. Она определяется двумя крайними значениями потока, даже если скорость изменения внутри интервала не постоянна. Совпадение средней и мгновенной ЭДС на всём участке возможно при линейном изменении потока. При другом профиле отдельные пики могут быть значительно выше среднего значения.

Откуда берётся знак

Поток является ориентированной величиной. Выберите нормаль к поверхности витка и согласуйте с ней положительный обход по правилу правой руки. При смене обоих направлений знаки потока и ЭДС поменяются, хотя физическая ситуация останется прежней. Само число −4 В без схемы обмотки не сообщает, какая неизвестная клемма прибора положительна.

Закон Ленца связывает знак с противодействием изменению потока. Возникающий ток создаёт поле, которое противодействует росту внешнего потока; это не означает обязательного уничтожения всего исходного поля. При убывании потока направление меняется так, чтобы поддержать его. Для расчёта тока дополнительно нужны свойства цепи; одного значения ЭДС недостаточно.

В однородном поле поток через плоский виток равен BS cosθ, где θ отсчитывается от нормали. Начальное и конечное значения можно найти через калькулятор магнитного потока. Изменение возникает не только при изменении B: поворот или изменение площади витка тоже меняют поток. При неоднородном поле нужна сумма вкладов по поверхности.

Изменение поля, поворот и возврат потока

Пример 1. Два измерения потока. В учебной обмотке 120 витков. Поток через один виток вырос с 0,6 до 1,8 мВб за 60 мс. Введите изменение 1,2 мВб, а не конечные 1,8. Средняя ЭДС равна −2,4 В. Подстановка только конечного потока дала бы −3,6 В и описывала бы другое условие, с начальным потоком ноль.

Пример 2. Убывающий поток. Через 80 одинаковых витков поток уменьшился с 4 до 1 мВб за 40 мс. Разность равна −3 мВб, поэтому средняя ЭДС составляет +6 В. Положительный ответ получается из двух минусов в формуле. Замена изменения его модулем 3 мВб сохранила бы величину ответа, но потеряла бы правильный знак.

Пример 3. Быстрое и медленное изменение. Для 150 витков изменение 0,8 мВб за 80 мс даёт −1,5 В. Если оно произошло за 20 мс, результат равен −6 В. Время уменьшилось вчетверо, средняя ЭДС по модулю выросла вчетверо. Конечный поток в этих двух процессах может быть одинаковым, а временные условия различаются.

Пример 4. Поток рассчитан по полю. Площадь витка 30 см², то есть 0,003 м². Однородное поле вдоль нормали выросло с 0,1 до 0,3 Тл. Поток увеличился с 0,3 до 0,9 мВб, разность равна 0,6 мВб. Для 250 витков и 50 мс средняя ЭДС составляет −3 В. Площадь сечения провода в этом расчёте не участвует.

Пример 5. Поле постоянно, рамка поворачивается. При B = 0,04 Тл и площади 50 см² поток вдоль нормали равен 0,2 мВб. Поворот от θ = 0° до 180° меняет его на −0,2 мВб. Изменение составляет −0,4 мВб. Для 60 витков за 25 мс получаем +0,96 В. Это средняя за весь поворот, а не мгновенная ЭДС в его середине.

Пример 6. Поток вернулся к исходному значению. В 40 витках поток сначала линейно вырос с 1 до 3 мВб за 20 мс, затем линейно вернулся к 1 мВб за следующие 20 мс. На участках ЭДС равна −4 и +4 В. За все 40 мс изменение потока равно нулю, и средняя ЭДС тоже ноль. Импульсы при этом существовали; ответ не означает отсутствия индукции внутри интервала.

ЭДС, напряжение трансформатора и энергия

В идеальном трансформаторе обмотки связаны общим меняющимся потоком, поэтому их ЭДС соотносятся как числа витков. Для этой отдельной задачи подходит отношение витков трансформатора. Здесь же заданы изменение потока и конкретный интервал. Средняя за полный период переменного сигнала не заменяет его действующее напряжение.

Веберы, вольты и джоули описывают разные величины. Для запаса энергии линейной катушки нужны индуктивность и ток. Ток в данной форме не вводится: результат не определяет мощность, потери или энергию нагрузки. Шесть значащих цифр помогают сверять вычисления, но точность измерений потока и времени остаётся ограничением. Малые ненулевые ответы показаны в научной записи; непредставимый числовой итог вызывает ошибку.

Обмотки и измерение сигнала

Неодинаковые витки, встречные соединения и обработка переменного сигнала требуют уточнить, какие потоки суммируются и какое среднее рассчитывается.

Что делать, если потоки через витки различаются?

Сложите изменения потоков с согласованными знаками: это изменение потокосцепления. Например, три витка с изменениями 0,2, 0,4 и 0,6 мВб за 20 мс вместе дают −0,06 В. Подставлять любое одно из этих значений и N = 3 нельзя. Можно использовать их среднее 0,4 мВб, если оно правильно получено по всем виткам.

Как учитывать встречное соединение двух обмоток?

ЭДС складываются с учётом ориентации. Две обмотки по 50 витков с одинаковым изменением 0,2 мВб за 10 мс дают по модулю 1 В каждая. При согласном последовательном соединении получится 2 В по модулю, при встречном 0. Простое N = 100 не описывает встречное соединение.

Подходит ли расчёт, если число включённых витков меняется?

Нет, один постоянный N не описывает весь такой процесс. В общем случае рассматривают изменение полного потокосцепления с учётом фактической конфигурации цепи. Изменение числа участвующих витков, переключение соединений и изменение потока нельзя незаметно объединить в прежнюю формулу с произвольным средним N.

Средняя ЭДС равна действующему значению?

Это разные операции. Средняя знаковая ЭДС синусоиды за полный период равна нулю. При амплитуде 6 В её действующее значение равно 6/√2 ≈ 4,24264 В. Действующее значение определяется средним квадратом сигнала; для произвольного профиля одной разности крайних потоков недостаточно.

Можно ли восстановить изменение потока по измеренной ЭДС?

Если известна средняя ЭДС за тот же интервал, ΔΦ = −ЭДС·Δt/N. Например, +2 В за 50 мс при N = 100 соответствуют −1 мВб через виток. Для меняющегося сигнала сначала интегрируют ЭДС по времени. Среднее арифметическое измерений с неодинаковыми интервалами не обязательно равно нужному временному среднему.

Как погрешность времени меняет ответ?

При фиксированных N и изменении потока ЭДС обратно пропорциональна длительности. Для 100 витков и 1 мВб за 50 мс получается −2 В. Если время равно 49 или 51 мс, ответы составят примерно −2,04082 и −1,96078 В. Неопределённость измерения потока учитывается отдельно; дополнительные цифры ответа её не уменьшают.

Можно ли считать самоиндукцию по известной индуктивности?

При постоянной линейной L средняя ЭДС самоиндукции равна −L·ΔI/Δt. Для L = 20 мГн и роста тока на 3 А за 10 мс получается −6 В. Изменение потокосцепления равно L·ΔI = 60 мВб. Если N = 300 и витки одинаковы, изменение потока одного витка составляет 0,2 мВб; эти данные дают тот же ответ.
