Калькулятор трансформатора

Коэффициент N₁/N₂	10

Как витки меняют напряжение

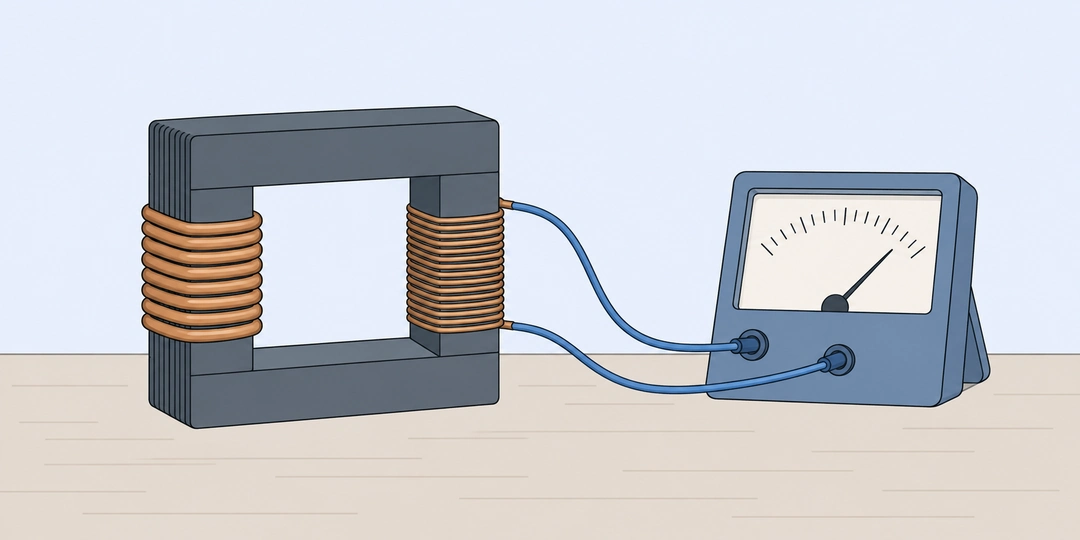

Две обмотки трансформатора на общем сердечнике и вольтметр на рабочем столе

Если у первичной обмотки 1000 витков, у вторичной 100, а на входе 230 В, идеальное выходное напряжение равно 23 В. Обмотка с меньшим числом витков получает меньшее напряжение. При обратном соотношении оно повышается. Калькулятор показывает это отношение для двух обмоток идеального однофазного трансформатора, без расчёта его мощности, размеров или нагрева.

Первичной называют обмотку, на которую подают переменное напряжение. Вторичная отдаёт преобразованное напряжение. Эти названия определяются ролью обмоток в задаче, а не их расположением на рисунке или толщиной провода. Введите число витков каждой обмотки и действующее значение напряжения на первичной. Ответ тоже будет действующим значением в вольтах.

U_2=U_1\frac{N_2}{N_1},\qquad k=\frac{N_1}{N_2}

Здесь N₁ и N₂ обозначают числа витков, U₁ и U₂ входное и выходное напряжения. Коэффициент k в этом калькуляторе равен N₁/N₂. Поэтому при k больше единицы напряжение понижается, при k меньше единицы повышается, при k = 1 остаётся прежним. У коэффициента нет единицы измерения: он сравнивает два числа одного типа.

В идеальной модели витки обеих обмоток охвачены одним изменяющимся магнитным потоком. Наведённое напряжение одного витка одинаково, а напряжения последовательно соединённых витков складываются. Поэтому общее напряжение пропорционально их количеству. Этот вывод предполагает полную магнитную связь и отсутствие потерь; для него не требуется задавать материал сердечника в форме.

Как подготовить числа для расчёта

Число витков должно быть целым и не меньше одного. Например, 250,5 витка в этой модели не допускаются: форма работает с целыми обмотками, указанными в условии задачи. Напряжение может быть дробным, но не отрицательным. Оно задано как действующее значение, а не как знаковое мгновенное напряжение. При нулевом входном значении выход тоже равен нулю, однако отношение витков остаётся определённым.

Оба напряжения должны быть выражены в одинаковых единицах. Если условие даёт 0,23 кВ, введите 230 В. Если исходное напряжение указано в милливольтах, разделите его на 1000. Числа витков переводить в единицы не нужно. Для проверки расчёта полезно сначала найти напряжение на один первичный виток, U₁/N₁, а затем умножить его на число вторичных витков.

Номинальное напряжение источника и фактическое напряжение в конкретном режиме могут отличаться. Подставляйте значение из рассматриваемого условия, сохраняя смысл величины. Калькулятор не выбирает частоту питания и не проверяет допустимость подключения устройства. Обмотка, имеющая нужное отношение витков, ещё не обязательно рассчитана на выбранные напряжение и частоту.

Понижение, повышение и подбор витков

Проверить понижение в десять раз. Для N₁ = 1000, N₂ = 100 и U₁ = 230 В ответ равен 23 В, коэффициент 10. На один виток приходится 0,23 В, а сто вторичных витков дают 23 В. Это удобная проверка порядка чисел: уменьшение числа витков в десять раз должно уменьшить напряжение в десять раз.

Получить повышенное напряжение. Пусть на первичной обмотке 100 витков и 12 В, а на вторичной 500 витков. Получится 60 В и k = 0,2. Выход в пять раз выше входа. Значение коэффициента меньше единицы не означает потерю напряжения: коэффициент выбран как число первичных витков, делённое на число вторичных.

Сравнить равные обмотки. При N₁ = N₂ = 600 и U₁ = 24 В вторичное напряжение тоже 24 В, k = 1. Увеличение обеих обмоток до 1200 витков сохранит этот ответ. Равенство идеального напряжения не доказывает тождество двух реальных устройств: изменятся другие параметры, которых в этой форме нет.

Проверить выбранное число вторичных витков. Известны 900 первичных витков и 24 В, а требуется 8 В. Перестановка формулы даёт N₂ = N₁U₂/U₁ = 300. Введите 900, 300 и 24: калькулятор вернёт 8 В и коэффициент 3. Такой обратный подбор помогает проверить задачу, хотя отдельного режима поиска неизвестного числа витков здесь нет.

Оценить шаг одного витка. При 1000 первичных витков и 230 В ровно 12 В потребовали бы 52,1739 вторичного витка. Целое число 52 даёт 11,96 В, а 53 даёт 12,19 В. Разница одного витка составляет 0,23 В. Выбор ближайшего целого зависит от допустимого отклонения в самой задаче; округлённый ответ 12 В не означает точное совпадение.

Сравнить изменение входного напряжения. У обмоток 1000 и 100 витков. При 230 В на входе получится 23 В, при 240 В будет 24 В. Коэффициент в обоих случаях равен 10. Рост входа на 10 В дал рост выхода на 1 В: трансформатор сохраняет отношение, а не стабилизирует выходное напряжение на заданной отметке.

Что остаётся за пределами отношения витков

Число витков определяет идеальное отношение напряжений, но не допустимый ток. Для этого нужны сведения о проводе, сердечнике, охлаждении и рабочем режиме. Напряжение само по себе также не сообщает мощность нагрузки. Если известны её напряжение и ток, связанные электрические величины можно проверить через калькулятор закона Ома, учитывая условия конкретной цепи.

В реальном трансформаторе часть потока не связывает обе обмотки, провод имеет сопротивление, а сердечник теряет энергию. Подключённая нагрузка меняет ток и падение напряжения. Эти эффекты требуют дополнительной модели. Реактивное сопротивление катушки помогает понять зависимость от частоты, но одного его значения тоже недостаточно для полного расчёта трансформатора.

Ответ показан с шестью значащими цифрами. Точность отображения не делает идеальную модель описанием реального прибора с такой же точностью. Для очень малых или больших напряжений используется научная запись, чтобы ненулевой ответ не выглядел нулём. Если масштаб выходит за возможности вычисления, форма показывает ошибку вместо бесконечности или исчезнувшего значения.

Вопросы о напряжении и режиме трансформатора

Перед сравнением с другим расчётом проверьте соглашение о коэффициенте, вид напряжения и режим нагрузки. Одинаковые числа при разных определениях могут описывать разные условия.

Почему в другом источнике коэффициент записан обратной дробью?

Обозначение коэффициента требует определения: встречаются как N₁/N₂, так и N₂/N₁. Например, обмоткам 1000 и 100 витков соответствуют числа 10 и 0,1, описывающие одно и то же преобразование. Здесь в детали явно написано N₁/N₂. Сравнивайте дроби и направления преобразования, а не только букву k.

Можно ли сравнить действующее напряжение с амплитудой?

Сначала приведите значения к одному виду. Для синусоиды амплитуда равна действующему значению, умноженному на √2: при 12 В это примерно 16,9706 В. Идеальное отношение витков одинаково преобразует обе величины, но нельзя делить выходную амплитуду на входное действующее напряжение и считать полученное число отношением витков.

Почему постоянное напряжение не подходит для этой модели?

Наведение напряжения связано с изменением магнитного потока. После установления постоянного потока он больше не создаёт постоянное вторичное напряжение по этой формуле. Включение и выключение могут сопровождаться переходными процессами, но они не являются описанным здесь установившимся преобразованием переменного напряжения.

Меняется ли частота на вторичной обмотке?

В идеальном трансформаторе частота наведённого напряжения остаётся той же, что у переменного магнитного потока и входного сигнала. Если вход синусоидальный с частотой 50 Гц, идеальный выход также имеет 50 Гц. Повышение напряжения в пять раз не повышает частоту в пять раз; отношение витков не является преобразователем частоты.

Почему повышение напряжения не увеличивает доступную мощность?

У идеального трансформатора входная и выходная мощности равны. Если вторичная обмотка отдаёт 23 В при токе 2 А в активную нагрузку, её мощность 46 Вт. При входе 230 В идеальный первичный ток будет 0,2 А. При увеличении напряжения ток уменьшается в обратном отношении. Реальное устройство дополнительно расходует часть энергии на потери.

Как считать трансформатор с несколькими вторичными обмотками?

Для каждой отдельной вторичной обмотки применяйте отношение к одной и той же первичной: по очереди вводите её число витков. Например, при 1000 первичных витков и 100 В обмотки на 50 и 200 витков дадут идеально 5 и 20 В. Их совместная допустимая нагрузка и соединение обмоток в этом расчёте не определяются.

Какое напряжение покажет вольтметр под нагрузкой?

Одних чисел витков для такого ответа недостаточно. Нужны параметры обмоток, нагрузки и потерь: выходное напряжение может отличаться от идеального и от измеренного без нагрузки. Калькулятор не применяет скрытый процент просадки. Для оценки конкретного устройства используйте его характеристики и отдельную модель выбранного режима.
