Общая ёмкость нескольких конденсаторов

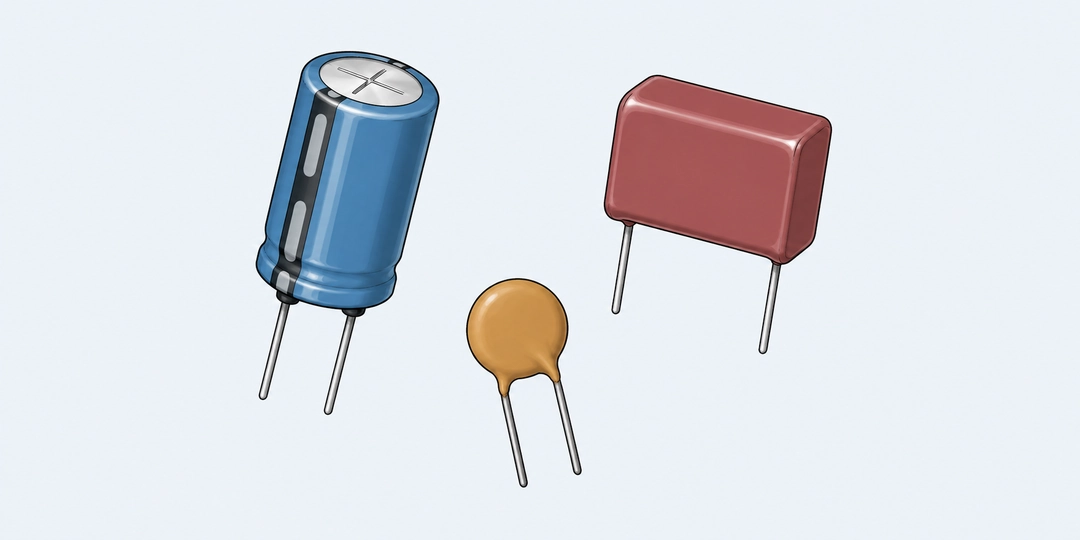

Цилиндрический, плёночный и дисковый конденсаторы с двумя выводами у каждого

Несколько конденсаторов можно представить одной эквивалентной ёмкостью между внешними выводами соединения. При параллельном подключении ёмкости складываются, при последовательном итог получается меньше наименьшего номинала. Калькулятор принимает от 2 до 30 положительных значений и считает выбранное соединение. Список относится ко всей одной группе: произвольную разветвлённую схему он по записи номиналов не распознаёт.

Пример 1. Есть детали на 10, 22 и 47 мкФ. Параллельно они дают 79 мкФ, а последовательно только 5,99768 мкФ. Набор деталей тот же, результат различается более чем в десять раз. Если нужна ёмкость около 80 мкФ, подходит первый способ; второй соединяет эти детали в совсем другую по свойствам группу. Допуски номиналов при таком подборе проверяют отдельно.

Для выбора режима важны электрические узлы, а не расположение корпусов на плате. Конденсаторы, стоящие аккуратным рядом, могут быть подключены параллельно дорожками. Две детали рядом не обязательно образуют общую группу: между их выводами могут находиться другие элементы. Сначала определите соединение по схеме, затем переносите номиналы в список.

Параллельное и последовательное соединение

C_{\parallel}=C_1+C_2+\ldots+C_n

При параллельном соединении каждая ветвь подключена к одной паре узлов. Напряжение на всех конденсаторах одинаковое, а общий заряд складывается из зарядов ветвей. Подстановка Q = CU даёт сумму ёмкостей. Каждый добавленный положительный номинал увеличивает итог; большая деталь вносит больший вклад. Порядок записи элементов на результат не влияет.

\frac{1}{C_{\mathrm{series}}}=\frac{1}{C_1}+\frac{1}{C_2}+\ldots+\frac{1}{C_n}

В простой последовательной цепочке нет ответвлений между соседними конденсаторами. Для идеальных, изначально незаряженных элементов заряды по модулю одинаковы, а напряжения складываются. Поэтому складывают величины, обратные ёмкостям, после чего берут обратное значение суммы. Для двух деталей это можно записать как C₁C₂ / (C₁ + C₂). Делить сумму самих ёмкостей на количество нельзя.

Пример 2. Четыре одинаковых конденсатора по 100 мкФ. Параллельная группа имеет ёмкость 400 мкФ, последовательная 25 мкФ. Для n одинаковых деталей правило сокращается до nC или C/n. Такой расчёт удобно использовать для быстрой проверки длинного списка: если четыре равных номинала в последовательной цепи дали 100 или 400 мкФ, выбран неверный способ сложения.

Эти правила отличаются от привычных правил для сопротивления. У резисторов сумма получается при последовательном соединении, а обратная сумма при параллельном. Для них есть отдельный калькулятор соединения резисторов. Переносить результат одной модели в другую только из-за похожей формы схемы нельзя: сопротивление и ёмкость описывают разные отношения электрических величин.

Единицы и очень разные номиналы

Все значения формы указаны в микрофарадах. Один микрофарад равен 1000 нанофарад и 1 000 000 пикофарад. Перед расчётом приведите данные к одной единице: запись «100» здесь означает 100 мкФ независимо от того, в каких единицах был подписан исходный чертёж. Обозначения нФ, пФ и буквенная маркировка корпуса внутри списка не разбираются.

Пример 3. Параллельно подключены 100 нФ и 0,22 мкФ. Сначала 100 нФ переводятся в 0,1 мкФ. В список нужно внести «0,1; 0,22», результат равен 0,32 мкФ, или 320 нФ. Запись «100; 0,22» даст совершенно другую ёмкость. Подготовить значения помогает перевод нанофарад в микрофарады.

Запятая отделяет дробную часть, поэтому номиналы разделяются точкой с запятой или переводом строки. Например, «10,22» является одним числом, а не парой 10 и 22. Повторяющиеся номиналы сохраняются: каждая запись обозначает отдельную деталь. Количество в результате помогает заметить, что при вставке списка пропущен элемент или неверно поставлен разделитель.

Пример 4. Последовательно соединены 0,001 и 1 мкФ. Общая ёмкость составляет приблизительно 0,000999001 мкФ, то есть почти 1 нФ. Большой конденсатор не прибавил свою ёмкость к маленькому. В обратной сумме вклад 1 / 0,001 намного больше вклада 1 / 1, поэтому итог определяется прежде всего малым номиналом и остаётся немного ниже него.

При умножении всех номиналов на одно число эквивалентная ёмкость увеличивается во столько же раз в обоих режимах. Это удобная проверка единиц. При последовательном соединении итог также не должен превышать наименьшую введённую ёмкость, при параллельном не должен быть меньше наибольшей. Последние отображаемые цифры округлены и не заменяют сведения о точности деталей.

Как разобрать смешанную схему

Смешанное соединение рассчитывают по частям. Сначала находят группу, которая явно является параллельной или последовательной, заменяют её одной эквивалентной ёмкостью и переходят к следующей группе. На каждом шаге сохраняют те же внешние узлы. Один общий список не передаёт, какие детали стоят в отдельных ветвях, поэтому повторный расчёт здесь нужен по смыслу задачи.

Пример 5. Конденсаторы 6 и 3 мкФ соединены параллельно, а их группа последовательно с 18 мкФ. Первый шаг даёт 6 + 3 = 9 мкФ. Во втором выбираем последовательный режим и вводим «9; 18»: получается 6 мкФ. Если сразу внести все три числа как последовательные, выйдет 1,8 мкФ. Это верный ответ для другой схемы, а не погрешность калькулятора.

Не каждую разветвлённую сеть удаётся свести такими заменами. Например, дополнительная перемычка между внутренними узлами меняет топологию и может убрать очевидную пару последовательных элементов. Если промежуточный узел имеет ещё одно подключение, сначала проверьте, действительно ли выбранную пару можно считать последовательной. Список номиналов без схемы этого не установит.

Ёмкость не задаёт допустимое напряжение

Пример 6. Два идеальных конденсатора 2 и 8 мкФ последовательно подключены к 10 В. Для изначально незаряженной цепи эквивалентная ёмкость равна 1,6 мкФ, общий заряд 16 мкКл. На детали 2 мкФ будет 8 В, на детали 8 мкФ только 2 В. Если обе рассчитаны на 6,3 В, первая уже превышает свой предел, хотя 10 В меньше суммы двух паспортных напряжений.

У реальной последовательной группы электролитов напряжение зависит также от токов утечки. Их различие может нарушать баланс даже при одинаковых номиналах ёмкости. Допустимое напряжение банки и необходимость балансировки проверяют отдельно по характеристикам компонентов и режиму работы. Эта форма рассчитывает ёмкость идеального соединения, не подтверждая его пригодность по напряжению или току.

Номиналы, допуски и реальные детали

Совпадение расчётной ёмкости с нужным значением ещё не делает любые детали взаимозаменяемыми.

Можно ли соединять конденсаторы с разными номиналами?

Обе формулы допускают разные положительные ёмкости. Но расчёт общего значения не проверяет тип диэлектрика, полярность, допустимое напряжение и ток. Если детали заменяют одну в реальном устройстве, нужно подтвердить требования к группе по этим параметрам, а не только получить нужное число микрофарад.

Почему нельзя вписать ноль вместо отсутствующего конденсатора?

Ноль не обозначает обычный положительный номинал и в последовательной формуле приводит к делению на ноль. Чтобы исключить деталь, удалите её запись. Пустые строки и повторные разделители пропускаются, но в списке должны остаться как минимум два значения. Обрыв и короткое замыкание эта модель не рассчитывает.

Как проверить допуск ёмкости?

Посчитайте группу сначала со всеми нижними, затем со всеми верхними допустимыми ёмкостями. Обе формулы возрастают по каждому номиналу. Например, 10 и 20 мкФ с допуском ±10% дают параллельно от 27 до 33 мкФ; последовательно от 6 до 7,33333 мкФ. Это проверка крайних значений, не статистическая оценка вероятного отклонения.

Можно ли просто сложить рабочие напряжения последовательных конденсаторов?

Такой суммы недостаточно. Нужно убедиться, что напряжение на каждой детали не превысит её предел. В идеальной незаряженной цепи меньшая ёмкость получает большую долю напряжения; в реальной электролитической группе дополнительно важны утечки и балансировка. Поэтому калькулятор не выводит допустимое напряжение по одним номиналам ёмкости.

Подходит ли формула для полярных электролитов?

Она описывает идеальную ёмкость и не проверяет направление подключения. Правильная полярность каждой детали и разрешённые режимы берутся из документации. Соединение двух полярных конденсаторов само по себе не подтверждает, что группа стала подходящей заменой неполярному компоненту: поведение при смене знака напряжения требует отдельной проверки.

Почему измеритель показывает другое значение?

Номинал имеет допуск, а измеряемая ёмкость зависит от условий, в том числе частоты и температуры. На измерение собранной платы влияют и другие подключённые элементы. Реальный компонент имеет эквивалентное последовательное сопротивление и индуктивность, которых нет в этой модели. Для сравнения нужны совместимые условия измерения и данные конкретных деталей.

Как по общей ёмкости найти заряд и энергию?

Нужно дополнительно знать напряжение между внешними выводами всей группы. Например, эквивалентные 79 мкФ при 12 В дают заряд 948 мкКл и энергию 5,688 мДж. Для такого пересчёта используйте калькулятор энергии конденсатора. Напряжение всей последовательной группы при этом не равно напряжению каждой её детали.
