Как прочитать три цифры на конденсаторе

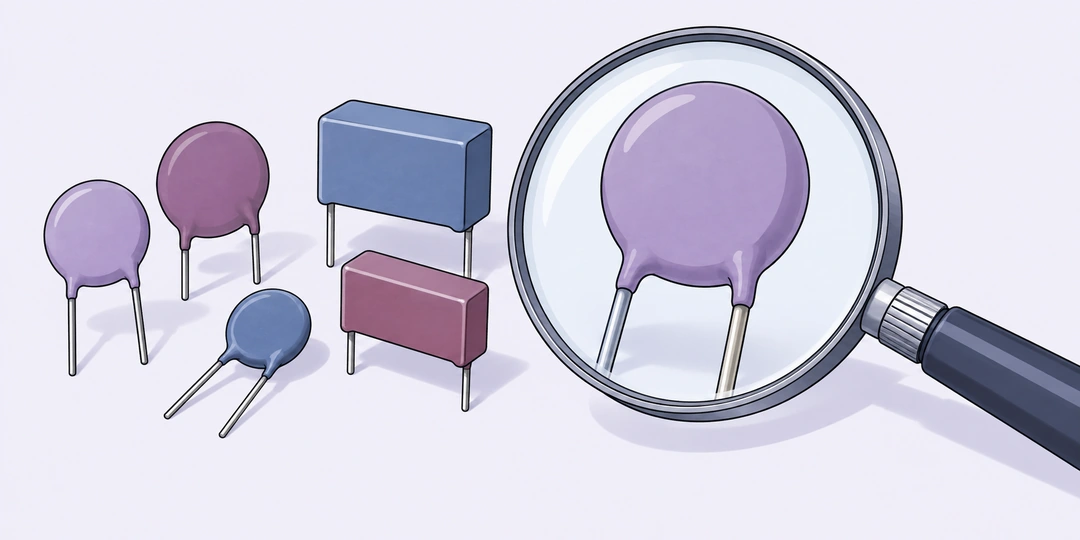

Керамические и плёночные конденсаторы рядом с увеличительным стеклом

Маркировка 104 означает ёмкость 100 нФ, или 0,1 мкФ, если перед вами стандартный трёхзначный код в пикофарадах. Первые две цифры дают число 10, последняя добавляет четыре нуля: получается 100 000 пФ. Буква после цифр может задавать допуск: например, у 104K номинальная ёмкость составляет 100 нФ с допустимым отклонением ±10%.

Конденсатор накапливает электрический заряд. Ёмкость показывает, сколько заряда приходится на единицу напряжения, а номиналом называют значение, заявленное для детали. Короткий код помогает уместить это число на маленьком корпусе. Три знака экономят место, но требуют правильно выбрать единицу: цифры 104 сами по себе ещё не означают 104 микрофарада.

Этот способ чтения встречается у керамических и плёночных конденсаторов. Калькулятор принимает три цифры с последней цифрой от 0 до 7 и необязательную латинскую букву F, G, J, K или M. Полный артикул, напряжение и другие надписи вводить не нужно. Если на детали несколько строк, сначала найдите именно обозначение ёмкости по документации серии.

Формула и единицы ёмкости

У кода 473 число 47 умножается на тысячу. Приписывание нулей можно записать одной формулой:

\displaystyle C=N\times10^d

Здесь N образовано первыми двумя цифрами, d является третьей цифрой, а C получается в пикофарадах. Для 473 это 47 × 10³ = 47 000 пФ. Последний ноль означает множитель 1: запись 220 читается как 22 × 10⁰ = 22 пФ. Она не превращается в 220 пФ оттого, что выглядит как привычное целое число.

Пикофарад, нанофарад и микрофарад обозначают одну физическую величину в разном масштабе. Один нанофарад равен 1000 пикофарад, один микрофарад равен 1000 нанофарад. Поэтому 47 000 пФ, 47 нФ и 0,047 мкФ описывают одну деталь. На зарубежной схеме этим единицам соответствуют pF, nF и µF; букву µ также нередко заменяют на u.

Крупный ответ выбирает удобный масштаб: до 1000 пФ используются пикофарады, затем нанофарады, начиная с 1 000 000 пФ микрофарады. Две другие записи остаются под результатом, чтобы сопоставить корпус, схему и список деталей. Если ёмкость уже написана обычным числом с единицей, пригодится перевод микрофарад в нанофарады; декодировать такое число заново не требуется.

Что означают F, G, J, K и M

Допуск показывает, насколько значение может отличаться от номинала при предусмотренных условиях проверки. В поддерживаемой записи F соответствует ±1%, G ±2%, J ±5%, K ±10%, M ±20%. Например, буква K после 104 означает десять процентов от 100 нФ, то есть 10 нФ в каждую сторону.

Нижняя граница равна номиналу, умноженному на 1 минус доля допуска; верхняя использует 1 плюс эта доля. Для 104K получаются 100 × 0,9 = 90 нФ и 100 × 1,1 = 110 нФ. Это диапазон для сравнения, а не два возможных номинала. Конкретный исправный экземпляр не обязан показывать ровно 100,000 нФ.

Если буквы нет, калькулятор пишет «допуск не указан». Приписывать такой детали ±20% по умолчанию нельзя. Буква M означает двадцать процентов только в позиции допуска; в другой части полного обозначения тот же символ может иметь иной смысл. Сначала читается структура маркировки, затем отдельные знаки.

Примеры чтения маркировки

Для каждого примера предполагается, что три цифры действительно относятся к ёмкости в пикофарадах. Это условие особенно полезно помнить, когда детали лежат россыпью, а пакет с названием давно потерялся.

Сопоставить деталь со схемой. В списке указано 0,1 мкФ, на корпусе стоит 104K. Расшифровка даёт 100 нФ = 0,1 мкФ, диапазон 90–110 нФ. Номиналы совпадают. Остаётся отдельно проверить рабочее напряжение, тип конденсатора и требуемый допуск: совпавшая ёмкость ещё не завершает подбор.

Оценить показание измерителя. Деталь 473J имеет номинал 47 нФ и диапазон 44,65–49,35 нФ. Показание 46 нФ попадает внутрь этих границ. Сравнивать его с числом 473 бессмысленно: это код. Для заключения об исправности дополнительно учитывают погрешность прибора, условия измерения и другие параметры детали.

Не потерять десятичную запятую. На плёночном конденсаторе написано 225M. Получается 22 × 100 000 = 2 200 000 пФ, или 2,2 мкФ, с границами 1,76–2,64 мкФ. Значение 0,22 мкФ меньше нужного в десять раз. Ошибка в одной цифре множителя меняет масштаб всей ёмкости.

Разобрать маленький номинал. Код 220G даёт 22 пФ с допуском ±2%, то есть 21,56–22,44 пФ. Для сравнения, 221G означает уже 220 пФ. Последняя цифра обозначает степень десятки, поэтому ноль в конце кода нельзя просто оставить частью исходного числа.

Проверить запас до границы допуска. У 100F номинал равен 10 пФ, допуск ±1%, границы 9,9–10,1 пФ. Показание 10,08 пФ находится всего на 0,02 пФ ниже верхней границы. Если погрешность измерения сопоставима с этим зазором, одного показания недостаточно для уверенного решения о соответствии допуску.

Прочитать ёмкость без буквы. Код 107 означает 100 мкФ. Диапазон отклонений по нему определить нельзя: буква допуска отсутствует. Если нужно объединить два таких номинала, их значения можно передать в калькулятор соединения конденсаторов. Для оценки разброса общей ёмкости сначала потребуются допуски отдельных деталей.

Что проверить перед заменой конденсатора

Цифровой код сообщает номинальную ёмкость, но не раскрывает все свойства детали. Рабочее напряжение, полярность, материал, температурные характеристики и размеры проверяются отдельно. Особенно опасно принимать цифры из даты выпуска или обозначения серии за ёмкость: математически правдоподобный ответ не подтверждает правильность выбранной строки.

Одинаковый номинал не означает одинаковые потери. ESR называют эквивалентным последовательным сопротивлением; оно связано с выделением тепла при токе пульсаций. Если этот параметр важен для вашей схемы, его нужно взять из характеристик или измерить. Расчёт потерь на ESR помогает оценить нагревательную мощность, но буквы J, K и M сопротивление не кодируют.

При проверке измерителем сравнивайте результаты в одинаковых единицах и подходящих условиях. Деталь, включённая в схему, может измеряться вместе с соседними элементами. Сам декодер ничего не измеряет: он даёт ориентир, с которым сравнивают показания, и не ставит диагноз по надписи на корпусе.

Необычные записи на корпусе

Короткая надпись не всегда следует одному правилу. Десятичные буквы, абсолютные допуски и обозначения электролитических конденсаторов требуют другого способа чтения.

Можно ли ввести 4R7 или 4n7?

Эта форма поддерживает только трёхзначный цифровой код. В записи с R буква может заменять десятичную точку: например, 4R7 означает 4,7 пФ в соответствующей системе. В записи 4n7 буква n задаёт нанофарады: 4,7 нФ. Сначала определите систему маркировки, затем используйте указанную единицу.

Что делать с последней цифрой 8 или 9?

Калькулятор не поддерживает такие записи и не превращает их автоматически в огромную ёмкость. В разных системах кодирования бывают специальные множители и иные форматы. Найдите описание маркировки конкретной серии: неподдерживаемый код не означает, что сама деталь обозначена неправильно.

Почему не принимаются буквы B, C и D?

Они могут задавать абсолютный допуск: например, B ±0,1 пФ, C ±0,25 пФ, D ±0,5 пФ в соответствующей системе. Это не проценты. Для 10 пФ допуск ±0,5 пФ равен ±5%, а для 1 пФ уже ±50%. Такая маркировка выходит за пределы поддерживаемого процентного формата.

Означает ли 104 на любом SMD-конденсаторе 100 нФ?

Нет. SMD описывает способ монтажа, а не единую систему надписей. Например, некоторые танталовые конденсаторы маркируются ёмкостью непосредственно в микрофарадах и отдельно напряжением. Без определения серии нельзя автоматически применять правило пикофарад к любым трём цифрам на корпусе.

Можно ли узнать напряжение по коду 104K?

Из этой записи получаются ёмкость и допуск, но не рабочее напряжение. Для него нужен отдельный символ, число с единицей V либо данные полного артикула. Не назначайте 50 В только потому, что такой номинал часто встречается у похожих деталей.

Почему калькулятор не принимает 104К с русской буквой?

Здесь используются латинские коды допуска. Русская К внешне похожа на латинскую K, но является другим символом. Переключите раскладку и введите K. Регистр латинской буквы не важен: 104k и 104K дают один результат.

Можно ли по цвету корпуса определить ёмкость?

Обычный цвет покрытия не задаёт универсальный номинал: внешне похожие детали могут иметь разную ёмкость. Цветовая маркировка полосами или точками существует как отдельная система и требует своего правила чтения. Если надпись стёрта, нужны документация устройства или измерение, а не догадка по цвету.
