Как найти энергию заряженного конденсатора
Заряженный конденсатор хранит энергию электрического поля между обкладками. Для расчёта нужны ёмкость в фарадах и напряжение на выводах. Энергия растёт прямо пропорционально ёмкости и пропорционально квадрату напряжения: удвоение ёмкости удваивает результат, а удвоение напряжения увеличивает его в четыре раза.
Энергия конденсатора является работой, затраченной на накопление заряда. В идеальной модели она полностью хранится в электрическом поле и равна половине произведения ёмкости на квадрат напряжения.
Основная формула:
Здесь E измеряется в джоулях, C в фарадах, V в вольтах. Заряд находится по формуле Q = CV и измеряется в кулонах. Эквивалентные записи E = Q² / (2C) и E = QV / 2 дают тот же результат, если известны другие пары величин.
Для начальных 1000 мкФ и 12 В сначала переводим ёмкость: 1000 мкФ = 0,001 Ф. Энергия равна 0,5 × 0,001 × 12² = 0,072 Дж, или 72 мДж. Заряд составляет 0,001 × 12 = 0,012 Кл. В ватт-часах это 0,00002 Вт·ч.
OpenStax выводит формулу через работу по переносу заряда и показывает, что она применима к конденсаторам разной геометрии. Там же разобраны вспышка фотоаппарата и дефибриллятор как устройства, где конденсатор отдаёт накопленную энергию коротким импульсом [OpenStax, University Physics 8.3].
Как переводятся пикофарады, нанофарады и микрофарады
Фарад является крупной единицей, поэтому на практике встречаются приставки. 1 мФ равен 10⁻³ Ф, 1 мкФ равен 10⁻⁶ Ф, 1 нФ равен 10⁻⁹ Ф, 1 пФ равен 10⁻¹² Ф. Разница между соседними приставками в этом ряду составляет тысячу раз.
Например, 200 мкФ равны 0,0002 Ф. При 100 В энергия равна 0,5 × 0,0002 × 10 000 = 1 Дж. Ошибка в приставке особенно заметна: если принять 200 мкФ за 200 мФ, результат вырастет в тысячу раз.
Выбор единицы меняет только коэффициент перевода. Значения 1000 нФ, 1 мкФ и 0,001 мФ описывают одну ёмкость 0,000001 Ф и при одинаковом напряжении дают одинаковые энергию и заряд. Для проверки записи можно использовать перевод микрофарад в нанофарады.
Напряжение вводится в вольтах без приставки. Ноль допустим: незаряженный конденсатор при V = 0 хранит 0 Дж и имеет заряд 0 Кл. Нулевая ёмкость не описывает конденсатор в этой модели, поэтому поле C должно быть больше нуля.
Что означают джоули, миллиджоули и ватт-часы
Джоуль является единицей энергии СИ. Один ватт, действующий одну секунду, передаёт один джоуль, поэтому 1 Дж = 1 Вт·с. Ватт-час содержит 3600 Дж, и калькулятор делит результат на 3600 для перевода.
Миллиджоуль равен 0,001 Дж. Эта единица удобна для небольших электронных цепей: 0,005 Дж читаются как 5 мДж. Ватт-часы лучше знакомы по аккумуляторам, но энергия одного обычного конденсатора часто превращается там в очень маленькую дробь.
Кулон измеряет заряд, а не энергию. Конденсатор 1 Ф при 5 В накапливает 5 Кл, но его энергия равна 12,5 Дж. Заряд зависит от напряжения линейно, энергия квадратично. Поэтому два результата нельзя заменять друг другом.
Если известны напряжение и сопротивление цепи разряда, начальный ток можно оценить через закон Ома. Но ток не останется постоянным: по мере разряда напряжение конденсатора падает экспоненциально, а скорость задаёт произведение RC.
Где полезен расчёт энергии

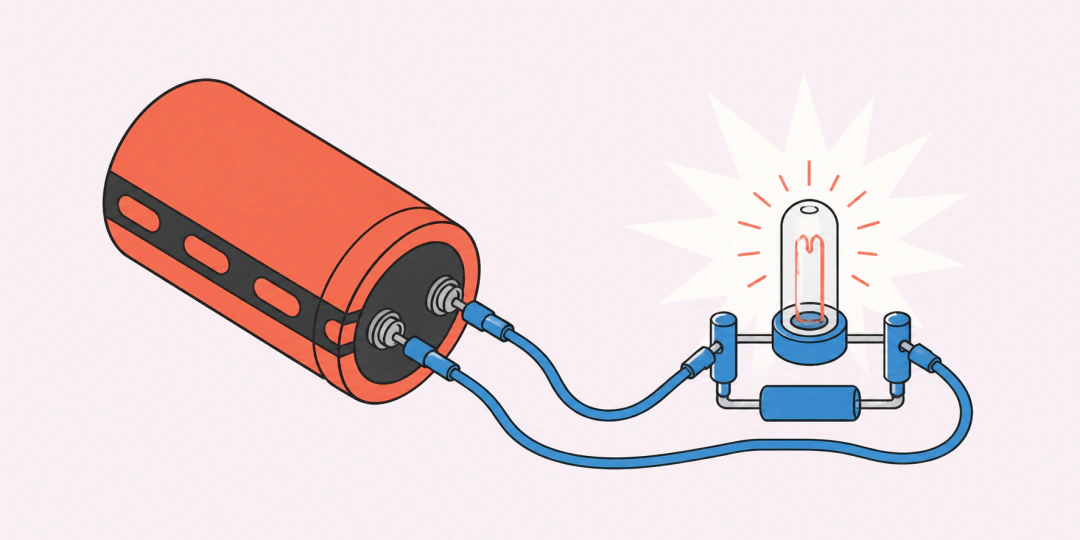

📸 Конденсатор небольшой вспышки. При 100 мкФ и 300 В энергия равна 4,5 Дж, заряд 0,03 Кл. Высокое напряжение делает результат большим даже при небольшой ёмкости. Такая цепь требует изоляции, ограничения тока и безопасного разряда перед работой.
💡 Импульс для светодиода. Конденсатор 100 мкФ при 10 В хранит 0,005 Дж, то есть 5 мДж. Этого мало для длительного света, но энергия может быть отдана коротким импульсом. Реальная яркость зависит от тока, сопротивления, эффективности драйвера и времени разряда.
🔌 Сглаживание питания. Электролитический конденсатор 1000 мкФ при 12 В хранит 0,072 Дж. Если питание провалится, доступно меньше этой величины, потому что устройство перестанет работать раньше полного разряда и часть энергии уйдёт в сопротивлениях.
🧲 Соленоид или реле. Конденсатор 4700 мкФ при 24 В хранит около 1,354 Дж и заряд 0,1128 Кл. Число помогает оценить импульсный запас, но выбор схемы требует знать ток катушки и длительность срабатывания.
🚗 Буфер 1 Ф. При 5 В энергия равна 12,5 Дж, а заряд 5 Кл. Если поднять напряжение до 10 В, энергия станет 50 Дж, то есть увеличится в четыре раза. Увеличить рабочее напряжение детали по желанию нельзя: его задаёт производитель.
📡 Малый керамический конденсатор. Ёмкость 100 пФ при 5 В хранит 1,25 нДж, или 0,00000125 мДж. В радиочастотной цепи важнее не бытовой запас энергии, а реактивное сопротивление и обмен энергией с полем на каждом цикле.
⚡ Конденсатор 200 мкФ при 100 В. Он хранит ровно 1 Дж и заряд 0,02 Кл. Этот контрольный пример удобно считать в уме: 0,5 × 0,0002 × 10 000 = 1. Он также показывает, насколько сильно квадрат напряжения компенсирует небольшую ёмкость.
Почему реальная доступная энергия меньше расчётной
Формула даёт энергию идеального конденсатора при известном напряжении. Реальная деталь имеет эквивалентное последовательное сопротивление ESR. При большом импульсном токе часть энергии превращается в тепло внутри корпуса, а напряжение на нагрузке проседает.
Ёмкость отличается от маркировки в пределах допуска и зависит от температуры, частоты и типа диэлектрика. У некоторых керамических конденсаторов эффективная ёмкость заметно снижается под постоянным напряжением. Поэтому расчёт по номиналу является отправной точкой, а не обещанием конкретной длительности работы.
Нагрузка обычно использует не весь диапазон от начального напряжения до нуля. Если устройство питается от конденсатора, но выключается при Vmin, доступная энергия равна C(Vstart² - Vmin²) / 2. Остаток ниже порога физически остаётся в поле, но схема уже не может его применить.
Для примера конденсатор 1 Ф разряжается с 5 до 3 В. Полный запас при 5 В равен 12,5 Дж, при 3 В остаётся 4,5 Дж. Нагрузка получит в идеале разность 8 Дж, а не все 12,5 Дж. После учёта ESR и преобразователя полезная энергия станет ещё меньше.
Паспортное рабочее напряжение ограничивает верхнюю границу. Превышение может повредить диэлектрик, вызвать утечку, нагрев и разрушение детали. Для полярного электролитического конденсатора важна также правильная полярность подключения.
Важно! Даже небольшая ёмкость при высоком напряжении может хранить опасную энергию. Перед прикосновением измерьте напряжение и разряжайте конденсатор через подходящий резистор, а не коротким замыканием отвёрткой.
Как проверить расчёт без калькулятора
Сначала переведите ёмкость в фарады. Затем возведите напряжение в квадрат, умножьте на ёмкость и разделите пополам. Для 100 мкФ и 10 В получается 0,5 × 0,0001 × 100 = 0,005 Дж. Заряд проверяется отдельно: 0,0001 × 10 = 0,001 Кл.
Полезна проверка масштаба. Если ёмкость выросла в 10 раз при том же напряжении, энергия и заряд должны вырасти в 10 раз. Если напряжение выросло в 3 раза, заряд вырастет в 3 раза, а энергия в 9 раз. Несовпадение почти всегда указывает на ошибку приставки или пропущенный квадрат.
Вопросы об энергии конденсатора
Ответы разделяют энергию, заряд и мощность, объясняют роль напряжения и уточняют, почему идеальная формула не заменяет паспорт детали и расчёт цепи разряда.
Почему в формуле есть коэффициент 1/2?
Во время зарядки напряжение на конденсаторе растёт от 0 до конечного V. Работа суммируется по всему процессу, а среднее напряжение переноса заряда равно V/2, поэтому E = QV/2 = CV²/2.
Что сильнее увеличивает энергию: ёмкость или напряжение?
Ёмкость входит в первую степень, а напряжение в квадрате. Удвоение ёмкости удваивает энергию. Удвоение напряжения увеличивает её в четыре раза, если деталь рассчитана на такое напряжение.
Чем энергия отличается от заряда?
Заряд Q = CV измеряется в кулонах и растёт линейно с напряжением. Энергия E = CV²/2 измеряется в джоулях и растёт квадратично. Одинаковый заряд при другой ёмкости может соответствовать другой энергии.
Как перевести джоули в ватт-часы?
Разделите джоули на 3600, потому что 1 Вт·ч = 3600 Дж. Например, 72 Дж равны 0,02 Вт·ч, а 0,072 Дж равны 0,00002 Вт·ч.
Можно ли узнать время работы устройства по одной энергии?
Нет. Нужны потребляемая мощность или ток, допустимый диапазон напряжения, эффективность преобразователя и потери. Напряжение конденсатора падает во время разряда, поэтому режим нагрузки тоже меняется.
Почему энергия равна нулю при нулевом напряжении?
Без разности потенциалов заряд Q = CV равен нулю, электрическое поле между обкладками отсутствует, поэтому E = CV²/2 также даёт 0 Дж.
Учитывает ли расчёт ESR и утечку?
Нет. Формула описывает идеальный запас поля. ESR уменьшает энергию, доступную при большом токе, а утечка постепенно разряжает конденсатор даже без внешней нагрузки.
Можно ли превышать номинальное напряжение ради большей энергии?
Нет. Квадратичный рост энергии не отменяет предел диэлектрика. Превышение рабочего напряжения повышает риск пробоя, перегрева и разрушения конденсатора.
