Калькулятор реактивного сопротивления

Почему номинала детали недостаточно

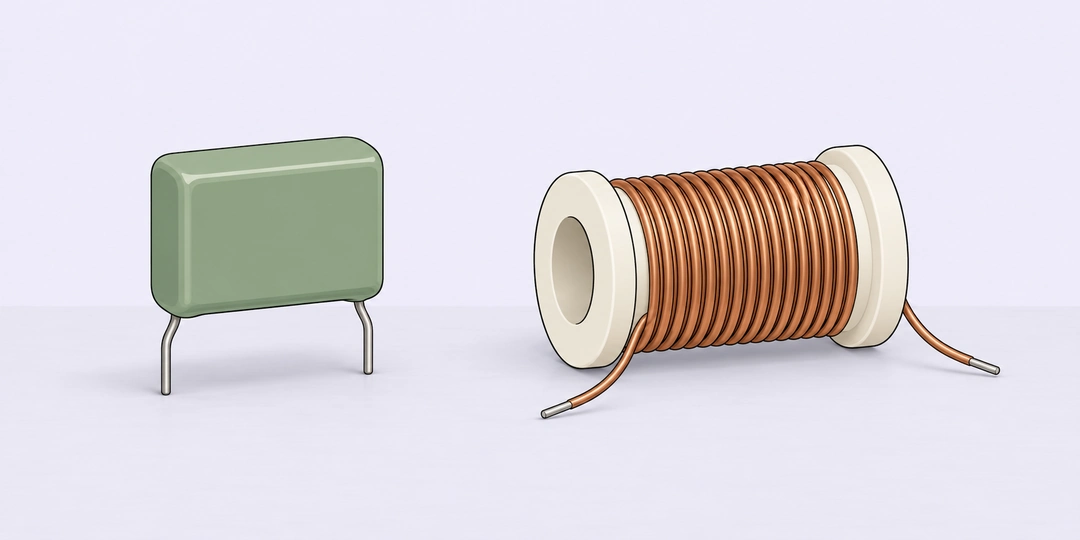

Плёночный конденсатор и медная катушка на лабораторном столе

Конденсатор 1 мкФ при частоте 1000 Гц имеет ёмкостное сопротивление около 159,155 Ом. На другой частоте та же деталь даст другой результат. Поэтому фраза «сопротивление конденсатора» без указания частоты неполна: номинальная ёмкость остаётся прежней, а отношение напряжения к току меняется вместе с сигналом.

Калькулятор находит положительный модуль реактивного сопротивления одного идеального элемента. Выберите конденсатор или катушку, введите частоту и номинал. Ёмкость задаётся в микрофарадах, индуктивность в миллигенри, результат получается в омах. Расчёт подходит для отдельной синусоидальной составляющей и позволяет сравнивать, как элемент ведёт себя на разных частотах.

Реактивное сопротивление отличается от активного. Идеальный конденсатор или катушка запасает энергию поля и возвращает её в цепь. Резистор рассеивает энергию в тепло. Одинаковые числа в омах ещё не означают одинаковые фазу тока и расход энергии. У реальной детали оба поведения могут присутствовать одновременно.

Формулы для конденсатора и катушки

\displaystyle X_C=\frac{1}{2\pi fC},\qquad X_L=2\pi fL

В этих формулах f выражена в герцах, C в фарадах, L в генри. Угловая частота ω = 2πf измеряется в радианах в секунду. Подставить число радиан в поле герцев без преобразования означает изменить результат в 2π раза. Для частоты 1000 Гц угловая частота составляет примерно 6283,19 рад/с.

Поля используют более привычные для многих деталей приставки: 1 мкФ = 0,000001 Ф, 1 мГн = 0,001 Гн. Поэтому при числах из формы Xc = 1000000/(2πfC), а Xl = 2πfL/1000. Нанофарады сначала разделите на 1000: 100 нФ вводятся как 0,1 мкФ. Микрогенри тоже разделите на 1000: 470 мкГн соответствуют 0,47 мГн.

Частота и выбранный номинал должны быть больше нуля. В обоих режимах нулевая частота отклоняется: это форма для переменного синусоидального сигнала, а не для предельного установившегося режима постоянного тока. Если переключить элемент, исходный номинал другого режима сохранится, но в текущей формуле участвовать не будет.

Частотные сравнения и расчёт цепи

Пример 1. Один конденсатор на разных частотах. Для 1 мкФ при 500 Гц получаем 318,310 Ом, при 1000 Гц 159,155 Ом, при 2000 Гц 79,5775 Ом. Удвоение частоты уменьшает модуль вдвое. Это помогает понять частотную избирательность: одна деталь по-разному влияет на низкую и высокую составляющие сигнала. Полный отклик с сопротивлением источника и нагрузкой отдельно описывает калькулятор RC-фильтра.

Пример 2. Ёмкость и ток. Конденсатор 2,2 мкФ на 1000 Гц имеет Xc ≈ 72,3432 Ом. Если на идеальном элементе действует синусоидальное напряжение 10 В, ток составляет около 0,138230 А при согласованных действующих значениях. Отношение 10/Xc даёт величину тока, но не его мгновенное значение в любой момент и не среднюю потребляемую мощность.

Пример 3. Катушка на низкой частоте. Для 100 мГн на 50 Гц получаем 31,4159 Ом. На 100 Гц модуль возрастёт до 62,8319 Ом. Направление изменения противоположно конденсатору. Индуктивность не превращается в обычный резистор: при идеальной синусоиде ток отстаёт от напряжения на четверть периода, а энергия магнитного поля меняется в течение цикла.

Пример 4. Сопротивление провода и индуктивность. Идеальная индуктивная часть 20 мГн на 1000 Гц имеет Xl ≈ 125,664 Ом. Если последовательно с ней учесть активное сопротивление 30 Ом, модуль полного сопротивления равен √(30²+125,664²) ≈ 129,195 Ом. Простое сложение 30+125,664 дало бы неверные 155,664 Ом. Калькулятор выводит только Xl, поскольку R и схема соединения здесь не заданы.

Пример 5. Равенство двух реактивных модулей. У пары L = 10 мГн и C = 1 мкФ на частоте примерно 1591,55 Гц оба модуля равны 100 Ом. В идеальной последовательной цепи реактивные составляющие компенсируются, но каждый элемент отдельно всё ещё имеет ненулевое X. Найти частоту такого баланса по обоим номиналам позволяет расчёт резонанса RLC-контура. Одно равенство модулей не описывает все свойства реальной цепи.

Пример 6. Допуск ёмкости. Номинал 1 мкФ с условным допуском ±10% означает диапазон 0,9…1,1 мкФ. При 1000 Гц соответствующие значения Xc составляют около 176,839 и 144,686 Ом. Они не симметричны относительно 159,155 Ом, потому что ёмкость стоит в знаменателе. Для сравнения деталей полезнее пересчитать оба конца диапазона, чем механически прибавлять и вычитать 10% из ответа.

Как читать положительное число в омах

В комплексном описании идеальная катушка имеет импеданс jXl, а конденсатор −jXc, где j обозначает мнимую единицу. Форма намеренно показывает положительные модули обоих элементов. Знак реактивной части кодирует фазу; он не означает, что деталь имеет отрицательный запас энергии или производит мощность.

Не смешивайте X с энергией. Катушка с тем же реактивным сопротивлением может иметь разный запас поля при разных токах. Для этого нужны L и выбранный ток, а не только частота; используйте энергию магнитного поля катушки. Так можно отдельно сравнить её поведение в синусоидальной цепи и запас в конкретный момент.

Что меняется у реальной детали

У катушки есть сопротивление провода и паразитная ёмкость между витками, у конденсатора потери и паразитная индуктивность выводов. Возле собственного резонанса простая модель одного L или C перестаёт точно описывать деталь. Уточняйте частотный диапазон, в котором выбранный номинал действительно применим, и условия измерения.

Расчёт не выбирает допустимое напряжение, ток, тепловой режим или материал сердечника. Универсальной верхней частоты для всех деталей нет. Результат округляется до шести значащих цифр, но реальная точность зависит от номинала, допуска и частоты. Измеренное значение в условиях задачи обычно полезнее предположения, что маркировка точна во всех режимах.

Вопросы о реактивном сопротивлении

Фаза, частота и схема соединения определяют поведение цепи вместе с числом в омах. Положительный модуль одного элемента не заменяет её полное сопротивление.

Что происходит при постоянном токе?

В установившемся идеальном режиме конденсатор не пропускает постоянный ток, а индуктивная часть катушки имеет нулевое реактивное сопротивление. Реальный провод сохраняет активное сопротивление. Переходные процессы после включения требуют отдельного расчёта, поэтому нулевую частоту эта форма не принимает.

Можно ли назвать произведение напряжения и тока активной мощностью?

Для действующих значений синусоиды произведение UI задаёт полную мощность S в вольт-амперах. Средняя активная мощность P=UI·cosφ зависит также от фазового сдвига. У идеальных L и C он равен ±90°, поэтому P=0 даже при ненулевых напряжении и токе: энергия возвращается в цепь. Реальные потери дают ненулевую активную мощность.

Подставлять амплитуду или действующее напряжение при расчёте тока?

Можно пользоваться любой из двух согласованных пар: Iамп=Uамп/X или Iдейств=Uдейств/X для идеальной синусоиды. Нельзя делить амплитудное напряжение и называть полученный ток действующим. Сам X не зависит от выбранного способа указания амплитуды.

Как считать для прямоугольного сигнала?

У такого сигнала есть множество гармоник, каждая со своей частотой и своим X. Для линейной цепи можно отдельно рассмотреть эти составляющие и затем сложить их отклики. Подстановка только основной частоты не даёт полного тока или формы импульса.

Почему мультиметр показывает совсем другое сопротивление катушки?

Обычное измерение сопротивления постоянным током в основном характеризует провод обмотки. Реактивное сопротивление определяется на заданной частоте и связано с индуктивностью. Эти измерения отвечают на разные вопросы, поэтому их числа не обязаны совпадать.

Можно ли складывать реактивные сопротивления двух деталей?

Нужны тип элементов и схема соединения. У последовательных идеальных катушек без взаимной связи складываются индуктивности. У конденсаторов правила другие, а при сочетании L и C реактивные части имеют разные знаки. Для параллельных ветвей складываются проводимости, а не просто модули X.

Учитывает ли формула изменение номинала от тока?

Нет. Здесь L или C считается постоянным для выбранных условий. Например, при насыщении магнитного сердечника индуктивность может уменьшиться. Нужна характеристика детали в её рабочем режиме; одного начального номинала недостаточно, чтобы автоматически учесть нелинейность.
