Калькулятор времени заряда и разряда конденсатора

Постоянная времени τ	1 с
До цели проходит	2,302585 τ

Что показывает время в RC-цепи

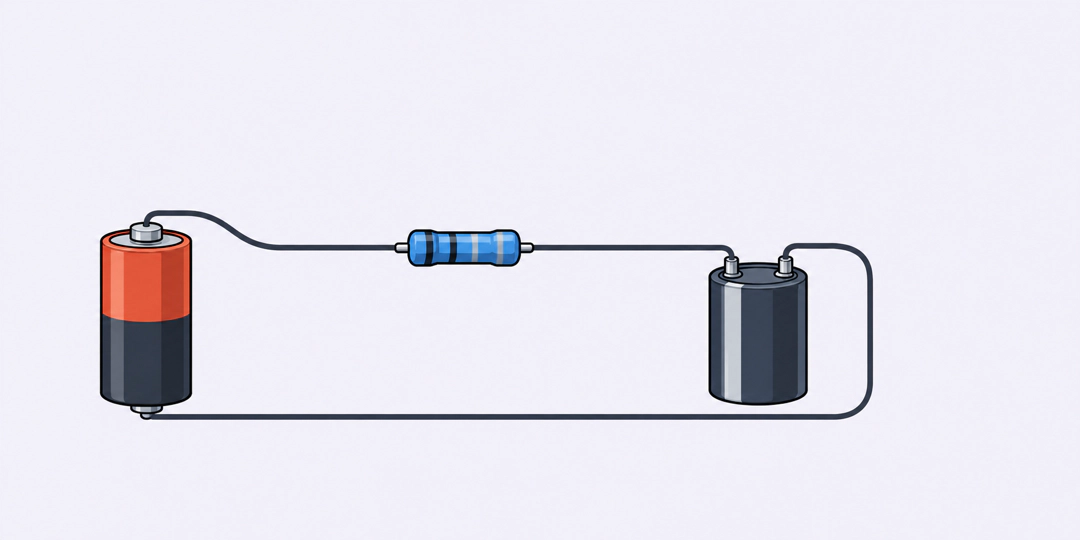

Батарейка, резистор и конденсатор соединены в последовательную RC-цепь

После подключения конденсатора к постоянному источнику через резистор напряжение на нём растёт быстро вначале и всё медленнее у конца. Поэтому «зарядить до 90%» и «зарядить до 100%» означают принципиально разные запросы. До 90% можно посчитать конечное время, а точных 100% идеальная модель не достигает никогда. При разряде картина зеркальная: напряжение быстро уменьшается, но точного нуля также не достигает за конечное время.

Калькулятор находит время до выбранной доли напряжения. Для заряда доля считается от конечного напряжения источника, и в начале конденсатор должен быть разряжен до нуля. Для разряда это оставшаяся доля от начального напряжения. Например, 10% в режиме разряда означает, что на конденсаторе осталось 10% исходного напряжения, а не что потеряны только 10%.

Введите полное последовательное сопротивление в килоомах и ёмкость в микрофарадах. Если в схеме есть существенное внутреннее сопротивление источника, ключа или самого конденсатора, одного номинала внешнего резистора может быть недостаточно. Эта форма описывает идеальную RC-цепь с постоянными R и C; для подбора компонентов реального устройства лучше проверить расчёт измерением.

Формула заряда и постоянная времени

Главный параметр цепи, постоянная времени τ, равен произведению сопротивления на ёмкость. При вводе кОм и мкФ числовое произведение сначала получается в миллисекундах: 1 кОм × 1 мкФ = 0,001 с. Поэтому для результата в секундах калькулятор умножает произведение введённых чисел на 0,001.

\displaystyle \tau=RC,\qquad \tau\text{ [с]}=0{,}001\,R\text{ [кОм]}\,C\text{ [мкФ]}

Напряжение на изначально разряженном конденсаторе при подаче постоянного напряжения U_∞ растёт по экспоненте. Если задана желаемая доля p в процентах, экспоненту можно обратить логарифмом и получить время:

\displaystyle \frac{U_C(t)}{U_{\infty}}=1-e^{-t/\tau},\qquad t=-\tau\ln\!\left(1-\frac{p}{100}\right)

При R=10 кОм и C=100 мкФ постоянная времени равна 1 с. До 90% напряжения потребуется −1×ln(0,1)≈2,3026 с. Именно столько показывает начальный пример. Если изменить только сопротивление на 20 кОм, τ и время удвоятся. Если вместо этого удвоить ёмкость, произойдёт то же самое. Формулы заряда, разряда и смысл τ приведены в учебнике OpenStax, University Physics, раздел 10.5.

Как считать разряд

При разряде через резистор напряжение убывает как U_C(t)=U₀e^−t/τ. Здесь U₀ обозначает напряжение перед началом разряда. Чтобы узнать время до оставшейся доли p, формула принимает другой вид:

\displaystyle \frac{U_C(t)}{U_0}=e^{-t/\tau},\qquad t=-\tau\ln\!\left(\frac{p}{100}\right)

Если τ=1 с, до остатка 10% также пройдут 2,3026 с. Равенство с зарядом до 90% не случайно: в обоих случаях соответствующая экспонента равна 0,1. Но смысл вводимого процента отличается. Для разряда до 90% исходного напряжения достаточно около 0,1054τ, а не 2,3026τ. Убедитесь, что выбран нужный режим, прежде чем переносить ответ в схему.

Начальное абсолютное напряжение не входит в результат, потому что оно сокращается при делении на U₀ или U_∞. Это удобно для оценки порога в процентах. Если нужен конкретный запас энергии при известном напряжении, используйте отдельный калькулятор энергии конденсатора: он решает другую задачу и учитывает квадрат напряжения.

Как понимать одну и пять постоянных времени

Через одну τ при заряде напряжение достигает 1−e⁻¹≈63,2% конечного уровня. При разряде остаётся e⁻¹≈36,8% начального. Это не особое свойство выбранной детали, а следствие экспоненты. Поэтому τ удобна как единая шкала: увеличив R или C вдвое, вы растянете всю временную кривую вдвое.

Через пять τ заряд достигнет примерно 99,326%, а при разряде останется примерно 0,674%. В прикладной речи это иногда называют «почти полным» зарядом или разрядом, но не точными 100% и 0%. Если порог устройства 99,9%, пяти τ уже мало: понадобится −ln(0,001)≈6,908τ. Близко к пределу даже небольшая прибавка процента заметно увеличивает время.

Не путайте время от нуля до 90% с временем от 10 до 90%. Первое равно примерно 2,303τ. Второе равно разности −ln(0,1)τ−[−ln(0,9)τ]=ln(9)τ≈2,197τ. Разницу важно указывать в протоколе измерения переходного процесса: один и тот же компонент даст два разных числа в зависимости от начальной точки отсчёта.

Примеры для схем и измерений

🔌 Задержка после включения. При 10 кОм и 100 мкФ τ=1 с. Если вход компаратора срабатывает на 90% питающего напряжения, идеальная задержка от нулевого заряда составляет около 2,303 с. Порог и допуски компонентов затем нужно проверить в реальном устройстве.

⏱ Быстрый импульс. При 1 кОм и 1 мкФ τ=0,001 с, то есть 1 мс. До 63,2% напряжения проходит примерно 1 мс, до 90% около 2,303 мс. Если источник меняется быстрее, кривая может не успеть приблизиться к конечному уровню.

🔋 Разряд до безопасного порога. Конденсатор 1000 мкФ через 10 кОм имеет τ=10 с. До 10% исходного напряжения в идеальной модели пройдут около 23,026 с. Но этот процент сам по себе не означает безопасное напряжение: с 400 В до 10% остаётся 40 В, а фактическое напряжение нужно измерить.

🔁 Удвоение резистора. Для 20 кОм и 100 мкФ τ=2 с. Заряд до 90% занимает около 4,605 с. Такой пересчёт помогает быстро прикинуть влияние замены резистора, пока ёмкость и порог остаются прежними.

📉 Остаток после одной τ. Если 10 кОм и 100 мкФ разряжаются от начального уровня, через 1 с останется около 36,8%. Это удобная проверка показаний осциллографа. Если фактическая кривая существенно отличается, стоит перепроверить ёмкость, сопротивление и параллельную нагрузку.

🎚 Порог 99,9%. При τ=1 с результат заряда примерно 6,908 с. Требование кажется лишь на 9,9 процентного пункта выше 90%, но время увеличивается примерно втрое. Так проявляется замедление экспоненты у предела.

📐 Контроль единиц. Пара 1 кОм и 1000 мкФ также даёт τ=1 с, как пара 10 кОм и 100 мкФ. Если второй результат отличается в тысячу раз, вероятнее всего, микрофарады были приняты за миллифарады либо килоомы за омы. Перед вводом можно проверить приставку ёмкости.

Границы идеальной модели

Расчёт предполагает постоянный источник напряжения, линейные R и C, заряд с нулевого уровня и разряд от выбранного начального уровня. При ненулевом исходном напряжении зарядная кривая начинается не с нуля; подставлять её процент в эту формулу нельзя без изменения начального условия. Аналогично, если разряд идёт через несколько параллельных ветвей, нужно найти эквивалентное сопротивление именно той цепи, по которой течёт ток.

Номинальная ёмкость имеет допуск и может зависеть от температуры и приложенного напряжения. Утечка конденсатора, сопротивление источника, входное сопротивление измерителя и переключателя меняют реальную кривую. Для ориентировочной оценки простая экспонента полезна, но точный тайминг следует проверять на собранной схеме. В особенно быстрых цепях добавляются паразитные ёмкости и индуктивности проводников.

Точный предел 100% при заряде и 0% при разряде не является конечным результатом формулы. Калькулятор поэтому просит уровень внутри допустимого диапазона и отдельно сообщает об ошибке на этих границах. Выберите реальный порог измерения, например 90%, 99% или остаток 10%, который соответствует задаче, вместо абстрактного «полностью».

Вопросы о времени заряда конденсатора

Ответы помогают выбрать режим, понять процент напряжения и не принять идеальную постоянную времени за гарантированный тайминг реального устройства.

Почему не нужно вводить напряжение батарейки?

Калькулятор ищет время до доли конечного или начального напряжения. В отношении напряжений абсолютное значение сокращается, а время определяется R, C и выбранным процентом. Для абсолютного порога в вольтах сначала переведите его в процент.

Что означает процент при заряде и при разряде?

При заряде это доля конечного напряжения источника, достигнутая с нуля. При разряде это доля начального напряжения, которая ещё осталась. Поэтому 10% в режиме разряда означает потерю 90% исходного напряжения.

Почему нельзя рассчитать точный заряд до 100%?

Идеальная зарядная экспонента приближается к конечному напряжению без достижения точного равенства за конечное время. В формуле при p=100% логарифм обращается в предел бесконечности. Задайте практически нужный порог ниже 100%.

Почему нельзя указать 0% при разряде?

В идеальной модели напряжение убывает экспоненциально и стремится к нулю, но не становится точно нулевым за конечное время. Используйте реальный допустимый остаток напряжения больше нуля.

Чему равна постоянная времени RC?

τ=R×C при R в омах и C в фарадах. Для полей калькулятора в кОм и мкФ умножьте введённые числа и разделите на 1000: например, 10 кОм и 100 мкФ дают 1 с.

Сколько времени занимает заряд до 90%?

От нулевого заряда до 90% конечного напряжения проходит ln(10)×τ≈2,303τ. Это не то же самое, что время перехода от 10 до 90%, которое равно ln(9)×τ≈2,197τ.

Через пять RC конденсатор полностью заряжен?

Нет. При идеальном заряде через 5τ напряжение достигает около 99,326% конечного уровня. Для многих схем этого достаточно, но для порога 99,9% потребуется около 6,908τ.

Почему измеренное время отличается от расчёта?

Формула использует фактические постоянные R и C и не учитывает утечку, нагрузку, сопротивление источника и допуски деталей. Проверьте начальное напряжение, порог измерения и реальное эквивалентное сопротивление цепи.
