Калькулятор КСВ и возвратных потерь

Модуль отражения	0,2
Отражённая мощность	4 %
Потери рассогласования	0,177288 дБ

Что отражается при несогласованной нагрузке

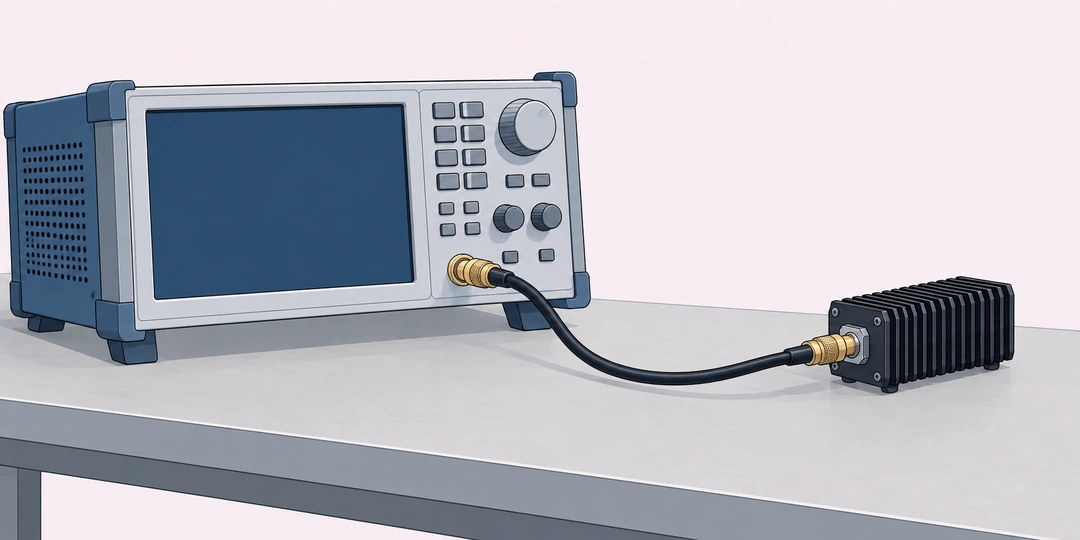

Лабораторный анализатор подключён коаксиальным кабелем к пассивной ВЧ-нагрузке

КСВ 1,5 соответствует отражению 4% падающей мощности и возвратным потерям около 13,9794 дБ. Три записи описывают одно и то же согласование, но привычны разным приборам и документам. Калькулятор переводит известный КСВ, положительные возвратные потери или модуль коэффициента отражения в остальные показатели. Частоту он не угадывает: исходное число должно уже относиться к выбранным условиям измерения.

Когда нагрузка не согласована с линией, часть падающей волны возвращается назад. Падающая и отражённая волны складываются, образуя вдоль линии максимумы и минимумы напряжения. Отношение их амплитуд называют коэффициентом стоячей волны по напряжению, КСВН, или сокращённо КСВ. Английское обозначение VSWR относится к той же величине. КСВ не имеет единицы и в этой модели не бывает меньше 1.

Расчёт предполагает пассивный порт и вещественное положительное опорное сопротивление. Он помогает сравнить показатели отражения в одной плоскости измерения. По этим числам нельзя узнать фазу отражённой волны, полный импеданс нагрузки, КПД антенны или суммарные потери кабеля. Для такого вывода нужны дополнительные данные, а не более длинная запись того же КСВ.

Амплитуда, мощность и два вида потерь

Коэффициент отражения Γ вообще является комплексным числом. Здесь используется только его модуль g = |Γ|: отношение амплитуды отражённой волны к амплитуде падающей. В пассивной модели он находится от 0 до 1. Значение 0 означает отсутствие отражения, 1 означает полное отражение. Направление фазы не входит в этот положительный модуль.

Доля отражённой мощности равна g². Поэтому g = 0,2 означает 4% отражения, а не 20%. Мощность связана с квадратом амплитуды при выбранном опорном сопротивлении. Перевод в проценты удобен для энергетического баланса: из падающей мощности вычитают отражённую и получают принятую портом мощность.

Возвратные потери RL показывают в децибелах отношение падающей мощности к отражённой. Чем меньше отражение, тем больше положительное RL. Потери рассогласования сравнивают падающую мощность с принятой. Они, наоборот, растут вместе с отражением. Называть оба показателя просто «потерями» без уточнения опасно: большое RL означает меньше отражения, большое значение потерь рассогласования означает меньше принятой мощности.

Как связаны показатели согласования

g=\frac{S-1}{S+1},\qquad S=\frac{1+g}{1-g}

S обозначает КСВ. Для перехода от модуля отражения к возвратным потерям используется десятичный логарифм:

RL=-20\log_{10}g,\qquad g=10^{-RL/20}

Множитель 20 относится к отношению амплитуд. Если пользоваться мощностями, та же величина равна 10·log₁₀(Pпад/Pотр). Для отражённой доли и потерь рассогласования получаем:

P_{\text{отр}},\%=100g^2,\qquad ML=-10\log_{10}(1-g^2)

Числа округляются до шести значащих цифр. Это точность отображения арифметики, а не обещание такой же точности прибора. Малые ненулевые значения показаны научной записью. Ошибка числового диапазона означает, что результат слишком велик или мал для вычисления; она отличается от физического предела с символом ∞.

При идеальном согласовании g = 0 и КСВ = 1, возвратные потери стремятся к бесконечности, а потери рассогласования равны нулю. При полном отражении g = 1, возвратные потери равны 0 дБ, КСВ и потери рассогласования бесконечны. Калькулятор показывает эти пределы как допустимые ответы. Один символ ∞ в разных строках может означать противоположные свойства согласования.

Измерение, настройка и баланс мощности

Передатчик и нагрузка. Пусть на порт падает 100 Вт, а измеренный КСВ равен 1,5. Отражаются 4 Вт, нагрузка принимает 96 Вт, потери рассогласования составляют около 0,177288 дБ. Это баланс на данном порту. Принятые 96 Вт нельзя автоматически назвать излучёнными: часть может рассеиваться внутри нагрузки. Саму запись 100 Вт как 50 dBm можно проверить в конвертере мощности dBm.

Протокол с возвратными потерями. В отчёте указано RL = 30 дБ. Модуль отражения равен примерно 0,0316228, КСВ равен 1,06531, отражённая доля составляет 0,1%. Так можно перевести результат в привычный для другого прибора показатель. Делать из этого универсальную отметку «годен» нельзя: допустимый предел зависит от требований к конкретному устройству.

Сравнение амплитуд. Отражённая амплитуда составляет половину падающей. Ввод g = 0,5 даёт КСВ 3, возвратные потери около 6,0206 дБ и отражённую мощность 25%. Вторая половина амплитуды не означает половину мощности: это разные отношения. Для порта остаётся 75% падающей мощности, что соответствует примерно 1,24939 дБ потерь рассогласования.

Настройка до и после. Возвратные потери выросли с 10 до 20 дБ. Отражённая доля снизилась с 10 до 1%, а КСВ снизился примерно с 1,92495 до 1,22222. Десять дополнительных децибел RL означают десятикратное уменьшение отражённой доли. Разность этих процентов равна 9 процентным пунктам; смешивать её с десятикратным изменением не стоит.

Сколько мощности должно падать на порт. Требуется принять 10 Вт при КСВ 2. Модуль отражения равен 1/3, отражается 1/9 мощности. Поэтому падающая мощность должна составлять 10/(1−1/9) = 11,25 Вт, из которых 1,25 Вт возвращаются. Это условный локальный баланс. Он не выбирает безопасную мощность передатчика и не описывает повторные отражения во всём тракте.

Предельные учебные нагрузки. Идеально согласованная нагрузка с g = 0 даёт КСВ 1 и RL = ∞. Идеальная нагрузка с полным отражением, g = 1, даёт КСВ = ∞ и RL = 0 дБ. Контраст полезен при разборе показаний: бесконечность не всегда означает плохое согласование. Сначала смотрите, какая именно величина стоит в заголовке результата.

Что проверить перед сравнением измерений

Зафиксируйте частоту, опорное сопротивление и плоскость, к которой относится результат. Для идеального круглого кабеля волновое сопротивление можно оценить по геометрии коаксиала, но это ещё не измерение согласования подключённой нагрузки. Подключение кабеля между прибором и нагрузкой меняет измерительный тракт; нельзя без его модели переносить показания прямо к разъёму антенны. Условия калибровки и повторяемость контакта тоже относятся к исходному измерению, а не к формулам перевода КСВ в децибелы.

Не смешивайте возвратные потери с ослаблением сигнала между двумя точками. Если известны мощности до и после участка, их сравнивает калькулятор ослабления сигнала. Здесь сравниваются падающая и отражённая волны в одном порту. Реактивная часть нагрузки также зависит от частоты; поведение отдельной идеальной катушки или конденсатора помогает оценить расчёт реактивного сопротивления, но одного его числа недостаточно для полного согласования.

Вопросы о КСВ и измеренном отражении

Знак записи на анализаторе, фаза отражения и выбранное опорное сопротивление меняют смысл исходных данных. Перевод показателей не восстанавливает отсутствующую информацию о нагрузке.

Почему S11 на анализаторе отрицательный, а возвратные потери положительные?

Логарифмический модуль S11 записывают как 20·log₁₀|Γ|, а RL имеет противоположный знак. Поэтому S11 = −20 дБ соответствует RL = +20 дБ. В поле возвратных потерь вводится положительное число 20. Запись S11 в линейном комплексном виде содержит ещё и фазу; это другая форма представления.

Почему нельзя ввести отрицательный коэффициент отражения?

Форма принимает модуль, а не комплексное Γ. Например, Γ = +0,5 и Γ = −0,5 отличаются фазой на 180°, но оба имеют модуль 0,5, КСВ 3 и отражённую долю 25%. Отрицательная фаза или отрицательная вещественная часть не означают отрицательную мощность.

Можно ли по КСВ восстановить сопротивление нагрузки?

Однозначно нельзя: неизвестна фаза. Для вещественных нагрузок относительно 50 Ом значения 25 и 100 Ом оба дают КСВ 2. По формуле Γ=(Z−Z₀)/(Z+Z₀) получаются соответственно −1/3 и +1/3. Модули совпадают, сопротивления различаются. При комплексных нагрузках возможных импедансов ещё больше.

Нужно ли складывать RL и потери рассогласования?

Нет. Они сравнивают разные пары мощностей и не описывают два последовательных участка. При модуле отражения 0,5 возвратные потери относятся к отражённым 25%, а потери рассогласования относятся к принятым 75%. Их сумма не станет ни общими потерями кабеля, ни потерями антенны.

Доказывает ли малый КСВ эффективность антенны?

Нет. Согласованный резистор тоже может иметь КСВ около 1, принимая мощность и рассеивая её преимущественно в тепло. Для оценки антенны отдельно нужны сведения об излучении и внутренних потерях. Согласование определяет отражение на порту, но не распределение принятой мощности внутри устройства.

Обязан ли КСВ сохраняться при изменении частоты?

Нет. Импеданс реальной нагрузки может меняться с частотой, поэтому изменится и отражение. Одно число на 100 МГц не описывает автоматически ту же нагрузку на 200 МГц. Для сравнения диапазона измеряют или рассчитывают зависимость от частоты, сохраняя сопоставимые опорное сопротивление и плоскость измерения.

Что означает запись КСВ 2:1 и есть ли универсальный допустимый предел?

Запись 2:1 означает обычный КСВ 2, то есть отношение максимальной амплитуды напряжения к минимальной. Это не отношение отражённой мощности к падающей. Допустимый предел задают требования и документация конкретного устройства; сами преобразования между КСВ и возвратными потерями такого предела не устанавливают.
