Калькулятор поля соленоида

Поле внутри длинной воздушной катушки

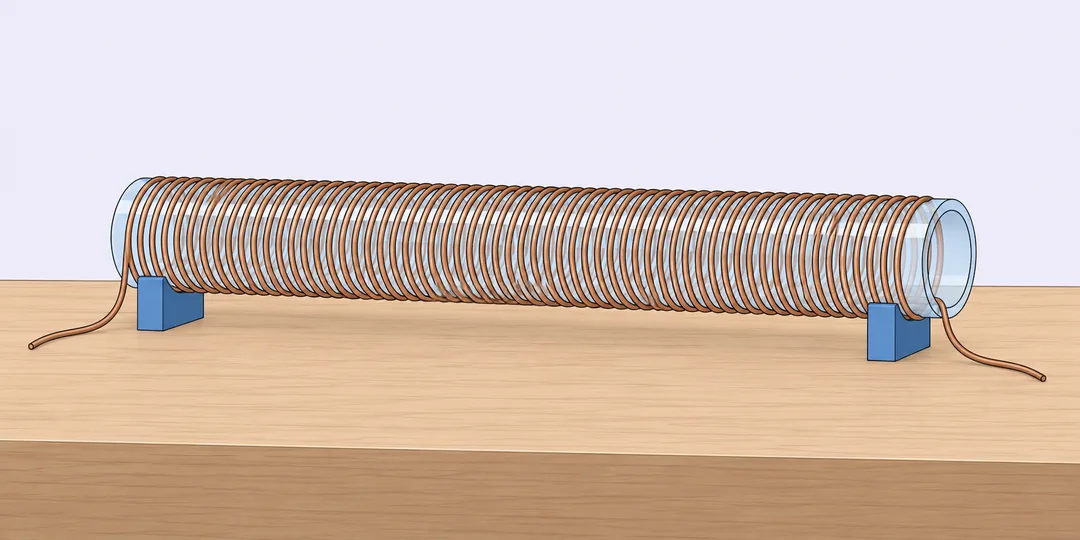

Длинная воздушная катушка на двух опорах на лабораторном столе

Катушка из 1000 витков длиной 50 см при токе 1 А создаёт в этой модели магнитную индукцию около 2,51327 мТл. Ответ относится к внутренней области длинного соленоида вдали от его торцов. Это оценка для воздушной катушки: она не учитывает железный сердечник и не описывает поле в произвольной точке рядом с обмоткой.

Соленоид представляет собой много витков, распределённых вдоль одной оси. Поля отдельных витков складываются. Если длина катушки намного больше её диаметра, внутри центральной части поле получается приблизительно однородным, а его величину удобно связывать с количеством витков на единицу длины. Для расчёта нужны общее число витков N, модуль тока I и длина намотанной части L.

B=\mu_0\frac{NI}{L}=\mu_0 nI,\qquad n=\frac{N}{L}

В этой формуле L выражается в метрах, ток в амперах, а B получается в теслах. Форма принимает длину в сантиметрах и сразу выдаёт миллитеслы: 1 мТл = 0,001 Тл. Например, 50 см превращаются в 0,5 м, и 1000 витков дают плотность 2000 витков на метр. Перевод единиц уже включён в расчёт; дополнительно делить введённую длину на 100 не нужно.

Какие размеры и ток вводить

Длина соленоида измеряется вдоль оси от начала до конца намотки. Она не равна длине использованного провода. Провод проходит вокруг оси много раз, поэтому его длина может быть значительно больше. Если известна только длина провода, её нельзя подставить в это поле: сначала нужны геометрия намотки и число витков.

Число витков вводится положительным целым числом. Ток допускается нулевой, длина должна быть положительной. Используйте амперы: 250 мА соответствуют 0,25 А. Введите модуль тока, без знака направления. Калькулятор находит величину магнитной индукции; направление поля вдоль оси зависит от направления тока и намотки и рассматривается отдельно.

Диаметр здесь не запрашивается, но от него зависит применимость приближения. Убедитесь, что катушка длинная относительно диаметра, а интересующая область находится достаточно далеко от обоих концов. Само по себе наличие сотен витков не делает короткую широкую катушку длинным соленоидом. У торцов поле отличается от центрального, а снаружи имеет другую пространственную форму.

Как меняется результат при разных данных

Рассчитать исходную катушку. При N = 1000, I = 1 А и L = 50 см плотность намотки равна 2000 витков/м. Поле составляет 2,51327 мТл. Это отправная точка для проверки единиц: если ошибочно ввести 0,5 в поле сантиметров, длина окажется в сто раз меньше, а ответ в сто раз больше.

Сравнить два значения тока. У катушки из 800 витков длиной 40 см при 0,25 А получается 0,628319 мТл. При 0,5 А результат равен 1,25664 мТл. Удвоение тока удваивает поле, поскольку геометрия не меняется. Этот вывод относится к воздушной модели; свойства магнитного сердечника могут сделать зависимость сложнее.

Увеличить длину при прежнем числе витков. Если исходные 1000 витков с током 1 А распределить по длине 100 см вместо 50 см, ответ снизится до 1,25664 мТл. Плотность витков уменьшилась вдвое. Так можно сравнить две геометрии при заданном токе, но нельзя автоматически считать ток неизменным, если катушка подключена к тому же источнику напряжения.

Сопоставить катушки одинаковой плотности. Для 300 витков, 0,8 А и длины 30 см ответ 1,00531 мТл. Для 600 витков при том же токе и длине 60 см он такой же. В обоих случаях на метр приходится 1000 витков. Общее число витков выросло вместе с длиной, поэтому отношение N/L сохранилось.

Проверить ток для заданного поля. Чтобы в этой модели получить 1,5 мТл при 500 витках и длине 25 см, нужен ток примерно 0,596831 А. Его находят обратной формулой I = BL/(μ₀N), переводя B в теслы, а длину в метры. Введите найденный ток в форму: ответ будет близок к 1,5 мТл; небольшое отличие возможно из-за округления введённой дроби.

Оценить вклад одного дополнительного витка. При 1000 витках, токе 0,5 А и длине 50 см поле равно 1,25663706 мТл. При 1001 витке оно равно 1,25789370 мТл. Прибавка составляет около 0,00125664 мТл, то есть 0,1% исходного значения. В этом сравнении длина и ток фиксированы, поэтому относительная прибавка поля равна относительной прибавке числа витков.

Где заканчивается эта модель

Воздушная катушка и катушка с железным сердечником требуют разных описаний. Здесь относительная магнитная проницаемость принимается близкой к единице. Нельзя просто считать ответ готовой оценкой для стали: проницаемость сердечника зависит от материала и состояния, возможны насыщение и влияние зазоров. Эти данные форма не запрашивает и не подбирает автоматически.

Магнитная индукция сама по себе не определяет запасённую энергию катушки. Для энергетической задачи нужны ток и индуктивность; используйте калькулятор энергии индуктора, если известны эти величины. Две катушки с одинаковым внутренним полем не обязательно имеют одинаковые размеры, индуктивность или энергию.

Для магнитного потока дополнительно нужны площадь поверхности и её ориентация относительно поля. Для силы Ампера нужны ток в проводнике, его длина в поле и угол. Ответ в миллитеслах можно использовать в следующей задаче после перевода единиц, но он не является ни потоком, ни силой.

Отображение использует шесть значащих цифр и научную запись для крайних масштабов. Это формат числа, а не обещание точности реальной катушки. Неоднородная намотка, близость торцов и неизвестный ток могут влиять сильнее последних цифр. Нулевой ток даёт нулевое собственное поле этой модели; ошибочная длина или дробное число витков всё равно требуют исправления.

Вопросы о намотке и магнитном поле

При сопоставлении расчёта с измерением важно сохранять определение величины: модуль поля, его направление, значение в конкретной точке и характеристика переменного сигнала отвечают на разные вопросы.

Как определить направление поля вдоль оси?

Используйте правило правой руки: согнутые пальцы направляют по условному току вокруг витков, большой палец показывает направление внутреннего поля. При смене направления тока поле разворачивается. Численный ответ формы остаётся положительным модулем; ориентация намотки и оси здесь не задаётся.

Что вводить при переменном токе?

Для мгновенного модуля поля в приближении достаточно модуля тока в тот же момент. Для амплитуды поля нужен амплитудный ток. У синусоиды амплитуда тока в √2 раза больше действующего значения; подстановка действующего тока даёт действующее значение соответствующего синусоидального поля в линейной модели. Форма не описывает частотные потери и распределение поля при высоких частотах.

Чем магнитная индукция B отличается от напряжённости H?

B измеряется в теслах и непосредственно входит в формулы магнитной силы. H измеряется в амперах на метр. Для идеализированной длинной воздушной катушки H = NI/L, а B = μ₀H. Число 2000 А/м нельзя назвать 2000 Тл: для перехода нужна магнитная постоянная. В магнитном материале связь между B и H требует отдельной модели.

Как считать витки при нескольких слоях?

N означает общее число полных витков во всех слоях. Приближение может применяться к длинной равномерной намотке, если её поперечные размеры малы относительно длины. Толстая многослойная катушка с разными длинами слоёв уже хуже описывается одной плотностью N/L. Суммирование витков не устраняет геометрические ограничения формулы.

Как оценить поправку в центре конечной катушки?

Для тонкой равномерной намотки радиуса R центральное поле равно μ₀NI/√(L² + 4R²). Отношение к длинному приближению составляет 1/√(1 + (D/L)²), где D = 2R. При диаметре 5 см и длине 50 см коэффициент около 0,995037. Это отдельная оценка в центре; текущая форма не принимает диаметр и не вычисляет эту поправку.

Можно ли прибавить поле внешнего магнита к ответу?

Поля складывают как векторы в одной и той же точке. При одинаковом направлении модули складываются, при противоположном вычитаются; при другом угле нужны компоненты. Поле конечной катушки снаружи не равно строго нулю. Модель длинного соленоида здесь задаёт только собственное внутреннее поле, а не итог измерения при наличии других источников.

Почему магнитная постоянная не названа точной?

После изменения определений SI магнитная постоянная имеет экспериментальную неопределённость. Для расчёта достаточно приближённого значения около 1,2566370618 × 10⁻⁶ Тл·м/А. Этой точности достаточно для данного приближения, но она не превращает формулу длинной катушки в метрологическую модель.
