Калькулятор силы Ампера

Сила на прямом участке проводника

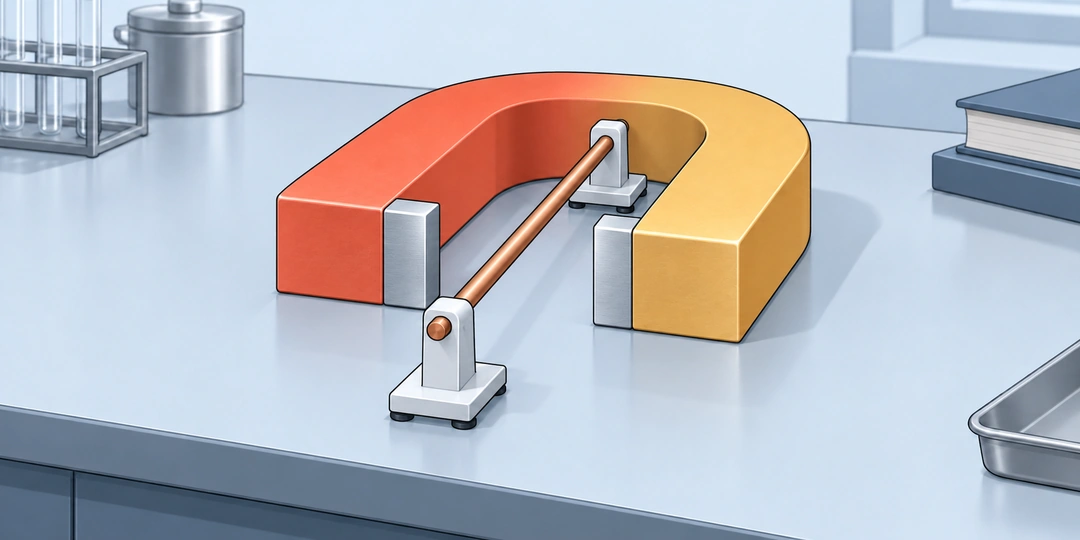

Прямой медный проводник на стойках между полюсами подковообразного магнита

В однородном поле 0,5 Тл на прямой участок длиной 0,3 м с током 2 А действует сила 0,3 Н, если ток перпендикулярен полю. Именно этот модуль показывает калькулятор. Направление силы, ускорение проводника и перемещение из четырёх введённых чисел не определяются.

Сила Ампера описывает действие внешнего магнитного поля на проводник с током. В поле индукции вводится значение, созданное внешним источником в месте выбранного участка. Собственное поле этого же проводника нельзя без объяснения подставить вместо внешнего. Для задачи о взаимодействии нескольких проводов сначала требуется определить подходящее поле и геометрию.

Форма рассчитана на прямой участок с одинаковым током и однородным полем вдоль него. Длина относится только к части внутри рассматриваемой области поля. Полная длина соединительных проводов, обратная ветвь цепи и изгибы не прибавляются к ней автоматически. Для нескольких участков силы находят отдельно и складывают как векторы.

Формула, единицы и угол

\displaystyle F=B I l\sin\theta

B обозначает модуль магнитной индукции в теслах, I модуль тока в амперах, l длину участка в метрах. Угол θ вводится в градусах от 0 до 180. Результат получается в ньютонах: произведение Тл·А·м соответствует Н. Для тока противоположного направления здесь всё равно вводится положительный модуль; направление рассматривается отдельно.

Угол измеряется между направлением условного положительного тока и вектором внешнего магнитного поля. Это не угол между полем и нормалью к некоторой поверхности. При 90° синус равен 1 и сила максимальна для данных B, I и l. При 0° или 180° ток параллелен полю и магнитная сила на этот прямой участок равна нулю.

Нулевые B и I допустимы, а длина должна быть положительной. Для перевода миллиамперов в амперы и миллитесла в тесла разделите число на 1000. Сантиметры переводятся в метры делением на 100. Например, 30 см в поле соответствуют 0,3 м, а не числу 30 в поле длины.

Активная длина, поворот и изменение тока

Пример 1. Перпендикулярный участок. При B = 0,5 Тл, I = 2 А, l = 0,3 м и θ = 90° получаем 0,5·2·0,3 = 0,3 Н. Длина всей цепи может быть намного больше, но в это произведение входит выбранный прямой участок. Если остальные части тоже находятся в поле, их силы учитываются отдельно с собственными направлениями.

Пример 2. Дополнительные углы. Для тех же B, I и l угол 30° даёт 0,15 Н. При 150° получается такой же модуль, поскольку синусы равны 0,5. Эти числа не позволяют утверждать, что силы направлены одинаково: нужен полный взаимный разворот векторов в пространстве. Один угол сохраняет лишь величину поперечной составляющей.

Пример 3. Не весь провод находится в поле. Условный прямой провод длиной 0,6 м несёт ток 3 А, но однородное поле 0,4 Тл охватывает только 12 см. При перпендикулярности введите 0,12 м и получите 0,144 Н. Подстановка 0,6 м дала бы 0,72 Н и ошибочно включила участок вне выбранного поля.

Пример 4. Небольшие величины с приставками. При 80 мТл, 250 мА и 4 см прямого участка вводятся 0,08 Тл, 0,25 А и 0,04 м. Для 90° сила составляет 0,0008 Н, или 0,8 мН. Три отдельных перевода единиц важны независимо друг от друга: ошибка только в токе уже изменяет результат в тысячу раз.

Пример 5. Почти параллельный ток. Для B = 0,2 Тл, I = 1,5 А, l = 0,4 м угол 10° даёт примерно 0,0208378 Н. Максимум для этих величин равен 0,12 Н, поэтому отношение составляет sin 10° ≈ 0,173648. Число градусов не является процентом максимума: 10° не означают ни 10%, ни десятую часть силы.

Пример 6. Удвоение и разворот тока. При 0,5 Тл, 0,3 м и 90° ток 2 А даёт 0,3 Н, а 4 А даёт 0,6 Н. Если направление тока 4 А поменять на противоположное, модуль останется 0,6 Н, а вектор силы поменяет направление при прежнем поле. Форма не показывает знак силы, поскольку не получает пространственную ориентацию векторов.

Связь с движущимися зарядами и магнитным потоком

Действие поля на отдельный заряд описывает расчёт магнитной силы Лоренца. Для проводника многие движущиеся носители заряда испытывают действие внешнего поля и передают его материалу участка; суммарный ток входит в формулу через I. Поэтому сюда не требуется вводить заряд одного электрона или скорость его дрейфа.

Магнитный поток характеризует поле через поверхность, а не силу на ток. Его угол определяется относительно нормали к поверхности и входит через косинус. У силы Ампера угол относится к току и полю и входит через синус. Копировать угол из одной задачи в другую без проверки геометрии нельзя, даже если используется один магнит.

Если ток ещё не задан, в простом омическом условии его можно найти из напряжения и сопротивления через калькулятор закона Ома. Затем подставляется найденный модуль. Обратный вывод неверен: по одному значению силы нельзя восстановить напряжение, сопротивление, температуру провода или допустимый режим цепи.

Что остаётся за пределами четырёх полей

Для кривого проводника или неоднородного поля требуется учитывать направление и величину локального поля вдоль пути. Один угол и одна индукция не описывают такой профиль. Если проводник движется, изменение тока и поля тоже должно учитываться в выбранный момент. Расчёт не моделирует весь двигатель, его мощность, механические ограничения или нагрев.

Сила перпендикулярна току и полю в векторной модели. Для определения направления необходимо знать оба направления, а не только угол между ними. Шесть значащих цифр результата помогают сверке арифметики, но точность исходного B или измеренного угла может быть ниже. Очень малый ненулевой угол не приравнивается к нулю; непредставимый численно итог вызывает понятную ошибку.

Вопросы об обратных задачах и суммарной силе

Обратные расчёты требуют ненулевого поперечного поля. Для нескольких участков важно складывать направления, а не только положительные модули.

Как найти ток по известной силе?

При положительных B,l и sinθ используйте I=F/(Bl sinθ). Для F=0,12 Н, B=0,4 Тл, l=0,2 м и θ=90° получается 1,5 А. При параллельном токе магнитная сила равна нулю для любого его модуля, поэтому такая геометрия не позволяет восстановить ток по силе.

Как определить индукцию по действию на проводник?

При известных ненулевых I,l и sinθ формула даёт B=F/(Il sinθ). Для 0,06 Н, 2 А, 0,1 м и 30° получается 0,6 Тл. Это предполагает, что измерена именно магнитная сила на выбранный участок; вес, натяжение и другие воздействия должны быть учтены отдельно.

Однозначно ли угол находится по модулю силы?

Обычно нет. Если F/(BIl)=0,5, возможны 30° и 150°. Для отношения 1 угол равен 90°, а отношение больше 1 несовместимо с заданными B, I, l. Даже выбранный из двух углов не задаёт полного направления тока в пространстве.

Как перейти к силе на единицу длины?

Для однородного поля и прямого участка F/l=BI sinθ в Н/м. Например, B=0,3 Тл, I=2 А и 90° дают 0,6 Н/м. Участок 0,25 м испытывает 0,15 Н. Такая линейная плотность силы не является давлением: для давления понадобятся площадь и распределение нагрузки.

Почему на замкнутый контур может действовать момент без общей силы?

В однородном поле силы на разные части замкнутого контура могут взаимно компенсироваться как векторы, но быть приложены в разных местах. Тогда результирующая сила равна нулю, а момент может быть ненулевым. Подставить весь периметр как один прямой участок нельзя; для момента нужна геометрия контура.

Можно ли использовать действующий переменный ток?

Форма рассчитывает модуль силы для выбранного мгновенного тока. При постоянном внешнем поле и фиксированной геометрии действующий синусоидальный ток позволяет найти действующее значение соответствующей знаковой составляющей силы, но не её пиковый модуль. Для пика нужен пиковый ток; средняя знаковая сила полного симметричного периода равна нулю.

Подходит ли среднее поле для неоднородного участка?

Для прямого участка с постоянным током можно использовать корректно усреднённый по длине вектор поля, если известны все его компоненты. Среднее только модулей обычно недостаточно: направление поля может меняться, а вклады частично компенсироваться. Для произвольного профиля нужны локальные векторные данные и суммирование вдоль проводника.
