Калькулятор измерительного шунта

Сопротивление шунта	0,75 мОм
Потери мощности	1,2 Вт
Доля номинального тока	40 %

Как перевести милливольты с шунта в амперы

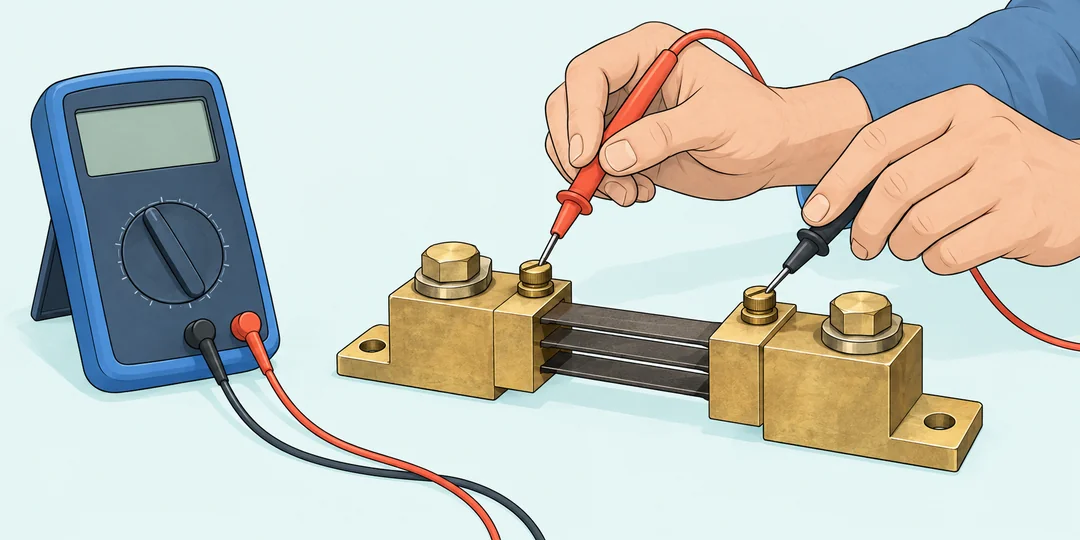

Два тонких щупа на измерительных контактах шунта с отдельными силовыми клеммами

Надпись «100 А / 75 мВ» означает, что при токе 100 А между измерительными контактами шунта возникает падение напряжения 75 мВ. Подключённый к этим контактам прибор измеряет небольшое напряжение, а по нему можно определить большой ток. Введите оба значения из маркировки и фактическое показание в милливольтах. Основной результат покажет ток со знаком, дополнительные строки – сопротивление шунта и выделяемую на нём мощность.

Проверка работающего устройства. У шунта 100 А / 75 мВ прибор показывает 30 мВ. Получается 40 А, сопротивление равно 0,75 мОм, потери мощности – 1,2 Вт. Ток составляет 40% номинального. Милливольты здесь относятся к самому шунту, а не к напряжению питания устройства: подставлять в последнее поле напряжение аккумулятора нельзя.

Модель предполагает постоянное сопротивление и измеритель с достаточно большим входным сопротивлением. Током, который уходит в измерительный вход, пренебрегают. Если нужно рассчитать дополнительный шунт для стрелочного механизма с заметным собственным током, понадобятся параметры этого механизма и другая схема расчёта. Маркировки произвольного прибора для данной задачи недостаточно.

Сопротивление и потери мощности

R=\frac{U_\mathrm{n}}{I_\mathrm{n}},\qquad I=I_\mathrm{n}\frac{U}{U_\mathrm{n}},\qquad P=I^2R

Индекс n обозначает номинальную точку, U – измеренное напряжение. Первое равенство определяет сопротивление по маркировке, второе пересчитывает показание в ток, третье даёт тепловые потери. Все три следуют из закона Ома. Для формул в основных единицах напряжение выражается в вольтах, сопротивление – в омах, ток – в амперах.

У формы другие удобные единицы: номинальные милливольты, делённые на амперы, сразу дают миллиомы. Так, 75 / 100 = 0,75 мОм, то есть 0,00075 Ом. Для мощности перевод обязателен: 40 А × 30 мВ / 1000 = 1,2 Вт. Если забыть деление на тысячу, небольшой измерительный элемент на бумаге превратится в мощный обогреватель.

Проверка паспортной точки. Для того же шунта 100 А / 75 мВ введём измеренные 75 мВ. Ток станет 100 А, а потери достигнут 7,5 Вт. Это мощность, выделяющаяся именно на шунте; потребитель может получать совершенно другую мощность. Номинальное падение напряжения не является процентом потерь во всей электрической системе.

Сравнение двух измерительных элементов. Шунт 60 А / 30 мВ имеет сопротивление 0,5 мОм. При показании 30 мВ через него проходит 60 А, потери равны 1,8 Вт. Другой шунт 60 А / 60 мВ имеет сопротивление 1 мОм и при своём номинальном токе выделяет 3,6 Вт. Более сильный сигнал удобнее измерять, но за него приходится платить большими потерями.

При выборе измерительной цепи полезно сопоставить величину сигнала с разрешением АЦП. Само по себе большое число разрядов ещё не означает, что прямое подключение даст достаточную точность: имеют значение входной диапазон, усиление, шум и смещение. Этот калькулятор не добавляет усилитель и не рассчитывает его выходное напряжение.

Что означают минус, ноль и превышение номинала

Ток пошёл в обратную сторону. При маркировке 100 А / 75 мВ показание −37,5 мВ даёт −50 А. Потери при этом положительны: 1,875 Вт. Минус показывает направление относительно принятого подключения щупов. Он не означает, что шунт охлаждает цепь или возвращает выделенное тепло в источник; квадрат тока в формуле мощности остаётся положительным.

Проверка нулевого показания. Для шунта 50 А / 50 мВ введём измеренные 0 мВ. Результат – 0 А и 0 Вт при прежнем сопротивлении 1 мОм. Нулевое показание не превращает элемент в проводник с нулевым сопротивлением. А ноль в номинальном токе или номинальном напряжении вводить нельзя: такая пара не задаёт положительное сопротивление измерительного шунта.

Перегрузка по показанию. Шунт 100 А / 75 мВ при введённых 150 мВ даёт 200 А и 30 Вт: ток удвоился, мощность выросла в четыре раза относительно номинальной точки. Форма отметит превышение номинала. Численный результат помогает увидеть масштаб, но не разрешает держать такой режим: допустимость кратковременной перегрузки и охлаждения проверяют по документации конкретного изделия.

Доля номинального тока рассчитывается по модулю: при −50 А для номинала 100 А она составляет 50%. Это удобное сравнение с маркировкой, а не оценка погрешности измерения. Значение 100% не доказывает, что монтаж и температура подходят для длительной работы. Значение ниже 100% также не отменяет требования к контактам и теплоотводу.

Какие измерения нужны для верного ответа

Снимайте напряжение с предназначенных для этого измерительных контактов. Если щупы стоят дальше и в измерение попали силовые провода или контактные соединения, прибор увидит их падение вместе с падением на шунте. Даже небольшая добавка важна рядом с десятками милливольт. В четырёхконтактном исполнении силовой ток и измерение напряжения разведены по разным выводам именно для уменьшения этой проблемы.

Сопротивление может меняться с температурой, а прибор добавляет собственную погрешность и смещение. Шесть значащих цифр в ответе нужны для сравнения расчётов, а не для обещания точности готового измерения. Например, для маркировки 100 А / 75 мВ добавочное смещение 0,1 мВ соответствует примерно 0,133333 А. Ошибка в несколько десятых милливольта может быть заметна при малом полезном сигнале.

Полученные ватты ещё не определяют температуру детали. Нужны условия отвода тепла: материал, контакты, плата, воздух, крепление. Если потери отводятся через отдельный радиатор, его участок можно оценить калькулятором теплового сопротивления радиатора по соответствующим исходным данным. Подставлять температуру воздуха вместо неизвестной температуры шунта в электрический расчёт не требуется: здесь температурной модели сопротивления нет.

Вопросы о подключении и показаниях

При проверке показаний важны точки подключения, режим измерения и назначение маркировки. Для пульсирующего тока дополнительно различают среднее значение и действующее: они отвечают на разные вопросы.

Можно ли определить нагрев по среднему напряжению пульсаций?

В общем случае нет. Среднее падение на постоянном сопротивлении определяет средний ток, а средние потери зависят от среднего квадрата тока. Для импульсов 0 и 100 А с равными длительностями средний ток равен 50 А, но средний квадрат равен 5000 А², а не 2500 А². На шунте 0,75 мОм это 3,75 Вт вместо 1,875 Вт по среднему току.

Что получится, если перепутать шунты 50 и 75 мВ?

Если фактический шунт имеет маркировку 100 А / 75 мВ, а в расчёте указано 100 А / 50 мВ, показание 30 мВ превратится в 60 А вместо верных 40 А. Ошибка составляет 50%. Номинальные амперы без соответствующих милливольт не определяют шкалу, даже если корпуса двух изделий выглядят одинаково.

Можно ли измерить ток, не разрывая цепь?

Шунт должен уже находиться в пути измеряемого тока. Подключение вольтметра к его измерительным контактам не требует включать сам вольтметр последовательно с нагрузкой. Но два щупа на произвольном участке провода не превращают этот участок в известный шунт: для пересчёта нужно знать сопротивление именно между выбранными точками и его стабильность.

Зачем учитывать входное сопротивление вольтметра?

Измеритель создаёт параллельный путь. Модель считает этот ток пренебрежимо малым и показывает ток через резистивный элемент. Если сопротивление входа Rвх сопоставимо с сопротивлением шунта R, ток входа равен U/Rвх и его нужно учитывать отдельно в общей цепи. Для оценки относительного влияния сравнивают R/Rвх, а не только количество цифр на дисплее.

Можно ли параллельно соединить два одинаковых шунта?

В идеальной модели два одинаковых сопротивления делят общий ток поровну, а эквивалентное сопротивление уменьшается вдвое. Пара 100 А / 75 мВ при общем падении 75 мВ проводила бы суммарно 200 А. В реальной сборке распределение зависит от сопротивлений соединений и температур. Этот арифметический результат не подтверждает допустимость произвольного параллельного монтажа.

Как проверить влияние допуска сопротивления?

При фиксированном измеренном напряжении ток обратно пропорционален сопротивлению. Если фактическое R на 1% выше принятого, настоящий ток равен расчётному, делённому на 1,01. Для результата 40 А это примерно 39,604 А. Допуск шунта описывает только одну часть погрешности; к нему нельзя автоматически приравнять погрешность всего измерительного канала.

Показывает ли этот расчёт ток короткого замыкания?

Он пересчитывает уже заданное падение напряжения по характеристике шунта. Ток короткого замыкания зависит от источника, проводки, контактов и времени после возникновения повреждения. Номинал 100 А на шунте не ограничивает ток цепи до 100 А и не означает, что шунт выполняет функцию предохранителя. Для такой задачи исходных данных данной формы недостаточно.
