Калькулятор NTC-термистора

Сопротивление NTC меняется вместе с температурой

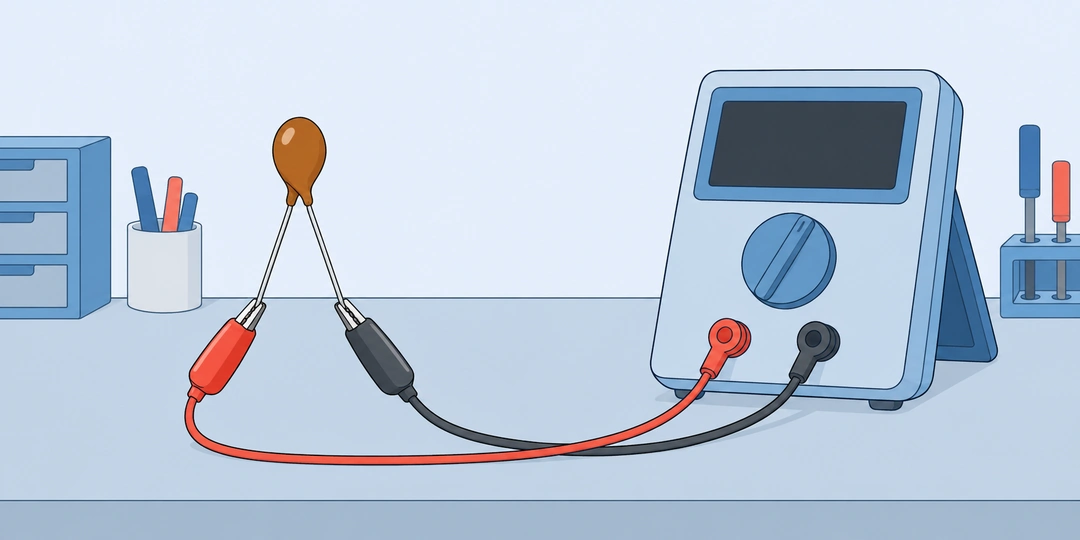

Небольшой NTC-термистор с двумя выводами подключён измерительными зажимами к омметру

NTC-термистор уменьшает сопротивление при нагреве. Поэтому одинаковая деталь может показывать десятки килоом на холоде и несколько килоом в тёплой среде. Для пересчёта недостаточно одного номинала: нужны опорное сопротивление R₀, температура, к которой оно относится, и коэффициент β из паспорта.

Калькулятор решает две задачи по beta-модели. Можно найти сопротивление при заданной температуре или восстановить температуру по измеренному сопротивлению. Начальные 10 000 Ом при 25 °C и β = 3950 К являются учебным набором. Это не выбор конкретной детали и не утверждение, что любой термистор «10k» имеет такую характеристику.

Ответ относится к температуре самого чувствительного элемента. Чтобы считать её температурой окружающей среды, нужно дождаться теплового равновесия и ограничить самонагрев измерительным током. Находящаяся в воздухе бусина и щуп в жидкости могут иметь одинаковую статическую характеристику, но разную скорость установления показаний.

Beta-модель и опорная точка

Пара R₀ и T₀ задаёт одну точку характеристики. T₀ часто равна 25 °C, но это не обязательное условие формулы. Коэффициент β, также обозначаемый B, задаётся в кельвинах. Он определяет наклон зависимости логарифма сопротивления от обратной абсолютной температуры.

R=R_0\exp\left[\beta\left(\frac{1}{T}-\frac{1}{T_0}\right)\right]

В этой формуле T и T₀ выражаются в кельвинах: к градусам Цельсия прибавляется 273,15. Для 25 °C получаем 298,15 К, для 50 °C 323,15 К. Подстановка 25 и 50 прямо в обратные температуры дала бы другую зависимость. Если T = T₀, выражение в квадратных скобках равно нулю, а сопротивление точно равно R₀.

Обратная задача получается после логарифмирования отношения R/R₀. Сопротивления должны быть выражены в одинаковых единицах; форма принимает омы. Один килоом равен 1000 Ом, поэтому измеренные 3,58818 кОм нужно вводить как примерно 3588,18 Ом.

T=\frac{1}{1/T_0+\ln(R/R_0)/\beta},\qquad t_{\mathrm{C}}=T-273.15

Обе абсолютные температуры должны быть положительными. Ноль градусов Цельсия допустим, абсолютный нуль −273,15 °C не входит в область расчёта. Отрицательные показания Цельсия сами по себе не являются ошибкой. R₀, измеренное R и β тоже положительны.

Проверка измерения и сравнение параметров

🌡️ Ожидаемое сопротивление в тёплой среде. Для R₀ = 10 000 Ом при 25 °C и β = 3950 К температура элемента 50 °C даёт около 3588,18 Ом. Это число можно сопоставить с измерением после установления температуры. Оно не заменяет паспортный допуск и не доказывает точность термостата; прежде всего проверяется порядок величины.

❄️ Проверка диапазона омметра на холоде. При тех же R₀, T₀ и β температура −20 °C даёт около 105 385 Ом, или 105,385 кОм. Сопротивление выросло более чем в десять раз относительно опорной точки. При планировании измерения диапазон прибора нужно выбирать для холодного конца, а не только по надписи «10 кОм».

🔎 Температура по отсчёту сопротивления. При R₀ = 10 000 Ом, T₀ = 25 °C и β = 3950 К измеренные 5000 Ом соответствуют примерно 41,4602 °C. Уменьшение сопротивления вдвое не означает удвоение температуры по шкале Цельсия. Связь нелинейная; для интерпретации отсчёта используйте обратную модель, а не линейную пропорцию.

🧩 Замена детали с другим коэффициентом. Оставим номинал 10 000 Ом при 25 °C и сравним две β: 3950 и 3435 К. При 50 °C первая модель даёт 3588,18 Ом, вторая 4101,19 Ом. Прибор, настроенный на первую характеристику, не станет правильно измерять вторую только благодаря совпадению сопротивления при 25 °C.

📍 Опорный номинал указан при другой температуре. Пусть R₀ = 10 000 Ом относится к 0 °C, а β = 3950 К. Тогда при 25 °C модель даёт примерно 2974,37 Ом. Если ошибочно оставить в поле T₀ привычные 25 °C, получится 10 000 Ом. Поэтому температура номинала является частью исходных данных, а не оформлением паспортной строки.

⚖️ Сравнение датчиков с разными номиналами. Для первой модели возьмём R₀ = 10 000 Ом и измеренные R = 5000 Ом, для второй R₀ = 100 000 Ом и R = 50 000 Ом. При одинаковых T₀ = 25 °C и β = 3950 К обе дают 41,4602 °C: отношение R/R₀ одинаково. Но подключённый к ним один и тот же резистор делителя даст разные напряжения. Номиналы нельзя считать взаимозаменяемыми для всего измерительного тракта.

Где приближение заканчивается

В действительности B может меняться с температурой. Паспорт обозначает интервал, по которому он определён, например B25/85. Выбирайте коэффициент для рассматриваемого участка и сверяйте результат с паспортной R/T-таблицей, если требуется более точное преобразование. Универсального обещания «ошибка не больше одного градуса» у одной beta-модели нет.

Разрешённый формой температурный ввод не является рабочим диапазоном конкретной детали. Экстраполяция далеко за паспортные пределы сохраняет математическую экспоненту, но не подтверждает свойства материала и корпуса. Шесть значащих цифр ответа также не учитывают допуски R₀, β, измерителя и теплового контакта.

Обратный расчёт имеет собственную границу. Знаменатель 1/T₀ + ln(R/R₀)/β должен быть положительным. Для учебных 10 000 Ом при 25 °C и β = 3950 К формальная нижняя асимптота сопротивления равна примерно 0,0176323 Ом при неограниченном росте температуры. Ввод 0,001 Ом не даёт положительной температуры в кельвинах. Это повод проверить параметры и область модели, а не принять отрицательные кельвины или бесконечный ответ.

Паспорт, схема измерения и температурная ошибка

Измерение сопротивления, преобразование напряжения и тепловая реакция относятся к разным частям задачи. Ошибка в одной из них не устраняется более точным вычислением экспоненты.

Что означает B25/85: это число 2585?

Нет. Индексы обозначают две температуры, обычно 25 и 85 °C, по сопротивлениям при которых определён коэффициент. Сам B отдельно указан в кельвинах. B25/50 и B25/85 одной детали могут различаться, потому что реальная характеристика не обязана иметь постоянный наклон на всех интервалах.

Можно ли узнать β только по маркировке 10k?

Нет: 10k сообщает сопротивление 10 кОм при указанной опорной температуре, но не задаёт весь температурный закон. Для определения β по двум измерениям нужны разные известные температуры и соответствующие сопротивления: β = ln(R₁/R₂)/(1/T₁−1/T₂), с T в кельвинах. Такое определение характеризует выбранный интервал; одна точка задаёт только номинал.

Можно ли измерить сопротивление, не отключая термистор от схемы?

Параллельные пути могут изменить показание омметра. Например, два сопротивления по 10 кОм параллельно дают 5 кОм, хотя сам термистор остался 10 кОм. Подстановка такого отсчёта при учебных параметрах ошибочно укажет нагрев. Перед интерпретацией убедитесь, что измерено сопротивление элемента, а не всей окружающей цепи.

Чем beta отличается от уравнения Стейнхарта–Харта?

Классическое уравнение использует 1/T = A + b·lnR + c·(lnR)³ и три коэффициента, согласованные с единицей сопротивления. Beta-модель соответствует частному случаю c = 0, b = 1/β, A = 1/T₀−lnR₀/β. Нельзя подставить паспортное β = 3950 К в поле b другого уравнения: это разные параметры. Для более широкой характеристики используют применимые коэффициенты или таблицу конкретной детали.

Почему код АЦП нельзя вводить вместо сопротивления?

Код относится к входному напряжению и опорному диапазону преобразователя. Сначала нужно восстановить напряжение с учётом определения кода, затем получить сопротивление из схемы. Калькулятор делителя напряжения помогает связать резисторы с выходом, а расчёт разрешения АЦП объясняет электрический шаг. Ни один из этих шагов не является самим beta-преобразованием.

Как оценить самонагрев от измерительного тока?

Выделенная мощность равна I²R. При 100 мкА и сопротивлении 10 000 Ом это 0,1 мВт. Если для данной установки известен коэффициент рассеяния 2 мВт/К, такая мощность соответствует приближённому повышению температуры на 0,05 К в установившемся состоянии. Эти условия служат примером, а не универсальной рекомендацией по току: теплоотвод зависит от среды, монтажа и корпуса.

Означает ли правильный пересчёт, что датчик уже догнал среду?

Нет. Статическая зависимость переводит текущее сопротивление в температуру элемента. После переноса в новую среду он ещё может нагреваться или охлаждаться. Калькулятор отклика датчика отдельно оценивает это отставание по постоянной времени. Длительное ожидание уменьшает инерционную ошибку, но не устраняет установившийся самонагрев.
