Калькулятор отклика датчика температуры

Доля изменения	63,2121 %
Среда минус датчик	+22,0728 °C

Почему показание догоняет температуру среды

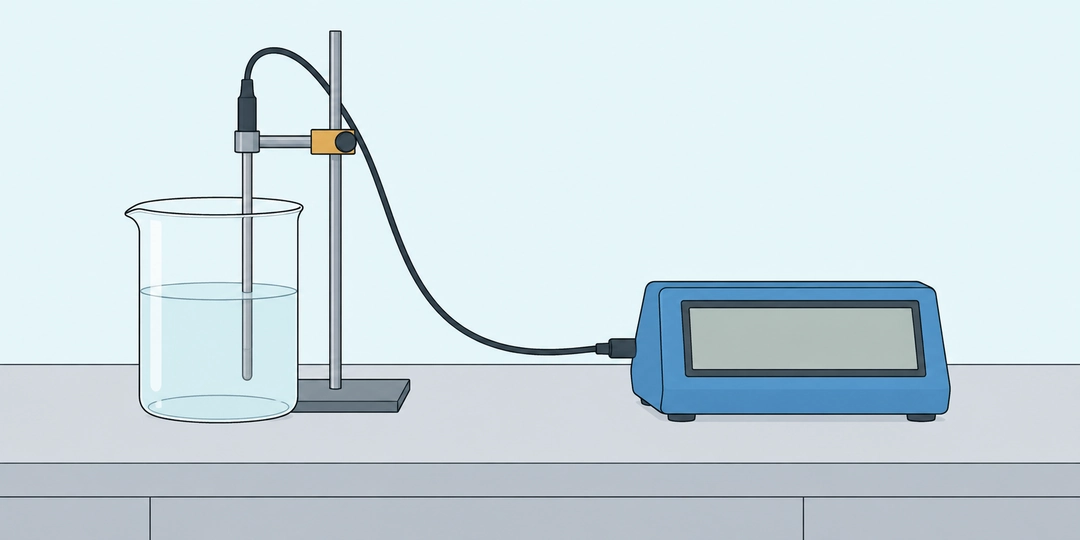

Температурный щуп в стакане с жидкостью подключён к настольному измерительному прибору

После переноса щупа из прохладного помещения в тёплую жидкость его показание меняется постепенно. Чувствительный элемент и корпус должны обменяться теплом со средой. Поэтому температура, которую прибор показывает через несколько секунд, может заметно отличаться от температуры жидкости, даже если калибровка исправна.

Калькулятор оценивает это отставание по одной постоянной времени. Задайте температуру датчика непосредственно перед переносом, новую постоянную температуру среды, постоянную времени τ и прошедшее время. Главный ответ показывает температуру датчика. Дополнительные строки дают выполненную долю температурного изменения и разницу «среда минус датчик». Положительная разница означает, что датчик ещё холоднее среды; отрицательная означает, что он теплее.

Это приближённая модель одного теплового звена. Она предполагает мгновенную смену среды, постоянные условия теплообмена и отсутствие существенного самонагрева. Несколько тепловых звеньев, задержка передачи тепла через защитную оболочку или изменяющаяся температура жидкости могут потребовать другой модели. Расчёт не выбирает датчик и не устанавливает допустимую погрешность измерения.

Постоянная времени и доля температурного изменения

T(t)=T_0+(T_{\mathrm{env}}-T_0)\left(1-e^{-t/\tau}\right)

Здесь T₀ обозначает начальную температуру датчика, Tenv температуру среды, t время после её изменения. Постоянная времени τ задаётся в тех же единицах времени, что и t; в форме это секунды. Температуры вводятся в градусах Цельсия. Их разности численно совпадают с разностями в кельвинах, поэтому отдельный перевод для этой формулы не нужен.

Через одну τ датчик проходит около 63,2121% пути от начальной температуры к конечной. Оставшиеся 36,7879% относятся к исходному температурному скачку. Через три τ выполнено около 95,0213%, через пять около 99,3262%. Экспонента приближается к конечной температуре, но при ненулевом скачке не достигает её точно за конечное время. Совпадение округлённых чисел на экране не доказывает полного отсутствия остатка.

Постоянная времени зависит от установки. Движение среды, погружение, тепловой контакт, корпус и защитная оболочка меняют передачу тепла. Значение, полученное в перемешиваемой жидкости, нельзя автоматически переносить на неподвижный воздух. Теплоёмкость тела помогает понять, сколько энергии нужно для изменения его температуры, однако для времени реакции также нужен характер теплообмена со средой. Для установившегося отвода тепла от силового прибора используйте расчёт теплового сопротивления радиатора. Он определяет температурный предел после установления режима, а не скорость показаний щупа.

Форма принимает нагрев и охлаждение, отрицательные температуры выше абсолютного нуля и нулевое прошедшее время. При одинаковых температурах среда не создаёт скачка: главный ответ остаётся постоянным, а доля изменения скрывается. Постоянная времени должна быть положительной. Физическая нижняя граница −273,15 °C для ввода не означает, что конкретный прибор работает во всём разрешённом математическом диапазоне.

Перенос щупа, смена установки и время ожидания

Для каждой ситуации постоянная времени задана для конкретных условий. Сравнивайте показание с температурой среды и учитывайте, от какой температуры начался новый участок измерения.

Первое показание в тёплой жидкости

Щуп перед погружением имеет 20 °C, жидкость поддерживается при 80 °C. Для данной установки τ = 10 с. Через 10 с расчёт даёт 57,9272 °C, а не 80 °C. Из скачка 60 °C выполнено 63,2121%; среда теплее датчика ещё на 22,0728 °C. Это позволяет оценить, насколько ранний отсчёт отличается от установившегося показания при выбранной модели.

Охлаждение после горячей среды

Теперь тот же щуп начинает при 80 °C и переносится в среду 20 °C. При τ = 10 с через 10 с получится 42,0728 °C. Выполненная доля остаётся 63,2121%, но разница «среда минус датчик» равна −22,0728 °C. Отрицательный знак описывает направление отставания. Он не является ошибкой и не меняет смысл постоянной времени.

Переход через ноль градусов

Лабораторный щуп после холодной выдержки имеет −20 °C; новая среда поддерживается при 20 °C. При τ = 5 с и времени 5 с показание составит 5,28482 °C. Доля 63,2121% относится к скачку 40 °C, а не к числу 20 на шкале. Остаток 14,7152 °C показывает, что переход через ноль сам по себе не означает завершения реакции.

Более медленный теплообмен в другой установке

Для перехода 20→80 °C оставим время наблюдения 10 с, но возьмём измеренное в новой установке τ = 20 с. Показание получится 43,6082 °C: выполнено только 39,3469% изменения, разница со средой 36,3918 °C. При τ = 10 с в первом случае было 57,9272 °C. Сравнение показывает влияние теплообмена; калькулятор не выводит новое τ из названия материала или жидкости.

Ожидание до выбранного остатка

При начальных 20 °C, среде 80 °C и τ = 10 с через 30 с температура датчика равна 77,0128 °C. Остаётся 2,98722 °C. Если для задачи выбран остаток не более 0,5 °C, требуется около 47,8749 с: это 10·ln(60/0,5). Подстановка этого времени даст примерно 79,5 °C. Выбранные 0,5 °C являются условием примера; они не учитывают отдельную калибровочную ошибку или неоднородность среды.

Повторный перенос до установления температуры

После первых 10 с в среде 80 °C щуп из первого примера успел нагреться до 57,9272335 °C. Его сразу переносят в постоянную среду 40 °C. Для нового участка вводим текущие 57,9272335 °C как начальную температуру, оставляем τ = 10 с и начинаем отсчёт заново. Через следующие 10 с результат равен 46,5951 °C. Разница −6,59506 °C показывает продолжающееся охлаждение. Два последовательных участка не следует считать одним скачком с первоначальных 20 °C.

Тепловое отставание и измерительный тракт

Удобно отделять динамику щупа от преобразования его сигнала. Перевод выхода 4–20 мА в температуру через масштабирование сигнала датчика не устраняет тепловую инерцию. Правильно пересчитанное значение может всё ещё отражать температуру чувствительного элемента, который не успел догнать среду. Время ожидания определяется динамикой, а не только диапазоном выходного тока.

Электроника также может замедлять показание. Усилитель, цифровое усреднение и фильтр прибора добавляют собственный отклик. Оценка полосы операционного усилителя относится к электрическому тракту; она не заменяет тепловую постоянную времени щупа. Если наблюдаемая кривая заметно отличается от одной экспоненты, полезнее измерить полный переходный процесс, чем подбирать одно число τ под все его участки.

У резистивного NTC-датчика статическую характеристику описывает отдельный калькулятор NTC-термистора. Он переводит сопротивление в температуру элемента по паспортным параметрам, а ожидание теплового равновесия остаётся задачей отклика.

Вопросы о паспортных временах и условиях измерения

Перед использованием паспортного времени проверьте, к какой доле перехода и к какой среде оно относится. Следующие ответы помогают не смешать динамическое отставание, калибровку и обработку показаний.

Как перевести время t90 в постоянную времени?

Для одной экспоненты t90 = τ·ln10, поэтому τ = t90/2,302585. Например, t90 = 23,0259 с соответствует τ около 10 с. Подстановка самого t90 в поле τ завысит оценку инерции. Если паспорт задаёт t95, делите его на ln20, около 2,995732. Эти переводы действуют для принятой однополюсной модели, а не автоматически для любой формы переходной кривой.

Почему 90% отклика не равно 90% температуры среды?

Процент относится к изменению между начальной и конечной температурами. Для перехода 20→80 °C выполненные 90% дают 20 + 0,9·60 = 74 °C, а не 72 °C. Для охлаждения 80→20 °C те же 90% дают 26 °C. Процент абсолютного значения в градусах Цельсия зависел бы от выбранного нуля шкалы и не описывал бы тепловой переход.

От какого момента отсчитывать время?

От изменения условий, которое принято за ступень: например, от помещения чувствительной части щупа в новую среду. Нулевое время означает состояние непосредственно перед началом тепловой реакции, а не нулевую температуру. Если погружение занимает заметное время, заранее выберите воспроизводимое начало отсчёта; такая процедура сама может отличаться от идеальной мгновенной ступени.

Как оценить τ по собственному измерению?

Создайте воспроизводимый переход между двумя постоянными температурами и запишите кривую. Время достижения T₀ + 0,6321206·(Tenv−T₀) даёт оценку τ. Сохраняйте одинаковые погружение, движение среды и крепление. Если среда сама дрейфует или показание имеет заметную задержку перед началом реакции, один отсчёт на уровне 63,2% может плохо характеризовать весь процесс.

Исправляет ли длительное ожидание систематическую ошибку?

Нет. Оно уменьшает динамическое отставание, но не устраняет смещение калибровки, температурный градиент среды или самонагрев чувствительного элемента. При выделении электрической мощности установившаяся температура элемента может оказаться выше окружающей. Тогда для конечного показания нужна модель этого смещения, а не просто увеличение времени в формуле без самонагрева.

Можно ли использовать формулу при непрерывном нагреве среды?

Нельзя подставить конечную температуру линейно нагревающейся среды и считать, что она существовала весь интервал. Здесь среда постоянна после скачка. Последовательные реальные ступени можно считать отдельными участками, перенося конечную температуру датчика в начало следующего. Для непрерывного изменения нужен расчёт с температурой среды как функцией времени; такой режим в форму не входит.

Можно ли сложить время щупа и время цифрового фильтра?

Не как точное правило. Последовательно соединённые тепловое и электрическое звенья обычно дают переход другой формы, чем одна экспонента с суммой постоянных времени. Если одно звено значительно медленнее, оно может определять основную часть наблюдаемого отклика. Для сопоставимых звеньев оценивайте весь тракт и не принимайте усреднение дисплея за свойство одного чувствительного элемента.
