Конвертер шумовой температуры и NF

Линейный коэффициент F	1,99526

Как связаны NF и шумовая температура

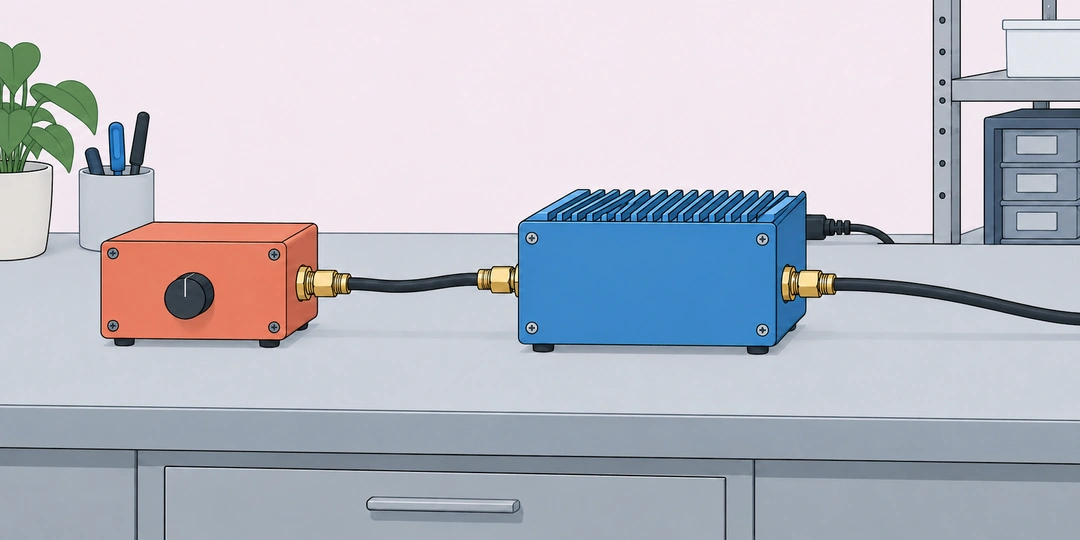

Источник шума соединён коаксиальным кабелем с RF-усилительным модулем на лабораторном столе

Перевести паспортные 3 дБ. Если коэффициент шума NF указан как 3 дБ, при стандартной опорной температуре 290 К ему соответствует эквивалентная шумовая температура около 288,626 К. Дополнительный ответ F ≈ 1,99526 показывает тот же коэффициент в линейной форме. Это описание собственного шума устройства, приведённого ко входу, а не указание на температуру его корпуса.

Усилитель может описываться через NF в децибелах или через Te в кельвинах. Эти записи позволяют сравнить вклад устройства в шум, если сохранены одинаковые условия. Выберите известную величину в форме и введите её значение. Конвертер показывает целевой параметр и линейный F; измерение шума, усиления или физической температуры он не выполняет.

F=10^{\mathrm{NF}/10},\quad T_e=T_0(F-1)

Noise factor F безразмерен. Noise figure NF есть его логарифмическая запись: NF = 10 log10 F. Множитель 10 относится к отношениям мощностей. Подмена его множителем 20, который встречается в задачах амплитуды, даст другой результат. В форму вводится NF в дБ, а не готовое линейное число F. Ни F, ни NF не обозначают усиление самого устройства.

Эквивалентная температура не измеряет нагрев

Эквивалентная входная шумовая температура описывает, какой дополнительный входной шум воспроизвёл бы собственный шум устройства в модели идеального нешумящего приёмника. Приведение ко входу позволяет сравнивать устройства независимо от того, насколько они усилили сигнал и шум на выходе. Реальный усилитель при этом остаётся обычным физическим устройством со своими условиями питания и охлаждения.

Опорная температура T₀ = 290 К выбрана как стандартное соглашение для определения F. Это 16,85 °C, но такое соглашение не означает, что усилитель или испытательное помещение должны иметь такую температуру. Фактическая температура, частота и режим устройства могут влиять на его шумовые характеристики; введённый NF должен относиться к условиям, которые вы рассматриваете.

Вычитаемая единица в F − 1 отделяет добавленный шум от опорного входного шума. Поэтому NF = 0 дБ означает F = 1 и Te = 0 К: идеальная модель не добавляет собственного шума. Это не утверждение, что исчез шум входного источника или что корпус достиг абсолютного нуля. Оба направления принимают значения от нуля; отрицательные NF и Te не входят в обычную модель этой формы.

Отделить шумовой параметр от нагрева. При NF = 10 дБ линейный F равен 10, а Te = 290 × 9 = 2610 К. Полученное большое число не требует нагреть устройство до 2610 К. Оно выражает добавленный шум через эквивалентную входную температуру; перевод такого результата в градусы корпуса не имеет физического смысла.

Как сравнить значения из разных спецификаций

Проверить малый коэффициент шума. NF = 0,1 дБ соответствует Te ≈ 6,75497 К, а F ≈ 1,02329. Малое число в децибелах не следует умножать напрямую на 290. Сначала выполняется переход к линейному F, затем вычитается единица. Особенно важно сохранять эту последовательность, когда значение близко к нулю.

Сравнить два усилителя. Для NF = 0,5 дБ получаем Te ≈ 35,3854 К, для NF = 1 дБ получаем около 75,0884 К. Во второй записи NF вдвое больше, но эквивалентная температура выросла примерно в 2,12 раза. Логарифмическая шкала не сохраняет обычные пропорции. Сравнение имеет смысл при одной частоте и сопоставимых условиях источника.

\mathrm{NF}=10\log_{10}\left(1+\frac{T_e}{290\,\text{К}}\right)

Прочитать спецификацию в кельвинах. Если собственная приведённая шумовая температура устройства составляет 50 К, обратный перевод даёт NF ≈ 0,690809 дБ и F ≈ 1,17241. В этом направлении в числовое поле вводят именно 50 К. Нельзя ввести температуру воздуха 50 °C вместо Te только потому, что в обеих задачах используется слово «температура».

Перевести ограничение для проекта. Пусть задача требует Te не более 100 К при заданных условиях. Это соответствует NF не более примерно 1,28667 дБ. Обратный перевод помогает выразить одно требование в другой шкале. Он не выбирает подходящий компонент: нужно отдельно проверить, при какой частоте, питании и согласовании производитель получил свой NF.

Более низкие NF и Te описывают меньший собственный шум в этой модели. Но выбрать приёмник только по одному из этих чисел нельзя: важны усиление, диапазон частот и условия применения. Конвертер помогает привести записи к общей шкале, а не выдаёт оценку качества устройства или обещание дальности связи.

Что нужно для расчёта мощности и чувствительности

Шумовая температура сама по себе ещё не является мощностью. В классической модели теплового шума для перехода к доступной мощности нужны также полоса и постоянная Больцмана. Расчёт теплового шума решает эту отдельную задачу. При этом собственная Te устройства и физическая температура источника обозначают разные вклады, которые нельзя заменять друг другом.

Если перед приёмником находится несколько звеньев, перевести NF каждого недостаточно для получения общего ответа. Их вклад зависит от положения в тракте и усиления предыдущих звеньев. Калькулятор шума каскада учитывает такую последовательность. Складывать значения NF в дБ как обычные последовательные потери нельзя.

Для оценки минимального входного сигнала дополнительно задают полосу и требуемое отношение сигнал/шум. Это задача расчёта чувствительности приёмника. Два устройства с одинаковым NF могут иметь разные требования к принимаемому сигналу, если отличаются их полоса и условия обнаружения.

Числа в форме не содержат информации о частоте измерения, согласовании или погрешности паспорта. Сохранённая ссылка восстанавливает только выбранное направление и введённое значение. Шесть значащих цифр удобны для сверки преобразования; они не повышают точность исходного измерения. Неокруглённые промежуточные значения используются при расчёте независимо от вида ответа.

Измерения, потери и погрешность

При работе с паспортными данными важно отделять собственный шум приёмника от входного источника и учитывать условия измерения. Простое преобразование NF и Te не выполняет калибровку и не определяет недостающие параметры тракта.

Можно ли определить NF по одному измерению шумовой мощности?

Одного показания обычно недостаточно. Нужно знать полосу, усиление и вклад шума входного источника, а также отделить шум измерительного прибора. Одинаковая выходная мощность может получиться при разных усилениях и собственных шумах. Здесь переводится уже известный NF или Te; процедура определения этих параметров по измерениям не рассчитывается.

Почему 3 дБ не дают ровно 290 К?

Ровно 290 К соответствуют F = 2 и NF = 10 log10 2 ≈ 3,01029996 дБ. Округлённые 3 дБ дают 288,626071 К, примерно на 1,37393 К меньше. Это следствие округления логарифмического значения, а не изменение стандартной опоры. Если исходное число дано как 3 дБ, форма не заменяет его молча на 3,0103.

Какова шумовая температура пассивного аттенюатора?

Для согласованного пассивного аттенюатора при физической температуре T0 = 290 К линейный F равен линейному коэффициенту потерь. Поэтому потери 2 дБ дают Te около 169,619 К. Условие температуры существенно: при другой физической температуре это равенство в таком виде не применяется. Конвертер не выводит свойства неизвестного кабеля или аттенюатора из одного его названия.

Можно ли сравнивать одинаковый NF на разных частотах?

Перевод даёт одинаковую Te для одинакового введённого NF при общей опоре. Однако само устройство может иметь другой NF на другой частоте. Сравнивать два паспортных числа как равнозначные характеристики стоит только с учётом частоты и условий источника. Преобразование шкалы не переносит результат измерения на новый диапазон.

Шумовая температура антенны равна Te усилителя?

Нет. Антенна и окружающая среда задают шум входного источника, а Te усилителя описывает его собственный добавленный шум, приведённый ко входу. В простой согласованной модели приёмника эти входные вклады учитываются линейно. Нельзя взять полную системную температуру с шумом антенны и выдать её перевод за NF одного усилителя.

Что означает минимальный NF в паспорте?

Минимальный NF относится к оптимальным для шума условиям источника при указанной частоте и режиме устройства. Он не гарантирует такое же значение при любом подключении. Для фактического согласования могут потребоваться дополнительные шумовые параметры. Форма переводит введённое число и не подбирает сопротивление источника, обеспечивающее минимум.

Как перевести погрешность ±0,1 дБ в кельвины?

Переведите обе границы отдельно. Для NF = 3 ± 0,1 дБ интервал 2,9…3,1 дБ соответствует Te примерно 275,455…302,104 К. Получаются неодинаковые отклонения вниз и вверх от 288,626 К, поскольку связь экспоненциальная. Постоянной универсальной поправки в кельвинах на каждый децибел нет: она зависит от исходного NF.
