Калькулятор шума каскада

Общее усиление	30 дБ

Как звенья тракта ухудшают отношение сигнала к шуму

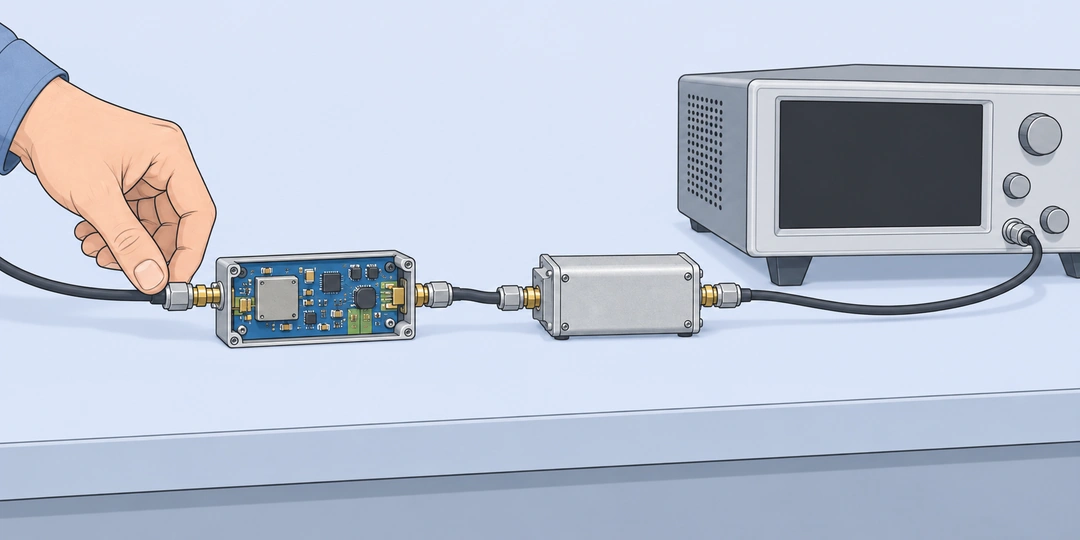

Рука инженера соединяет малошумящий модуль, фильтр и измерительный приёмник коаксиальными кабелями

Два звена с усилениями 20 и 10 дБ и коэффициентами шума 2 и 6 дБ дают общий NF около 2,08093 дБ. Усиление всей цепи составляет 30 дБ. Шумовые показатели не складываются до 8 дБ: первое звено усиливает сигнал до того, как второе добавит свой шум. Поэтому важны параметры отдельных блоков и порядок их соединения.

Этот расчёт помогает сравнить последовательность усилителей, фильтров и потерь в линейном тракте. Звено 1 находится у входа, следующие расположены ближе к выходу. В каждой строке нужны усиление мощности G и коэффициент шума NF в децибелах. Отрицательное усиление означает потери: для ослабления 3 дБ в поле G вводят −3, а не +3.

Модель предполагает согласованные порты и совместимые параметры звеньев. NF относится к определению с опорной температурой источника 290 K. Сам по себе хороший итог не доказывает, что реальный приёмник выдержит сильный соседний сигнал или обеспечит нужную вероятность обнаружения. Здесь считается ухудшение отношения сигнала к шуму, без перегрузки и нелинейных искажений.

Децибелы и линейные коэффициенты

Линейный коэффициент шума F равен отношению входного SNR к выходному SNR. Например, F = 2 означает ухудшение этого отношения вдвое; в децибелах это NF ≈ 3,01030 дБ. NF = 0 соответствует F = 1, идеальному звену без дополнительного ухудшения. Это не означает, что шум источника исчез или на выходе осталось только полезное колебание.

F_i=10^{NF_i/10},\qquad G_i=10^{g_i/10}

В формуле gᵢ обозначает введённое усиление в дБ, а Gᵢ его линейный коэффициент мощности. Для обоих показателей используется 10log, а не 20log амплитуды. Усиление 20 дБ соответствует G = 100; усиление −3 дБ соответствует G ≈ 0,501187. Входные NF должны быть неотрицательными, усиления могут иметь любой знак.

NF звена и его усиление должны относиться к одной рабочей частоте и режиму. Нельзя объединять минимальный NF из одной точки графика с максимальным усилением из другой и считать результат паспортным свойством тракта. Температура, питание, нагрузка и выбранный режим усиления тоже должны соответствовать исходным данным.

Почему первый усилитель имеет особый вес

\begin{aligned}F_{\Sigma}&=F_1+\frac{F_2-1}{G_1}+\frac{F_3-1}{G_1G_2}+\cdots\\NF_{\Sigma}&=10\log_{10}F_{\Sigma}\end{aligned}

Формула Фрииса приводит дополнительные шумы следующих звеньев к входу всей цепи. Из каждого позднего F вычитается 1: шум входного источника уже учтён, повторно прибавлять его на каждом шаге нельзя. Собственный шум второго звена делится на усиление первого; шум третьего делится на произведение первых двух усилений.

При G₁ = 100 дополнительный вклад второго звена уменьшается в сто раз. Но усиление первого элемента не уменьшает его собственный NF. При неотрицательных NF общий показатель не бывает ниже NF первого звена. Если ответ почти совпал с ним, это означает небольшой вклад последующих элементов, а не автоматическую идеальность всей цепи.

Общее усиление находится иначе: линейные G перемножаются, поэтому значения в децибелах складываются. Последнее усиление влияет на выходной уровень, но не входит в знаменатель собственного шумового вклада последнего звена. Это объясняет, почему изменение его G при неизменном NF может оставить общий NF прежним.

Усилитель, кабель и дополнительные ступени

Пример 1. Два усилительных звена. Для G₁ = 20 дБ, NF₁ = 2 дБ, G₂ = 10 дБ, NF₂ = 6 дБ получаем NF = 2,08093 дБ и усиление 30 дБ. Второе звено само по себе заметно шумнее, однако его дополнительный шум приведён к входу через стократное усиление. По одной величине 6 дБ нельзя оценить, насколько сильно оно ухудшит готовую цепь.

Пример 2. Потери перед усилителем. Пассивный блок с потерями 3 дБ при физической температуре 290 K имеет G = −3 дБ и NF = 3 дБ. За ним установлен усилитель G = 20 дБ, NF = 2 дБ. Результат: общий NF = 5 дБ, усиление 17 дБ. В этих условиях входные потери добавились к шумовому показателю усилителя, хотя кабель или фильтр не требует собственного питания.

Пример 3. Тот же блок после усилителя. Поменяем два элемента предыдущего примера местами. Усиление останется 17 дБ, но NF уменьшится до 2,02719 дБ. Сравнение показывает, почему одинаковый выходной уровень не означает одинакового качества слабого сигнала. Однако размещение фильтра может определяться также сильными помехами, которые простая шумовая модель не оценивает.

Пример 4. Переключаемое усиление входного звена. Оставим NF₁ = 2 дБ, а у следующего блока G₂ = 10 дБ и NF₂ = 6 дБ. При G₁ = 0, 10 и 20 дБ общий NF составляет соответственно 6,59533, 2,74850 и 2,08093 дБ. Дополнительное усиление снижает влияние позднего шума. Для реального переключаемого усилителя нужно отдельно проверить, остаётся ли его собственный NF неизменным в этих режимах.

Пример 5. Нейтральное соединение. В исходную цепь из примера 1 добавим идеальный двухпорт G = 0 дБ, NF = 0 дБ. Итог останется 2,08093 дБ при усилении 30 дБ, независимо от позиции такого элемента. Это удобная проверка расчёта. Реальный разъём или кабель нельзя назвать нейтральным только потому, что его потери пока не измерены.

Пример 6. Последняя ступень с разным шумом. После исходных двух усилителей добавлен элемент G = −2 дБ, NF = 2 дБ. Получаем NF = 2,08250 дБ и усиление 28 дБ. Если при том же G его NF равен 20 дБ, итог вырастает до 2,33936 дБ. Раннее усиление сильно ослабляет поздний вклад, но не позволяет всегда исключать последний блок из шумового бюджета.

Где заканчивается применимость модели

Для пассивного согласованного элемента равенство NF его потерям в дБ справедливо при физической температуре 290 K. Более горячий или охлаждённый элемент требует другого шумового параметра. Опорная температура в определении NF и фактическая температура каждого устройства имеют разные роли. Эквивалентная шумовая температура помогает перевести описание добавленного шума, но не является температурой корпуса.

При рассогласовании часть мощности отражается, а шумовой показатель активного устройства может зависеть от импеданса источника. Двух чисел на звено недостаточно для полного анализа такой цепи. Аналогично нельзя без проверки подставлять паспортный SSB или DSB NF смесителя: преобразование частоты и зеркальный канал требуют отдельной модели.

Расчёт сохраняет малые ненулевые показатели и не формирует огромные линейные произведения без необходимости. Непредставимый итог вызывает ошибку, а не бесконечность или ложный ноль. Шесть значащих цифр позволяют сравнивать вычисления; точность измеренных параметров от этого не возрастает.

Частота, температура и реальные измерения

Паспортное число NF полезно только вместе с условиями его определения. Для преобразователей частоты, горячих потерь и измерительного оборудования могут понадобиться дополнительные параметры.

Можно ли взять NF и усиление на разных частотах?

Так получится искусственная пара свойств, которой у устройства может не быть. Например, NF измерен на 100 МГц, а усиление взято на 900 МГц: общий результат не описывает ни одну из этих частот. Для широкополосного тракта расчёт повторяют с согласованными наборами параметров по частоте. Среднее двух NF не заменяет такую проверку.

Что вводить для аттенюатора при температуре не 290 K?

Для согласованного пассивного элемента с линейными потерями L и физической температурой T коэффициент шума равен F = 1 + (L − 1)T/290. Например, при L = 2 и T = 580 K получается F = 3, NF ≈ 4,77121 дБ, хотя потери составляют около 3,01030 дБ. Нужно использовать NF для фактических условий, а не автоматически приравнивать его потерям.

Подойдёт ли паспортный SSB или DSB NF смесителя?

Не всегда. Смеситель переносит шум из разных частотных областей, а фильтрация зеркального канала меняет его вклад. Нельзя гарантированно решить задачу простым выбором SSB вместо DSB. Обычная формула подходит только если подсистема действительно сведена к совместимому эквивалентному двухпорту; иначе нужны сведения о преобразовании и шумах обеих полос.

Почему большее усиление иногда ухудшает приём?

Сильный сигнал может вызвать компрессию или интермодуляционные продукты. Шумовой расчёт предполагает линейную работу и таких искажений не видит. Если усилитель сделал общий NF меньше, это ещё не подтверждает достаточный запас по перегрузке. Его оценку проводят отдельно с уровнями полезного сигнала и помех, а не по одному итоговому NF.

Можно ли ввести SNR АЦП вместо его NF?

Нет: паспортный SNR АЦП обычно задан для определённой амплитуды сигнала, полосы и режима преобразования. Это не отношение входного SNR к выходному. Для включения АЦП в шумовой бюджет требуется эквивалентная модель с подходящим нормированием и условиями на входе. Перенос числа SNR в поле NF изменит физический смысл расчёта.

Как ширина фильтра связана с итоговым шумом?

NF описывает ухудшение SNR в принятых условиях, а абсолютная мощность шума зависит также от полосы. При неизменной температуре удвоение шумовой полосы удваивает kTB, что соответствует росту мощности примерно на 3,01030 дБ. Для такого шага нужен расчёт теплового шума. Полосу по уровню −3 дБ не всегда можно считать эквивалентной шумовой полосой.

Достаточно ли общего NF для чувствительности приёмника?

Нужны ещё шумовая полоса и требуемое отношение сигнала к шуму для выбранного критерия обнаружения. Например, одинаковый NF не даёт одинакового входного порога при полосах 25 и 250 кГц: тепловой шум отличается на 10 дБ. Расчёт чувствительности приёмника связывает эти величины. NF в дБ нельзя читать как готовую мощность сигнала в dBm.
