Калькулятор резистора базы транзистора

Ток базы	10 мА
Потери в резисторе	42 мВт

Как выбрать резистор для транзисторного ключа

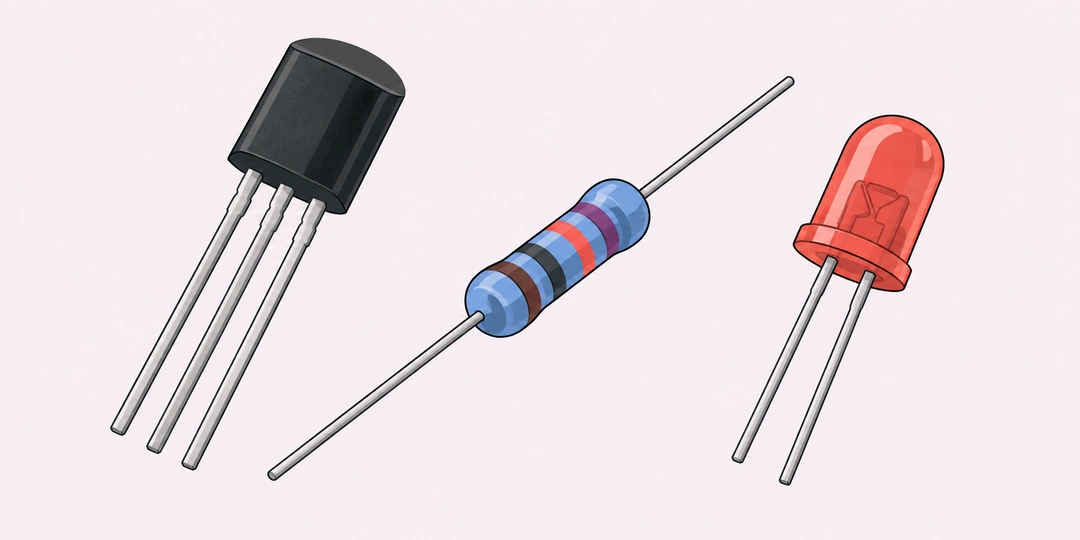

Транзистор, базовый резистор и светодиод для электронного ключа

Базовый резистор ограничивает ток, которым управляют биполярным транзистором. Для нагрузки 100 мА, управляющего напряжения 5 В, напряжения база-эмиттер 0,8 В и отношения токов Ic/Ib = 10 расчёт даёт 420 Ом. Через базу должны проходить 10 мА, а резистор будет рассеивать 42 мВт. Эти числа относятся к выбранному режиму; применимость к конкретному транзистору проверяют по его характеристикам.

Схема предполагает одиночный NPN-транзистор, который замыкает нагрузку на общий провод: эмиттер соединён с общим проводом, нагрузка стоит между плюсом питания и коллектором. База получает управляющий ток через резистор. Такой способ включения называют нижним ключом. Напряжение питания нагрузки и напряжение управляющего выхода могут различаться, поэтому в форму нужно вводить именно второе.

Транзистор в ключевом режиме стараются перевести в насыщение: это включённое состояние с небольшим падением напряжения между коллектором и эмиттером. Одного высокого уровня на управляющем выводе мало, источник должен ещё обеспечить нужный ток базы. Иначе реле может срабатывать неуверенно, а транзистор будет греться сильнее расчётного.

Что означает отношение Ic/Ib

Ic обозначает ток коллектора, который в этой схеме равен току нагрузки. Ib обозначает ток базы. Отношение Ic/Ib = 10 означает, что для каждых 100 мА нагрузки задают 10 мА в базе. В англоязычной документации такой выбранный коэффициент называют forced beta. Меньшее отношение требует большего базового тока.

Паспортный hFE описывает усиление тока при других условиях. Например, у семейства BC817 hFE указывают при напряжении коллектор-эмиттер 1 В, а напряжение насыщения отдельно проверяют при токе коллектора 500 мА и токе базы 50 мА. Отношение во втором испытании равно 10. Подставлять hFE = 200 вместо 10 только потому, что оба числа похожи на коэффициент усиления, нельзя: расчётный ток базы уменьшится в двадцать раз.

Выбирайте отношение по условиям, при которых в документации указано нужное напряжение насыщения VCEsat, с учётом своего тока и температуры. Начальное значение 10 позволяет проверить обычный расчёт, но не гарантирует включение любого транзистора при любой нагрузке. Более сильное управление тоже имеет цену: растут ток управляющего выхода и потери в цепи базы.

Поле напряжения база-эмиттер содержит VBE для включённого режима. Значение 0,8 В служит примером, а не универсальной константой кремниевого транзистора. Оно меняется с током, температурой и типом прибора. Для проверки худшего случая недостаточного тока базы используют минимальное напряжение управляющего выхода под нагрузкой и подходящую верхнюю оценку VBE.

Ток базы, сопротивление и мощность

Сначала найдите требуемый ток базы, затем напряжение, которое остаётся на резисторе после перехода база-эмиттер. Сопротивление определяется по закону Ома, а выделяемая мощность равна произведению падения напряжения на ток.

I_B = \frac{I_C}{\beta_{\mathrm{forced}}}

R_B = \frac{U_{\text{упр}}-U_{BE}}{I_B}

P_R = (U_{\text{упр}}-U_{BE})I_B

В этих формулах ток выражается в амперах, напряжение в вольтах, сопротивление в омах, мощность в ваттах. В форме удобнее вводить миллиамперы: 10 мА равны 0,01 А. Деление 4,2 В на 10 мА даёт 0,42 кОм, то есть 420 Ом. Произведение вольт на миллиамперы сразу даёт милливатты.

Потери в результате относятся только к базовому резистору. Для мощности транзистора нужны ещё падение коллектор-эмиттер и режим переключения. Если управляющее напряжение равно VBE или ниже него, положительного запаса напряжения для резистора нет. Калькулятор покажет ошибку: нулевое или отрицательное сопротивление здесь не является решением.

Расчёт для разных нагрузок и напряжений

Следующие примеры используют явно заданные параметры. Они помогают сравнить варианты схемы до выбора реальной детали. После замены резистора на стандартный номинал ток изменится, поэтому окончательную проверку делают уже с выбранным сопротивлением.

Нагрузка 100 мА от управления 5 В. При VBE = 0,8 В и Ic/Ib = 10 ток базы равен 100 / 10 = 10 мА. На резисторе остаётся 4,2 В: 4,2 / 0,01 = 420 Ом. Потери составляют 4,2 × 0,01 = 0,042 Вт. Управляющий выход должен обеспечивать эти 10 мА при принятом напряжении.

Та же нагрузка с управлением 3,3 В. При прежних VBE = 0,8 В и отношении 10 ток базы остаётся 10 мА. Запас напряжения уменьшается до 2,5 В, поэтому сопротивление равно 250 Ом, потери 25 мВт. Старые 420 Ом дадут только около 5,95 мА: при переходе с 5 В на 3,3 В резистор нельзя оставлять без пересчёта.

Светодиодная цепь на 20 мА. Для управления 5 В, VBE = 0,8 В и отношения 10 требуется 2 мА базы. Получается 2,1 кОм и 8,4 мВт. Это резистор управления транзистором. Отдельный резистор для светодиода ограничивает ток в коллекторной цепи; один элемент не заменяет другой.

Отношение токов 20 вместо 10. Если характеристики выбранного прибора позволяют такой режим при 100 мА, управлении 5 В и VBE = 0,8 В, ток базы равен 5 мА. Сопротивление получается 840 Ом, потери 21 мВт. Такое уменьшение нагрузки на драйвер допустимо после проверки параметров транзистора, а не только ради красивого числа.

Нагрузка 500 мА. Возьмём управление 5 В, VBE = 1 В и отношение 10. Базе нужны уже 50 мА, сопротивление равно 80 Ом, потери достигают 200 мВт. Простая арифметика сразу показывает необходимость проверить источник управления: такой ток нельзя автоматически считать допустимым для вывода микроконтроллера.

Низковольтное управление 1,8 В. Для нагрузки 10 мА, VBE = 0,8 В и отношения 10 получаются 1 мА базы, 1 кОм и 1 мВт. На резисторе остаётся всего 1 В. Если фактический выход под нагрузкой даст 1,6 В, ток через этот резистор уменьшится до 0,8 мА, поэтому запас по напряжению особенно заметен в низковольтной схеме.

Как перейти от расчёта к реальному резистору

При расчётных 420 Ом номинал 390 Ом даст около 10,77 мА при падении 4,2 В. Резистор 470 Ом даст около 8,94 мА. Меньшее сопротивление повышает ток базы, но одновременно сильнее нагружает драйвер. Автоматически выбирать ближайшее число по обычным правилам округления здесь неудобно: важнее сохранить требуемый ток и не превысить допустимый.

Учитывайте допуск детали. Для 390 Ом ±5% верхняя граница составляет 409,5 Ом: при 4,2 В это около 10,26 мА. Нижняя граница 370,5 Ом даёт около 11,34 мА. После этого отдельно проверяют крайние напряжения управления и VBE. Если резистор уже лежит на столе, его номинал и допуск можно прочитать по цветовой маркировке.

Мощность корпуса выбирают выше рассчитанных потерь, учитывая допустимое рассеивание при рабочей температуре и требования изготовителя. Для примера с 200 мВт недостаточно назвать деталь «на четверть ватта» и забыть про нагрев платы. Запас по мощности и способность управляющего выхода отдать нужный ток проверяются независимо.

Вопросы о драйвере и подключении

Дополнительные элементы меняют путь базового тока, а быстрые переключения добавляют потери. Для таких схем важно сначала проверить, сохраняются ли условия простого нижнего ключа.

Что делать, если GPIO не обеспечивает ток базы?

Используйте подходящий драйвер или измените схему ключа. В документации микроконтроллера проверьте гарантированное напряжение высокого уровня VOH при отдаваемом токе, ограничения одного вывода и суммарный ток порта. Значение из раздела абсолютных максимумов не означает, что при таком токе выход сохранит нужное напряжение. Просто увеличить сопротивление можно лишь с повторной проверкой режима транзистора.

Нужен ли диод при управлении реле?

Обмотка запасает магнитную энергию и при отключении создаёт выброс напряжения. В обычном низкоскоростном ключе постоянного тока параллельно обмотке часто ставят защитный диод: катодом к плюсу питания, анодом к коллектору. Он не заменяет базовый резистор. Способ ограничения выброса выбирают с учётом тока обмотки и требуемого времени отпускания реле.

Подойдёт ли расчёт для PNP-транзистора?

У PNP-ключа в верхнем плече меняются полярности и источник базового тока. Напряжение для резистора определяется разностью потенциалов эмиттера и управляющего выхода с учётом перехода база-эмиттер. Эта форма рассчитана на NPN с эмиттером на общем проводе. Перенос готового числа без проверки уровней включения и выключения может оставить PNP постоянно открытым.

Можно ли подставить параметры составного транзистора Дарлингтона?

Составной прибор содержит два транзистора и имеет другие характеристики входного напряжения, усиления и насыщения. Начальные 0,8 В и отношение 10 для него не служат рабочим ориентиром. Для расчёта нужна схема внутреннего соединения и параметры конкретного прибора; наличие внутренних резисторов также меняет распределение входного тока.

Как влияет резистор между базой и эмиттером?

Часть входного тока уходит через него вместо базы. При VBE = 0,8 В резистор 10 кОм отводит 0,08 мА. Чтобы получить в базе 2 мА, последовательный резистор должен проводить 2,08 мА. Текущая модель такого параллельного пути не учитывает. Этот элемент может помогать удерживать ключ выключенным при неподключённом управляющем выходе.

Можно ли так рассчитать резистор затвора MOSFET?

Нет. У MOSFET другой механизм управления: при переключении драйвер заряжает и разряжает затвор. Его последовательный резистор выбирают по требуемой скорости, заряду затвора, возможностям драйвера и колебаниям цепи. Постоянное отношение тока нагрузки к току управления, использованное для биполярного транзистора, эту задачу не описывает.

Достаточно ли результата для управления ШИМ?

Форма оценивает установившееся включённое состояние. ШИМ многократно включает и выключает нагрузку, поэтому дополнительно учитывают время накопления и удаления заряда, задержки и переключательные потери. Насыщенный транзистор может выключаться с задержкой. Рассчитанная мощность базового резистора при постоянном включении не определяет нагрев транзистора на выбранной частоте.
