Калькулятор таймера 555

Выберите режим и введите номиналы резисторов и конденсатора.

Между питанием и выводом разряда DISCH.
кОм
Между выводом разряда DISCH и времязадающим конденсатором.
кОм
Конденсатор C
мкФ

Частота генератора (Гц)

686,998

Период1,45561 мс
Высокий уровень762,462 мкс
Низкий уровень693,147 мкс
Заполнение высокого уровня52,381 %

Читайте объяснение ниже

Как резисторы и конденсатор задают время

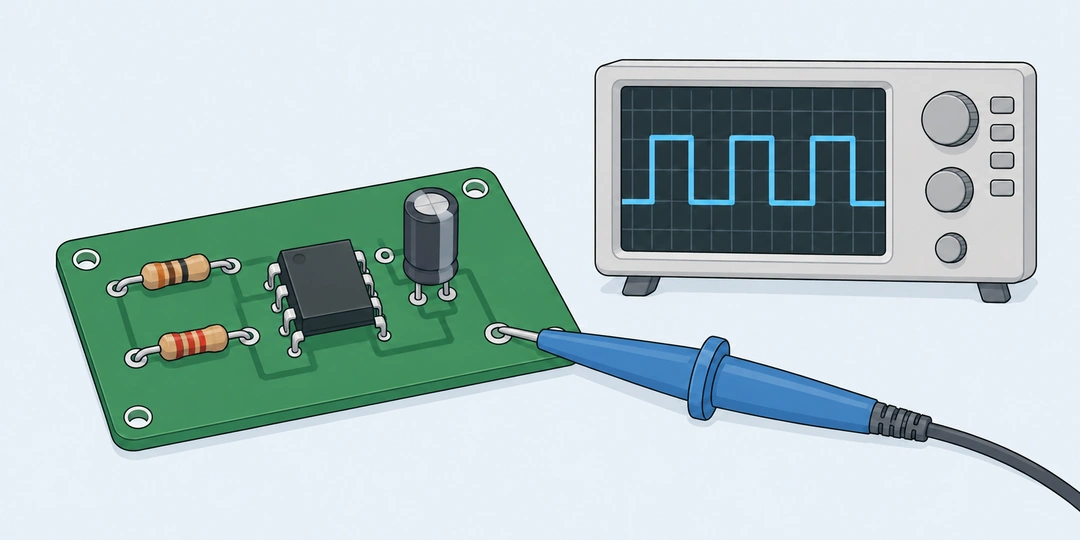

Плата с восьмивыводным таймером, резисторами и конденсатором рядом с осциллографом

Таймер 555 формирует электрические импульсы: непрерывную последовательность либо один импульс после запуска. В классическом генераторе RA = 1 кОм, RB = 10 кОм и C = 0,1 мкФ дают расчётную частоту около 687 Гц. Частота показывает число полных циклов за секунду, а номиналы резисторов и конденсатора определяют, сколько времени занимает каждый цикл.

Внутри схемы конденсатор постепенно заряжается и разряжается. Микросхема переключает выход, когда напряжение на нём достигает заданного уровня. Представьте мерный стакан с двумя отметками: достигли верхней, начали сливать; дошли до нижней, снова наливаем. Резисторы ограничивают скорость этого процесса. Калькулятор рассматривает идеальные пороги в одну треть и две трети напряжения питания.

Сначала выберите нужное действие. «Генератор» непрерывно чередует высокий и низкий уровни и использует два сопротивления. «Одиночный импульс», или одновибратор, после запуска выдаёт один высокий уровень заданной длительности; ему нужны один резистор и один конденсатор. Частоту повторения одиночных импульсов задаёт внешний запуск, поэтому по одним R и C её определить нельзя.

Частота и заполнение генератора

В обычном включении без диода RA стоит между питанием и выводом разряда DISCH. RB соединяет этот вывод с времязадающим конденсатором. При высоком уровне C заряжается через RA и RB, при низком разряжается через RB. Поэтому высокий уровень длится дольше низкого. Здесь важно расположение деталей: перестановка RA и RB изменит результат даже при неизменной сумме сопротивлений.

Длительности высокого и низкого уровней рассчитываются отдельно:

tH=ln⁡(2)(RA+RB)Ct_H=\ln(2)(R_A+R_B)C
tL=ln⁡(2)RBCt_L=\ln(2)R_BC

В этих формулах сопротивления выражены в омах, ёмкость в фарадах, время в секундах. Форма принимает более удобные для деталей кОм и мкФ и сама переводит единицы. Произведение одного кОм на один мкФ соответствует одной миллисекунде. Коэффициент ln(2) приблизительно равен 0,693147; он возникает из закона заряда и разряда конденсатора между двумя порогами.

Период T включает оба уровня, а частота обратна периоду:

T=tH+tL,f=1TT=t_H+t_L,\qquad f=\frac{1}{T}

Заполнение высокого уровня показывает, какую долю периода выход проводит в этом состоянии:

D=tHT⋅100%=RA+RBRA+2RB⋅100%D=\frac{t_H}{T}\cdot100\%=\frac{R_A+R_B}{R_A+2R_B}\cdot100\%

Сравнить частоту и ширину импульса. Для RA = 1 кОм, RB = 10 кОм и C = 0,1 мкФ высокий уровень длится 0,762462 мс, низкий 0,693147 мс. Полный период составляет 1,45561 мс, частота 686,998 Гц, заполнение 52,381%. Округлённые «687 Гц» не означают одинаковые половины периода: на осциллограмме импульс немного шире паузы.

Проверить одинаковые резисторы. При RA = RB = 10 кОм и C = 1 мкФ частота равна 48,0898 Гц. Высокий уровень занимает 13,8629 мс, низкий 6,93147 мс, заполнение 66,6667%. Одинаковые детали дают разное время, потому что в одном направлении ток проходит через два резистора, в другом через один. Если нужен симметричный сигнал, равенство номиналов эту задачу не решает.

Как замедлить мигание и сохранить форму сигнала

Ёмкость меняет обе длительности в одинаковое число раз, поэтому заполнение от неё не зависит. Сопротивление RA влияет только на время высокого уровня, а RB на оба интервала. Для грубой перестройки скорости удобнее менять C; для изменения соотношения импульса и паузы потребуется изменить отношение сопротивлений.

Получить заметное мигание. RA = 1 кОм, RB = 100 кОм и C = 10 мкФ дают примерно 0,717759 Гц. Один цикл занимает 1,39323 с: около 0,700079 с высокого уровня и 0,693147 с низкого. Это медленный ритм, в котором глаз различает обе фазы. Значение меньше одного герца вполне нормально: оно означает меньше одного полного цикла за секунду.

Уменьшить частоту вдвое. Оставим резисторы 1 и 10 кОм, но заменим 0,1 мкФ на 0,2 мкФ. Вместо 686,998 Гц получится 343,499 Гц, период увеличится до 2,91122 мс. Заполнение останется 52,381%. Так можно замедлить готовый генератор, сохранив соотношение уровней, если остальные ограничения схемы позволяют такую замену.

Если нужной ёмкости нет, её иногда набирают из нескольких деталей. Суммарное значение зависит от соединения: у параллельных конденсаторов ёмкости складываются, у последовательных итог меньше каждого отдельного номинала. Подставляйте суммарную ёмкость, которую видит времязадающая цепь. Допуски, допустимое напряжение и полярность деталей такая арифметика не отменяет.

Сколько длится одиночный импульс

В одновибраторе конденсатор начинает заряд примерно от нуля. Высокий уровень заканчивается, когда напряжение достигает двух третей питания, при выполнении условий запуска. Путь отличается от генератора: там заряд начинается от одной трети. Поэтому коэффициент равен ln(3), приблизительно 1,098612, вместо ln(2).

t=ln⁡(3)RCt=\ln(3)RC

R здесь единственный времязадающий резистор, C конденсатор. При использовании омов и фарад ответ получается в секундах. Калькулятор показывает секунды, миллисекунды или микросекунды по масштабу результата. Большое количество цифр помогает сравнить номиналы, но не обещает такую же точность у собранной платы.

Удержать сигнал около секунды. R = 100 кОм и C = 10 мкФ дают импульс 1,09861 с. Введённый здесь резистор уже не обозначает сумму RA и RB генератора: выбрано другое включение. Это удобная отправная точка для оценки одиночного сигнала, после которой фактическую длительность проверяют измерением.

Увеличить выдержку. R = 47 кОм и C = 100 мкФ дают 5,16348 с. Если требуются ровно пять секунд, стандартная пара номиналов не обеспечивает их автоматически. Нужно оценить допуски и предусмотреть настройку либо выбрать другой способ отсчёта времени. Пять знаков после запятой на экране не превращают электролитический конденсатор в часы.

Почему измерение отличается от расчёта

Идеальная модель не учитывает ток утечки конденсатора, входные токи, остаточное напряжение при разряде и задержки переключения. Их вклад зависит от семейства микросхемы, температуры и номиналов. NE555 и CMOS-варианты вроде TLC555 могут иметь одинаковую базовую RC-формулу и разную пригодность для коротких импульсов или больших сопротивлений. По названию «555» общий аппаратный предел выбрать нельзя.

Допуск конденсатора влияет на время прямо. При фиксированных сопротивлениях отклонение C на ±20% даёт период от 0,8 до 1,2 расчётного. Для частоты границы уже несимметричны: от f/1,2 до f/0,8, то есть примерно от −16,67% до +25%. К этому могут добавиться допуски резисторов и отклонения самой микросхемы. Это границы заданной модели, а не вероятность получить крайние значения.

Одно произведение RC можно получить разными деталями, но токи в этих вариантах различаются. Резистор 100 кОм с конденсатором 10 мкФ и резистор 1000 кОм с 1 мкФ дают одинаковые идеальные 1,09861 с. Во втором варианте влияние паразитных токов относительно тока заряда может оказаться больше. Выбор деталей требует их характеристик; калькулятор сравнивает время, а не объявляет обе пары равноценными.

Напряжение питания не входит в идеальные формулы, поскольку пороги заданы его долями. Это справедливо при постоянном питании и неизменных порогах. Пульсации питания или внешнее управление выводом CONT меняют условия. Для самой RC-цепи можно рассчитать время заряда конденсатора до выбранного уровня. Постоянная времени RC также определяет частоту среза RC-фильтра, но её нельзя подставлять вместо полного периода таймера.

Скважность, запуск и необычные номиналы

Перед изменением схемы полезно уточнить, какой уровень нужен нагрузке и что именно обозначает число в описании импульсов. Заполнение, скважность и период отвечают на разные вопросы.

Чем заполнение отличается от скважности?

Заполнение D в долях равно длительности высокого уровня, делённой на период. Скважность Q есть обратное отношение: период, делённый на длительность. При заполнении 52,381% получаем Q ≈ 1,90909, а не 52,381. Если нагрузка активна при низком уровне, доля времени её включения будет другой: для этого примера около 47,619%.

Можно ли получить ровно 50% в классическом генераторе?

При конечных положительных RA и RB заполнение высокого уровня строго больше 50%. Малый RA относительно RB лишь приближает его к половине. На экране результат может округлиться до 50%, хотя математически остаётся чуть больше. Для точной симметрии используют другое включение либо дополнительное деление частоты; его условия эта форма не рассчитывает.

Почему нельзя просто заменить RA перемычкой?

В классической схеме RA ограничивает ток из питания через открытый разрядный транзистор. Перемычка меняет этот путь и может создать чрезмерный ток. Нулевой RA не считается допустимым способом получить 50%. Формальный предел математического выражения нельзя переносить на монтаж без проверки электрической схемы.

Как ввести конденсатор на 100 нФ?

Введите 0,1 мкФ: одна микрофарада содержит тысячу нанофарад. Для 10 нФ нужно 0,01 мкФ, для 1 нФ 0,001 мкФ. Ошибка между нФ и мкФ изменяет время в тысячу раз, а частоту в обратную сторону. Сначала переведите единицу, затем сравнивайте результат с измерением.

Что произойдёт, если удерживать запуск одновибратора?

Обычная формула предполагает, что сигнал TRIG вернулся в неактивное состояние до окончания интервала с запасом, требуемым конкретной микросхемой. Если продолжать держать его низким, завершение импульса может зависеть от запуска, а не только от RC. Для кнопки также проверяют дребезг контактов и форму запускающего сигнала.

Подойдёт ли расчёт схеме с диодом параллельно RB?

Нет. Диод меняет путь заряда или разряда, а его падение напряжения влияет на условия переключения. Формулы этой страницы относятся к классическому генератору без диода. Подставить в него сопротивление условно отключённого участка как ноль недостаточно: нужна модель именно изменённой схемы.

Почему результат немного отличается от формулы 1,1RC?

Коэффициент 1,1 округлён. Здесь для идеального заряда от нуля до двух третей питания используется ln(3) ≈ 1,098612. При R = 100 кОм и C = 10 мкФ округлённая формула даёт 1,1 с, расчёт с логарифмом 1,098612 с. Разница около 0,126% обычно меньше допуска конденсатора; она не означает большей практической точности платы.
