Калькулятор расхода и потерь напора в трубе

Потери давления	24,223 кПа
Средняя скорость	1,061 м/с
Число Рейнольдса	21 221
Режим по Re	Турбулентный
Коэффициент Дарси	0,026688

На что расходуется напор в трубе

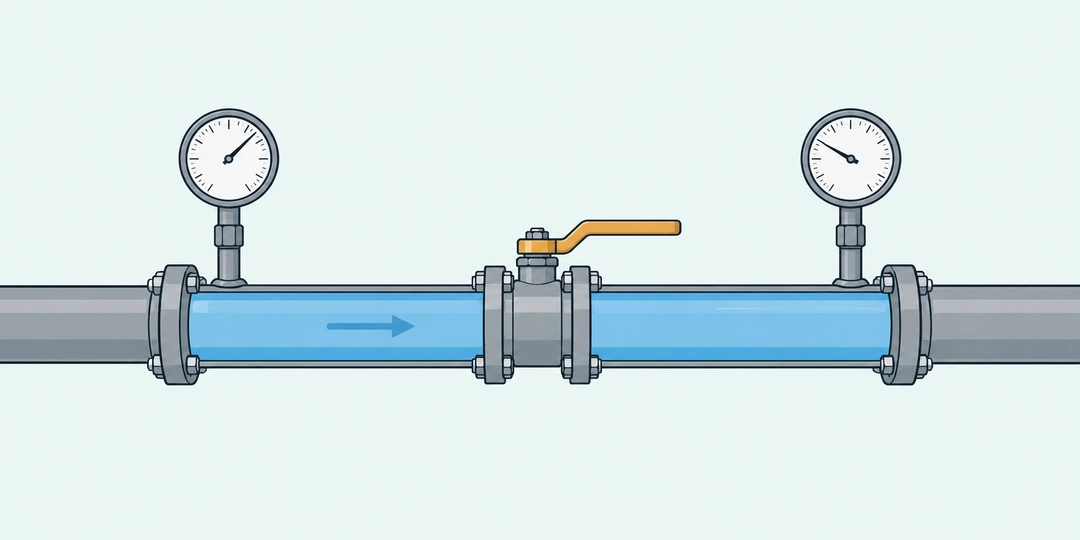

Заполненная жидкостью труба с клапаном и двумя манометрами, показывающими снижение давления

При расходе 20 л/мин в трубе внутренним диаметром 20 мм и длиной 30 м потери напора в начальном примере составляют около 2,47 м. Для жидкости плотностью 1000 кг/м³ это соответствует потерям давления 24,22 кПа. В расчёт также входят шероховатость стенки 0,01 мм, сумма местных сопротивлений 3 и кинематическая вязкость 1 мм²/с.

Потери напора показывают, сколько механической энергии поток расходует на трение о стенки и прохождение арматуры. Они выражаются в метрах столба самой жидкости. Это удобный способ сравнить сопротивление участков одной системы: метров становится меньше после каждого участка, хотя труба может всё время лежать горизонтально.

Калькулятор решает две задачи. Если известен расход, он находит потери напора и давления. Если известны допустимые потери на участке, он подбирает расход. Рассматривается полностью заполненная круглая труба постоянного диаметра. Жидкость считается практически несжимаемой, её плотность и вязкость не меняются вдоль участка, а течение уже установилось.

Какие размеры и свойства вводить

Расход Q означает объём жидкости, проходящий через сечение за единицу времени. Здесь его задают в литрах в минуту: 20 л/мин соответствуют 1,2 м³/ч. Объём воды, который помещается в самой трубе, отвечает на другой вопрос. В длинной трубе может находиться много воды, но это ещё не говорит, насколько быстро она движется.

Диаметр нужен внутренний, в миллиметрах. От него зависит площадь прохода. Если при одном расходе увеличить диаметр вдвое, средняя скорость уменьшится вчетверо. Поэтому небольшая ошибка в размере заметно меняет ответ. Длину указывают в метрах по пути движения жидкости; сопротивление поворотов и арматуры учитывают отдельно.

Шероховатость ε описывает эквивалентную неровность внутренней поверхности. Её вводят в миллиметрах, а не в метрах и не как безразмерную долю. Она зависит от материала и состояния стенки. Для расчёта применяется отношение ε/D; здесь оно ограничено 0,05. Если получено больше, сначала проверьте единицы, внутренний диаметр и смысл исходного параметра.

Кинематическая вязкость ν характеризует влияние вязкого трения относительно плотности. В поле стоят мм²/с; такая же единица называется сантистоксом, сСт. Динамическая вязкость μ, которую часто приводят в мПа·с, имеет другую размерность. Связь между ними в согласованных единицах: ν = μ/ρ. Подстановка числа из соседней колонки справочника может изменить режим течения.

Для воды при известной температуре можно отдельно найти вязкость и плотность воды, затем перенести обе величины в форму. Здесь температура не подменяется скрытым стандартным значением. Начальные 1 мм²/с и 1000 кг/м³ выбраны как удобные круглые данные для примера. Для своей жидкости используйте свойства при рабочих условиях.

Как связаны расход, трение и давление

Сначала расход делится на площадь круга: получается средняя по сечению скорость v. Это не максимальная скорость в центре трубы. Для расчётных формул Q переводится в м³/с, D в метры, а ν в м²/с. Один л/мин равен 1/60 000 м³/с, один мм²/с равен 10⁻⁶ м²/с.

\displaystyle v=\frac{4Q}{\pi D^2},\qquad \mathrm{Re}=\frac{vD}{\nu}

Число Рейнольдса Re сравнивает влияние движения потока и вязкости. Оно безразмерно и помогает понять, будет ли течение упорядоченным или с сильным перемешиванием. Коэффициент трения f зависит от Re и относительной шероховатости. Вместе с длиной трубы он входит в формулу Дарси–Вейсбаха для потерь по длине.

\displaystyle h_f=f\frac{L}{D}\frac{v^2}{2g},\qquad h_K=\left(\sum K\right)\frac{v^2}{2g}

Вторая часть, h_K, учитывает местные сопротивления. Это потери на клапанах, поворотах и других элементах, выраженные через сумму коэффициентов K. Все коэффициенты должны относиться к скорости в рассматриваемой трубе. Принцип такого разделения используется, например, в руководстве EPA по EPANET 2.2.

Общие потери h складываются из двух частей. Эквивалентное падение давления определяется плотностью ρ и ускорением свободного падения g = 9,80665 м/с². При плотности 1000 кг/м³ каждый метр потерь соответствует 9,80665 кПа.

\displaystyle h=h_f+h_K,\qquad \Delta p=\rho gh

Для трения используется единая корреляция Стюарта Черчилля из статьи 1977 года о режимах течения. Она непрерывно связывает ламинарную, переходную и турбулентную области. Коэффициент выводится в форме Дарси. В записи ниже A и B являются промежуточными безразмерными величинами, ln означает натуральный логарифм.

\displaystyle f=8\left[\left(\frac{8}{\mathrm{Re}}\right)^{12}+\frac{1}{(A+B)^{3/2}}\right]^{1/12}

\displaystyle \begin{aligned} A&=\left[2{,}457\ln\frac{1}{(7/\mathrm{Re})^{0{,}9}+0{,}27\varepsilon/D}\right]^{16},\\ B&=\left(\frac{37530}{\mathrm{Re}}\right)^{16}.\end{aligned}

В обратном режиме нельзя один раз принять f постоянным и извлечь корень: при изменении расхода меняются Re и само трение. Калькулятор последовательно уточняет расход и проверяет, что рассчитанные потери совпали с заданными. Этот порядок одинаков для гладкой и шероховатой трубы.

Что меняется в разных условиях

В примерах ниже свойства и коэффициенты заданы для сравнения. Они не являются рекомендацией по выбору конкретной трубы или жидкости. Полезно менять один параметр за раз: тогда видно, какое решение действительно уменьшает потери.

Сравнить два проходных диаметра. Возьмём начальные данные: 20 л/мин, длина 30 м, ε = 0,01 мм, ΣK = 3, ν = 1 мм²/с и ρ = 1000 кг/м³. При D = 20 мм получаем 2,4700 м потерь и скорость 1,0610 м/с. При D = 25 мм потери снижаются до 0,85563 м, скорость до 0,67906 м/с. Разница заметнее, чем кажется по пяти миллиметрам на линейке. Сравнивать нужно внутренние размеры, а не только обозначения на упаковке.

Найти расход из бюджета потерь. Для первой трубы оставим все условия и зададим потери 2,470037 м в обратном режиме. Получится примерно 20 л/мин. Так можно проверить, какой расход укладывается в выделенную для участка часть напора. Полный напор дополнительно включает подъём и разность давлений в конечных точках. После составления всего баланса калькулятор мощности насоса поможет связать расход, напор и КПД.

Проверить вязкую жидкость в тонкой линии. При Q = 1 л/мин, D = 10 мм, L = 10 м, ν = 10 мм²/с, ρ = 1000 кг/м³, ε = 0 и ΣK = 0 число Re равно примерно 212,21. Получаем 0,69245 м или 6,79061 кПа. Это глубокая ламинарная область. Удвоение расхода до 2 л/мин удвоит потери примерно до 1,3849 м, поскольку течение останется ламинарным. Правило «вдвое больше воды значит вчетверо больше потерь» здесь не работает.

Отделить сопротивление арматуры. В начальном примере из общих 2,4700 м на трение по длине приходится 2,29784 м, на местные сопротивления 0,17220 м. Если сумма K вырастет с 3 до 6, местная часть удвоится, а линейная останется прежней. Всего получится 2,64224 м. Раскрытие состава потерь показывает, насколько важна арматура именно в этой задаче: замена клапана и сокращение длины воздействуют на разные части суммы.

Изолировать местное сопротивление. Положим L = 0, ΣK = 4, D = 20 мм, ν = 1 мм²/с, ρ = 1000 кг/м³ и ε = 0. Для потерь 1 м получаем 41,739 л/мин и скорость 2,2143 м/с. Здесь нет трения по длине, поэтому ответ проверяется непосредственно по формуле K. Это модель отдельного сопротивления с известным коэффициентом. Реальная подводящая труба добавит свои потери; её длину придётся вернуть в расчёт.

Увидеть неопределённость перехода. Для 3 л/мин, D = 20 мм, L = 10 м, ε = 0,01 мм, ΣK = 1, ν = 1 мм²/с и ρ = 1000 кг/м³ получаем Re ≈ 3183 и h ≈ 0,029434 м. Давление теряется примерно на 0,28865 кПа. Это переходная область, в которой реальный поток чувствителен к возмущениям. Число помогает оценить масштаб, но разницу в последних знаках между близкими вариантами нельзя принимать за надёжное преимущество.

Разделить напор и давление. Вернём начальные размеры, расход 20 л/мин, ε = 0,01 мм, ΣK = 3 и ν = 1 мм²/с. Если изменить только плотность с 1000 на 850 кг/м³, потери напора останутся 2,470037 м, а потери давления станут 20,58937 кПа вместо 24,22279 кПа. Это условное сравнение двух жидкостей с одинаковой кинематической вязкостью. У реальной жидкости при изменении состава или температуры обычно потребуется уточнить и вязкость.

Как понимать режим течения и результат

Подписи результата используют ориентиры: ниже Re = 2300 течение обозначается как ламинарное, от 2300 до 4000 включительно как переходная область, выше 4000 как турбулентное. Это удобные границы классификации, а не точные переключатели природы. Неопределённость перехода может быть существенной уже около Re = 2000. Формула Черчилля меняется плавно и не заменяется другой формулой при смене подписи.

В глубокой ламинарной области коэффициент Дарси стремится к 64/Re. Для прямой трубы без местных сопротивлений получается закон Хагена–Пуазейля: потери давления пропорциональны расходу и динамической вязкости, а обратно пропорциональны четвёртой степени диаметра. В турбулентной области зависимость сложнее, поскольку трение также реагирует на шероховатость.

\displaystyle \Delta p=\frac{128\mu LQ}{\pi D^4}\qquad\text{для ламинарного течения}

Не отождествляйте полученные потери с любым перепадом показаний манометров. Если концы трубы находятся на разной высоте, давление изменяется ещё и из-за силы тяжести. При постоянном диаметре и одинаковой высоте концов потери давления соответствуют разности статических давлений. Вклад неподвижного столба отдельно объясняет калькулятор гидростатического давления.

Модель не учитывает сжимаемость газа, незаполненное сечение, неустановившийся запуск, деформацию мягкого шланга и изменение вязкости по длине. Для суспензии или неньютоновской жидкости, у которой вязкость зависит от условий сдвига, одного постоянного ν недостаточно. Коэффициенты арматуры тоже должны подходить выбранному режиму: особенно осторожно используйте обычные табличные K при очень малом Re.

При нулевом расходе потери равны нулю, а коэффициент трения не имеет конечного значения для подстановки в эту формулу. Если одновременно обнулены длина и сумма K, обратная задача не определяет расход. В форме также действуют численные пределы, указанные в сообщениях об ошибках. Они защищают расчёт от крайних значений, но не подтверждают пригодность трубы к давлению или скорости, которые получились.

Вопросы о расчёте

При сверке с измерениями чаще всего приходится уточнять внутренний размер, условия на концах участка и определение коэффициентов. Эти детали меняют смысл исходных данных даже при одинаковых единицах на экране.

Можно ли найти расход только по давлению на входе?

Нужны условия на выходе, разность высот и сопротивление участка. Манометр перед закрытым краном может показывать значительное давление при нулевом расходе. Для обратного расчёта сначала определите, какая часть разности полного напора расходуется именно на трение и арматуру. Её и вводят в метрах.

Подойдёт ли наружный диаметр или обозначение DN?

Нужен фактический внутренний диаметр. Для круглой трубы с равномерной стенкой его можно найти как наружный диаметр минус две толщины стенки. Например, 25 мм с толщиной 4 мм дают проход 17 мм. Обозначение DN само по себе не гарантирует такой внутренний размер; учитывайте конструкцию и отложения.

Почему при удвоении расхода потери не всегда растут вчетверо?

Квадратичный множитель скорости умножается на коэффициент трения, который меняется вместе с Re. В глубоком ламинарном потоке линейная часть потерь пропорциональна Q. Местная часть при неизменном K пропорциональна Q². Поэтому в одной трубе сумма двух частей может вести себя иначе, чем каждая из них отдельно.

Можно ли считать канализацию, неполную трубу или газ?

Для открытого самотёка нужны заполнение сечения и уклон; для газа может быть существенна сжимаемость и изменение плотности. Подстановка диаметра или плотности газа в эту форму не добавляет недостающую физику. Расчёт предназначен для полностью заполненной трубы с практически несжимаемой жидкостью.

Как сложить коэффициенты кранов, колен и переходов?

Складывайте коэффициенты, отнесённые к одной скорости v. Если исходный коэффициент K₁ задан по скорости v₁ в другом сечении, его вклад приводится как K = K₁(v₁/v)². Не учитывайте один элемент одновременно через K и его эквивалентную длину: это удвоит соответствующие потери.

Почему другой калькулятор показывает иной коэффициент трения?

Проверьте его определение. Коэффициент Дарси в четыре раза больше коэффициента Фаннинга, хотя оба описывают то же трение при согласованных формулах. Затем сравните единицы шероховатости и метод определения f. Различия особенно заметны в переходной области; лишние знаки после запятой их не устраняют.

Можно ли принять шероховатость равной нулю?

Ноль задаёт идеализированную гладкую стенку. Вязкое трение при этом сохраняется: при ненулевых расходе и длине потери будут положительными. Такой вариант полезен как сравнение, но состояние реальной поверхности требует собственного значения ε. В ламинарной области шероховатость почти не влияет на используемую модель трения.
