Калькулятор расхода через отверстие

Сколько жидкости выходит из бака

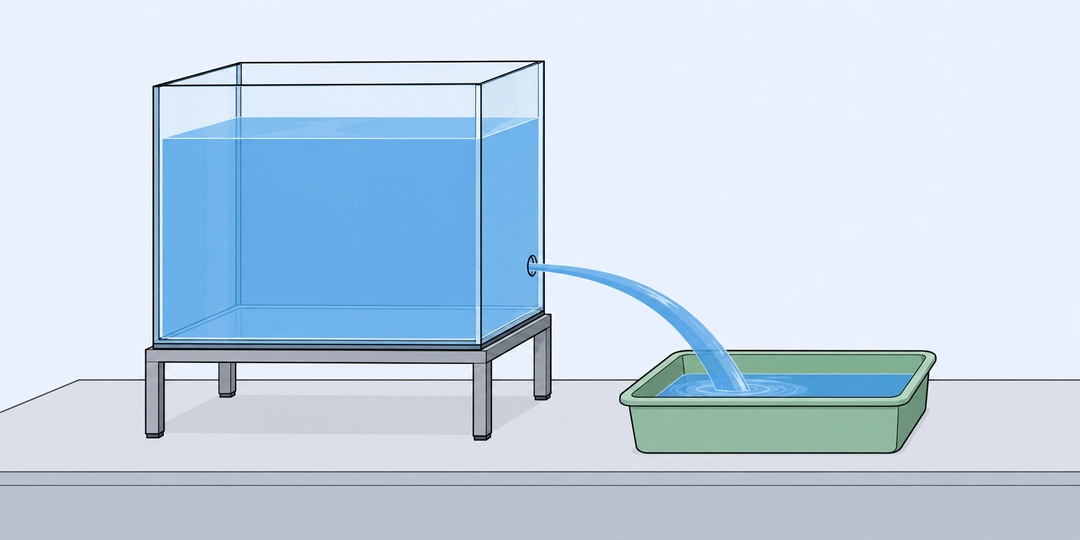

Вода вытекает свободной струёй из небольшого отверстия в стенке открытого бака

Из круглого отверстия диаметром 10 мм при высоте воды 1 м над его центром получится около 12,94 л/мин, если коэффициент расхода равен 0,62. Это количество жидкости, проходящее через отверстие за единицу времени при данном уровне. Для открытого бака ответ помогает сравнить размеры сливных отверстий или проверить учебную задачу. Когда уровень опускается, расход тоже уменьшается: стартовые 12,94 литра за минуту не обещают такую же отдачу до последней капли.

Представьте небольшое отверстие в боковой стенке большой ёмкости. Над водой воздух, снаружи тоже воздух с тем же давлением. Чем выше поверхность относительно отверстия, тем больше энергии вода может получить при движении вниз. Через широкое отверстие при одинаковых условиях проходит больше жидкости. Эти два эффекта, вместе с поправкой на реальную струю, и связывает расчёт.

От напора к литрам в минуту

Высоту h измеряют по вертикали от свободной поверхности жидкости до центра отверстия. Это напор в метрах. Ни расстояние до пола, ни высота всего бака вместо него не подойдут. Для малого круглого отверстия объёмный расход находят так:

Q = C_d\frac{\pi d^2}{4}\sqrt{2gh}

Здесь d обозначает диаметр в метрах, C_d является безразмерным коэффициентом расхода, а g принято равным 9,80665 м/с². Выражение πd²/4 даёт площадь отверстия. Корень √(2gh) соответствует идеальной скорости при таком напоре. После умножения получается расход в м³/с, который переводится в литры в минуту множителем 60 000.

В форме диаметр вводится в миллиметрах: 10 мм превращаются в 0,01 м. Для начального примера площадь равна примерно 0,00007854 м², идеальная скорость составляет 4,42869 м/с. Умножение площади, скорости и коэффициента 0,62 даёт 0,000215654 м³/с, то есть 12,9392 л/мин. Перестановка миллиметров и метров здесь особенно болезненна: диаметр входит в квадрате.

Коэффициент расхода учитывает, в частности, сужение струи после кромки и потери энергии. Начальные 0,62 служат примером для расчёта. Значение для конкретного отверстия нужно брать из его характеристики или калибровки при соответствующих условиях. Форма края, толщина стенки и близость других поверхностей могут менять коэффициент. При C_d = 1 получится идеальный расход без уменьшения этим множителем.

Как меняется слив в разных условиях

🪣 Небольшой слив в баке. Для диаметра 10 мм, уровня 1 м и C_d = 0,62 расчёт даёт 12,94 л/мин. При практически постоянном уровне за 10 секунд выйдет около 2,16 л. Такой пересчёт помогает оценить короткий замер мерной ёмкостью: если вода за это время заметно опустилась, сравнивать измеренный объём со стартовым расходом уже нужно осторожнее.

🔧 Два возможных диаметра. При том же метровом напоре и одинаковом коэффициенте отверстие 20 мм даст 51,76 л/мин. Диаметр увеличился вдвое, а площадь и расход вчетверо. Для выбора между двумя размерами это полезнее догадки «больше отверстие, немного быстрее слив». Сам коэффициент при изменении геометрии тоже следует проверить, иначе сравнение останется только расчётным.

📉 Падающий уровень. Отверстие 10 мм с коэффициентом 0,62 при высоте 4 м пропускает около 25,88 л/мин, а при 1 м около 12,94 л/мин. Уменьшение напора в четыре раза снижает расход вдвое. Так видно, почему высокая ёмкость сначала отдаёт воду заметно бодрее, а ближе к концу требует терпения. Один замер в начале не описывает весь слив.

🧪 Две проверенные характеристики. Пусть для двух выходов одного диаметра 10 мм при высоте 1 м известны коэффициенты 0,62 и 0,90. Расходы составят 12,94 и 18,78 л/мин. Второй выше примерно на 45,2%. Назначать 0,90 любому гладкому отверстию из этого примера нельзя: здесь сравниваются уже заданные характеристики, а не способ определить их по внешнему виду.

💧 Маленькое отверстие и низкий уровень. Для 5 мм, 0,25 м и коэффициента 0,62 получается около 1,62 л/мин, или 26,96 мл/с. Такой масштаб удобнее сверять по небольшому собранному объёму. Если требуются редкие отдельные капли, непрерывная струйная модель может оказаться слишком грубой: поверхностное натяжение и форма края становятся заметнее.

↔️ Два независимых выхода. При уровне 1 м отверстия диаметром 10 и 5 мм с одинаковым коэффициентом 0,62 дают около 12,94 и 3,23 л/мин. Их сумма составляет 16,17 л/мин, если каждое работает в тех же условиях и выходы не влияют друг на друга. Это позволяет оценить суммарный слив в выбранный момент. После снижения уровня пересчитывать нужно оба расхода.

Что проверить перед расчётом

Отверстие предполагается малым по сравнению с характерными размерами бака и напором. Тогда скорость опускания поверхности можно считать небольшой, а перепад высоты по самому отверстию не меняет расчёт существенно. Если вода дошла до его верхней кромки, истечение становится частичным и простая формула с одним напором уже не описывает всю геометрию. При нулевом h калькулятор показывает предельный нулевой расход модели.

Выход должен давать свободную струю в воздух. Закрытая крышка без доступа воздуха, давление газа над жидкостью, затопленный выход или длинный шланг после отверстия меняют условия. Для шланга важны сопротивление по длине, повороты и арматура; их можно отдельно оценить в калькуляторе расхода и потерь напора в трубе. Подставлять длину шланга вместо высоты h не следует.

Высота столба связана с гидростатическим давлением через плотность и ускорение тяжести. Здесь плотность не требуется отдельным полем: при принятой модели она сокращается в энергетическом балансе. Это не делает все жидкости одинаковыми на практике. Вязкость и условия образования струи могут изменить коэффициент расхода, поэтому переносить характеристику воды на густую смесь без проверки нельзя.

Для запаса жидкости можно вычислить объём бака. Однако объём, делённый на начальный расход, обычно занижает длительность опорожнения: расход уменьшается вместе с напором. Нужна зависимость площади горизонтального сечения ёмкости от высоты и расчёт изменения уровня во времени. Одна эта страница даёт расход при выбранном уровне, что удобно для сравнения, но недостаточно для полного графика слива.

Ответ округляется до шести значащих цифр. Такая запись сохраняет малые величины и позволяет сравнивать близкие сценарии, но не делает измеренный диаметр или коэффициент точнее. Ошибка диаметра на 1% меняет площадь примерно на 2%, тогда как ошибка напора на 1% меняет расход примерно на 0,5% при прочих равных. Для небольшого отверстия аккуратное измерение размера часто важнее лишнего знака в высоте.

Вопросы о расходе через отверстие

Перед переносом результата на другую жидкость или конструкцию стоит уточнить коэффициент, расположение выхода и поведение уровня. Эти условия определяют, сохранится ли принятая модель.

Коэффициент расхода равен коэффициенту скорости?

В общем случае нет. Коэффициент расхода учитывает и изменение скорости, и сжатие поперечного сечения струи. Поэтому произведение Cd√(2gh) нельзя автоматически назвать фактической скоростью воды в узкой части струи. Для неё нужны отдельные сведения о сечении или коэффициенте скорости.

Как перевести ответ в кубометры в час?

Умножьте литры в минуту на 0,06: за час проходят 60 минут, а в кубометре содержится 1000 литров. Например, 12,94 л/мин соответствуют примерно 0,7764 м³/ч. Это объёмный расход при выбранном уровне, а не количество воды, которое обязательно вытечет за час из опорожняющегося бака.

Как получить массовый расход?

Умножьте объёмный расход на плотность в согласованных единицах. Например, 12 л/мин равны 0,0002 м³/с. При заданной плотности 900 кг/м³ это 0,18 кг/с. Плотность нужна именно для массы; литры сами по себе не равны килограммам для любой жидкости.

Можно ли использовать результат для воздуха?

Эта форма предназначена для несжимаемой жидкости. Для истечения газа важны давления, температура и сжимаемость; при большом перепаде может возникнуть критическое течение. Подстановка высоты водяного столба не заменяет газодинамический расчёт.

Что меняется, если отверстие находится под водой с обеих сторон?

Движущим напором становится разность уровней по обе стороны, когда давления над поверхностями одинаковы. Коэффициент тоже должен соответствовать затопленному истечению и геометрии. Нынешние подписи рассчитаны на свободную струю, поэтому такой случай лучше разбирать отдельно, особенно при малой разности уровней.

Как определить коэффициент по измеренному сливу?

Разделите измеренный расход на идеальный при Cd=1, сохранив те же диаметр и напор. Если идеальный расход равен 20 л/мин, а измеренный 12 л/мин, получится Cd=0,60. Во время замера уровень должен меняться мало; иначе понадобится учитывать его изменение. Полученное значение относится к условиям опыта.

Можно ли учесть ржавчину уменьшением диаметра?

Для ровного круглого просвета измеренный свободный диаметр лучше номинального. Но неровные отложения одновременно меняют форму кромки и сопротивление. Одного уменьшенного диаметра может не хватить: коэффициент прежнего чистого отверстия не обязан сохраниться.
