Калькулятор дальней зоны антенны

Длина волны	0,0299792 м
Размер в длинах волн	33,3564

Как далеко отнести измерительную антенну

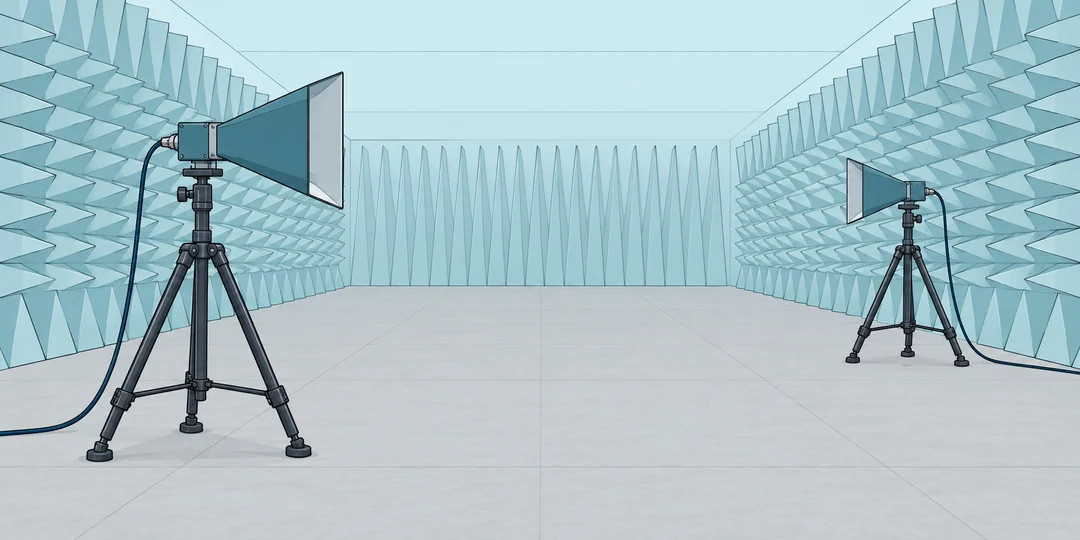

Две антенны на измерительных стойках в светлой безэховой камере

Для апертуры размером 1 м на частоте 10 ГГц расстояние Фраунгофера составляет примерно 66,713 м. Такой ответ сразу показывает масштаб измерительного стенда: поставить прибор в другом конце обычной комнаты будет недостаточно для выполнения этого критерия. Расчёт даёт предварительный ориентир по геометрии раскрыва и длине волны. Он не определяет габариты готовой камеры или качество измерения во всех направлениях.

В дальней зоне нормированная угловая диаграмма антенны практически перестаёт меняться с удалением. Абсолютная напряжённость поля при этом продолжает уменьшаться: неизменной становится форма диаграммы, а не сила сигнала. Граница условна. Между двумя соседними отметками рулетки поле не переключается из одного физического состояния в другое; допустимую точность выбирают для конкретного измерения.

Что подставить вместо размера D

Для круглого раскрыва используйте его диаметр. Для прямоугольного нужен наибольший размер между крайними точками, то есть диагональ. У панели 30 × 40 см она равна 50 см, поэтому введите 0,5 м. Подстановка только короткой стороны уменьшила бы расчётное расстояние почти втрое. Корпус, стойка и полная длина кабеля сами по себе не являются размером излучающей апертуры.

У решётки рассматривают весь работающий раскрыв, а не один маленький элемент. Для сложной конструкции выбор D следует проверить по её модели. Если неизвестно, какая часть устройства излучает, точная рулетка не исправит неверное определение исходной величины. Поворот луча и распределение возбуждения тоже могут потребовать более подробного расчёта, чем один размер.

Частота задаётся в гигагерцах. Значение 2400 МГц нужно записать как 2,4 ГГц, а размер 600 мм как 0,6 м. Калькулятор использует скорость света 299 792 458 м/с и приближение свободного пространства. Для распространения внутри диэлектрика требуется другая длина волны; подставлять её свойства в частоту нельзя.

Почему размер входит в квадрате

Сначала находится длина волны λ, затем применяется обычный апертурный критерий расстояния Фраунгофера:

\lambda = \frac{c}{f}, \qquad R_\mathrm{F} = \frac{2D^2}{\lambda}

В этой записи f выражается в герцах, c в метрах в секунду, D и λ в метрах. Перевод гигагерц выполняется автоматически. Если размер увеличить вдвое, расстояние вырастет в четыре раза. Если при том же размере удвоить частоту, расстояние увеличится вдвое. Более короткая волна требует дальше отнести измерительную точку для того же геометрического критерия.

Происхождение коэффициента можно увидеть из разности путей от центра и края плоского раскрыва. При достаточно большом R она приблизительно равна D²/(8R). Подстановка R = 2D²/λ даёт λ/16, или фазовую разность 22,5°. Это геометрическая оценка фазового набега. Из неё не следует универсальная погрешность измеренного усиления: результат зависит и от самой антенны, и от условий стенда.

Из той же зависимости удобно оценивать чувствительность к размерам. Если ошибиться в D на 1%, расстояние изменится примерно на 2% при неизменной частоте. Точное увеличение размера в 1,01 раза даёт множитель 1,0201. Шесть цифр на экране поэтому не означают, что измерять корпус можно с произвольной грубостью.

Комната, полигон и смена диапазона

Место для проверки тарелки. Для раскрыва 0,6 м и частоты 2,4 ГГц получается 5,764 м. Между антеннами на столе с расстоянием 2 м этот ориентир не выполнен. Ответ помогает заранее понять, что тесное помещение потребует другого способа измерения или другой площадки. Даже свободные 6 м не устраняют отражения от стен и мебели.

Замена антенны большей. На 10 ГГц размер 1 м даёт 66,713 м, а 2 м уже 266,851 м. Раскрыв вырос только вдвое, но прежний участок длиной 100 м больше не подходит под тот же критерий. При сравнении вариантов оборудования важно учитывать не только место под крепление, но и масштаб будущего измерения диаграммы.

Тот же корпус на другой частоте. Апертура 0,5 м на 2,7 ГГц даёт около 4,503 м, на 28 ГГц около 46,699 м. Механический размер остался прежним, а электрический стал намного больше. Перенос испытания в другой диапазон поэтому может потребовать пересмотра всей геометрии стенда, даже если антенна помещается на старой стойке.

Небольшой миллиметровый модуль. Для раскрыва 0,1 м на 77 ГГц получается 5,137 м. Устройство размером с ладонь не обязательно удобно измерять с расстояния в ладонь. Здесь длина волны всего около 3,893 мм, и апертура содержит примерно 25,684 таких длин. Сравнивать нужно оба масштаба вместе, а не судить только по внешней компактности изделия.

Прямоугольная панель. Раскрыв 30 × 40 см на 5,8 ГГц имеет диагональ 0,5 м и даёт 9,673 м. Если ошибочно ввести ширину 0,3 м, получится только 3,482 м. Перед выбором площадки полезнее уточнить, что именно подписано на чертеже, чем добавлять небольшой запас к неверному исходному ответу.

Миллиметры попали в поле метров. Раскрыв 400 мм на 5,8 ГГц даёт 6,191 м после правильного ввода 0,4. Значение 400 в метровом поле увеличило бы D в тысячу раз, а ответ в миллион раз, примерно до 6191 км. Необычайно большое число прежде всего повод проверить единицы, а не искать огромный антенный полигон.

Где одной формулы недостаточно

Здесь принята апертурная оценка для D не меньше λ. Если размер меньше длины волны, числовой ответ блокируется: выражение 2D²/λ само по себе не задаёт достаточную дистанцию для малой антенны. Это граница выбранной модели, а не утверждение, что при D = λ любое измерение автоматически становится точным.

В частности, полуволновой диполь нельзя бездумно оценивать как большой раскрыв. В его ближней зоне существенны другие члены поля. Число λ/(2π), используемое при обсуждении очень короткого диполя, характеризует иной масштаб перехода и не заменяет проверку условий дальней зоны.

Пространство между антеннами должно учитывать отражения, крепления и геометрию обеих сторон измерения. Полученное расстояние нельзя просто назвать внутренней длиной безэховой камеры: оборудование и поглотители тоже занимают место. Измерения в ближней зоне возможны, но требуют своего метода сканирования и математического преобразования.

Для полого прямоугольного канала сначала проверяют частоту отсечки волновода: она описывает распространение внутри канала, а не расстояние измерения снаружи. У радиолинии есть другая задача: проверить препятствия вдоль трассы через радиус первой зоны Френеля. Этот радиус не является расстоянием Фраунгофера от антенны. Аналогично ЭИИМ передатчика описывает мощность в выбранном направлении, но не меняет рассчитанную здесь геометрию при фиксированных D и f.

Что уточнить перед измерением

Для стенда важны обе антенны, точка отсчёта расстояния и выбранный метод измерения. Эти условия не сводятся к одному размеру раскрыва.

Какой размер брать, если антенн две?

Проверьте обе конструкции. Расстояние должно отвечать условиям применяемого метода для испытываемой и измерительной антенн. Для предварительной проверки можно отдельно посчитать обе апертуры; меньший из двух результатов не отменяет требования большей. Взаимодействие конечных раскрывов и требования к равномерности поля уточняют по методике стенда.

Откуда отсчитывать расстояние?

От опорных точек, принятых в модели и методике измерения: например, от плоскости раскрыва или определённого фазового центра. Измерение от задней стенки корпуса может отличаться. Для сложной антенны положение фазового центра зависит от конструкции и частоты, поэтому наружный габарит не задаёт его автоматически.

Нужно ли учитывать мощность передатчика?

В геометрическую формулу она не входит. Повышение мощности не уменьшает расстояние Фраунгофера. Оно меняет уровень сигнала и условия работы измерителя, поэтому при подготовке опыта отдельно проверяют его допустимый вход, чувствительность и динамический диапазон.

Можно ли считать это безопасным расстоянием от антенны?

Нет. Расстояние Фраунгофера характеризует приближение поля, а не воздействие на человека. В формуле вообще нет мощности, времени воздействия и допустимых уровней. Даже далеко за найденной границей нельзя сделать вывод о безопасности по одной геометрии.

Влияет ли длина питающего кабеля на ответ?

При прежних частоте и апертуре расчётное расстояние не меняется. Кабель может менять потери, фазу и условия согласования измерительной системы, но его длину не нужно прибавлять к D. Непредусмотренное излучение самого фидера уже означает, что модель одной заданной апертуры неполна.

Можно ли измерить большую антенну в маленькой камере?

Иногда применяют ближнеполевое сканирование с преобразованием измеренных амплитуды и фазы в дальнюю диаграмму либо специальные коллиматорные системы. Это другой измерительный метод. Он не становится обычным прямым измерением дальней зоны оттого, что в формулу подставили меньший размер.

Почему результат не показывает конец реактивной зоны?

Граница реактивной области решает другую задачу и зависит от типа антенны. Она не равна началу дальней зоны в общем случае. Добавление второго универсального числа без выбора электромагнитной модели создало бы ложную уверенность, особенно для электрически малых излучателей.
