Калькулятор водостока

Желоб	20 м нужно, 24 м куплено
Комплект желоба	6 прямых соединителей, 4 заглушки, 0 углов
Труба	6 м нужно, 6 м куплено
Комплект стояков	2 воронки, 0 муфт трубы
Колена	4 верхних, 2 сливных
Крепления, минимум	36 кронштейнов, 6 хомутов

Как калькулятор собирает комплект водостока

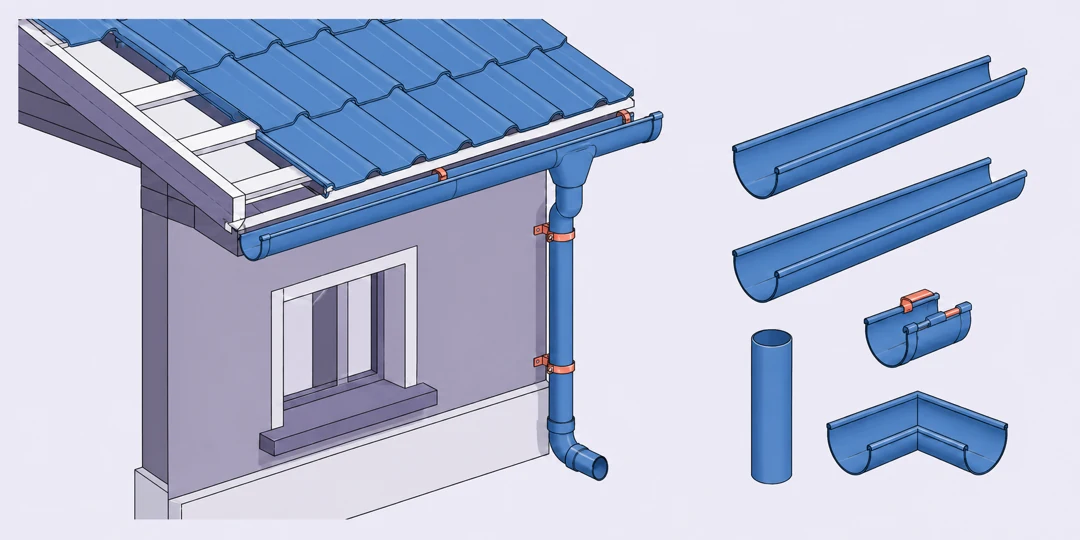

Жёлоб вдоль карниза, воронка и водосточная труба на фасаде

Калькулятор переводит измеренные карнизы и стояки в целые заводские секции. Он отдельно считает прямые соединители, углы, заглушки, воронки, колена и минимальное количество креплений по выбранному шагу.

Главное правило простое: каждый прямой участок округляется отдельно. Два карниза по 10 м при секции 3 м требуют не семи секций общей длиной 21 м, а восьми. На каждый карниз уходит по четыре секции: остаток с одной стороны можно учесть на другой только после отдельной проверки раскроя и мест будущих стыков.

Число секций желоба считается так:

\displaystyle N_{\text{ж}}=\sum_i\left\lceil\frac{l_i}{G}\right\rceil

Здесь lᵢ обозначает длину отдельного прямого карниза, G заводскую длину одной секции. Знак округления вверх превращает даже небольшой остаток в ещё одну целую секцию. Для труб действует та же логика, только отдельно по каждому стояку.

Что именно нужно измерить

Карниз измеряют вдоль нижнего края ската. Каждая строка формы соответствует одному прямому участку между свободным торцом и углом либо между двумя углами. У обычной двускатной крыши чаще всего два таких участка. Наклонные края фронтонов в длину желоба обычно не входят.

Стояк измеряют по будущей трассе трубы. Начните у воронки и закончите там, где будет нижний слив. Простая вертикальная стена даёт почти ту же длину, что и высота до карниза. Глубокий свес, выступающий цоколь или декоративный пояс удлиняют трассу, потому что трубе приходится обходить их коленами.

Длину секций берут из выбранной системы. В продаже встречаются желоба и трубы по 3 м, но бывают элементы по 1, 1,5, 2, 4 м и других размеров. Номинальный диаметр 125/90 не сообщает длину изделия. Проверьте карточку конкретной позиции перед расчётом.

Если размеры записаны в сантиметрах или миллиметрах, сначала приведите их к метрам. Для разовой проверки можно воспользоваться конвертером единиц длины. Например, 350 см превращаются в 3,5 м.

Откуда берутся соединители, углы и заглушки

Три секции на одном прямом карнизе образуют два стыка, поэтому нужно минимум два прямых соединителя. Четыре секции образуют три стыка. Калькулятор использует правило «число секций минус один» для каждого участка и не смешивает прямые соединители с угловыми деталями.

Угол соединяет торцы двух прямых участков. Наружный угол обходит выступ здания, внутренний поворачивает желоб во входящем углу. Оба уменьшают число свободных торцов. Количество заглушек находится по формуле:

\displaystyle Z=2M-2C

M обозначает число прямых участков, C общее число внутренних и наружных углов. У двух отдельных карнизов четыре свободных торца и четыре заглушки. У замкнутого прямоугольника четыре участка соединены четырьмя углами, поэтому заглушки не нужны.

У некоторых серий угол защёлкивается прямо в желоб, у других рядом требуется отдельный соединительный элемент. Калькулятор показывает прямые стыки и углы раздельно, чтобы список можно было сверить со схемой производителя, а не угадывать совместимость по фотографии.

Примеры расчёта водостока

Двускатный дом с двумя карнизами по 10 м. Секции желоба имеют длину 3 м. На каждую сторону нужно по четыре, всего восемь секций и шесть прямых соединителей. Купленная длина равна 24 м, расчётный остаток 4 м. У двух открытых линий четыре заглушки.

Замкнутый контур 8 × 6 м. Четыре карниза длиной 8, 6, 8 и 6 м дают 28 м желоба. При секции 3 м понадобится 10 отрезков общей длиной 30 м, шесть прямых соединителей и четыре наружных угла. Свободных торцов нет, значит, заглушек тоже нет.

Открытая Г-образная линия 6,4 и 4,2 м. Пять трёхметровых секций дают 15 м материала, три прямых стыка, один наружный угол и две заглушки. Остаток 4,4 м выглядит большим, но он возникает из двух отдельных округлений.

Небольшой сарай с карнизом 5,9 м. Две секции по 3 м закрывают длину с остатком 0,1 м. Понадобятся один соединитель и две заглушки. В этом случае округление почти не создаёт отходов.

Стояк высотой 6,1 м. При трубах по 3 м нужно три секции общей длиной 9 м и две соединительные муфты. Остаток 2,9 м можно сохранить для другого стояка, но калькулятор не уменьшает закупку без готовой карты раскроя.

Два стояка длиной 2,8 и 4,2 м. Трёхметровых труб понадобится три: одна на короткий стояк и две на длинный. Общая потребность равна 7 м, покупка 9 м, остаток 2 м. Воронок будет две, потому что каждая строка стояка означает отдельную точку слива.

Крепления и колена зависят от системы

В раскрывающемся блоке можно изменить шаг кронштейнов и хомутов. Калькулятор ставит крепление в начале и конце участка, затем добавляет промежуточные точки так, чтобы заданный шаг не превышался. Это минимальная оценка. Возле воронки, соединителя, угла и заглушки инструкция выбранной системы может требовать дополнительные кронштейны.

Допустимый шаг зависит от материала, профиля и вида крепления. Для желоба и трубы нельзя использовать одну случайную цифру из чужой инструкции. Найдите монтажную схему той же марки и серии, перенесите её предельные значения в форму, а готовое количество сверьте с раскладкой креплений на фасаде.

Два верхних колена нужны, когда труба от воронки подходит к стене через карнизный свес. Если воронка соединяется с трубой прямо, переключатель можно выключить. Сливное колено внизу направляет воду от стены. Любой обход выступа на фасаде обычно добавляет ещё пару колен, которую лучше внести в список вручную.

Почему калькулятор не выбирает диаметр и уклон

Диаметр водостока зависит от площади кровли, расположения воронки и расчётной интенсивности дождя. Одинаковая длина карниза может обслуживать маленький навес или широкий крутой скат, а количество воды будет разным. Поэтому диаметр и число водосборных точек берут из проекта или таблицы пропускной способности выбранной системы, а не выводят только из длины карниза.

Количество стояков в этом калькуляторе задаёт сам пользователь. Возьмите его из проекта или таблицы пропускной способности выбранной системы. Если площадь крыши ещё неизвестна, её можно найти в калькуляторе двускатной крыши. Для сложной кровли площадь и направление стока определяют по рабочему чертежу.

Уклон тоже не превращён в универсальное поле. Его значение зависит от профиля, материала и расположения воронок, поэтому его берут из инструкции выбранной системы. Если воронка стоит по центру, вода может идти к ней с двух сторон, а значит, каждое наклонное плечо размечают отдельно.

Как обращаться с остатками

Калькулятор округляет каждый карниз и стояк отдельно. Такой результат безопаснее для первой закупки, но не заменяет карту раскроя. Остаток длиной 2,9 м почти равен новой трубе и может пригодиться на соседнем фасаде. Обрезок 20 см, скорее всего, останется запасной деталью.

Перед заказом нарисуйте участки в масштабе и подпишите места стыков, углов и воронок. Проверьте, разрешает ли производитель ставить стык в выбранной точке и можно ли использовать обрезок без слишком короткого фрагмента. Сравните итог с комплектом одной марки: одинаковые номинальные размеры ещё не гарантируют совпадение профиля, уплотнителя и замка.

Вопросы о расчёте водостока

Комплектация меняется из-за формы крыши, расположения воронок и правил конкретной серии. Эти ответы помогают проверить границы обычного расчёта до покупки деталей.

Где измерять длину карниза?

Измеряйте вдоль линии, на которой будет стоять желоб, от свободного торца до угла или от одного угла до другого. Не подставляйте автоматически длину стены: кровельный свес может сделать карниз длиннее.

Нужен ли желоб на наклонном краю фронтона?

Обычно нет. У двускатной крыши вода стекает к двум нижним карнизам, а наклонные торцевые края закрывают планками. Исключение возможно у сложной архитектуры, если там действительно предусмотрен отдельный водосборный лоток.

Какую длину секции указывать?

Укажите фактическую длину конкретного желоба или трубы из выбранной серии. Не ориентируйтесь только на диаметр и общую фотографию товара: одна марка может продавать несколько длин прямых элементов.

Как узнать необходимое число воронок?

Возьмите число из проекта или таблицы пропускной способности производителя. Для подбора нужны площадь водосбора, положение воронок и интенсивность дождя. Калькулятор считает по одной воронке на каждый добавленный стояк, но не назначает их количество сам.

Как подобрать диаметр желоба и трубы?

Сравните водосборную площадь каждого ската с таблицей пропускной способности выбранной системы и требованиями проекта. Для большого здания, сложной крыши или ливневого района нужен расчёт расхода воды, а не выбор по длине карниза.

Какой уклон сделать у желоба?

Следуйте монтажной инструкции конкретной системы. Расположение воронок меняет направление и длину уклона, поэтому перепад размечают отдельно на каждом участке.

Можно ли уменьшить покупку за счёт обрезков?

Да, если обрезок подходит другому участку и стык разрешён в этом месте. Сначала составьте карту раскроя. Калькулятор намеренно округляет каждый участок отдельно, чтобы не обещать повторное использование детали без схемы.

Можно ли соединять детали разных марок?

Только если производитель прямо подтверждает совместимость. Одинаковые числа 125/90 не гарантируют одинаковый профиль желоба, толщину стенки, положение замка и форму уплотнителя.
