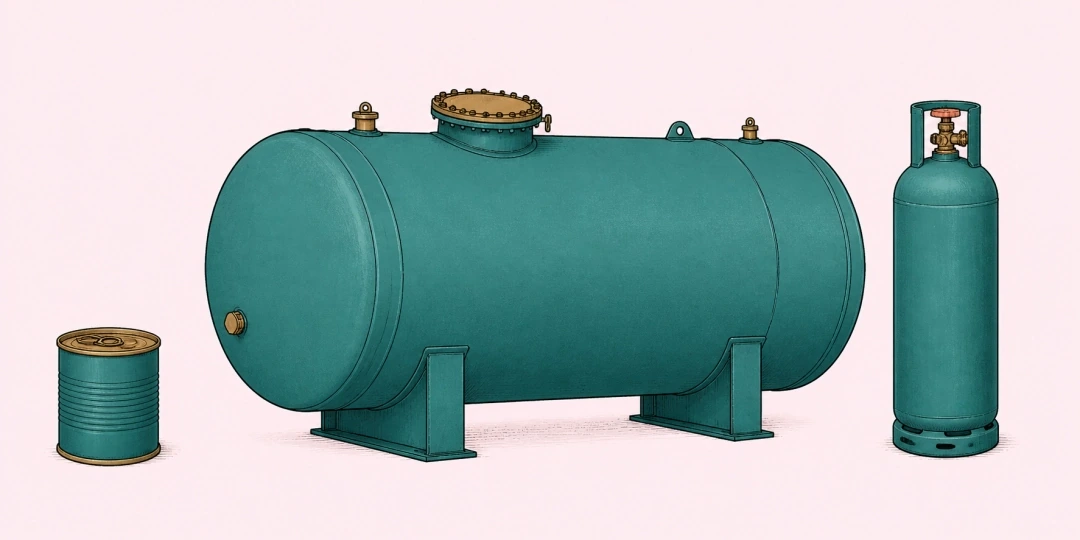

Почему банки и цистерны делают цилиндрическими
Круглые стенки равномерно держат давление и не требуют слабых углов. Цилиндр проще изготовить и поставить, чем более прочную сферу.
Дальше вы увидите, почему идеальная ёмкость выглядела бы шаром, зачем завод всё равно превращает её в цилиндр и почему молоко продают в прямоугольной пачке. Форма зависит не от одной формулы, а от давления, материала, перевозки и способа использования.
В статье вы узнаете:
Круглая стенка не даёт давлению выбрать слабый угол
Цилиндр похож на прямую трубу с двумя круглыми концами. Банка, газовый баллон и железнодорожная цистерна относятся к этой форме, хотя их крышки, дно и пропорции различаются.
Жидкость или газ давит на стенки во все стороны. Плоская стенка между опорами стремится выгнуться наружу. У круглой стенки нет длинного плоского участка: нагрузка растягивает материал по окружности, как если бы множество колец пытались разойтись.
У квадратной ёмкости стенки можно усилить рёбрами, рамой и большей толщиной. Но в углах направление поверхности резко меняется, поэтому соединения и сварные швы получают сложную нагрузку. Для большого давления такая конструкция обычно требует больше материала и деталей.
Именно поэтому сосуды под высоким давлением получают круглое поперечное сечение, а их торцы часто делают выпуклыми. Плоская крышка тоже работает, но ей нужно сильнее сопротивляться изгибу.
Круглая форма не делает сосуд безопасным сама по себе. Толщину стенки, материал, швы, рабочее давление и защитные устройства рассчитывают вместе. Повреждённый цилиндр остаётся повреждённым цилиндром.
Шар экономит материал, а цилиндр экономит хлопоты
Шар окружает заданный объём наименьшей площадью поверхности. У него нет углов, торцов и отдельного направления вдоль стенки. Внутреннее давление растягивает оболочку одинаково во всех направлениях.
Технический отчёт NASA сравнивает металлические сосуды одинакового материала по давлению, объёму и массе. В этой модели сфера получается эффективнее длинного цилиндра. Проще говоря, для одной и той же работы сферической оболочке нужно меньше металла. [NASA, Pressure Vessel Technology]
Но идеальный шар неудобен в быту. Он катится, плохо стоит на полу, оставляет пустоты между соседними ёмкостями и сложнее соединяется с трубами, опорами и оборудованием. Чтобы поставить сферический резервуар, всё равно нужны ноги или кольцевая опора.
Цилиндр сохраняет большую часть преимуществ круга, но получает прямую ось. Его можно положить на опоры, поставить вертикально, сделать длинным или коротким, присоединить одинаковые торцы. Поэтому газ часто хранят в почти сферических или цилиндрических сосудах с округлыми концами, а воду, молоко и топливо перевозят в длинных цистернах.
Цилиндр является компромиссом. Он не самый экономный по площади и не самый удобный для плотной упаковки. Зато хорошо держит давление, понятен в производстве и легко меняет объём за счёт длины.
Боковую стенку можно свернуть из прямоугольника
Разрежьте бумажную трубку вдоль и разверните её. Боковая поверхность станет прямоугольником. Одна его сторона равна высоте банки, другая длине окружности. К нему остаётся добавить два круга для дна и крышки.
Такая геометрия удобна для листового металла. Полосу сгибают вокруг круглой оправки, соединяют продольный шов и закрывают торцы. Производству не нужно выдавливать из листа глубокую коробку с четырьмя углами.
Круглая банка не имеет передней стороны. Её можно быстро вращать, катить по направляющим и обжимать одинаковым инструментом по всей окружности. Крышка тоже встаёт без совмещения четырёх углов.
У формы есть и цена. Круги оставляют промежутки в прямоугольной коробке, а цилиндры занимают не весь объём палеты. Пустое место приходится перевозить вместе с товаром. Поэтому производитель сравнивает экономию металла и простоту банки с потерями при хранении и доставке.
Для мягких напитков цилиндр ещё удобно держать рукой. А вот консервную банку часто делают низкой и широкой, чтобы она устойчиво стояла и содержимое было легче достать. Одна и та же фигура меняет пропорции под задачу.
Выпуклую бочку легче катить и собирать
Деревянная бочка похожа на цилиндр, который немного раздулся посередине. Её стенку собирают из узких дощечек, называемых клёпками, и стягивают металлическими обручами.
Клёпки шире посередине и уже у концов. Когда обручи сдвигают к более широкому месту, они плотнее сжимают всю оболочку. Дерево разбухает от жидкости и закрывает небольшие щели без длинного клеевого шва.
Выпуклость помогает перемещению. Бочку можно катить прямо, а для поворота слегка наклонить на край и развернуть вокруг маленькой площадки контакта. Плоский ящик той же массы пришлось бы тащить или ставить на тележку.
Современной стальной цистерне обручи не нужны, но логика круглой оболочки сохранилась. Внутренний объём удобно увеличивать длиной, а жидкость не задерживается в четырёх внутренних углах. Снаружи цистерну удерживает отдельная рама, чтобы она не укатилась вслед за своей геометрией.
Если известны диаметр и длина цилиндрической части, калькулятор объёма бака поможет оценить вместимость. Для горизонтальной ёмкости с неполным заполнением нужна отдельная геометрия сегмента, потому что половина высоты не всегда выглядит как половина показания линейки.
Прямоугольная пачка выигрывает, когда давления почти нет
Коробки плотно заполняют шкаф, кузов и палету. Между ними почти не остаётся воздуха, их грани не дают упаковке катиться, а этикетки удобно читать с одной стороны. Для крупы, бытовой техники и книг эти преимущества важнее круглой прочности.
Жидкость тоже можно поместить в прямоугольную тару, если стенки не обязаны самостоятельно держать большое давление. Пакет молока получает форму от нескольких слоёв материала и швов, а после открытия давление внутри почти равно давлению воздуха снаружи.
Картонная коробка с пакетом внутри разделяет задачи. Мягкий слой удерживает жидкость, жёсткий слой сохраняет форму, прямоугольный внешний контур экономит место. Один материал не обязан быть одновременно герметичным, прочным и удобным для штабеля.
Бутылка с газированным напитком снова становится круглой, потому что растворённый газ создаёт внутреннее давление. Плоские грани начали бы выпячиваться. У пластиковой бутылки эту работу дополнительно выполняют рёбра и фигурное дно.
Выбор можно свести к простому вопросу: что дороже, усилить углы или перевозить пустоты между кругами? Для давления чаще побеждает круг, для плотной укладки без давления прямоугольник.
Радиус быстро меняет и объём, и расход материала
Представим открытую трубу. Удвоение её длины удваивает объём и площадь боковой стенки. Удвоение радиуса действует сильнее: площадь круглого сечения и объём растут в четыре раза.
Объём цилиндра равен площади круглого основания, умноженной на высоту:
V обозначает объём, r радиус, h длину или высоту цилиндра. Точные литры и кубические метры можно получить в калькуляторе объёма цилиндра, а единицы перевести в конвертере объёма.
Материал для закрытой банки уходит на боковую стенку и два круга:
S обозначает площадь поверхности. Калькулятор площади цилиндра покажет её по радиусу и высоте. Но меньшая площадь ещё не доказывает, что реальная банка дешевле: остаются толщина металла, швы, крышка, оборудование и место в коробке.
Главный ответ: цилиндр выбирают не из любви к кругам. Он распределяет давление без углов, сворачивается из листа и легко меняет вместимость за счёт длины. Сфера сделала бы оболочку легче, коробка плотнее заполнила бы склад, а цилиндр оказался между ними и забрал себе банки, баллоны и цистерны.
