Объём бака: почему реальная вместимость меньше расчётной
Расчёт по наружным размерам показывает геометрический объём. В бак войдёт меньше из-за стенок, горловины, перегородок и свободного места сверху.
Дальше вы отделите четыре похожих числа: объём по наружным размерам, пространство внутри стенок, паспортную ёмкость и количество жидкости, которое можно использовать. Заодно станет понятно, почему честно посчитанные 157 литров легко превращаются в 152.
В статье вы узнаете:
У одного бака может быть четыре правильных объёма
Геометрический объём получается из формы и размеров. Для прямоугольного бака перемножают длину, ширину и высоту. Для цилиндрического используют радиус и длину. Если в расчёт попали наружные размеры, результат включает металл или пластик стенок.
Внутренний объём занимает полость за стенками. Именно туда попадает жидкость. Он всегда меньше объёма по наружным размерам, если стенки имеют заметную толщину.
Номинальная ёмкость указана в паспорте или названии изделия. Производитель определяет, до какой границы считать бак заполненным и как округлять число. У автомобильного бака эта граница может не совпадать ни с горловиной, ни с последним делением указателя.
Полезный объём зависит от задачи. Насосу нужна жидкость выше заборного отверстия. В баке для воды оставляют место до перелива. В машине часть топлива может оставаться ниже уровня, при котором двигатель уже получает его нестабильно.
Сначала назовите, какой объём нужен. Вопрос «сколько литров в баке» может означать расчёт по чертежу, паспортную ёмкость, объём одной заправки или доступный насосу запас. Это четыре разные задачи.
Стенка толщиной 3 мм забрала почти пять литров
Возьмём цилиндрический бак с наружным диаметром 50 см и наружной длиной 80 см. Если считать его идеальным цилиндром, получится:
Один литр равен 1000 см³, поэтому наружный геометрический объём составляет примерно 157,1 л. В калькуляторе объёма бака этот результат можно получить по диаметру и длине.
Теперь добавим стенку толщиной 3 мм, то есть 0,3 см. Внутренний диаметр уменьшается с двух сторон и становится 49,4 см. Если торцевые стенки такие же, внутренняя длина равна 79,4 см.
Внутри осталось около 152,2 л. Разница составила почти 5 л, хотя толщина 3 мм рядом с полуметровым диаметром кажется мелочью. Стенка работает сразу по окружности, а два торца уменьшают длину.

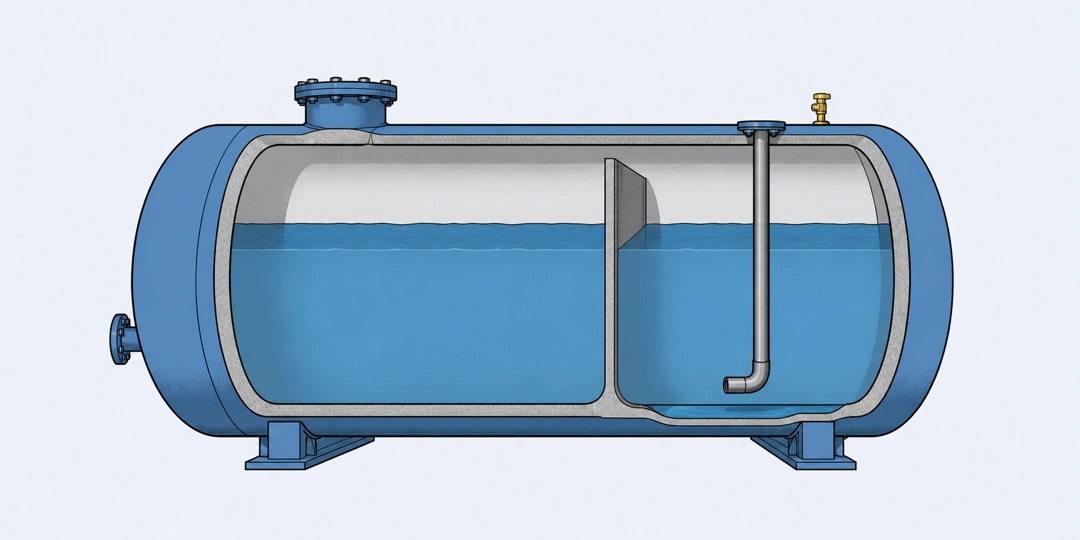

Для прямоугольного закрытого бака с одинаковой толщиной s внутренние размеры можно оценить как L - 2s, W - 2s и H - 2s. У открытой ёмкости верхней стенки нет, поэтому высоту уменьшают только на толщину дна. Сначала посмотрите на устройство, потом подставляйте формулу.
Полость до горловины не обязана быть рабочим объёмом
Жидкость расширяется при нагреве. Поэтому герметичную ёмкость не заполняют бездумно до самой верхней точки. Свободная область над жидкостью называется паровым пространством. Её размер задают конструкция, вещество, температура и правила эксплуатации конкретного изделия.
Хороший пример даёт автомобильный бак. Департамент сельского хозяйства Канзаса объясняет, что паспортная ёмкость не включает паровое пространство и заливную трубу. При доливе после автоматического отсечения топливо может попасть и туда, поэтому колонка иногда показывает больше литров, чем написано в характеристиках машины [Kansas Department of Agriculture].
Это не превращает паспорт в ошибку. Просто паспорт отвечает на вопрос о расчётной ёмкости бака, а чек фиксирует объём, прошедший через колонку. Между ними остаются исходный уровень, положение машины, температура топлива, момент отсечения пистолета и возможное заполнение горловины.
У воды, топлива и расширительного бака отопления разные допустимые уровни. Универсального правила «оставьте 10%» для всех ёмкостей нет. Если бак работает под давлением, соединён с насосом или содержит горючую жидкость, границу заполнения берут из паспорта и проекта, а не из статьи в интернете.
Перегородка занимает место, а уклон оставляет недоступный остаток
Формула цилиндра работает для цилиндра. Реальный бак может иметь округлённые торцы, выемку под кузов, ребра жёсткости, перегородки, датчик уровня, трубы и крепления внутри. Каждый элемент отнимает часть полости или меняет зависимость между высотой жидкости и литрами.
Особенно легко ошибиться с горизонтальным цилиндром. Когда уровень поднялся до половины диаметра, жидкость действительно занимает половину идеального цилиндра. Но отметка в четверть диаметра означает меньше четверти объёма: узкая нижняя дуга заполняется медленнее широкой середины.
Наклон добавляет ещё одну ловушку. Если бак стоит под углом, жидкость собирается у одного края. Датчик рядом с этим краем покажет другой уровень, чем датчик у противоположной стенки. Насос может схватить воздух, хотя в низкой части ещё остаются литры.
У сложной формы полезнее таблица калибровки: определённая высота соответствует определённому объёму. Её получают по чертежу, паспорту или постепенному заполнению известными порциями. Простая линейка по стенке честна только для бака с постоянной площадью сечения, например для вертикального прямоугольного сосуда.
Если результат получился в кубических метрах, перевод литров в м³ работает в обе стороны: 1 м³ равен 1000 л. Для галлонов, баррелей и других единиц удобнее конвертер объёма.
Для покупки, заправки и насоса нужны разные числа
Чтобы заказать бак, берите внутренний рабочий объём и ограничения производителя. Наружные габариты понадобятся отдельно, чтобы ёмкость поместилась в нишу, прошла в дверь и встала на опоры.
Чтобы проверить паспортную ёмкость автомобиля, не сравнивайте её с одной случайной заправкой. Начальный остаток неизвестен, а долив после щелчка пистолета заполняет область выше обычной границы. Для расхода топлива полезнее две заправки до одинакового уровня.
Чтобы узнать доступный запас воды, отметьте верхний рабочий уровень и нижний уровень, при котором насос перестаёт забирать воду. Рассчитайте или измерьте объём между этими двумя границами. Всё, что выше и ниже, существует геометрически, но не участвует в обычном цикле.
Чтобы проверить самодельную ёмкость, сначала измерьте внутренние размеры и форму. Затем при безопасных условиях заполняйте её известными порциями и отмечайте уровень. Такая калибровка сразу учитывает стенки, скругления и внутренние детали, которые чертёж мог пропустить.
Считайте полость, затем вычитайте нерабочие области
Расчёт по наружным размерам даёт верхнюю геометрическую оценку. Чтобы приблизиться к реальной вместимости, перейдите к внутренним размерам, учтите форму торцов и детали внутри, затем определите верхний и нижний рабочие уровни.
Поэтому 157 л по габаритам, 152 л внутри и ещё меньше доступного объёма могут быть правильными одновременно. Ошибка начинается не в формуле, а в момент, когда эти числа называют одним словом «вместимость».
