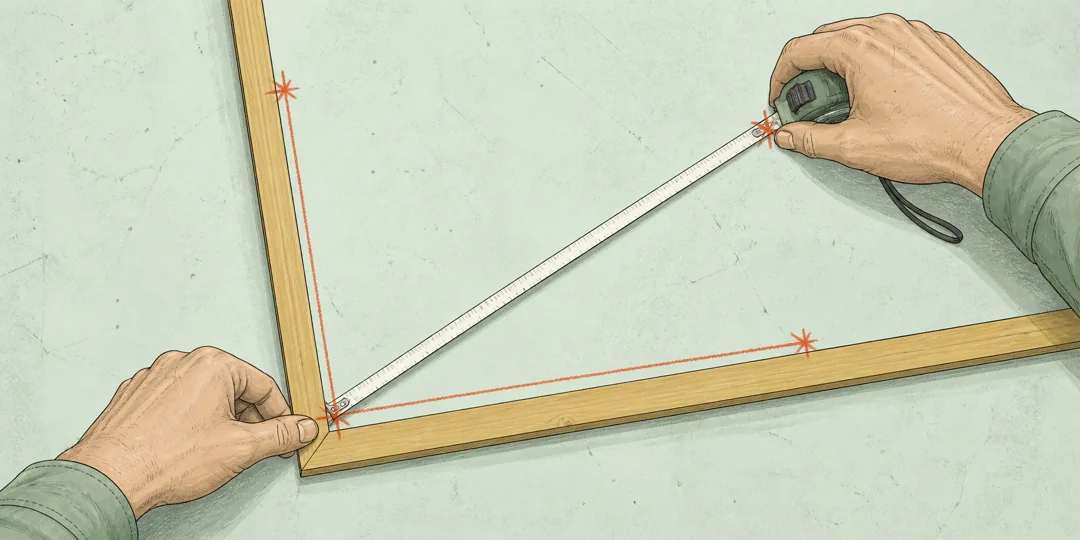

Прямой угол можно проверить рулеткой по треугольнику 3-4-5: отложите 3 единицы по одной стороне, 4 по другой и добейтесь 5 между метками. Для рамы или комнаты дополнительно сравните диагонали, но сначала проверьте длины сторон.
Дальше вы научитесь размечать угол 90° одной рулеткой, проверять прямоугольную раму по диагоналям и заранее оценивать, во что превратится небольшая ошибка на длине стены или фундамента.
В статье вы узнаете:
Возьмите точку будущего угла. По одной стороне отложите 3 одинаковые единицы длины, по другой 4, затем измерьте расстояние между отметками. Если получилось 5 тех же единиц, угол между сторонами равен 90°. Это может быть треугольник 60-80-100 см, 1,5-2-2,5 м или 3-4-5 м.
Метод работает благодаря обратной теореме Пифагора. Для треугольника со сторонами a, b и самой длинной стороной c прямой угол лежит между a и b, если выполняется равенство:
У чисел 3, 4 и 5 всё сходится: 3² + 4² = 9 + 16 = 25 = 5². Поэтому соотношение можно увеличить в любое число раз, не меняя угол. Это один из практических способов определить прямоугольный треугольник по его сторонам.
Расстояние между отметками меньше 5: угол слишком узкий. Разведите линии. Если расстояние больше 5, угол шире 90°, поэтому линии нужно сблизить.
Треугольник 30-40-50 см математически ничем не хуже треугольника 3-4-5 м. На практике короткая разметка прячет ошибку внутри толщины карандашной черты, люфта рулетки и неровного края. Чем длиннее стороны, тем заметнее изменение диагонали при том же отклонении угла.
Допустим, вы отложили 3 и 4 м. При угле 89,5° расстояние между отметками составит примерно 4,979 м, то есть окажется короче нормы на 21 мм. При 90,5° получится около 5,021 м. В масштабе 60-80-100 см те же полградуса изменят диагональ всего примерно на 4 мм. Такая разница легко исчезает под крючком рулетки или толстой меткой.
Выбирайте самый большой треугольник, который помещается на объекте и остаётся удобным для одного повторного измерения. Для дверной коробки подойдут десятки сантиметров, для комнаты лучше взять 1,5-2-2,5 м, а на участке использовать метры.
Рулетка тоже не является идеальной числовой осью. Длина металлической ленты немного зависит от натяжения, а результат в поле дополнительно меняют провисание, наклон и повторяемость считывания отметок. Национальный институт стандартов и технологий США учитывает натяжение даже при лабораторной калибровке длинных металлических лент [NIST, 2022].
У прямоугольника обе диагонали равны. Поэтому собранную раму, дверной проём или контур фундамента удобно проверять измерением из угла в противоположный угол. Если одна диагональ длиннее, конструкция перекошена.
Но обратное утверждение требует условия. Равные диагонали произвольного четырёхугольника ещё не делают его прямоугольником: у равнобедренной трапеции они тоже равны. Метод работает, когда противоположные стороны уже параллельны или попарно равны. Иными словами, сначала нужна рама правильного размера, а затем проверка её углов.
Ожидаемую диагональ прямоугольника со сторонами a и b даёт та же теорема Пифагора:
У рамы 3 × 4 м диагональ должна быть 5 м. Для других размеров можно рассчитать диагональ прямоугольника, а затем сравнить расчёт с обеими натурными диагоналями.
Сначала проверьте четыре стороны. Противоположные стороны должны совпадать по длине. Затем измерьте обе диагонали от одних и тех же физических точек. Если одна длиннее, слегка сдвигайте её противоположные углы навстречу друг другу. После выравнивания снова проверьте стороны, обе диагонали и только потом ставьте раскос или окончательный крепёж.
Перегородка или линия на полу. Используйте треугольник 3-4-5. Он строит один перпендикуляр относительно выбранной базовой линии и не требует готового четырёхугольника.
Дверная коробка, окно или мебельная рама. Сравните стороны и диагонали. Маленький угольник покажет локальный угол около одного края, а диагонали обнаружат перекос всей конструкции.
Комната, терраса или фундамент. Сначала разметьте один угол методом 3-4-5, от него отложите длину и ширину, затем замкните контур и сравните диагонали. Два независимых способа ловят разные ошибки.
Неровная поверхность или склон. Все три измерения должны лежать в одной плоскости. Рулетка, повторяющая склон или провисающая между точками, показывает пространственное расстояние, а план нужен горизонтальный. Здесь понадобится уровень, отвес или геодезический прибор, хотя самого угольника по-прежнему может не быть.
Разные точки отсчёта. Если одну длину мерить от центра колышка, а другую от его края, ошибка сразу попадёт в угол. Выберите одну точку на каждой опоре и возвращайтесь только к ней.
Провисшая рулетка. Дуга всегда длиннее прямой между её концами. Натяните ленту одинаково при каждом измерении, не перекручивайте её и не прижимайте к буграм.
Слишком маленькая база. Треугольник на ладони проверяет угол на листе, но плохо подходит для трёхметровой стены. Ошибка в несколько миллиметров на коротком отрезке превращается в сантиметры на другом конце комнаты.
Одна удачная цифра. После регулировки диагонали могли сравняться за счёт смещения всей рамы или изменения стороны. Повторная проверка должна замкнуть круг: стороны, диагонали, стороны ещё раз.
Нефиксированная конструкция. Лёгкая деревянная или металлическая рама меняет форму от одного толчка. Выровняйте её, поставьте временный раскос и только потом переходите к монтажу.
Универсального допуска «для прямого угла» нет. Плитка, дверная коробка, садовая грядка и несущая конструкция требуют разной точности. Полезнее перевести ошибку угла в линейное смещение на рабочей длине:
Здесь L обозначает длину линии, δ отклонение от 90°, а s боковое смещение её конца. На длине 3 м ошибка 0,1° даёт около 5 мм, 0,5° около 26 мм, а 1° уже примерно 52 мм. Полградуса почти не видно глазом у вершины, зато плинтус или шкаф на другом конце комнаты заметят всё.
Для бытовой разметки рулетка позволяет увидеть и исправить такой перекос. Для несущих конструкций, границ участка и работ с заданным проектным допуском результат нужно сверять с документацией и проверять подходящим измерительным прибором. Геометрия подсказывает способ контроля, но не назначает строительные нормы.
Для одного угла используйте треугольник 3-4-5: меньше пяти означает узкий угол, больше пяти широкий. Для готовой прямоугольной рамы сначала проверьте стороны, затем обе диагонали и после фиксации повторите измерения.
Если два способа дают разные ответы, не усредняйте их. Найдите сместившуюся точку, провисшую ленту или неверную базовую линию. Несколько минут повторной разметки обычно обходятся дешевле двери, которая цепляет пол, и фундамента, который решил стать трапецией.
