Сколько тепла проходит через стену

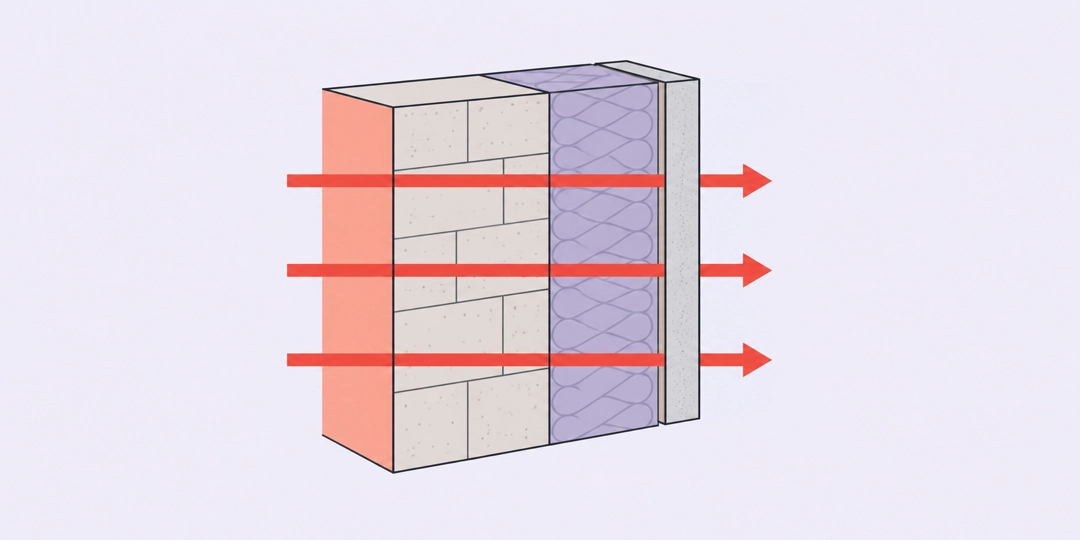

Тепло проходит от тёплой стороны через слои стены к холодной

Тепловой поток показывает, сколько энергии стена передаёт за секунду. В стартовом примере через стену площадью 20 м² проходит 600 Вт: её толщина 200 мм, теплопроводность материала 0,2 Вт/(м·К), температуры поверхностей +20 и −10 °C. Добавьте слой утеплителя, и при том же перепаде температур поток уменьшится. Такой расчёт помогает сравнить конструкции, прежде чем обсуждать толщину материалов и расходы на отопление.

Калькулятор рассматривает плоский участок с одинаковыми слоями по всей площади. Тепло движется от тёплой стороны к холодной. Основное число показывает величину потока, отдельная строка сообщает направление. При одинаковых температурах результат равен нулю.

Что означают λ, R и U

Теплопроводность λ описывает, насколько легко материал проводит тепло. Её измеряют в ваттах на метр-кельвин, Вт/(м·К). При одинаковых размерах и температурах материал с λ = 0,4 пропускает вдвое больший поток, чем материал с λ = 0,2. Это свойство материала, а не готовой стены: толстый слой и тонкий лист с одной λ работают по-разному.

Сопротивление R учитывает толщину. Чем оно больше, тем труднее теплу пройти через конструкцию. Для каждого слоя толщину в метрах делят на его λ, затем складывают сопротивления всех последовательных слоёв. Здесь используется сопротивление, отнесённое к площади, с единицей м²·К/Вт. Если толщина введена в миллиметрах, перед расчётом её делят на 1000.

\displaystyle R = R_{si} + \sum_i \frac{d_i}{\lambda_i} + R_{se}

В этой записи d обозначает толщину слоя в метрах, λ его теплопроводность, R_si и R_se дополнительные сопротивления теплоотдаче у внутренней и наружной поверхностей. Коэффициент U равен 1 ÷ R и измеряется в Вт/(м²·К). Он показывает поток через 1 м² при перепаде 1 градус. Для R = 2 получаем U = 0,5: у более высокого R получается более низкий U.

Общий поток связывает площадь, разность температур и сопротивление:

\displaystyle Q = \frac{A\,(T_{in}-T_{out})}{R}

A обозначает площадь в м², температуры задаются в °C, результат Q получается в ваттах. Разность в 1 °C равна разности в 1 К: перевод в кельвины не нужен. В строке «На 1 м² стены» показано |Q| ÷ A.

Какие температуры и материалы вводить

По умолчанию вводятся температуры поверхностей. Воздух в комнате и внутренняя сторона стены могут иметь разную температуру. Между воздухом и стеной тоже существует сопротивление передаче тепла. Если известны температуры воздуха, раскройте дополнительные параметры и укажите соответствующие поверхностные сопротивления. Нормативные коэффициенты автоматически не подставляются.

Каждая сторона учитывается независимо. Если внутреннее сопротивление положительное, поле внутри относится к воздуху. Если наружное равно нулю, снаружи по-прежнему нужна температура поверхности. Не подставляйте показания комнатного термометра в поле поверхности без этого уточнения: формула посчитает другое условие. При известных коэффициентах теплоотдачи h сопротивление соответствующей поверхности равно 1 ÷ h.

Значение λ берите для конкретного материала и условий расчёта. Плотность, влажность и температура влияют на теплопроводность; изделия с одинаковым бытовым названием могут различаться. Числа в примерах учебные и не заменяют документацию на купленный материал.

В площадь включайте только участок с выбранным составом слоёв. Из прямоугольника фасада вычтите окна и двери, а конструкции другого типа считайте отдельно. Для закупки плит, рулонов и упаковок пригодится калькулятор количества утеплителя: тепловой поток и объём покупки отвечают на разные вопросы.

Нулевая толщина выключает слой, поэтому его λ уже не влияет на ответ. Так удобно временно убрать утепление и сравнить результат. Остальные толщины должны быть неотрицательными, а λ каждого активного слоя положительной. Площадь должна быть больше нуля. Если отключить все слои и оставить оба поверхностных сопротивления нулевыми, делить будет не на что: такой набор данных требует исправления.

Как сравнивать стены и условия

Меняйте один параметр за раз. В примерах поток стационарный: температуры уже установились и не меняются. Поверхностные сопротивления равны нулю, кроме случая, где они заданы отдельно.

Добавить утепление. Для исходных 200 мм с λ = 0,2, площади 20 м² и поверхностей +20/−10 °C получаем 600 Вт. Второй слой 100 мм с λ = 0,04 добавляет R = 2,5. Суммарное сопротивление становится 3,5, поток уменьшается до 171,429 Вт, примерно на 71,4%. Это снижение через выбранный участок, а не экономия всего дома.

Удвоить уже имеющееся утепление. Если в предыдущем примере увеличить второй слой со 100 до 200 мм, общее R станет 6, а поток составит 100 Вт. Добавленные 100 мм уменьшают поток ещё на 71,429 Вт. Первая и вторая одинаковые добавки дают разный выигрыш, потому что каждая работает вместе с остальной стеной.

Вычесть окно. В стене 5 × 3 м есть проём 2 × 1,5 м. Непрозрачная площадь равна 12 м². При R = 1 и поверхностях +20/−10 °C через неё проходит 360 Вт. Ввод всех 15 м² дал бы 450 Вт, но не учёл бы само окно правильно. Поток через окно нужно найти отдельно и затем сложить результаты.

Учесть теплоотдачу к воздуху. Оставим исходный слой 200 мм с λ = 0,2 и площадь 20 м². В учебном условии оба поверхностных сопротивления равны 0,1 м²·К/Вт, температуры воздуха +20 и −10 °C. Тогда R = 1,2, поток равен 500 Вт. Если просто убрать сопротивления и оставить те же числа температур, получится уже другая физическая задача.

Проверить летнее направление. У стены R = 2 и площадь 10 м², внутренняя поверхность имеет +24 °C, наружная +34 °C. Поток равен 50 Вт и направлен внутрь. При перестановке температур величина останется той же, направление изменится. Кондиционер получает дополнительную нагрузку, хотя формула та же, что зимой.

Перевести мощность в энергию. Если исходный поток 600 Вт действительно сохраняется 24 часа, через стену передаётся 0,6 × 24 = 14,4 кВт·ч тепловой энергии. Ватты нельзя умножать на тариф за кВт·ч напрямую. И суточный расчёт нельзя механически растянуть на сезон: температура на улице не держится на одной отметке до весны.

Почему это ещё не расчёт отопления дома

Модель учитывает перенос поперёк плоских слоёв при постоянной λ. Она не добавляет потери через вентиляцию, двери, окна, перекрытия и стыки. Балконная плита, крепёж или участок железобетона могут проводить тепло лучше соседнего утеплённого участка. Такие неоднородности называют мостиками холода, и одной суммой сопротивлений их не описать.

Результат не определяет скорость остывания помещения: для этого нужны теплоёмкость стен, мебели и воздуха, мощность отопления и изменение погоды. Он также не проверяет конденсацию, положение точки росы, нормативное сопротивление ограждения или допустимость выбранной конструкции. Для подбора количества секций радиатора сначала нужна полная теплопотеря комнаты, а не только одной стены.

Вопросы о слоях и тепловом потоке

При переносе данных из паспортов особенно легко смешать характеристики материала и всей конструкции. Перед сравнением проверьте единицы, площадь и условия, для которых указан коэффициент.

Можно ли взять среднюю теплопроводность нескольких слоёв?

Обычное среднее λ применять нельзя. Складывают сопротивления d/λ. Для эквивалентного однородного слоя без поверхностных сопротивлений λэфф равна общей толщине, делённой на сумму d/λ. Например, 100 мм с λ = 0,04 и 200 мм с λ = 0,2 дают λэфф около 0,0857 Вт/(м·К), а не 0,12.

Меняет ли порядок слоёв полученный поток?

В этой модели при постоянных λ перестановка слоёв не меняет сумму сопротивлений и поток. Однако меняются температуры на границах материалов и условия увлажнения. Равный результат не означает, что утеплитель снаружи и внутри можно без последствий менять местами.

Можно ли считать воздушную прослойку как обычный материал?

В воздушной полости тепло передаётся не только теплопроводностью, но и излучением, а иногда конвекцией. Делить её толщину только на λ неподвижного воздуха обычно недостаточно. Нужна подходящая модель прослойки или её отдельно определённое сопротивление; вентилируемый зазор особенно нельзя считать неподвижным слоем.

Подходит ли расчёт для пола или потолка?

Для однородного плоского участка с известными граничными температурами последовательное сложение сопротивлений сохраняется. Но поверхностный теплообмен зависит от направления потока и условий. Контакт с грунтом, балки и сложные перекрытия требуют отдельного расчёта, а не только замены названия стены.

Почему площадь не меняет R и U?

Здесь R и U отнесены к одному квадратному метру. Удвоение площади удваивает общий поток Q, но оставляет характеристики той же конструкции прежними. Сопротивление всего участка в К/Вт равно показанному R, делённому на площадь: это другая величина с другой единицей.

Можно ли использовать известный U вместо слоёв?

Если известен U всей конструкции, поток можно проверить отдельно как U × площадь × разность температур. Сначала уточните, включены ли в U сопротивления у поверхностей. Нельзя добавить их повторно к значению, которое уже описывает передачу тепла между воздухом по обе стороны.

Как оценить влияние погрешности λ?

Для единственного слоя без поверхностных сопротивлений рост λ на 10% повышает поток на 10%. В многослойной стене эффект зависит от доли сопротивления этого слоя. Сравните два расчёта с нижним и верхним обоснованными значениями λ, сохранив толщины и температуры одинаковыми.

Показывает ли результат расход электроэнергии обогревателя?

Показан поток тепла через заданный участок. Электрическое потребление зависит от всей нагрузки помещения и типа отопления. Даже 14,4 кВт·ч теплопередачи за сутки не превращаются автоматически в такое же показание электросчётчика, особенно если работает тепловой насос.
