Калькулятор секций радиатора

Потребность комнаты	1 600 Вт
Реальная мощность секции	116,2 Вт
Температурный напор	50 К

Как посчитать секции радиатора

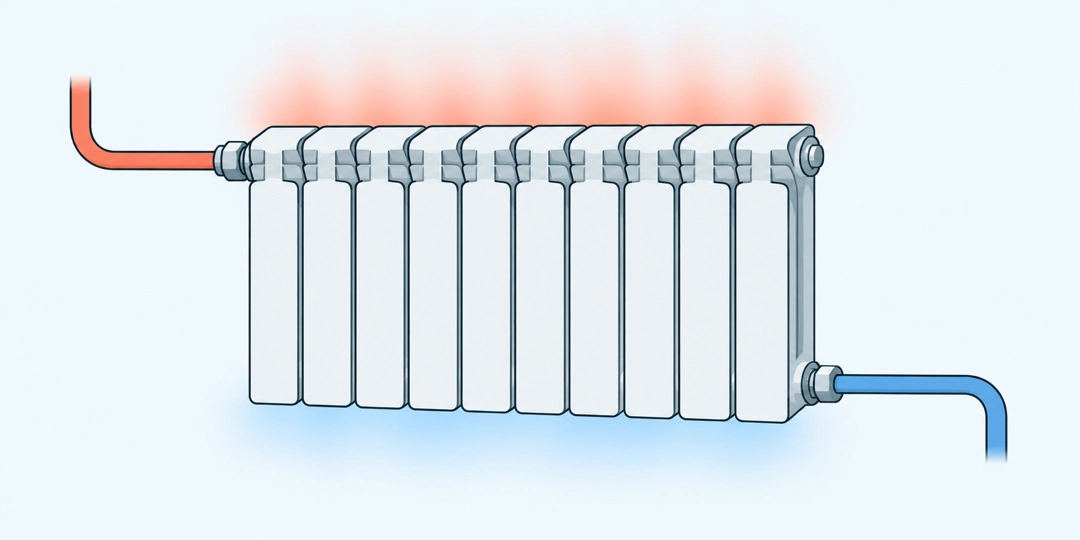

Секционный радиатор с трубами подачи и обратки

Количество секций зависит от теплопотерь комнаты и фактической теплоотдачи выбранной модели. Паспортные ватты одной секции относятся к определённому температурному напору. Если вода в системе холоднее, радиатор отдаёт меньше тепла, и простое деление теплопотерь на число из паспорта занизит результат.

Укажите площадь комнаты и оценку теплопотерь на каждый квадратный метр. Если у вас уже есть расчёт всей комнаты в ваттах, разделите его на площадь и введите частное в поле «Теплопотери на 1 м²». Затем перенесите из паспорта мощность одной секции и условие, при котором она измерена: ΔT 50 или ΔT 70. Введите ожидаемые температуры подачи, обратки и воздуха в комнате. Калькулятор пересчитает мощность секции для этих условий и округлит необходимое число секций вверх.

\begin{aligned} Q_{room} &= S\cdot q \\ Q_{section} &= Q_{passport}\left(\frac{\Delta T}{\Delta T_{passport}}\right)^n \\ N &= \left\lceil\frac{Q_{room}}{Q_{section}}\right\rceil \end{aligned}

Здесь S означает площадь комнаты в м², q означает оценку теплопотерь на 1 м², Q_room означает требуемую мощность в ваттах, а Q_passport и Q_section обозначают паспортную и пересчитанную мощность одной секции. Показатель n описывает, как мощность этой модели меняется вместе с температурным напором. Последнее выражение округляется вверх до целой секции.

Какие данные брать из паспорта радиатора

На упаковке, в каталоге или паспорте ищите таблицу теплоотдачи выбранной высоты и глубины радиатора. Для секционной модели нужна мощность одной секции. Не путайте её с суммарной мощностью уже собранного прибора из 8 или 10 секций. Если в каталоге указана только мощность прибора из десяти одинаковых секций, разделите её на десять, но сначала убедитесь, что речь действительно об одинаковых секциях и тех же условиях испытания.

Особенно важно обозначение ΔT рядом с ваттами. В европейских таблицах встречается паспортный напор 50 К при режиме воды 75/65 °C и комнате 20 °C. Для некоторых продаваемых в России секционных радиаторов мощность дана при ΔT 70 К. Это не два названия одной величины: 180 Вт при ΔT 70 и 180 Вт при ΔT 50 описывают разные паспортные условия. Выберите в форме значение именно вашего документа. Если в паспорте указан другой напор, этот калькулятор не должен подменять его ближайшим вариантом: воспользуйтесь таблицей пересчёта производителя.

Показатель степени n тоже зависит от модели и конструкции. Начальное значение 1,3 служит ориентиром, а не свойством любого радиатора. Если изготовитель публикует собственный показатель или коэффициенты пересчёта, используйте их. При подборе конкретного изделия паспортная таблица для нужного температурного режима надёжнее обобщённой степени.

Примеры для разных комнат и систем

Комната 20 м², паспорт ΔT 70. При оценке 80 Вт/м² требуется 1600 Вт. У секции в паспорте 180 Вт при ΔT 70, а фактический режим 75/65/20 °C даёт ΔT 50. При n = 1,3 одна секция отдаёт около 116,2 Вт. Получается 13,77 секции, значит, нужно 14. Делить 1600 на паспортные 180 Вт здесь нельзя.

Та же комната, паспорт ΔT 50. Площадь 20 м², оценка 80 Вт/м² и режим 75/65/20 °C остаются прежними. Если 180 Вт одной секции уже указаны для ΔT 50, пересчёт ничего не уменьшит. 1600 / 180 = 8,89, поэтому итог составляет 9 секций. Сравнивать этот результат с предыдущим без указания паспортного условия было бы ошибкой.

Низкотемпературный режим 55/45/20 °C. Для тех же 20 м² и 1600 Вт потребности секция 180 Вт при паспортном ΔT 70 фактически отдаст около 59,8 Вт. Нужно 27 секций. Это сигнал проверить габариты и способ установки, а не предложение собрать один радиатор любой длины: зачастую лучше распределить приборы или выбрать другую модель.

Комната 15 м² с меньшими потерями. При 60 Вт/м² потребность равна 900 Вт. Секция 140 Вт при паспортном ΔT 50 в режиме 70/55/20 °C отдаст около 113,3 Вт. 900 / 113,3 немного меньше восьми, поэтому потребуется 8 секций. Если фактические теплопотери комнаты известны, их точное значение лучше этого условного примера.

Тёплая ванная 8 м². При целевой температуре 24 °C и введённой оценке 110 Вт/м² требуется 880 Вт. Секция 180 Вт при паспортном ΔT 70 в режиме 75/65/24 °C отдаст около 104,3 Вт, то есть нужно 9 секций. Оценка 110 Вт/м² должна относиться именно к комнате с 24 °C, иначе потребность окажется несогласованной с выбранной температурой.

Большая комната 30 м². Оценка 100 Вт/м² даёт 3000 Вт. При тех же 180 Вт на секцию для ΔT 70 и режиме 75/65/20 °C расчёт покажет 26 секций. Число означает суммарную потребность в секциях выбранной модели, а не разрешение ставить все 26 в один прибор. Максимальное число секций, соединение и распределение по комнате проверяют по инструкции изготовителя и проекту системы.

Почему температура воды меняет ответ

Температурный напор показывает, насколько радиатор теплее воздуха. Для привычных режимов его можно найти как среднее между подачей и обраткой минус температура комнаты. Например, (75 + 65) / 2 − 20 = 50 К. Разность температур в градусах Цельсия численно равна разности в кельвинах, поэтому запись ΔT 50 К здесь удобна. Если подача и обратка сильно различаются, калькулятор использует логарифмический средний напор вместо простого среднего.

Мощность уменьшается не строго пропорционально напору: для пересчёта используется степень n. При 180 Вт на секцию, ΔT 70 в паспорте и n = 1,3 переход к ΔT 50 даёт около 116,2 Вт. Поэтому результат особенно чувствителен к ошибке в температурном графике низкотемпературной системы. Если котёл или тепловой насос в мороз держит иной режим, повторите расчёт для этого режима, а не только для мягкой погоды.

Температура обратки должна быть выше температуры комнаты, а подача не ниже обратки. При нарушении этих условий форма не выдаёт число секций: модель расчёта отопительного радиатора к такой комбинации неприменима. Калькулятор также не выводит температуры воды из мощности котла или выбранных секций. Это исходные данные о работе вашей системы. Общую нагрузку здания для выбора теплогенератора сравнивайте отдельно в калькуляторе мощности котла.

Где оценка перестаёт быть подбором отопления

Поле «Теплопотери на 1 м²» требует особого внимания. Стартовые 80 Вт/м² нужны только для демонстрации ввода. Реальная потребность зависит от климата, стен, окон, вентиляции, углового расположения, высоты потолка и целевой температуры. Площадь сама по себе не раскрывает эти условия. Для закупки отопительного прибора лучше взять расчёт теплопотерь из проекта или поручить его специалисту; не называйте любой единый норматив ватт на квадратный метр точным для всех зданий.

Если вы ещё планируете ограждающую конструкцию, отдельно посчитайте объём выбранного утеплителя. Этот соседний калькулятор отвечает за закупку материала, но не определяет теплопотери комнаты. Улучшение утепления может изменить исходную мощность отопления, однако величину изменения нельзя получить из одних кубометров утеплителя.

Результат округляется вверх, но не добавляет автоматический запас. Добавка «на всякий случай» может привести к избыточному размеру прибора и не исправит неверные исходные теплопотери. Перед покупкой также проверьте ограничения по числу секций в одной сборке, схему подключения, место под окном, расстояния до пола и подоконника, а также фактические температуры системы. Для панельного радиатора число секций неприменимо: сравнивайте его целиком с требуемой мощностью при нужном режиме.

Когда батарея горячая, но в комнате холодно, не начинайте с числа секций. В проверке причин холодной комнаты показано, как отличить недостаточную теплоотдачу от препятствий для циркуляции воздуха и теплопотерь.

Частые вопросы

Чаще всего расхождение с магазинной таблицей связано с паспортным температурным напором или исходной оценкой теплопотерь. Ниже ответы на вопросы, которые стоит решить до покупки.

Почему паспортные 180 Вт превращаются в 116 Вт?

Потому что 180 Вт могут быть указаны для ΔT 70, а ваш режим 75/65/20 °C даёт ΔT 50. При n = 1,3 пересчёт даёт около 116,2 Вт на секцию. Если паспортные 180 Вт уже относятся к ΔT 50, уменьшать их при этом режиме не нужно.

Где найти ΔT 50 или ΔT 70?

Ищите обозначение ΔT или температурный режим рядом с таблицей теплоотдачи в паспорте модели. Для 75/65/20 °C напор равен 50 К. Если условие не указано, запросите данные изготовителя; нельзя угадать его по одному числу ватт.

Что делать, если в паспорте указан другой температурный напор?

Не выбирайте 50 или 70 только потому, что эти пункты есть в форме. Используйте таблицу пересчёта изготовителя для своего режима или сначала приведите паспортную мощность к одному из поддерживаемых условий по его данным.

Откуда взять теплопотери на квадратный метр?

Если есть расчёт теплопотерь всей комнаты, разделите результат в ваттах на площадь в м². Например, 1500 Вт для 20 м² означают 75 Вт/м². Начальные 80 Вт/м² в форме являются примером, а не нормативом для вашего дома.

Можно ли оставить показатель n равным 1,3?

Можно для предварительной оценки, если других данных нет. Для окончательного выбора найдите показатель или таблицу коррекции конкретной модели: конструкция радиатора влияет на изменение теплоотдачи при другом температурном режиме.

Нужен ли дополнительный запас секций?

Калькулятор уже округляет дробное число вверх. Произвольный запас не компенсирует ошибку в теплопотерях или температурном графике. Дополнительные требования учитывайте отдельно, на основе проекта и особенностей установки.

Можно ли собрать все рассчитанные секции в один радиатор?

Не всегда. Проверьте паспортный предел секций в одной сборке, схему подключения и длину места установки. Большую суммарную мощность может быть разумнее распределить между несколькими приборами.

Подойдёт ли этот расчёт для панельного радиатора?

Формула пересчёта теплоотдачи полезна и для панели, но итоговое число секций к ней неприменимо. Сравнивайте требуемую мощность комнаты с мощностью целого панельного радиатора для своего температурного режима.
