Калькулятор ресурса конденсатора

Относительно L0	× 4

Что показывает температурная оценка ресурса

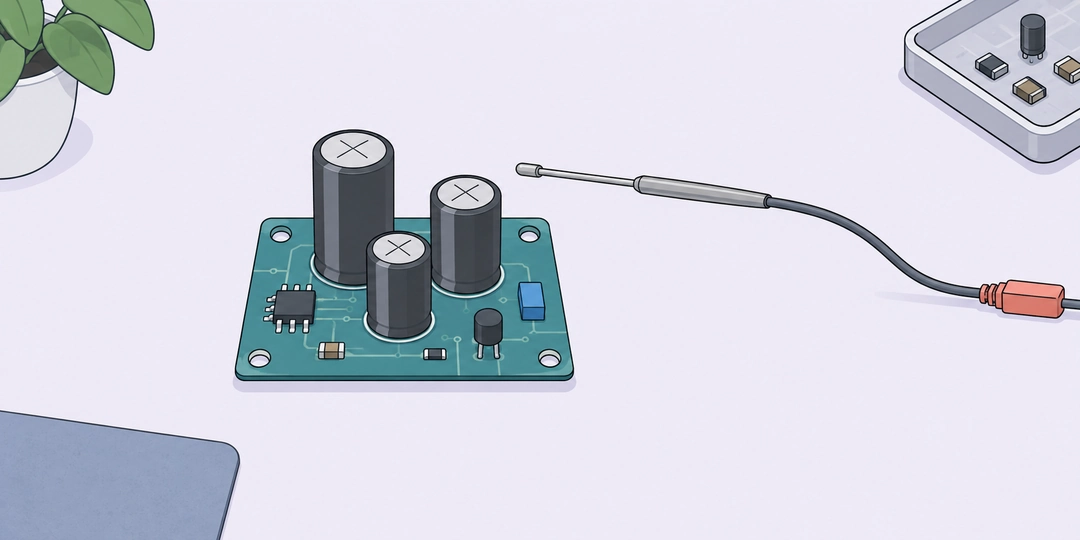

Температурный щуп расположен возле алюминиевых электролитических конденсаторов на небольшой плате

Один и тот же жидкостный алюминиевый электролитический конденсатор может работать в прохладном корпусе или рядом с горячими деталями. Для предварительного сравнения используют правило 10 °C: при снижении температуры на десять градусов расчётный ресурс удваивается. Это приближённая температурная модель для подходящей серии, а не универсальное обещание срока службы любого конденсатора.

Охлаждение на 20 °C. Пусть известный ресурс составляет 2000 часов при 85 °C. При температуре сравнения 65 °C и прежних остальных условиях модель даёт 8000 часов: снижение на два десятиградусных шага означает множитель 4. Если рассматриваются два расположения одного компонента на плате, расчёт показывает смысл температурной разницы, но ещё не доказывает срок работы всего прибора.

Исходные часы должны относиться к указанной исходной температуре и определённым условиям нагрузки. Температуры в этой форме означают воздух непосредственно возле конденсатора в обоих состояниях. Это может быть значительно теплее воздуха в комнате. Сравнение предполагает, что напряжение, пульсации и их вклад в самонагрев не изменились либо уже согласованы с исходной оценкой конкретной серии.

Калькулятор не восстанавливает температуру ядра из температуры воздуха, не выбирает конденсатор по каталогу и не рассчитывает влияние нового тока пульсаций. Если исходный ресурс получен в одном режиме, а фактическая электрическая нагрузка другая, одной температурной разницы недостаточно. Пара часов и температура образуют исходное условие, которое нельзя разорвать.

Как работает правило 10 °C

L=L_0\,2^{(T_0-T)/10}

L0 обозначает известный исходный ресурс в часах при температуре T0, T – температуру сравнения, L – результат модели. Температуры вводятся в градусах Цельсия. В показателе степени используется их разность, поэтому переводить каждое число в кельвины здесь не нужно: разность 20 °C равна разности 20 К.

Исходные условия без изменения. Для тех же 2000 часов при 85 °C температура сравнения 85 °C даёт ровно 2000 часов, множитель 1. Формула не прибавляет новый ресурс только потому, что расчёт выполнен ещё раз. Она также не учитывает уже прошедшую наработку: из этих трёх чисел нельзя определить остаток ресурса старого компонента.

Половина температурного шага. Если снизить температуру с 85 до 80 °C, множитель будет √2, приблизительно 1,41421. При L0 = 2000 часов получаем около 2828,43 часа. Снижение на пять градусов не даёт ни половину удвоения, ни прибавку ровно 50%: степень меняется непрерывно, а зависимость остаётся нелинейной.

Обратная сторона правила заметна при сравнении 65 и 75 °C: для исходных 2000 часов при 85 °C ответы составляют 8000 и 4000 часов. Десять градусов здесь уменьшают температурную оценку вдвое. Калькулятор разрешает сравнение от 40 °C до исходной температуры, но не продолжает эту зависимость выше исходной точки или ниже нижней границы.

Связь с температурой часто объясняют законом Аррениуса. Однако фиксированное удвоение на каждые 10 °C – приближение, а не один точный коэффициент для всех материалов. В расчёте по уравнению Аррениуса отдельно задаётся энергия активации. Здесь её нет, и вычисление не заменяет исследование механизма старения конкретной серии.

Почему важны исходные часы и условия

Сравнение двух исходных ресурсов. При одинаковых 85 и 65 °C исходные 2000 часов превращаются в 8000, а 5000 часов – в 20000. Температурный множитель остаётся равным 4. Более высокий исходный ресурс увеличивает ответ пропорционально, но такое сравнение имеет смысл только при сопоставимых критериях испытания и условиях обеих деталей.

В документации ресурс под нагрузкой часто обозначают как endurance. Его окончание связано с заданными пределами изменения ёмкости, потерь и других характеристик. Это не означает, что каждый исправный экземпляр внезапно перестаёт работать точно в последний час испытания. И это не подтверждает, что весь блок питания проработает столько же: другие детали и режимы могут определять его ресурс.

Температура воздуха, поверхность корпуса и ядро конденсатора различаются. Пульсации тока выделяют тепло внутри компонента. Нельзя взять паспортную температуру воздуха для T0, измеренную температуру корпуса для T и считать их одинаковыми величинами. Нельзя также прибавить один и тот же самонагрев к температуре и затем второй раз уменьшить ресурс отдельной поправкой за него.

Если меняются пульсации, частота или условия теплоотвода, нужна модель выбранной серии с соответствующими исходными данными. Температурный коэффициент тоже не всегда равен двум: особенно для серий с верхней температурой 105 °C и выше производитель может задавать другую зависимость. Число в поле T0 само по себе не подтверждает применимость правила к такой детали.

Нижняя граница и длинная экстраполяция

Сравнение на границе 40 °C. Для L0 = 2000 часов при 85 °C расчёт на 40 °C даёт приблизительно 45254,8 часа, множитель 22,6274. Это нижняя температура данной версии. При 25 °C форма не подставляет незаметно 40 °C и не продолжает удвоения: она сообщает, что модель ниже этой границы не применяется.

Очень длинный расчётный ресурс. Если исходные данные составляют 10000 часов при 95 °C, а температура сравнения равна 40 °C, математический ответ – около 452548 часов. Он сохраняется в результате, но сопровождается сообщением о длинной экстраполяции. Такое число не является доказательством десятилетий эксплуатации: дополнительные механизмы старения не исчезают при охлаждении.

Предупреждение появляется выше 131400 часов – числового эквивалента 15 лет при условных 365 днях в году и непрерывной работе. Это ориентир ограничения длинной оценки, а не гарантированный срок и не ограничение результата сверху. Форма не показывает дату окончания и не делит ресурс на произвольно выбранные рабочие часы в сутки.

Для сравнения расположений сначала нужна установившаяся местная температура. Отклик температурного датчика помогает понять, почему показание сразу после включения ещё может отличаться от установившегося. А расчёт радиатора силового прибора относится к его собственному тепловому пути: температура перехода транзистора не равна температуре воздуха возле соседнего конденсатора.

Ресурс, измерения и режимы работы

Температурное сравнение полезно, когда известен исходный режим. При выборе детали или проверке старой платы дополнительно различают условия испытаний, хранения и фактическую электрическую нагрузку.

Ресурс 2000 часов означает среднее время до отказа?

Нет. Часы endurance относятся к испытанию с заданными условиями и критериями изменения характеристик. Средняя наработка до отказа и вероятность отказа – другие показатели. По одному числу L0 нельзя получить процент исправных экземпляров через год или назначить момент обязательного отказа каждого конденсатора.

Можно ли вместо температуры воздуха вводить показание на корпусе?

Показание корпуса не заменяет температуру воздуха автоматически: оно может включать внутренний нагрев. В этой форме обе температуры определены как воздух возле детали. Для перехода к поверхности или ядру нужна согласованная модель конкретной конструкции и соответствующая исходная температура; одного измерения корпуса для такого преобразования недостаточно.

Можно ли взять ресурс испытания с DC для режима с пульсациями?

Без дополнительной проверки нельзя. Endurance может быть задан только с постоянным напряжением либо с наложенным номинальным током пульсаций. Эти исходные условия различаются. Значительные пульсации меняют самонагрев, а их частота влияет на потери. Сначала требуется оценка для выбранной серии и нагрузки, после которой температурные условия сравнивают одинаковым способом.

Подходит ли расчёт для хранения выключенного прибора?

Он сравнивает ресурс в согласованном режиме эксплуатации, а не срок хранения без нагрузки. При хранении могут изменяться характеристики, которые не описаны одним температурным множителем наработки. Часы работы нельзя просто заменить часами на полке. Условия хранения и допустимость использования после него проверяют отдельно по документации детали.

Можно ли подставить среднюю температуру за сутки?

Обычная средняя температура не сохраняет нелинейную зависимость старения. Например, чередование 65 и 85 °C нельзя автоматически заменить постоянными 75 °C и объявить ответ точным. Для переменного режима нужны длительности интервалов и дополнительная модель накопления старения, а также учёт того, успевает ли компонент нагреться или остыть.

Работает ли правило для полимерных и плёночных конденсаторов?

Этот инструмент ограничен жидкостными алюминиевыми электролитами, для которых применима выбранная температурная модель. Полимер, гибрид, плёнка и керамика имеют другие конструкции и механизмы изменения параметров. Переносить тот же коэффициент 2 только по общему слову «конденсатор» нельзя; нужна зависимость для конкретного типа и серии.

Нужно ли добавить множитель за более низкое рабочее напряжение?

Универсального множителя для любого жидкостного электролита нет. Зависимость от напряжения отличается у конструкций и серий, а снижение напряжения не устраняет нагрев от пульсаций. Здесь напряжение не вычисляется и не используется как автоматический бонус к ресурсу. Если оно изменилось, применимость исходных часов и отдельную поправку проверяют по модели детали.
