Калькулятор производительности вентиляции

Объём помещения	54 м³
В литрах в секунду	30 л/с

Сколько воздуха должно проходить через комнату

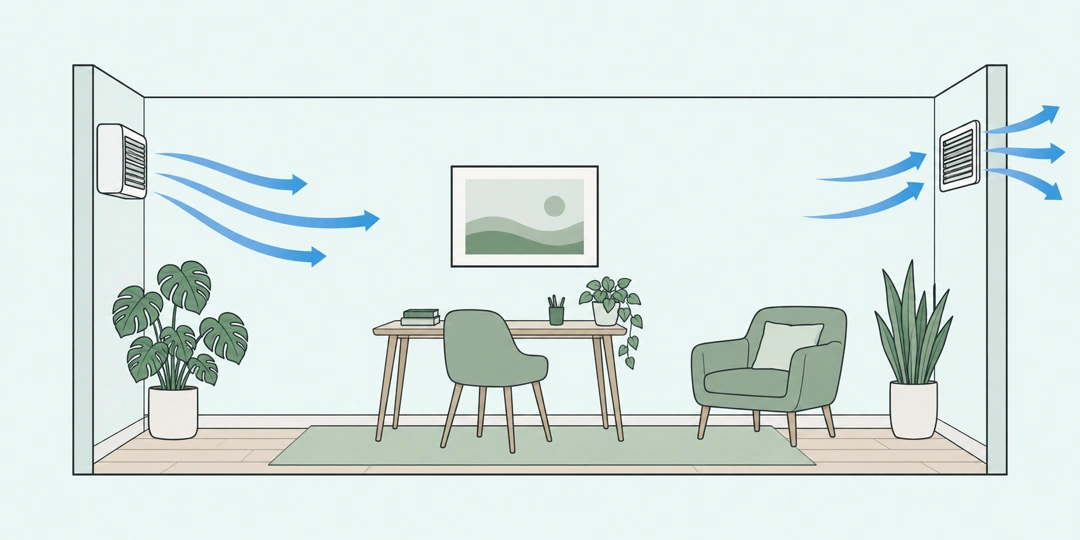

Приточный и вытяжной каналы по разные стороны комнаты со стрелками движения воздуха

Производительность вентиляции - это объём воздуха, который система подаёт или удаляет за определённое время. Обычно его указывают в кубических метрах в час. Калькулятор помогает перевести условие задачи в такой расход: например, узнать, сколько воздуха нужно пропускать через комнату для выбранной кратности, или сложить расход на всех находящихся в ней людей. После этого число можно использовать как исходную точку для обсуждения проекта и проверки характеристик оборудования.

Здесь предусмотрены два способа расчёта. По кратности - когда известно, сколько объёмов помещения должно проходить через систему за час. По людям - когда задан расход наружного воздуха на одного человека. Значения кратности и удельного расхода вводите для своей задачи: они зависят от назначения помещения, режима его использования и требований проекта. Стартовые 2 раза в час и 30 м³/ч на человека показывают работу формулы; они не устанавливают требование для вашей комнаты.

Как связаны объём, кратность и расход

Для помещения постоянной высоты объём равен площади пола, умноженной на высоту потолка. Если площадь 20 м², а потолок 2,7 м, внутри находится примерно 54 м³ воздуха. При заданной кратности 2 раза в час расчётный расход составит 108 м³/ч. При кратности 1 раз в час - 54 м³/ч. Изменение кратности вдвое меняет и расход вдвое, если геометрия комнаты остаётся той же.

Объём, м³ = площадь, м² × высота, м

Расход по кратности, м³/ч = объём, м³ × кратность, раз/ч

Определение кратности через отношение расхода к объёму используется, например, в руководстве Министерства энергетики США по вентиляционному охлаждению. В документах с американскими единицами встречается дополнительный множитель 60: он переводит минуты в часы. Для введённых здесь м³/ч такого множителя уже не нужно.

Кратность описывает отношение объёмов, а не буквальное удаление каждой старой порции воздуха. В комнате потоки смешиваются, часть воздуха может быстро пройти от приточного отверстия к вытяжному, а в углах могут оставаться застойные зоны. Поэтому 2 обмена в час не означают, что ровно через полчаса весь воздух станет новым. Размещение решёток и направление струй влияют на результат наряду с расходом.

Расчёт по числу людей

В этом режиме расход на одного человека умножается на количество людей, одновременно находящихся в комнате. Для четырёх человек и выбранных 30 м³/ч на человека получится 120 м³/ч. Площадь и высоту вводить не нужно, поэтому рассчитать расход можно до обмера комнаты. Если её объём уже известен, эквивалентную кратность найдите делением расхода на объём: для 54 м³ указанный поток соответствует примерно 2,22 обмена в час.

Расход по людям, м³/ч = число людей × расход на человека, м³/ч

Считайте присутствующих в один и тот же момент, а не всех посетителей за день. Если в кабинете работают двое, но во время встречи собираются шестеро, это два разных сценария. Режим по людям полезен для сравнения загрузки помещения, однако не охватывает все возможные источники загрязнения: материалы, уборку, влагу, оборудование и технологические процессы. Требуемый расход выбирают с учётом этих условий.

Если проект задаёт отдельно расход на людей и добавку на площадь, простого умножения на число людей недостаточно. Аналогично нельзя автоматически складывать два результата этой формы или всегда выбирать больший: правило совместного применения должен задавать сам проект. Переключатель здесь позволяет проверить разные исходные условия, а не заменяет методику назначения воздухообмена.

Что получится при разных исходных данных

Небольшая комната. Площадь 12 м², высота 2,5 м и выбранная кратность 1,5 раза в час дают объём 30 м³ и расход 45 м³/ч. В другой единице это 12,5 л/с. Такой пример удобен для проверки перевода: расход в м³/ч нужно разделить на 3,6, чтобы получить литры в секунду.

Комната с высоким потолком. При площади 20 м² и высоте 4 м объём равен 80 м³. Те же 2 обмена в час потребуют 160 м³/ч вместо 108 м³/ч при высоте 2,7 м. Если считать только площадь, различие останется незамеченным. Для помещений с заметно меняющейся высотой предварительно найдите реальный объём по частям.

Рабочая встреча. Шесть человек и условные 40 м³/ч на человека дают 240 м³/ч. В комнате площадью 30 м² с потолком 3 м это соответствует 2,67 обмена в час. Если участников стало трое, расчёт по людям уменьшится до 120 м³/ч, а объём комнаты останется прежним.

Большое помещение с небольшой загрузкой. В комнате площадью 100 м² и высотой 3 м двое людей при заданных 30 м³/ч на человека дают всего 60 м³/ч, то есть 0,2 обмена в час. Это показывает различие двух способов, но не доказывает достаточность такого расхода: остальные источники загрязнения и требования к помещению нужно проверить отдельно.

Несколько связанных зон. Две комнаты по 15 м² с одинаковой высотой 2,8 м имеют суммарный объём 84 м³. Для одинаковой выбранной кратности 2 раза в час арифметическая сумма расходов равна 168 м³/ч. Это не означает, что можно просто установить один вентилятор на 168 м³/ч: распределение воздуха между зонами требует отдельного расчёта сети.

Сравнение единиц оборудования. Расход 180 м³/ч равен 50 л/с. Если один паспорт указывает кубические метры в час, а другой литры в секунду, сначала приведите числа к одной единице. После этого сравнивайте их при одинаковом рабочем давлении, иначе внешне похожие значения могут описывать разные условия.

Почему паспортного расхода вентилятора может не хватить

Число в результате - требуемый объёмный расход при введённом условии. Оно не определяет мощность двигателя в ваттах, диаметр воздуховода, шум и потери давления. Один и тот же расход можно получить разными вентиляторами и сетями, с разным энергопотреблением. Для выбора оборудования нужна рабочая точка: расход вместе с сопротивлением каналов, фильтров, решёток и других элементов.

В характеристике вентилятора большой расход иногда приведён при небольшом сопротивлении или свободном выходе воздуха. После подключения длинного узкого канала фактический поток может снизиться. Не подставляйте произвольную прибавку процентов вместо расчёта сети. Сначала уточните потери давления, затем посмотрите, обеспечит ли выбранный вентилятор нужный расход при этом давлении.

Приток и удаление воздуха тоже связаны. Вытяжному вентилятору нужен путь для поступления замещающего воздуха; закрытая герметичная комната ограничивает поток. Если в помещении есть приборы с открытым горением, изменение давления требует особенно внимательного проектирования. Калькулятор проверяет арифметику расхода, но не определяет допустимость схемы вентиляции.

Для удаления загрязнений непосредственно над плитой используйте расчёт производительности кухонной вытяжки: захват над источником и обмен воздуха во всём помещении решают разные задачи. Температуру регулирует система охлаждения; расчёт мощности кондиционера поможет отдельно оценить её нагрузку. При этом рециркуляция воздуха через обычную сплит-систему не заменяет наружный приток.

Вопросы о расходе воздуха

Перед выбором вентилятора уточните единицы паспорта, источник требуемого расхода и условия, при которых этот поток должен сохраняться.

Что означает кратность 0,5 раза в час?

Расход равен половине объёма помещения за час. Для комнаты 60 м³ это 30 м³/ч. Дробная кратность допустима; она не означает, что через два часа весь старый воздух обязательно исчезнет, поскольку потоки смешиваются.

Нужно ли вычитать объём мебели?

Для оценки по геометрическому объёму обычно используют размеры помещения в соответствии с выбранной методикой. Самостоятельное вычитание шкафов и диванов может сделать исходные данные несопоставимыми с проектом. Если условие требует свободный воздушный объём, определите его отдельно и используйте соответствующую площадь при той же высоте.

Что вводить для комнаты с наклонным потолком?

Если потолок имеет простой равномерный уклон, объём можно получить через среднюю высоту. Для сложной формы разделите помещение на части и сложите их объёмы; затем используйте площадь и такую среднюю высоту, чтобы их произведение совпало с найденным объёмом.

Можно ли выбрать расход только по датчику CO₂?

Датчик полезен для наблюдения за меняющейся загрузкой и работой вентиляции, но CO₂ не показывает все загрязняющие вещества и влагу. Назначение расчётного расхода и размещение датчика нужно согласовать с задачами системы; одно показание не заменяет расчёт воздухообмена.

Рециркуляция считается притоком свежего воздуха?

Нет. Возвращение очищенного или охлаждённого воздуха внутри помещения само по себе не увеличивает подачу наружного воздуха. Проверяйте, какую именно часть потока описывает требование: наружный приток, вытяжку или весь воздух, проходящий через установку.

Как узнать расход уже установленной вентиляции?

Нужно измерить поток в воздуховоде или на решётке подходящим прибором и методикой. Номинал вентилятора, скорость вращения и площадь отверстия без измеренной скорости не дают надёжного фактического расхода. Полученное значение можно разделить на объём комнаты для оценки кратности.

Можно ли делить общий расход поровну между комнатами?

Только если такое распределение соответствует их назначению и расчётным условиям. Комнаты различаются по объёму, числу людей и источникам загрязнения; сопротивление ответвлений тоже неодинаково. Расходы назначают по зонам, а затем балансируют сеть.
