Калькулятор объёма траншеи

Площадь сечения	1,8 м²
Рыхлый грунт	43,2 м³
Вынос откоса с каждой стороны	0,6 м

Как рассчитать объём траншеи с откосами

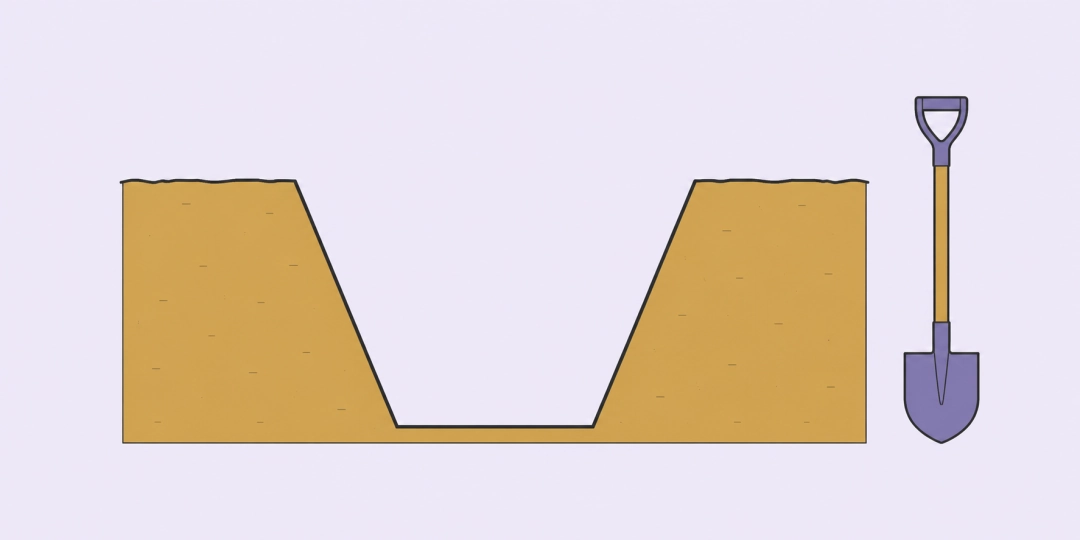

Разрез траншеи с прямым дном и наклонными стенками рядом с лопатой

Объём прямой траншеи с постоянными размерами равен площади поперечного сечения, умноженной на длину. Если дно уже верхней части, сечение имеет форму трапеции. Для траншеи длиной 20 м, глубиной 1,5 м, шириной 0,6 м по дну и 1,8 м сверху площадь сечения равна 1,8 м², а объём выемки 36 м³.

Площадь трапециевидного сечения считается по двум параллельным сторонам и высоте:

\displaystyle S=\frac{b_{\text{дно}}+b_{\text{верх}}}{2}\cdot h

Затем площадь умножается на длину траншеи. Все линейные размеры вводятся в метрах, поэтому площадь получается в квадратных метрах, а объём в кубических:

\displaystyle V=S\cdot L

Калькулятор отдельно показывает объём грунта в естественном залегании и объём после разрыхления. При запасе 20% из 36 м³ выемки получается 43,2 м³ рыхлого грунта. Это разные числа: первое описывает пустое пространство траншеи, второе помогает оценить место для временного отвала или вывоз.

Что означают верхняя и нижняя ширина

Нижнюю ширину измеряют по дну, верхнюю по линии поверхности. Разница между ними создаёт два боковых откоса. Если траншея симметрична, горизонтальный вынос одного откоса равен половине разницы: (1,8 - 0,6) / 2 = 0,6 м с каждой стороны. Калькулятор выводит это расстояние как дополнительный результат.

При одинаковой верхней и нижней ширине стенки считаются вертикальными. Тогда трапеция превращается в прямоугольник, а площадь равна ширине, умноженной на глубину. Например, сечение 1 × 1 м имеет площадь 1 м², и на длине 10 м даёт ровно 10 м³.

Ширина сверху не может быть меньше ширины дна в выбранной модели. Такая запись означала бы нависающие стенки, которые формула обычной открытой траншеи не описывает. Все четыре размера должны быть больше нуля, а разрыхление допускается от 0 до 100%.

Важно! Калькулятор считает геометрический объём по заданным размерам, но не выбирает безопасную крутизну откосов. Она зависит от грунта, воды, глубины, нагрузки у бровки и способа крепления стенок. Для реальных земляных работ размеры и защитные меры определяют по проекту и условиям площадки.

Примеры расчёта траншей

🚧 Дренажная траншея с откосами. Длина 20 м, глубина 1,5 м, дно 0,6 м, верх 1,8 м. Площадь сечения равна (0,6 + 1,8) / 2 × 1,5 = 1,8 м², объём выемки 36 м³. При разрыхлении 20% для грунта потребуется около 43,2 м³ места, а каждый откос выходит в сторону на 0,6 м.

🧱 Вертикальные стенки. Траншея длиной 10 м, глубиной 1 м и шириной 1 м сверху и снизу имеет площадь сечения 1 м². Объём равен 10 м³, при разрыхлении 0% рыхлый объём совпадает с геометрическим. Нулевой вынос откоса подтверждает прямоугольное сечение.

⛏️ Короткая глубокая выемка. Для длины 5 м, глубины 2 м, дна 0,5 м и верха 2,5 м площадь равна 3 м². Выемка составляет 15 м³, после увеличения на 20% получается 18 м³. Горизонтальный вынос с каждой стороны равен 1 м, поэтому общая рабочая полоса заметно шире дна.

🔌 Трасса для кабеля. При длине 50 м, глубине 0,7 м, ширине дна 0,3 м и верха 0,7 м площадь сечения составляет 0,35 м². Объём выемки равен 17,5 м³, а при разрыхлении 10% рыхлый грунт занимает 19,25 м³. Для кабеля полезно отдельно считать обратную засыпку, потому что часть объёма займут песок и сама конструкция трассы.

🌾 Канал на участке. Длина 30 м, глубина 1,2 м, дно 0,8 м, верх 2 м. Площадь равна 1,68 м², объём 50,4 м³. При 15% разрыхления получается 57,96 м³, вынос каждого откоса равен 0,6 м. Такой результат помогает заранее оценить не только выемку, но и ширину полосы вдоль канала.

🏠 Небольшая траншея под основание. Для длины 12 м, глубины 0,8 м, дна 0,5 м и верха 1,3 м площадь сечения равна 0,72 м². Выемка составляет 8,64 м³, а при запасе 25% рыхлый объём равен 10,8 м³. Если часть выемки заменят щебнем, его количество удобнее проверить в калькуляторе щебня.

Как учесть разрыхление и неровный профиль

Разрыхление задаётся процентом увеличения относительно объёма в грунте. Формула проста: рыхлый объём = объём выемки × (1 + процент / 100). При 0% числа равны, при 20% каждый кубометр в траншее превращается в 1,2 м³ вынутого грунта, а при 50% в 1,5 м³. Процент здесь не меняет геометрию самой траншеи.

Реальная насыпь после погрузки, перевозки и уплотнения может занимать другой объём. Поэтому процент лучше брать из проекта, сметы или принятой для конкретного грунта методики. Калькулятор позволяет проверить выбранный коэффициент, но не определяет тип грунта по названию участка или фотографии.

Формула предполагает постоянное сечение и горизонтальное дно по всей длине. Если глубина, ширина или откос меняются, разделите трассу на участки. Для каждого участка задайте свои средние размеры, рассчитайте объём и сложите результаты. Чем резче меняется профиль, тем короче должны быть участки.

Для сложной трассы полезно сверить итог через общий конвертер объёма. Если вынутый материал планируют использовать как песчаную подушку, отдельный калькулятор песка учтёт геометрию слоя. Объём траншеи и объём закупаемого материала редко совпадают один к одному из-за труб, кабелей, оснований и уплотнения.

Измеряйте верхнюю и нижнюю ширину на одинаковых уровнях. Случайная ширина по середине откоса нарушит формулу трапеции. Округлять лучше после суммирования участков: если каждый небольшой объём заранее округлить до целого кубометра, общая ошибка может оказаться больше самого запаса.

Вопросы об объёме траншеи

Ответы уточняют выбор ширины, смысл разрыхления и способы расчёта, когда профиль меняется по длине или стенки остаются вертикальными.

Как посчитать траншею с вертикальными стенками?

Укажите одинаковую ширину сверху и по дну. Площадь сечения станет равна ширине, умноженной на глубину, а вынос откоса с каждой стороны будет нулевым.

Почему объём рыхлого грунта больше объёма траншеи?

После разработки связи между частицами нарушаются, между ними появляется больше пустот. Процент разрыхления увеличивает объём для отвала или вывоза, но не меняет размер самой выемки.

Что делать, если ширина траншеи меняется по длине?

Разделите трассу на участки с близкими размерами, рассчитайте каждый отдельно и сложите объёмы. На поворотах и резких переходах берите более короткие участки.

Можно ли вводить размеры в сантиметрах?

Поля рассчитаны на метры. Переведите сантиметры в метры, разделив значение на 100. Тогда площадь получится в м², а объём в м³ без дополнительного пересчёта.

Как получить вынос откоса с каждой стороны?

При симметричном сечении вычтите ширину дна из верхней ширины и разделите разницу на два. Например, (2,5 - 0,5) / 2 = 1 м.

Входит ли в результат объём песка, трубы или щебня?

Нет. Калькулятор показывает весь геометрический объём выемки. Материалы и конструкции внутри траншеи уменьшают объём обратной засыпки и рассчитываются отдельно.

Можно ли использовать один процент разрыхления для любого грунта?

Нет. Песок, суглинок, глина и скальный грунт ведут себя по-разному, а погрузка и уплотнение дополнительно меняют объём. Используйте процент из проекта или сметы для конкретной работы.

Почему верхняя ширина должна быть не меньше нижней?

Модель описывает открытую траншею с вертикальными или расходящимися вверх стенками. Меньшая ширина сверху создала бы нависающий профиль, для которого обычная формула и безопасная схема работ не подходят.
