Насколько изменится размер при нагреве
Нагретая свободная деталь обычно становится немного больше, охлаждённая меньше. Стальной стержень длиной 2 м при изменении температуры с 20 до 60 °C удлинится примерно на 0,96 мм, если взять справочный коэффициент 12 миллионных на градус. Калькулятор находит такое изменение для длины, площади или объёма твёрдого тела и показывает размер при конечной температуре.
Миллиметр кажется пустяком, пока стержень не упирается в раму или соседнюю деталь. Для длинной конструкции изменение накапливается по всей длине. Результат здесь относится к свободному расширению: когда деталь закреплена и двигаться ей некуда, одного изменения размера недостаточно, чтобы узнать возникающее усилие.
Как связаны размер, коэффициент и температура
Сначала найдите разницу температур: конечная минус начальная. Если изделие нагрели с 20 до 60 °C, разница равна +40 °C. Если остудили с 30 до −20 °C, она равна −50 °C. Для такой разницы один градус Цельсия численно равен одному кельвину. Коэффициент α показывает, на какую долю начальной длины меняется материал при изменении температуры на один градус.
Изменение длины = исходная длина × α × разница температур
В поле коэффициента число 12 означает 12 × 10⁻⁶ 1/°C, то есть 0,000012 на градус, а не 12% на градус. При длине 2 м и разнице 40 °C получится 2 × 0,000012 × 40 = 0,00096 м. Умножаем метры на 1000 и получаем 0,96 мм. Конечная длина равна 2,00096 м.
У однородного твёрдого тела, которое расширяется одинаково во всех направлениях, приближённое изменение площади использует 2α, объёма 3α. Поэтому калькулятор просит линейный коэффициент во всех трёх режимах и сам применяет нужный множитель. Эти формулы и справочные коэффициенты приведены в учебнике физики OpenStax. Множители 2 и 3 относятся к малым относительным изменениям и изотропному материалу; для направленно-армированного композита или крупного диапазона температур нужен разбор свойств конкретной детали.
Какой коэффициент вводить
Стартовые 12 × 10⁻⁶ 1/°C дают учебный пример для железа или стали около комнатной температуры. В той же таблице OpenStax для алюминия указано 25, меди 17, обычного стекла 9, инвара 0,9. Это ориентиры для сравнения материалов, а не паспортные значения любой марки, сплава или изделия. Для расчёта посадки детали лучше взять коэффициент из документации именно на ваш материал и диапазон температур.
Например, алюминий при одинаковых длине и нагреве в этой модели расширяется примерно в 25 / 12 ≈ 2,08 раза сильнее справочной стали. Это не значит, что алюминиевый профиль любой формы обязательно вырастет именно на такую величину: форма, закрепление, неоднородный нагрев и действительный коэффициент сплава меняют практический результат. При большом диапазоне температур сам α может заметно измениться. Тогда нужен средний коэффициент на этом интервале или данные о размерах при двух температурах, а не механическое продолжение комнатного значения.
Где разница становится заметной
Стальной стержень. Для 2 м, коэффициента 12 и перехода от 20 к 60 °C ответ составляет +0,96 мм. Если детали необходим ход в креплении, сравнивать следует не только конечные 2,00096 м, но и доступный зазор. Калькулятор показывает изменение свободной детали, а не достаточность конкретного узла.
Алюминиевая рама. У профиля длиной 1,5 м с коэффициентом 25 при нагреве от 0 до 40 °C расчёт даёт +1,5 мм и конечные 1,5015 м. Для окна или фасада это помогает оценить порядок движения профиля до выбора уплотнителя и крепежа. Проверять всё равно нужно допуски производителя, потому что в реальной раме профиль не лежит свободно на столе.
Стеклянный лист. Возьмём исходную площадь 2 м², коэффициент обычного стекла 9 и нагрев от 20 до 70 °C. По приближению 2α площадь увеличится на 0,0018 м², или 18 см². Конечная площадь составит 2,0018 м². Прибавка распределяется по поверхности: меняются обе линейные стороны, а площадь складывается из них.
Медная заготовка. При исходном объёме 0,01 м³, коэффициенте 17 и нагреве от 20 до 80 °C режим объёма даст прибавку 0,0000306 м³, или 0,0306 л. Конечный объём равен 0,0100306 м³. Здесь литры удобны для чтения маленькой разницы, но вводить исходный объём надо в кубометрах: 0,01 м³ соответствует 10 л.
Остывающий металлический участок. Сталь длиной 10 м при переходе от 30 до −20 °C и коэффициенте 12 сократится в модели на 6 мм, до 9,994 м. Минус в ответе означает сокращение, а не ошибку калькулятора. Сравнение горячего и холодного состояния показывает, почему размер зазора стоит проверять для обоих краёв рабочего диапазона.
Деталь из инвара. Для 1 м, коэффициента 0,9 и нагрева от −10 до 50 °C изменение составит всего +0,054 мм. Это примерно в 13,3 раза меньше, чем у условной стали при тех же длине и температурном перепаде. Такой пример помогает увидеть, почему материал важен не меньше самого нагрева; точный выбор сплава требует уже его паспортных данных.
Когда простой расчёт не заменяет конструкцию

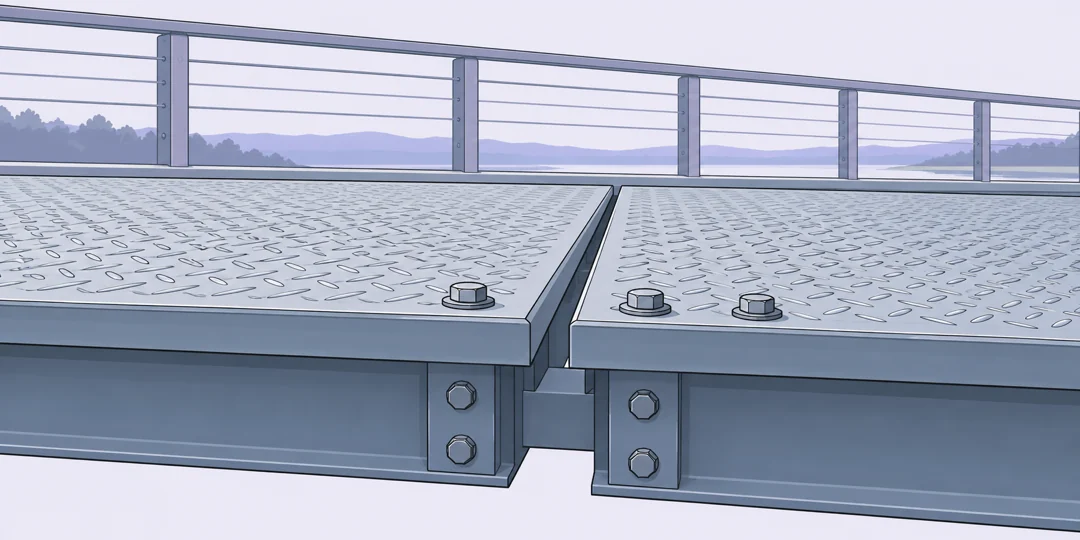

Температурный шов даёт детали место для движения. Если движения нет, часть свободного удлинения превращается в напряжение, изгиб или давление на соседние элементы. Здесь нужны упругость материала, схема закрепления, размеры сечения и реальный профиль температуры. Нельзя взять 0,96 мм из результата и назвать это безопасным зазором для любого крепления или моста.
Нагрев поверхности и нагрев всей детали тоже различаются. Если солнце нагрело одну сторону панели сильнее другой, она может изгибаться, даже когда средняя температура изменилась умеренно. Формула предполагает одну температуру для всего тела. Для точного инженерного подбора измеряют температурное поле, учитывают допуски изготовления и проверяют узел по применимым требованиям.
Отдельно не переносите введённый линейный коэффициент твёрдого материала на воду, бензин или другую жидкость. Для жидкости нужен её объёмный коэффициент, который может зависеть от температуры и состава. У воды возле 4 °C само направление изменения объёма необычно. Если нужно сравнить расширение содержимого и ёмкости, полезен материал о нагреве заполненного сосуда. Для проверки, как при той же массе меняется плотность с объёмом, можно отдельно рассчитать плотность, но её температурное значение придётся знать заранее.
Вопросы о тепловом расширении
Для подбора зазора важны не только найденные миллиметры, но и свобода движения детали, материал и крайние рабочие температуры.
Почему в поле коэффициента стоит 12, а не 0,000012?
Поле подписано в миллионных долях на градус. Для справочной стали 12 × 10⁻⁶ 1/°C равно 0,000012 1/°C. Если ввести 0,000012 в это поле, коэффициент станет в миллион раз меньше нужного.
Как посчитать охлаждение, а не нагрев?
Введите меньшую конечную температуру. Например, при переходе от 30 до −20 °C разница температур равна −50 °C, и для обычного положительного коэффициента изменение размера получится отрицательным.
Почему площадь считается с 2α, а объём с 3α?
У однородного изотропного тела меняются две стороны площади и три измерения объёма. При малых относительных изменениях произведениями малых прибавок пренебрегают, поэтому приближения дают 2α и 3α.
Отверстие в нагретой металлической пластине сужается?
Нет. При свободном равномерном нагреве пластины отверстие расширяется вместе с окружающим материалом. Его можно мысленно заполнить таким же металлом: воображаемая вставка тоже стала бы больше.
Можно ли использовать коэффициент объёмного расширения жидкости?
В этой форме вводится только линейный коэффициент твёрдого материала, из которого для площади и объёма получаются 2α и 3α. Коэффициент жидкости нельзя подставлять как α: для неё нужна собственная объёмная модель и подходящий температурный интервал.
Изменится ли масса детали при нагреве?
Если материал не добавлен и не потерян, масса той же детали сохраняется. Меняются её геометрический объём и плотность. Калькулятор не учитывает испарение, окисление или другие процессы, которые меняют состав.
Что делать, если коэффициент материала зависит от температуры?
Возьмите средний коэффициент для всего интервала из документации или используйте справочные размеры при обеих температурах. Значение, указанное только около 20 °C, не стоит без проверки переносить на сильный нагрев или охлаждение.
Почему рассчитанный размер не совпал с измерением закреплённой детали?
Формула описывает свободное равномерное расширение. Крепления, неодинаковый нагрев, деформация и допуски измерения меняют наблюдаемый размер. Для узла с ограниченным движением отдельно проверяют напряжения и конструктивный зазор.
