Калькулятор подпорной стенки

Без запаса	100 шт.
Ряды × блоки в ряду	5 × 20
Высота целых рядов	1 м
Объём основания	0,72 м³
Объём засыпки	2,4 м³

Сколько блоков нужно для подпорной стенки

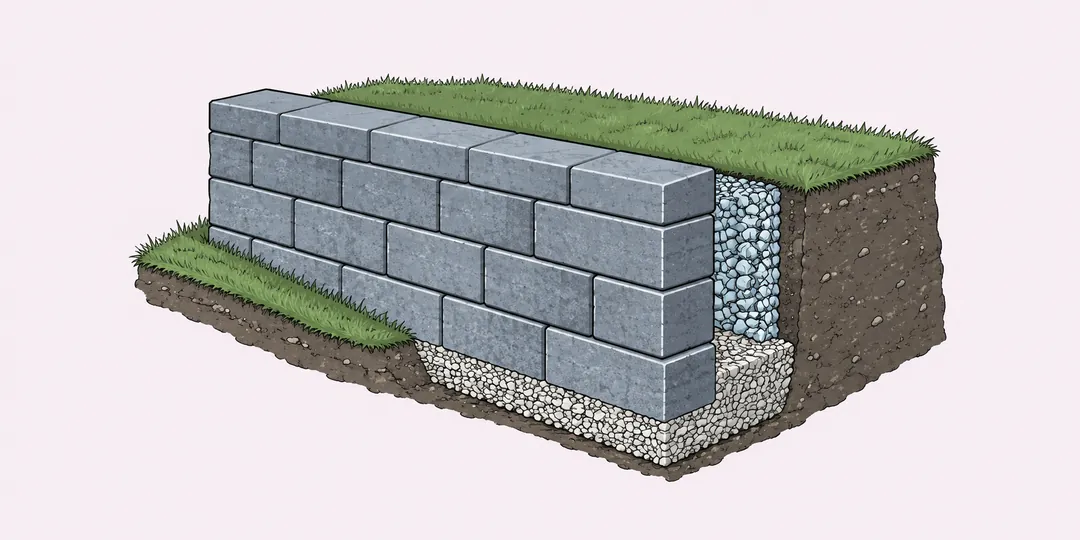

Прямая подпорная стенка из блоков с основанием и полосой засыпки за ней

Для прямого участка длиной 8 м и видимой высотой 0,8 м из блоков 400 × 200 мм получается 100 стеновых блоков, если добавить один заглублённый ряд. С введённым запасом 5% закупочная оценка составит 105 штук. Калькулятор округляет количество по каждому ряду и отдельно считает объёмы основания и засыпки по заданным размерам.

Подпорная стенка удерживает грунт там, где уровни участка различаются. Часть блоков может находиться ниже земли, а за стенкой располагаются предусмотренные проектом слои. Поэтому видимого прямоугольника недостаточно для ведомости. Красивый фасад на фотографии не показывает несколько десятков блоков, которые тоже пришлось купить и затем закопать.

Здесь считается один прямой участок постоянной высоты из одинаковых стеновых блоков. Полученный список помогает оценить закупку, но не определяет, выдержит ли конструкция давление грунта. Заглубление, размеры основания и засыпки нужно взять из проекта своей системы. Начальные числа в форме показывают пример расчёта, а не назначают конструкцию для вашего участка.

Какие размеры переносить в форму

Длину стенки измеряют вдоль фасада в метрах. Видимую высоту указывают от уровня грунта перед стенкой до верха обычных стеновых блоков, без декоративных крышек. Заглублённые ряды вводятся отдельно целым числом. При одном скрытом ряде высотой 200 мм к видимой части добавится ещё 0,2 м кладки.

У блока нужны рабочая длина по фасаду и высота готового ряда, обе в миллиметрах. Выступ, замок или соединительный элемент может заходить в соседний ряд и не увеличивать его высоту. Для трапециевидного блока длина задней стороны тоже может отличаться от фасадной. Сверьте размеры с чертежом конкретного изделия, а не только с общими габаритами упаковки.

Модель относится к блочной стенке без отдельно учитываемого растворного шва. Если нужна обычная кладка с раствором, проёмами и частичным заполнением пустот, используйте калькулятор бетонных блоков. Добавлять толщину шва в размеры этой стенки по привычке не требуется: сначала проверьте, предусмотрен ли он выбранной системой.

Как округляются ряды и запас

Сначала длина участка делится на рабочую длину блока. Результат округляется вверх до целого. Затем так же определяется число видимых рядов, к которым прибавляются заглублённые. В формулах L и H обозначают длину и видимую высоту, b и h размеры блока в тех же единицах, E число заглублённых рядов:

\displaystyle n=\left\lceil\frac{L}{b}\right\rceil,\qquad R=\left\lceil\frac{H}{h}\right\rceil+E

Знаки округления означают «взять ближайшее целое сверху». Если в ряд укладывается 12,75 блока по длине, закупочная модель считает 13. Четверть лишнего блока не вычитается из соседнего ряда: пригодность такого обрезка ещё нужно подтвердить раскладкой. Верхний ряд по высоте не подрезается, поэтому итоговая высота целых рядов может оказаться больше заданной.

Количество без запаса равно n × R. Запас s применяется к этому целому количеству, затем закупка снова округляется вверх:

\displaystyle N=\left\lceil nR\left(1+\frac{s}{100}\right)\right\rceil

Процент задаёт пользователь. Он может учитывать повреждения, подрезку и условия заказа, но не заменяет раскладку торцов. Даже запас 5% от одного блока даст две штуки после округления: 1,05 изделия купить нельзя. Для маленьких участков один дополнительный блок заметнее любого аккуратно выбранного процента.

Примеры для закупки и сравнения вариантов

В примерах размеры основания и засыпки уже заданы. Они нужны для проверки арифметики; переносить их на другую конструкцию без проектного решения не следует. Все денежные суммы относятся только к стеновым блокам.

Прямой участок с заглублением. Длина 8 м, видимая высота 0,8 м, блок 400 × 200 мм. В каждом ряду 20 блоков, видимых рядов четыре, заглублённый ещё один. Всего 100 штук без запаса и 105 при запасе 5%. Перед заказом остаётся сверить торцевые изделия: число одинаковых блоков само по себе не описывает оформление двух концов стенки.

Размеры не кратны блоку. Для длины 5,1 м и видимой высоты 0,65 м с тем же блоком и одним заглублённым рядом получается 13 блоков в каждом из пяти рядов. Без запаса нужно 65 штук, с запасом 10% получается 72. Простое деление запрошенной площади 5,1 × 0,85 м на площадь блока даёт после округления лишь 55. Разница возникает из-за целых рядов и отдельного округления по длине.

Один сантиметр меняет закупку. В первом примере увеличим видимую высоту с 0,8 до 0,81 м. Четырёх рядов по 0,2 м уже мало: понадобится пять видимых и один заглублённый. Итог с теми же 5% вырастет со 105 до 126 блоков. Это повод сверить отметку верха с проектом и модулем изделия до оплаты доставки, а не автоматически срезать тонкую полоску с последнего ряда.

Часть материала уже есть. Общая потребность составила 105 штук, а на участке лежат 20 пригодных блоков той же системы и размера. Докупить нужно 85. Сначала убедитесь, что старые изделия подходят по замкам, прочности и внешнему виду. Сорок половинок неизвестного происхождения нельзя автоматически принять за эти двадцать полноразмерных блоков.

Две отдельные позиции сыпучих материалов. Для участка 8 м задано основание шириной 60 см и толщиной 15 см. Его объём равен 0,72 м³. За блоками предусмотрена полоса толщиной 30 см по полной высоте 1 м, это ещё 2,4 м³. Ведомость содержит две позиции, поскольку их состав и требования к уплотнению могут различаться. Складывать кубометры удобно только после проверки, что действительно заказывается один материал.

Сравнение цен на блок. Во втором примере закупочная оценка равна 72 штукам. При цене 350 ₽ получится 25 200 ₽, при цене 320 ₽ получится 23 040 ₽. Разница 2 160 ₽ относится к одинаковому количеству изделий. Более дешёвый блок другого размера нужно пересчитать заново: сравнение цены за штуку уже не покажет стоимость всей стенки.

Что входит в объёмы основания и засыпки

Основание считается как прямоугольный слой под первым рядом. Его объём равен длине стенки, умноженной на ширину и толщину слоя. Все размеры перед умножением переводятся в метры. Это объём готовой геометрической области, без автоматической прибавки на уплотнение и перевозку.

\displaystyle V_{\text{осн}}=LWT,\qquad V_{\text{зас}}=LDH_{\text{полн}}

Здесь W и T обозначают ширину и толщину основания, D толщину полосы засыпки позади блоков, а Hполн полную высоту целых рядов с заглублением. Засыпка начинается на уровне низа первого ряда и доходит до верха последнего. Объём ниже первого ряда уже относится к основанию, поэтому одна область не прибавляется дважды.

По длине обоих слоёв используется именно заданная длина участка. Округление до 13 блоков на 5,1 м не удлиняет основание автоматически до 5,2 м: последний блок можно подрезать по торцу. По высоте принцип другой, последний ряд остаётся целым. Внутренние полости блоков, общая обратная засыпка грунтом и верхний растительный слой в эти кубометры не входят.

Для перевода объёма в массу нужна насыпная плотность фактически выбранного материала. Можно отдельно перевести кубометры щебня в тонны, уточнив фракцию и данные поставщика. Коэффициент, связывающий рыхлую поставку с уплотнённым слоем, тоже нельзя заменить одним процентом для всех материалов.

Что уточнить до заказа

Перевязка, половинки, угловые и торцевые элементы зависят от системы блоков. Некоторые системы допускают переменное смещение швов, другие требуют определённого расположения соединений. Калькулятор не строит карту распила и не обещает, что любой остаток удастся использовать. Список артикулов сверяют отдельно, особенно при нулевом запасе.

Устойчивость связана с грунтом, водой, нагрузками и конструкцией, а не только с количеством камней. Эти вопросы рассматриваются отдельно от ведомости материалов в инженерных руководствах FHWA по подпорным сооружениям. Калькулятор не назначает допустимую высоту, армирование или дренаж. Технические пределы полей также не являются строительными допусками.

Вопросы о составе ведомости

Нестандартные участки и доборные изделия могут изменить заказ даже при той же площади фасада. Отдельно проверьте линию грунта, размеры крышек и то, какие слои уже учтены в проекте.

Как считать стенку со ступенями или разной высотой?

Разделите её на прямые участки постоянной высоты по проекту и посчитайте каждый отдельно. Затем проверьте стыки, общие элементы и переходы заглубления. Средняя высота не сохраняет округление рядов и может скрыть дополнительные блоки на ступенях.

Можно ли считать половинку за половину блока при покупке?

Только если поставщик действительно продаёт подходящий половинчатый элемент и раскладка предусматривает его использование. Половинка может отличаться замком, фактурой торца и ценой. Две полученные при резке части не обязательно заменяют два заводских доборных элемента; автоматически уменьшать закупку по их суммарной площади нельзя.

Входят ли верхние крышки в число блоков?

Нет. Крышки имеют собственные рабочие размеры, артикулы и цену. Их количество определяется по длине верха и способу оформления торцов. Не вычитайте обычный ряд автоматически: в одной системе крышка ставится сверху, в другой проект предусматривает иную отметку завершения.

Как учесть частично заглублённый первый ряд?

Эта форма описывает заглубление целыми рядами. Если уровень грунта проходит через часть блока, используйте полную высоту и раскладку из проекта для отдельного подсчёта. Подгонять реальную глубину под поле, округляя её вверх или вниз без проверки, не следует.

Почему запас блоков не увеличивает объём щебня?

Запас относится к штучным изделиям, а объёмы описывают заданные слои. Прибавка на поставку и уплотнение определяется для каждого сыпучего материала отдельно. Одинаковые 5% для блоков, основания и засыпки означали бы три разных предположения, которых форма не делает.

Что означает ноль в размерах основания или засыпки?

Ноль исключает соответствующий слой из этой ведомости. Например, основание могло быть посчитано в отдельной смете. Это не рекомендация строить без него. Если нулю равна ширина или толщина основания, его расчётный объём будет нулевым; при пустом обязательном поле появится ошибка.

Что включено в указанную стоимость?

Только итоговое количество стеновых блоков с запасом, умноженное на введённую цену одного блока. Крышки, соединения, сыпучие материалы, доставка, разгрузка и работы сюда не входят. Пустое поле цены убирает денежный итог, а введённая цена 0 сохраняет стоимость 0 ₽.
