Калькулятор коэффициента мощности

Что показывает коэффициент мощности

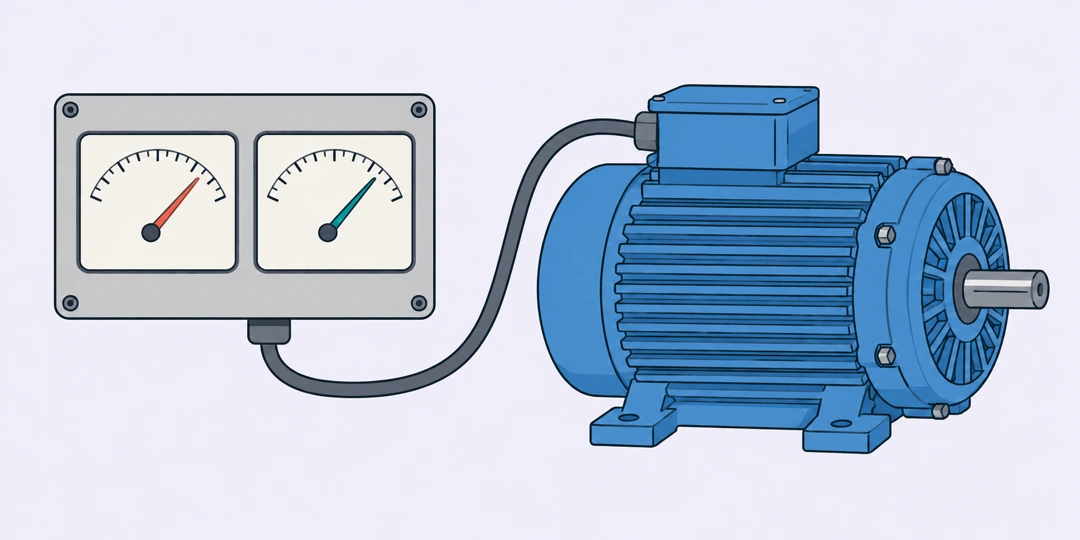

Измеритель рядом с электродвигателем показывает связь активной и полной мощности

Если прибор показывает 8 кВт активной и 10 кВА полной мощности, коэффициент мощности PF равен 0,8. Это отношение говорит, какая доля полной мощности приходится на активную. Для электродвигателя активная мощность питает работу и потери, а полная определяет нагрузку на источник и проводку вместе с током. Значение 0,8 само по себе не сообщает КПД двигателя: на вал может приходиться меньше 8 кВт.

Калькулятор решает две близкие, но не одинаковые задачи. По измеренным P и S он находит общий PF. Если известны P и модуль реактивной мощности Q, он строит треугольник мощностей и находит cos φ для синусоидального режима. Выберите режим по тем величинам, которые действительно дал прибор или паспорт. Не выводите квар из одних только кВт и кВА, если ток заметно искажён гармониками.

Расчёт по активной и полной мощности

Для общего коэффициента мощности разделите активную мощность на полную:

\displaystyle PF=\frac{P}{S}

Здесь P вводится в киловаттах, S в киловольт-амперах. Кило-приставки сокращаются, поэтому ответ не имеет единицы. Используйте показания одного режима и одной точки измерения: нагрузка между двумя замерами может измениться. Полная мощность должна быть положительной и не меньше активной. Если у вас получилось P больше S, сперва проверьте единицы, дату и место измерения, а не пытайтесь «исправить» ответ ограничением до единицы.

В этом режиме PF относится ко всей измеренной форме тока. Руководство Schneider Electric PM2200 различает true PF, который включает гармоники, и displacement PF, связанный с фазовым сдвигом основной гармоники. Для частотного преобразователя, компьютерного блока питания и других нелинейных нагрузок это различие может быть существенным.

PF равен 1, когда P и S численно совпали. При P=0 и положительной S форма покажет 0: ток есть, но измеренной активной мощности нет. При S=0 отношение не существует, даже если P тоже равна нулю. Нулевой ответ в первом случае и неопределённый во втором означают разные вещи.

Расчёт по активной и реактивной мощности

Когда нагрузка описывается синусоидальной моделью, активная P и реактивная Q образуют катеты прямоугольного треугольника, а полная S служит гипотенузой. По ним сначала находят S, затем коэффициент сдвига:

\displaystyle S=\sqrt{P^2+Q^2},\qquad\cos\varphi=\frac{P}{S}

Вводите P в кВт и модуль Q в квар. Калькулятор покажет S в кВА и модуль угла φ в градусах. Эти три мощности и их связь описаны в учебном руководстве Министерства энергетики США по электротехнике. Если P=8 кВт и |Q|=6 квар, получатся S=10 кВА, cos φ=0,8 и |φ|≈36,87°.

В поле стоит именно модуль Q. Положительные 6 квар не доказывают, что нагрузка индуктивная: знак исходной реактивной мощности отброшен. Без него нельзя решить, ток опережает напряжение или отстаёт. Для этой задачи нужны данные прибора с указанием направления реактивной мощности и принятой им конвенции знака.

При несинусоидальном токе P, Q основной гармоники и полная S уже не обязаны составлять такой простой треугольник. Режим по P и Q не пытается угадать вклад искажений. Измерители могут отдельно показывать общий PF и cos φ по основной гармонике. Если оба значения доступны на вашем приборе, сначала посмотрите, какой именно показатель нужен для вашей задачи.

Примеры для проверки показаний

Двигатель в рабочем режиме. Измерены P=8 кВт и S=10 кВА. В первом режиме PF=8/10=0,8. Если для расчёта тока симметричной трёхфазной нагрузки нужна модель с cos φ и ток близок к синусоидальному, эти 0,8 можно перенести в калькулятор трёхфазной мощности. Для двигателя с преобразователем нельзя автоматически считать измеренный общий PF тем же cos φ.

Те же 8 кВт и 6 квар. В синусоидальной модели S=√(8²+6²)=10 кВА, cos φ=0,8. Угол по модулю около 36,87°. Числа совпали с предыдущим примером, потому что мы специально выбрали совместимый треугольник. В реальной сети с гармониками одинаковые 8 кВт и 6 квар не гарантируют полную мощность ровно 10 кВА.

Активная нагрузка. У идеализированного нагревателя P=6 кВт, S=6 кВА, значит PF=1. В синусоидальном режиме с P=6 кВт и Q=0 квар выйдет cos φ=1 и угол 0°. Это край модели, а не обещание, что любой бытовой прибор всегда работает с единичным коэффициентом.

Чисто реактивный край. Если P=0 кВт, а S=5 кВА, общий PF=0. Для синусоидальной модели с P=0 и |Q|=5 квар результат cos φ=0, S=5 кВА и |φ|=90°. Такой ввод проверяет границу формулы. Он не позволяет определить направление обмена реактивной энергией.

Показания не совпали по масштабу. Записали P=11 кВт и S=10 кВА. Калькулятор останавливает расчёт: отношение 1,1 выходит за диапазон потребляющей нагрузки. Например, один прибор мог показывать ватты, а другой киловольт-амперы; либо величины были сняты в разные минуты. Сверьте исходные показания, прежде чем делать вывод о неисправности.

Меньший коэффициент при тех же кВт. При 10 кВт активной и 20 кВА полной мощности PF=0,5. При 10 кВт и 10 кВА он равен 1. Во втором случае для той же активной мощности требуется вдвое меньшая полная мощность. При прочих равных меньший ток снижает потери в проводниках, но одна эта арифметика не показывает, сколько именно киловатт-часов сэкономит конкретная установка.

Как применять ответ без подмены понятий

Сначала уточните, что показал прибор. «Вт» и «ВА» относятся к мощности, а «Вт·ч» к энергии за время. По измеренным кВт и кВА калькулятор даст коэффициент для данного режима работы; он не вычисляет расход энергии за месяц. Для перевода уже известной полной мощности в активную при заданном коэффициенте используйте перевод вольт-ампер в ватты. Здесь порядок обратный: коэффициент пока неизвестен.

У трёхфазной установки берите суммарные P и S, полученные сопоставимым способом. Не складывайте бездумно три показания PF по фазам: отношение суммы активных мощностей к общей полной мощности не обязано совпасть с арифметическим средним трёх коэффициентов. Даже правило суммирования полной мощности зависит от схемы измерения и настройки прибора. Если фазы сильно различаются, смотрите и суммарный показатель, и отдельные фазы.

Повышение PF может разгрузить сеть по току и уменьшить часть потерь, но не превращает реактивную мощность в полезную активную работу. Подбор компенсирующих конденсаторов по одному числу PF без знака Q, гармоник и режима нагрузки рискован. Для проекта нужны измерения и проверка условий сети. Этот калькулятор помогает понять показания и проверить их согласованность, а не назначает оборудование.

Вопросы о PF и cos φ

Почему PF и cos φ могут отличаться?

Общий PF учитывает отношение всей активной мощности ко всей полной. Cos φ описывает сдвиг основной гармоники напряжения и тока. При гармонических искажениях ток может увеличивать полную мощность, поэтому два показателя перестают совпадать.

Может ли коэффициент мощности быть больше единицы?

Для потребляющей нагрузки в принятой здесь модели нет: активная мощность не превосходит полную. Если из ваших показаний вышло больше 1, проверьте единицы, время и точку измерения.

Почему калькулятор не принимает две нулевые мощности?

При P=0 и S=0 выражение P/S превращается в 0/0, поэтому коэффициент не определён. В синусоидальном режиме пара P=0 и Q=0 также не задаёт угол и отношение.

Можно ли узнать, нагрузка индуктивная или ёмкостная?

Нет. Форма принимает только модуль Q или отношение P/S. Для направления сдвига нужен знак реактивной мощности с учётом конвенции вашего прибора.

Подойдёт ли режим по P и Q для частотного преобразователя?

Только как расчёт коэффициента сдвига в явно принятой синусоидальной модели. При заметных гармониках общий PF лучше брать из измеренных P и S: простой треугольник P, Q, S не описывает все составляющие.

Нужно ли усреднять коэффициенты трёх фаз?

Нет, простое среднее трёх PF может дать неверный общий показатель. Используйте сопоставимые суммарные P и S одного измерителя либо отдельно анализируйте каждую фазу.

Уменьшит ли исправление PF расход киловатт-часов?

Само увеличение PF не означает уменьшение полезной активной мощности. Оно может снизить ток и потери в сети, но реальная экономия кВт·ч зависит от оборудования, места компенсации и режима работы.
