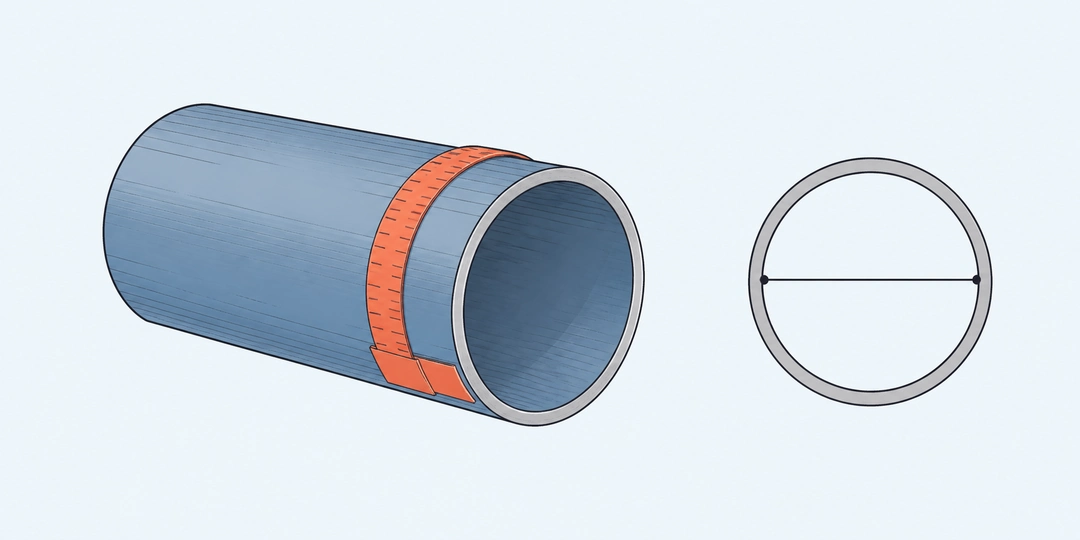

Чтобы узнать наружный диаметр трубы, оберните её тонкой лентой, измерьте длину окружности и разделите результат на π, то есть примерно на 3,1416. Например, окружность 188,5 мм даёт диаметр около 60 мм.
Дальше вы научитесь правильно класть ленту, считать диаметр на простом примере и замечать три причины ошибки: толстую ленту, овальную трубу и путаницу между наружным, внутренним и условным диаметрами.
В статье вы узнаете:
Число π показывает, во сколько раз длина любой окружности больше её диаметра. Для идеального круга это отношение всегда одинаково: примерно 3,1416. Поэтому диаметр находят так:
D обозначает диаметр, C длину окружности. Если окружность измерена в миллиметрах, диаметр тоже получится в миллиметрах. Переводить единицы перед расчётом не нужно.
Эта формула используется и в специальной измерительной ленте, которую называют пи-лентой. На ней деление на π уже заложено в шкалу, поэтому лента сразу показывает диаметр. В бытовой задаче достаточно обычной тонкой ленты и калькулятора диаметра по длине окружности.
Национальный институт стандартов и технологий США приводит ту же связь в инструкции по измерению диаметра: C = πD, а значит D = C / π [NIST, SOP 23].
Главное правило: измеряйте окружность в том месте, где нужен диаметр, а ленту кладите поперёк трубы. Косая петля будет длиннее правильной окружности и завысит результат.
Для измерения подойдёт портновская лента, узкая бумажная полоска, тонкий шнур без растяжения или нитка. Обычная строительная рулетка плохо огибает небольшую трубу и может отойти от поверхности.
Если вокруг трубы нет полного доступа, этот способ не сработает напрямую: половина видимой дуги ещё не сообщает длину всей окружности. Тогда измеряют доступную хорду и высоту дуги, используют штангенциркуль либо находят размер по маркировке и стандарту трубы.
Обратную задачу решает калькулятор длины окружности: он показывает, какую длину ленты ожидать при известном диаметре. Это полезная проверка, если на трубе сохранилась маркировка.
Допустим, бумажная полоска показала 188,5 мм. Подставляем число в формулу:
Получился наружный диаметр около 60 мм. Если измерение проводилось грубой лентой с точностью до миллиметра, записывать 60,002 мм бессмысленно. Честный ответ будет 60 мм или примерно 60,0 мм, если сама окружность измерена до десятых.
Для быстрой прикидки иногда делят на 3,14. В этом примере получится 60,03 мм. Разница всего три сотых миллиметра, поэтому главную ошибку обычно создаёт не округление π, а положение ленты. Само число π и его связь с кругом подробнее показывает калькулятор числа π.
| Длина окружности | Диаметр |
|---|---|
| 100 мм | 31,83 мм |
| 157,1 мм | 50,01 мм |
| 188,5 мм | 60,00 мм |
| 314,2 мм | 100,01 мм |
Лента огибает трубу своей внутренней стороной, а её шкала находится в толще материала. Чем толще лента и меньше труба, тем заметнее различие между этими путями. NIST отдельно учитывает изгиб и толщину пи-ленты при точных измерениях. Для бытовой проверки используйте самую тонкую полоску и не обещайте себе сотые доли миллиметра.
Труба также может быть немного овальной. Измерение окружности даёт средний диаметр круга с такой же длиной границы, но не показывает отдельно большую и малую оси овала. Чтобы заметить овальность, измерьте диаметр штангенциркулем в двух взаимно перпендикулярных направлениях или прокатите трубу по ровной поверхности и повторите окружность в нескольких местах.
Есть и местные помехи: продольный шов, цинковое покрытие, толстая краска, коррозия и вмятина. Три близких замера надёжнее одного. Если значения расходятся сильнее нужного допуска, причина важнее среднего числа.
Для покупки фитинга или трубы сверяйте измерение со стандартным сортаментом. Бытовой замер помогает определить размер, но производственный допуск и состояние поверхности остаются частью реального изделия.
Наружный диаметр проходит от одной внешней поверхности трубы до другой через центр. Именно его даёт лента, обёрнутая снаружи.
Внутренний диаметр описывает свободное отверстие. Для круглой трубы с равномерной стенкой его можно оценить по формуле:
s обозначает толщину стенки. При наружном диаметре 60 мм и стенке 3 мм внутренний диаметр равен 54 мм. Для старой трубы коррозия и отложения могут сделать реальное отверстие уже расчётного.
Условный проход, или DN, служит стандартным обозначением пропускного размера. Число в названии не обязано совпадать с измеренным наружным диаметром. Например, запись «ДУ 20» нельзя автоматически вводить как 20 мм наружного диаметра: сначала нужен стандарт или паспорт изделия.
Когда наружный диаметр и стенка уже известны, калькулятор веса круглой трубы покажет массу одного метра и всей партии. Он также помогает проверить, какой именно размер указан в счёте поставщика.
Чтобы узнать наружный диаметр трубы без штангенциркуля, оберните её тонкой полоской строго поперёк, измерьте длину окружности и разделите число на 3,1416. Повторите замер рядом и округлите ответ по точности ленты.
Полученное число описывает наружную поверхность. Для внутреннего отверстия нужна толщина стенки, а для условного прохода нужен стандарт. Эти три уточнения защищают от главной ошибки: формула посчитана правильно, но в заказ отправлен другой диаметр.
