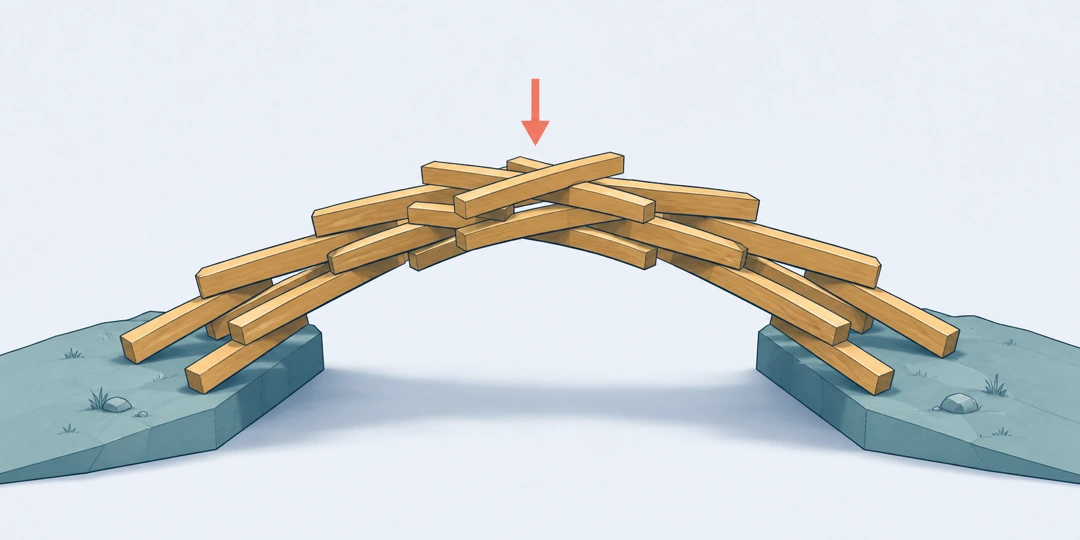

Мост Леонардо да Винчи: почему он держится без гвоздей
Мост Леонардо держится на взаимной опоре балок. Вес прижимает детали, а трение мешает им разъехаться.
Дальше вы узнаете, где Леонардо нарисовал этот мост, как каждая балка одновременно поддерживает соседей и почему настольная модель ещё не превращается в безопасную переправу для людей.
В статье вы узнаете:
Леонардо проектировал переправу, которую можно быстро собрать
Леонардо да Винчи (1452-1519) был итальянским художником, инженером и исследователем эпохи Возрождения. Он изучал машины, воду, полёт, устройство человеческого тела и военную технику. Многие замыслы сохранились не как готовые сооружения, а как рисунки и заметки.
Один из таких рисунков находится на листе 69r Атлантического кодекса, крупнейшего собрания рукописей Леонардо. Музей Леонардо в Винчи относит проект к раннему миланскому периоду и описывает его как военный мост быстрого строительства. Для переправы предлагалось переплести доступные брёвна, а затем уложить настил. [Museo Leonardiano di Vinci]
Смысл проекта состоял в скорости и обратимости. Армии не требовалось ждать каменную арку или забивать множество креплений. Детали можно было собрать в одном месте, разобрать и использовать снова.
Современные настольные модели обычно показывают самый эффектный вариант: одинаковые палочки держатся без гвоздей, клея и верёвок. Исторический военный замысел был практичнее игрушки и мог включать канаты и настил. Поэтому фраза «мост Леонардо» объединяет близкие реконструкции, а не один серийный чертёж с готовыми размерами.
Каждая балка опирается на одну и удерживает другую
Обычная балка лежит на двух независимых опорах: например, на берегах или столбах. В мосте Леонардо опоры создают сами балки. Один элемент проходит над поперечной деталью и под соседним продольным элементом. Следующий повторяет тот же порядок.
Взаимно опирающаяся конструкция собирается из элементов, которые поддерживают друг друга по замкнутой схеме. Уберите ключевую балку, и соседние потеряют часть опоры.
Повторяющийся модуль образует дугу. Толщина брёвен сама поднимает следующие элементы над предыдущими, поэтому плоское переплетение постепенно превращается в мост. Чем длиннее последовательность, тем больше контактов должны одновременно оставаться на своих местах.
Такую систему удобно сравнить с плетёной корзиной. Отдельный прут легко сдвинуть. Переплетённые прутья ограничивают движение друг друга, а нагрузка распределяется по нескольким соседним деталям. У моста элементы намного жёстче, но логика взаимного ограничения похожа.
Исследователи называют такие схемы reciprocal frames, по-русски взаимно опирающимися рамами. Современная математическая работа о мосте показывает повторяемость одного модуля и связывает расположение балок с силами в самых нагруженных элементах. [Aummonier et al., 2025]
Вес прижимает контакты, но дерево всё равно гнётся
На мост действует сила тяжести. Она направлена вниз и передаётся от одной балки к другой через места соприкосновения. В каждом контакте появляется реакция опоры: соседняя деталь давит в ответ и не даёт балке пройти сквозь неё.
Трение мешает скольжению. Когда две шероховатые деревянные поверхности прижаты, для сдвига нужна дополнительная сила. Чем сильнее нормальное прижатие, тем больше возможная сила трения до начала скольжения. Эту связь можно проверить в калькуляторе коэффициента трения через массу, силу или угол наклона.
Переплетение задаёт геометрический замок. Балка не просто лежит на гладкой площадке. Соседние элементы проходят сверху и снизу, поэтому ограничивают несколько направлений движения. Даже при хорошем трении неправильный порядок сборки не удержится.
Балки испытывают изгиб и срез. Нагрузка приложена между контактами, поэтому деревянная деталь немного прогибается. В местах опоры внутренние силы стараются сдвинуть соседние слои материала. Если элемент слишком тонкий, он сломается раньше, чем вся схема успеет показать красоту взаимной опоры.
Умеренная нагрузка способна плотнее посадить детали и сделать маленькую модель устойчивее. Отсюда рождается эффект «чем сильнее нажимаешь, тем крепче». Он работает только до предела. Затем палочка изгибается, контакт срывается или крайняя опора уезжает.
Маленькая модель превращает силы в видимый эксперимент
Для настольной проверки подойдут 10-14 одинаковых плоских палочек для мороженого. Круглые карандаши тоже работают, но охотно укатываются именно в тот момент, когда конструкция почти собралась.
- Положите две палочки параллельно. Сверху поперёк них разместите третью ближе к одному краю.
- Следующую пару проведите над поперечной палочкой, но под свободными концами первой пары. Получится первое переплетение «над опорой, под соседями».
- На новую пару положите следующую поперечную палочку. Ещё одну продольную пару снова проведите над поперечиной и под предыдущими концами.
- Повторите модуль несколько раз. Аккуратно сведите конструкцию в дугу и поставьте крайние концы на нескользкую поверхность.
С первого раза палочки могут рассыпаться. Это полезная часть опыта: мост показывает не терпение изобретателя, а важность порядка контактов. Если одна деталь прошла сразу над обеими соседними или поперечина оказалась не с той стороны, замкнутая опора не возникает.
Проверьте трение. Соберите модель на ткани, затем на гладкой столешнице. Если края начинают расходиться, подложите небольшие нескользкие кусочки только под опоры. Так меняется не схема моста, а способность основания сопротивляться горизонтальному сдвигу.
Проверьте нагрузку. Осторожно положите в центр один ластик. Наблюдайте, какие элементы прижались, какие прогнулись и где начали двигаться опоры. Не складывайте сверху тяжёлые книги: задача опыта состоит в наблюдении, а не в выяснении цены нового стола.
Важно! Модель из палочек предназначена только для стола. Не становитесь на неё и не собирайте переправу для людей без инженерного проекта, расчёта материала, соединений, опор и испытаний.
Отсутствие гвоздей не отменяет расчёт прочности
Маленькие одинаковые палочки почти ничего не весят, а расстояние между опорами измеряется сантиметрами. Настоящие брёвна имеют сучки, трещины, разную влажность и массу. Чем больше пролёт, тем сильнее собственный вес нагружает конструкцию ещё до появления человека.
Инженеру нужно проверить изгиб каждой балки, давление в контактах, трение, устойчивость поперёк моста и прочность крайних опор. Отдельно рассчитываются настил, ограждения и поведение при несимметричной нагрузке, когда несколько людей идут по одному краю.
Геометрия тоже меняет результат. Более высокая дуга может выгоднее передавать часть нагрузки к опорам, но по ней труднее идти. Угол и высоту простого профиля можно исследовать через калькулятор площади треугольника, однако площадь одного треугольника не заменяет расчёт всей пространственной конструкции.
Мост Леонардо интересен не обещанием бесплатной прочности. Он показывает, как порядок одинаковых деталей создаёт новое свойство: отдельные балки не имеют собственных столбов, зато собранная система формирует опоры внутри себя. Гвоздей нет, инженерная мысль никуда не делась.
