Выбивает автомат от нескольких приборов: как распределить нагрузку

Если автомат отключается, когда одновременно работают несколько мощных приборов, сначала узнайте, какие из них действительно сидят на одной линии, и сравните их совместную нагрузку с условиями этой линии. Перенос чайника или обогревателя на другое время иногда убирает пик. Но повторное отключение, нагрев розетки, запах изоляции или срабатывание от одного прибора нельзя «лечить расписанием»: линию и оборудование должен проверить электрик.

Обычная ситуация: стиральная машина работает, включили чайник, и свет в части квартиры погас. Виновником легко объявить последний прибор и заменить автомат на более мощный. Это опасная догадка. Ниже разберём, как составить простой график одновременной работы, что он может объяснить и где бытовой расчёт заканчивается.

В статье вы узнаете:

• Почему важны приборы одной линии, а не всей квартиры
• Как найти вечерний пик на конкретном примере
• Что изменит расписание без переделки щита
• Чем перегрузка отличается от признаков неисправности
• Как связаны ток, кабель и автомат
• Какие данные подготовить для электрика
• Что делать, если автомат снова отключился

Почему важны приборы одной линии, а не всей квартиры

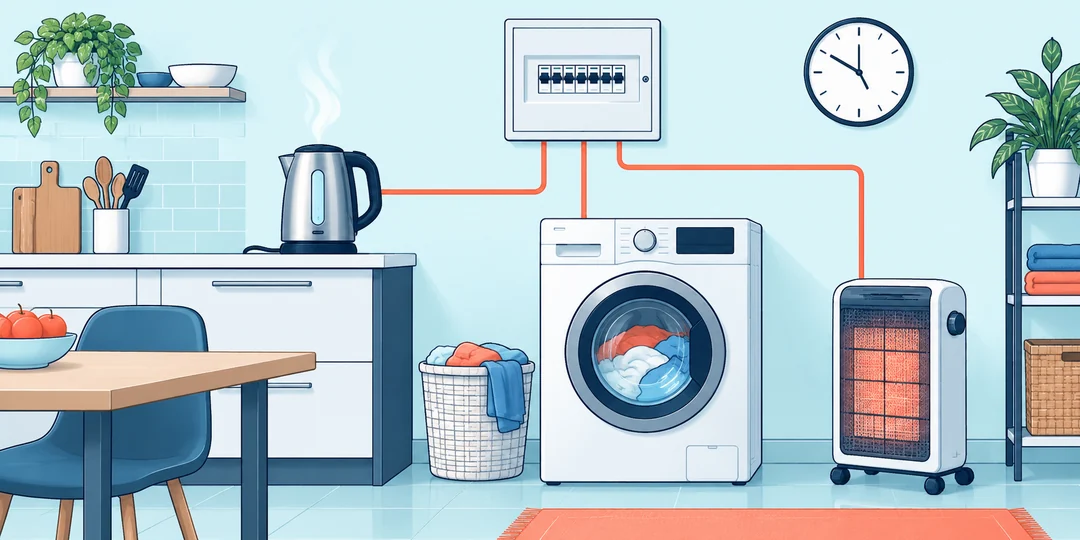

Представьте кухню и ванную, где чайник, стиральная машина и переносной обогреватель подключены к розеткам, защищённым одним автоматом с надписью 16 А. Это условие учебного примера, а не типовая схема любой квартиры. В реальной квартире розетки могут быть разведены по нескольким линиям; одна розетка может питаться не от того автомата, который кажется ближайшим в щите. Отдельно бывает вводное ограничение на всю квартиру.

Не нужно открывать щит, снимать крышки розеток или проверять провод под напряжением ради такой статьи. Посмотрите имеющуюся схему щита, маркировку линии и документы на электромонтаж. Если они непонятны, пусть специалист определит, какие розетки подключены к одной защите и в каком состоянии соединения. Для грубой домашней записи достаточно отметить: «чайник и стиральная машина, возможно, на одной линии», а не присваивать линии паспорт без проверки.

Сложение ваттов по всей квартире может показать общую нагрузку ввода, но не ответит, почему отключилась именно одна ветка. И наоборот, перенос вилки в соседнюю розетку не означает переноса на другую защищённую линию. Бытовой план имеет смысл только после выяснения этой границы.

Как найти вечерний пик на конкретном примере

Возьмём паспортные или проверенные входные мощности трёх приборов: чайник 2000 Вт, стиральная машина 1900 Вт в фазе нагрева воды, переносной обогреватель 1500 Вт. В другие минуты стиральная машина потребляет иначе, поэтому важен именно момент нагрева. Все три временно считаем подключёнными к одной однофазной линии 230 В и для учебной прикидки принимаем их нагрузку близкой к активной. Номинал автомата 16 А тоже условный: его нельзя подбирать по этому примеру.

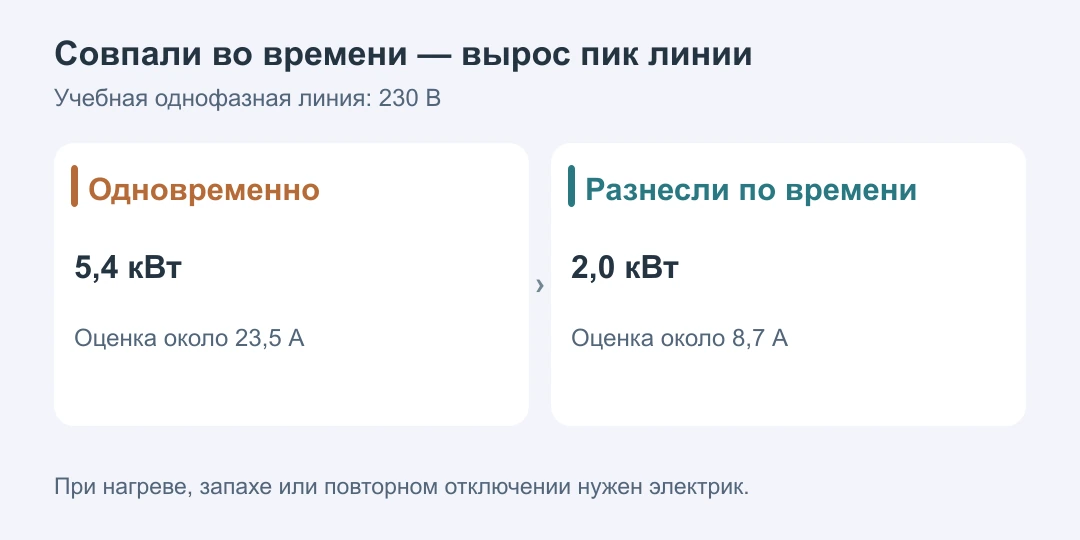

Когда чайник и нагрев стиральной машины работают вместе, выходит 2000 + 1900 = 3900 Вт. Грубая оценка тока 3900 ÷ 230 ≈ 17,0 А. Если в эту же минуту включён обогреватель, сумма поднимается до 5400 Вт, а оценка тока до 23,5 А. Сравнивать нужно совпадающие минуты, а не сумму паспортов всей техники, которой вы владеете.

Чтобы найти свой пик, нарисуйте три горизонтальные полоски времени. Например, машина греет воду с 19:05 до 19:25, обогреватель включён с 19:00 до 20:00, а чайник работает с 19:12 до 19:16. Только четыре минуты пересечения дают наши 5,4 кВт. Если чайник включить в 19:30, пересечение с нагревом машины исчезнет, но остаётся 2000 + 1500 = 3500 Вт, или около 15,2 А по той же упрощённой формуле. Это слишком близко к условному номиналу, чтобы обещать отсутствие отключения при других нагрузках и реальном состоянии линии.

Идеальный расчёт по мощности не определяет точную минуту срабатывания автомата. У защиты есть собственная время-токовая характеристика; бытовые приборы могут иметь пусковые токи и иные коэффициенты мощности. Паспортная мощность, фактическое напряжение и реальный ток тоже могут различаться. Полученные 17,0 и 23,5 А показывают размер потенциального пика, а не диагноз щита.

Что изменит расписание без переделки щита

Самый простой пробный график для нашего примера: пока стиральная машина проходит нагрев, обогреватель выключен; чайник включается после окончания цикла. Тогда на выбранной линии один из трёх мощных приборов работает в каждый момент: максимум из этих паспортных мощностей равен 2000 Вт, около 8,7 А при 230 В в упрощённой модели. Если есть другие потребители той же линии, их прибавляют к соответствующей минуте. Холодильник может включиться сам, поэтому нельзя считать список полным только по приборам, которые вы включали вручную.

Если отдельные линии действительно существуют и их параметры подтверждены специалистом, распределение оборудования между ними может быть удобнее ожидания по часам. Но эту задачу не решают тройник, удлинитель или «перенесём вилку на два метра»: они могут сохранить прежнюю ветку и добавить слабое место. Главное управление МЧС России по Тверской области предупреждает о перегрузке при одновременной работе мощных приборов и о риске подключения через тройники и удлинители. Это предупреждение о пожарной безопасности, не способ вычислить безопасную мощность конкретной розетки.

Расписание полезно как временное управление известной нагрузкой, когда линия исправна и причина срабатывания подтверждена. Если оно требует всё время помнить о чайнике, семье нужна понятная постоянная схема пользования или электромонтажное решение, подготовленное специалистом. Бытовой календарь не заменяет диагностику.

Чем перегрузка отличается от признаков неисправности

При перегрузке отключение может возникать только при определённом совпадении нескольких приборов. Это подсказка, но не доказательство. Если защита срабатывает сразу после включения одного устройства, отключается даже без заметной нагрузки, из розетки пахнет нагретой изоляцией, слышны треск или искрение, пользоваться этой цепью дальше нельзя до проверки. Причиной может быть сам прибор, соединение, кабель или аппарат защиты. По одному поведению автоматического выключателя нельзя установить точную причину.

МЧС России перечисляет нагрев розетки, запах горелой изоляции, искрение, потрескивание и мерцание света как признаки возможной неисправности электросети. При таких признаках отключите использование проблемной цепи и обратитесь к специалисту; при признаках пожара следуйте указаниям экстренных служб. Не проверяйте гипотезу повторным включением всех приборов и не оставляйте нагревающийся контакт под нагрузкой.

Отдельная ловушка: устройство защитного отключения или дифференциальный автомат может отключить цепь по другой причине, чем обычный автомат от сверхтока. Надписи на щите и тип устройства имеет смысл показать электрику. Если вы не знаете, что именно сработало, арифметика ваттов не должна превращаться в диагноз.

Как связаны ток, кабель и автомат

Для однофазной нагревательной нагрузки грубая связь выглядит так: мощность в ваттах делят на напряжение в вольтах, получают ток в амперах. Именно поэтому 2000 Вт при 230 В дают около 8,7 А. Для приборов с двигателем или сложной электроникой используйте паспортный ток и коэффициент мощности, если они указаны; простое деление активных ваттов на вольты может занизить ток.

В калькуляторе сечения кабеля можно выбрать расчёт по мощности и увидеть оценку тока для явно заданных сети, нагрузки и cos φ. При нагрузке выше указанного в форме номинала автомата инструмент сначала покажет предупреждение, как и должен; для учебного режима с одним чайником 2 кВт он покажет около 8,7 А. Но его результат не сообщает состояние проводки, розетки, клемм и щита. Для действующей линии нельзя взять показанное сечение и объявить, что такой кабель действительно установлен.

Автомат защищает линию от сверхтока. Его номинал выбирают с учётом кабеля, прокладки, условий отключения и всей схемы, а не только суммарных ваттов любимых приборов. Нельзя заменить 16 А на 25 А, чтобы перестал «мешать» чайник: защита может перестать соответствовать слабейшему участку линии. МЧС России прямо предостерегает от замены сработавшего автомата на более мощный без устранения причины.

Если линия требует другого режима работы, специалисту нужны маркировка кабеля, длина и способ прокладки, номинал и характеристика защитного аппарата, состояние соединений и измерения. Одним числом кВт безопасную замену не обосновать.

Какие данные подготовить для электрика

Запишите дату и обстоятельства каждого отключения: какие приборы работали, в какой момент, какой аппарат отключился, был ли запах или нагрев, повторилось ли событие после отключения конкретного прибора. Добавьте фото маркировок приборов и щита без снятия крышек и прикосновения к токоведущим частям. Если сохранилась схема электрики после ремонта, приложите её. Это полезнее фразы «автомат старый, поставьте помощнее».

Сверьте мощность на шильдике прибора с тем, что написано в инструкции. У стиральной машины и посудомойки нагрев и мотор не обязательно работают одинаково весь цикл. Электрический обогреватель может переключать ступени. Для расчёта пика нужна та ступень, которая реально совпала с другими приборами. Измерения в щите и проверку соединений оставьте квалифицированному специалисту.

Договоритесь о результате проверки: причина отключения, состояние линии и контактов, допустимый режим пользования и, если нужны работы, конкретное изменение схемы. Не соглашайтесь на «проверим, пока не перестанет выбивать» без понимания, какую защиту и от чего меняют.

Что делать, если автомат снова отключился

Не начинайте с многократного возврата рычага и не ставьте перемычку. Отключите приборы, которые работали в момент события, и оцените видимые признаки неисправности без разборки оборудования. Если есть дым, искрение, запах изоляции или нагрев розетки, не пользуйтесь этой цепью и вызывайте специалистов в соответствии с обстановкой. Если явных признаков нет, всё равно зафиксируйте событие и причину срабатывания выясните до возвращения прежней комбинации нагрузок.

Планирование по времени может уменьшить одновременную нагрузку: в нашем учебном примере 5,4 кВт превращаются в максимум 2 кВт среди трёх рассмотренных приборов. Но эта разница ничего не говорит о скрытом повреждении контакта, реальном состоянии кабеля и других потребителях линии. Хорошее расписание полезно лишь после того, как сама линия признана исправной и её границы понятны.
