Калькулятор сечения кабеля

Ток нагрузки	15,22 А
Допустимый ток	23 А
Падение напряжения	6,85 В · 2,98%
Минимум по току	1,5 мм²
Минимум по напряжению	2,5 мм²

Как подобрать сечение кабеля по мощности и длине

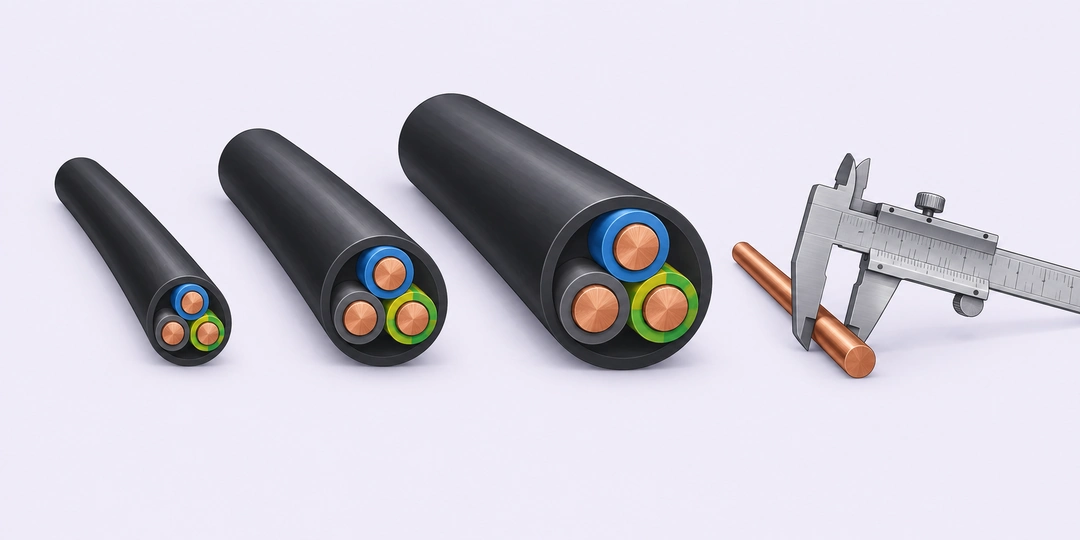

Срезы кабелей разной толщины и штангенциркуль рядом с медной жилой

Для нагрузки 3,5 кВт при 230 В, длины линии 25 м и допустимого падения напряжения 3% расчёт даёт медную жилу 2,5 мм². Условия примера: многожильный кабель с ПВХ-изоляцией в трубе по стене, воздух 30 °C, одна линия, cos φ = 1, автомат 16 А. Ток нагрузки составит 15,22 А, падение напряжения около 6,85 В. При другой длине или прокладке ответ может измениться.

Сечение кабеля в привычной маркировке обозначает площадь поперечного среза одной токопроводящей жилы. Число 2,5 мм² не описывает наружную толщину кабеля вместе с оболочкой. В записи 3 × 2,5 первая цифра означает количество жил, а вторая площадь каждой из них. Складывать три площади и считать такой кабель жилой 7,5 мм² нельзя.

Калькулятор выполняет предварительный подбор по допустимому длительному току и падению напряжения. Он не проверяет ток короткого замыкания, время отключения, защитное заземление и соответствие всей электропроводки проекту. Перед монтажом эти условия должен проверить квалифицированный специалист. Полученное сечение само по себе не подтверждает безопасность линии.

Какие данные подготовить перед расчётом

Начните с конкретной линии: от какого щита она идёт и что питает. Для отдельного водонагревателя нужна его потребляемая мощность. Для линии в мастерскую нужно учесть приборы, которые могут работать одновременно. Длина считается по будущей трассе, включая подъёмы и обходы, а не по прямой между двумя зданиями.

Допустим, на одной линии одновременно работают нагреватель 2 кВт и другой резистивный нагреватель 1 кВт. Общая мощность составляет 3 кВт, а ток при 230 В и cos φ = 1 примерно 13,04 А. Надпись «3 кВт·ч» на счётчике для этого расчёта не подходит: киловатт показывает мощность в данный момент, киловатт-час количество использованной энергии за время.

Не уменьшайте сумму мощностей только потому, что приборы «обычно включаются ненадолго». Важна возможная одновременная нагрузка. Если работа оборудования действительно ограничена автоматикой или отдельной схемой управления, такой режим учитывают в проекте. Для двигателя полезнее найти паспортный ток, чем оценивать его по механической мощности на корпусе.

После нагрузки уточните материал жил и маршрут. Один и тот же кабель может выйти из щита, пройти в общей трубе, затем попасть в утеплённую перегородку. Эти участки различаются охлаждением. Пока способ прокладки неизвестен, удобно сравнить несколько вариантов в форме, но выбирать окончательный ответ по самому выгодному варианту нельзя.

Почему мощности прибора недостаточно

Через кабель проходит ток, который нагревает жилы. Чем больше ток и сопротивление, тем сильнее выделяется тепло. Увеличение сечения уменьшает сопротивление, но на нагрев влияет ещё и отвод тепла: кабелю в утеплённой стене охлаждаться труднее, чем тому, который закреплён непосредственно на поверхности стены.

Второе ограничение связано с длиной. Пока ток проходит по проводникам, на их сопротивлении теряется часть напряжения. У длинной линии потери могут оказаться чрезмерными даже тогда, когда жила проходит проверку по току. Поэтому калькулятор отдельно находит минимум по нагреву и минимум по падению напряжения, а затем выбирает стандартное сечение, которое удовлетворяет обоим условиям.

Для однофазной сети ток из потребляемой активной мощности рассчитывается так:

I = \frac{1000P}{U\cos\varphi}

Здесь P задаётся в кВт, U в вольтах, I получается в амперах. Коэффициент мощности cos φ показывает соотношение активной мощности и произведения напряжения на ток для синусоидальной нагрузки. Для обычного резистивного нагревателя берут значение, близкое к 1. Для двигателя используют паспортное значение, а не автоматически единицу.

В симметричной трёхфазной сети формула меняется:

I = \frac{1000P}{\sqrt{3}\,U\cos\varphi}

Мощность здесь общая по трём фазам, а напряжение линейное, например 400 В между фазами. Если мощный однофазный прибор подключён только к одной фазе трёхфазного ввода, делить его ток на √3 нельзя. Его отдельную линию рассчитывают как однофазную.

У двигателя не путайте потребляемую электрическую мощность с механической мощностью на валу. Вторая требует учёта КПД двигателя. Если паспорт уже содержит ток, удобнее выбрать расчёт по току и ввести его напрямую. При этом cos φ всё ещё влияет на расчёт падения напряжения.

Как прокладка меняет допустимый ток

Расчёт использует таблицы B.52.2 и B.52.4 ГОСТ Р 50571.5.52-2011 для многожильных кабелей с ПВХ-изоляцией. Базовые условия: температура жилы 70 °C, окружающего воздуха 30 °C. Для однофазной цепи учитываются два нагруженных проводника, для симметричной трёхфазной три. Защитная жила PE при нормальной работе нагрузки не несёт.

В форме доступны три способа прокладки. A2 означает многожильный кабель в трубе в теплоизолированной стене. B2 относится к кабелю в трубе на стене. C описывает кабель, закреплённый непосредственно на стене. Слово «скрытая» само по себе не определяет подходящую таблицу: гофра в минеральной вате и трасса в каменной стене отводят тепло по-разному.

Поперечные схемы A2, B2 и C: труба с кабелем внутри утеплённой стены, труба снаружи стены и кабель непосредственно на стене — Слева направо: A2, B2, C. Светлое кольцо вокруг чёрной оболочки обозначает трубу, жёлтая штриховка утеплитель. В варианте C трубы нет.

На рисунке показан поперечный срез: видна разница между оболочкой самого кабеля и отдельной трубой вокруг него. Несколько изолированных проводов, протянутых в трубе без общей кабельной оболочки, не становятся многожильным кабелем. Для них применяют другие строки таблиц. Именно поэтому в результате указано, что расчёт относится к многожильному кабелю с ПВХ-изоляцией.

Для одиночного медного кабеля при двух нагруженных жилах и воздухе 30 °C базовые допустимые токи выглядят так. Значения относятся к указанной прокладке, без температурных и групповых поправок.

Сечение, мм²	A2, А	B2, А	C, А
1,5	14	16,5	19,5
2,5	18,5	23	27
4	25	30	36
6	32	38	46
10	43	52	63
16	57	69	85

Так, 2,5 мм² в разных условиях соответствуют 18,5, 23 или 27 А. Фраза «двойка с половиной держит 27 ампер» описывает только один из этих случаев. Она не подходит для любого кабеля с такой маркировкой и тем более не означает, что к любой розетке можно подключить соответствующую мощность.

Если часть трассы проходит в худших условиях, расчёт для неё нельзя заменить средним по всей длине. Например, короткий участок в утеплителе способен ограничить допустимую нагрузку всей непрерывной линии. Для разных участков нужны отдельные проверки, а для прокладки в земле другие исходные таблицы.

Температура и несколько кабелей рядом

Поле температуры относится к воздуху вокруг кабеля, а не к температуре жилы. В жарком помещении запас для отвода тепла уменьшается. При 40 °C температурный коэффициент для выбранной ПВХ-изоляции равен 0,87. Базовые 23 А превращаются в 20,01 А даже без соседних кабелей.

В пучке кабели дополнительно нагревают друг друга. Для трёх одновременно нагруженных кабелей, которые соприкасаются, используется коэффициент 0,7 по строке пучковой прокладки. Тогда те же 23 А при 40 °C становятся 23 × 0,87 × 0,7 = 14,007 А. Под заданный автомат 16 А такая жила уже не проходит расчёт по длительному току.

В число кабелей включается рассчитываемый. Три жилы внутри одной оболочки не означают три кабеля в пучке. Поправка рассчитана на сопоставимые по условиям и нагрузке цепи; для одиночного кабеля без соседей выбирайте «Один, без пучка». Если кабели разведены с расстоянием или уложены особым образом на лотке, нужны соответствующие этой конфигурации коэффициенты.

Если автомат отключается при работе нескольких бытовых приборов, начните с проверки того, какие из них подключены к одной линии. Разбор одновременной нагрузки помогает составить безопасный список наблюдений для электрика и понять, что нельзя исправить одним расписанием.

Зачем указывать автомат

Автомат защищает линию от сверхтока, но его номинал нельзя выбирать только по желанию подключить больше приборов. В расчёте проверяется соотношение между рабочим током нагрузки, номиналом заданного автомата и допустимым током кабеля:

I_B \le I_n \le I_Z

Например, нагрузка потребляет 15 А, а выбранный кабель в своих условиях выдерживает 20 А. Автомат на 25 А не проходит это условие. Он допускает длительную работу выше расчётной способности кабеля. Если номинал задан в форме, калькулятор ищет сечение под него, а не только под текущее потребление.

При выборе «Не задан» подбор идёт только по нагрузке и напряжению. Это полезно для предварительного сравнения, но не завершает выбор защиты. Даже соблюдение показанного неравенства не проверяет характеристики отключения: важны ток срабатывания, петля аварийного тока, время отключения и стойкость кабеля. Буквы B, C и D тоже имеют значение, поэтому автомат здесь не назначается автоматически.

Как считается падение напряжения

Длину вводят от начала линии до нагрузки, в одну сторону. В однофазной цепи ток проходит по фазному и обратному проводнику, поэтому удвоение длины уже заложено в формулу. Если дополнительно удвоить поле вручную, потеря окажется завышенной.

\Delta U = k I L\left(\frac{\rho}{S}\cos\varphi + x\sin\varphi\right)

Для одной фазы k = 2, для симметричной трёхфазной линии k = √3. В последнем случае результат относится к напряжению между фазами. S является сечением жилы в мм², L длиной в метрах. По приложению G принято удельное сопротивление ρ = 0,0225 Ом·мм²/м для меди и 0,036 для алюминия; реактивное сопротивление x = 0,00008 Ом/м. Это расчётные значения, а не измеренное сопротивление конкретной бухты.

Долю потери находят как 100 × ΔU ÷ U. Выбранные в форме 3% задают бюджет именно рассматриваемого участка. В приложении G для установок, питающихся от общей низковольтной сети, приведены ориентиры 3% для освещения и 5% для других потребителей от источника до нагрузки. Нельзя разрешить по 5% каждому последовательному участку и считать, что весь путь укладывается в 5%.

Если до вашего щита уже теряется часть напряжения, оставшийся бюджет линии должен быть меньше. Калькулятор также не исправляет низкое напряжение источника: толстый кабель сокращает дополнительную потерю, но не превращает 200 В на входе в 230 В на выходе.

Как прочитать результат и выбрать следующий шаг

Крупное число относится к одной нагруженной жиле. Ответ 2,5 мм² не задаёт марку кабеля, число жил или номинал защиты. В строке «Допустимый ток» уже учтены выбранные температура и пучок. Это не рекомендация подключить именно такую нагрузку: розетка, клеммы, автомат и другие элементы линии могут иметь свои ограничения.

Сравните две нижние строки результата. Если минимум по току равен 1,5 мм², а по напряжению 2,5 мм², более толстая жила понадобилась из-за потерь на длине. При тех же мощности, напряжении и cos φ сокращение длины вдвое уменьшит расчётное падение вдвое. Но допустимый длительный ток от одного только сокращения длины не увеличится.

Если ограничивает нагрев, полезно проверить температуру и совместную прокладку. Например, отделение линии от нагруженного пучка меняет условия охлаждения. Это должно быть реальным изменением трассы, а не просто переключением поля ради меньшего сечения. Если ограничивает падение напряжения, рассматривают увеличение сечения или изменение трассы и схемы питания.

Бывает, что ни одно сечение до 120 мм² не проходит оба условия. Это означает выход за диапазон инструмента. Подставлять 120 мм² как «максимум, значит хватит» нельзя. Аналогично, сообщение о превышении номинала автомата не предлагает заменить его более мощным: сначала нужно проверить допустимую нагрузку и защиту всей линии.

Почему толстый кабель тоже теряет энергию

Падение напряжения и потери мощности связаны, но измеряются по-разному. Для однофазной резистивной нагрузки при cos φ = 1 потери в двух проводниках можно оценить как ток × падение напряжения. В стартовом примере это 15,22 А × 6,85 В, около 104 Вт. Если такой ток сохраняется час, в проводниках выделится примерно 0,104 кВт·ч тепла.

Увеличение сечения уменьшает сопротивление и эту составляющую потерь. Однако сравнивать стоимость кабеля только с экономией электроэнергии недостаточно: прежде должны выполняться условия по нагреву, защите и напряжению. Приведённый пример описывает установившуюся резистивную нагрузку; переносить произведение тока и падения напряжения на произвольную трёхфазную или реактивную нагрузку без уточнения формулы нельзя.

Примеры выбора сечения

В следующих сценариях сравнивается один параметр при явно заданных остальных. Это примеры расчёта, а не готовые схемы подключения прибора.

🏠 Линия на 25 метров. Медный кабель в трубе по стене, 3,5 кВт, 230 В, cos φ = 1, воздух 30 °C, автомат 16 А. При ограничении потери 3% получается 2,5 мм² и 2,98%. По одному только длительному току в этих условиях хватило бы 1,5 мм², но потери потребовали следующую ступень. Итоговый размер определяется более строгим из двух условий.

📏 Та же нагрузка в дальней постройке. Увеличим предыдущую линию до 50 м. Для 4 мм² падение составит примерно 3,72%, поэтому при том же бюджете выбирается 6 мм² с падением 2,48%. Просто купить «как в доме» здесь не получается: удвоение длины заметно меняет результат. Условия наружной прокладки и защиты постройки при этом требуют своей проверки.

🔥 Жарко и тесно. Вернём длину 25 м, но зададим 40 °C и пучок из трёх нагруженных кабелей. У 2,5 мм² допустимый ток снизится до 14,01 А. Расчёт выберет 4 мм²: 18,27 А после поправок и 1,86% потери. Увеличение понадобилось из-за охлаждения, хотя мощность прибора осталась прежней.

⚡ Трёхфазная нагрузка 11 кВт. Для симметричной сети 400 В, cos φ = 1, медного кабеля B2 длиной 25 м, воздуха 30 °C и автомата 16 А получится ток 15,88 А на фазу. Сечение 2,5 мм² проходит обе проверки: допустимый ток 20 А, падение около 1,55%. Для зарядки автомобиля сами время и стоимость можно оценить в калькуляторе зарядки электромобиля, а требования защиты брать из проекта установки.

🍳 Мощная однофазная нагрузка. При 7 кВт, 230 В и cos φ = 1 ток составляет 30,43 А. Для 15 м медного кабеля B2, воздуха 30 °C и заданного автомата 32 А получается 6 мм². Жила 4 мм² выдерживает по этой таблице 30 А и не проходит условие по току, хотя потеря напряжения у неё была бы меньше 3%.

🛠️ Ток известен из паспорта. Для нагрузки 10 А, 230 В, cos φ = 1 и линии 100 м при B2, 30 °C, медных жилах и автомате 10 А расчёт даст 10 мм². На таком сечении потеря равна 4,5 В, или 1,96%. Даже небольшая нагрузка на большой длине способна потребовать толстый кабель. Запуск двигателя, если это двигатель, проверяется дополнительно.

Сечение и диаметр: как не перепутать единицы

У круглой сплошной жилы площадь связана с диаметром обычной формулой круга. Диаметр измеряют по металлу после удаления изоляции на отключённом образце, а не по наружной оболочке кабеля.

Слева сплошная круглая жила с диаметром по металлу, справа семь круглых проволок с промежутками между ними внутри изоляции — Слева диаметр измеряется по металлу. Справа площади отдельных проволок складываются, промежутки между ними в сечение не входят. Синий слой обозначает изоляцию.

S=\frac{\pi d^2}{4}

Диаметр 1,78 мм соответствует площади примерно 2,49 мм². Если диаметр увеличить вдвое, сечение вырастет вчетверо. Для такой геометрической проверки пригодится калькулятор площади круга. Однако измерение диаметра не заменяет проверки маркировки, материала и сопротивления жилы.

У многопроволочной жилы измерение наружного диаметра пучка захватывает промежутки между проволоками. Это уже не сплошной металлический круг. Для подбора и приёмки кабеля важны документация изготовителя, класс жилы и нормируемое электрическое сопротивление, а не только показание штангенциркуля.

Для геометрической оценки жилы из одинаковых круглых проволок площадь одной проволоки умножают на их число. Например, семь проволок диаметром 0,67 мм дают около 2,47 мм² металла. Это объясняет принцип сложения площадей, но не позволяет по одному измерению подтвердить номинальное сечение покупного кабеля: важны допуски, форма и конструкция проводника.

Частые вопросы о сечении кабеля

Маркировка и полученная площадь решают только часть задачи. Число жил, материал, условия монтажа и работа защиты определяют, можно ли применить конкретный кабель в конкретной линии.

Для готового переносного изделия действуют собственные ограничения. В отдельном разборе показано, почему удлинитель на катушке греется и когда его нужно полностью размотать.

Какой кабель нужен для розеток: 1,5 или 2,5 мм²?

Сначала определяют нагрузку, защиту и условия линии. Здесь 2,5 мм² может пройти один сценарий и не пройти другой: например, пучок и высокая температура уменьшают допустимый ток. При этом расчётный минимум по двум условиям не отменяет требований к конкретной розеточной цепи, механической прочности и монтажу. Не уменьшайте сечение существующей линии только по одному числу калькулятора.

Почему алюминий в калькуляторе начинается с 16 мм²?

Это ограничение диапазона данного инструмента: медь рассчитывается от 1,5 до 120 мм², алюминий от 16 до 120 мм². Оно не означает универсального запрета всех меньших алюминиевых жил. Их применение зависит от назначения цепи, материала или сплава, требований к соединениям и действующих правил конкретной установки. Для малого алюминиевого сечения нужен отдельный подбор.

Можно ли заменить медь алюминием того же сечения?

Сравните заново допустимый ток, потерю напряжения и требования к соединениям. В принятой модели удельное сопротивление алюминия в 1,6 раза больше медного. При одинаковых токе, длине и сечении активная часть потери будет больше. Кроме того, клеммы должны быть рассчитаны на выбранный материал; совпадение площади не делает соединение взаимозаменяемым.

Сколько жил нужно: три или пять?

Количество определяется схемой питания и защиты. В распространённой однофазной линии есть фаза, рабочая нейтраль и отдельный PE; в трёхфазной линии с нейтралью и PE обычно пять жил. Этот калькулятор выбирает сечение нагруженной жилы и не проектирует систему заземления. Размер нейтрали и защитного проводника может требовать отдельной проверки.

Подходит ли расчёт для кабеля в земле?

Нет. Здесь доступны три способа прокладки в воздухе или стене. Для земли нужны её температура и тепловое сопротивление, глубина, способ укладки и расстояния между кабелями. Выбор B2 для трубы в земле неверен: это другой способ монтажа и другая таблица допустимых токов.

Нужно ли всегда добавлять запас 20–30%?

Универсальный процент не исправляет неверную таблицу или способ прокладки. Если ожидается дополнительная одновременно работающая нагрузка, включите её в исходную мощность. Температуру и пучок учитывайте своими коэффициентами. Затем проверьте защиту и ограничения оборудования. Произвольное увеличение тока не заменяет этих действий.

Можно ли рассчитать двигатель или оборудование с импульсным питанием?

Для установившегося режима двигателя используйте паспортный ток и cos φ, а запуск проверяйте отдельно. Для импульсных нагрузок ток может быть несинусоидальным: обычный cos φ не описывает все искажения. Гармоники способны дополнительно нагрузить нейтраль трёхфазной линии. Такие случаи выходят за принятую здесь симметричную синусоидальную модель.

Подойдёт ли результат для удлинителя на катушке?

Напрямую нет. У гибкого кабеля могут отличаться конструкция и условия охлаждения, а намотанная катушка удерживает тепло. Соблюдайте указанную изготовителем допустимую нагрузку для смотанного и размотанного состояния. Выбор открытой прокладки C не моделирует кабель, оставленный плотными витками на барабане.
