Калькулятор мощности гидротурбины

Мощность потока	4,905 кВт
Выработка за указанные часы	82,404 кВт·ч

Сколько электричества даст поток воды

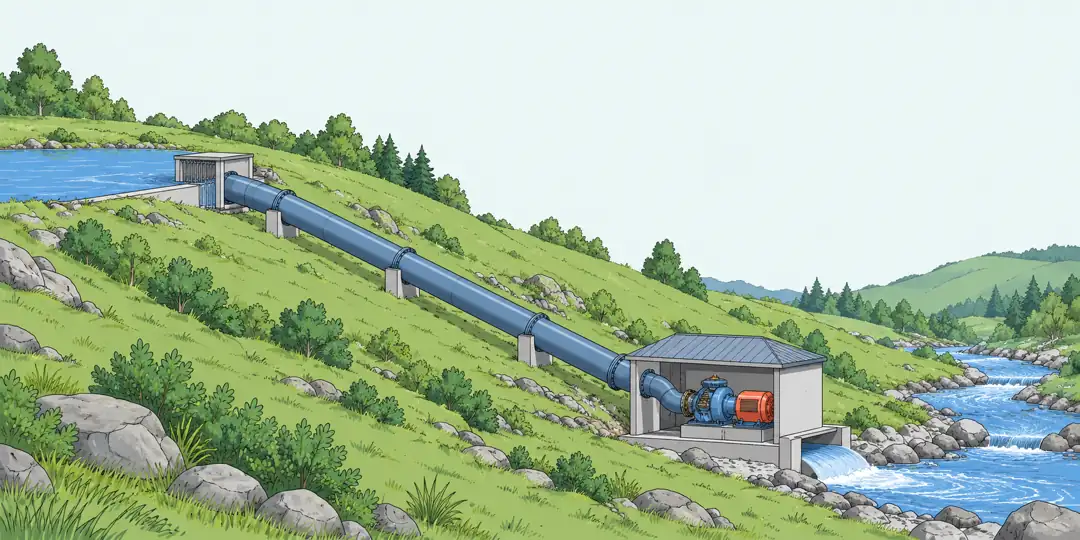

Вода из верхнего водоёма по трубе поступает к небольшой гидротурбине ниже по склону

Вода на высоте несёт запас энергии. Если направить часть потока вниз через турбину, он вращает генератор. Чем больше воды проходит за секунду и чем больше доступный перепад высот, тем выше мощность. Калькулятор оценивает электрический выход одной рабочей точки и показывает, сколько энергии получится за указанное число часов при неизменных условиях.

Например, через турбину проходит 0,05 м³/с воды при полезном напоре 10 м и общем КПД 70%. Поток несёт 4,905 кВт, после турбины и генератора остаётся 3,4335 кВт электрической мощности. За 24 часа в том же режиме выйдет 82,404 кВт·ч. Это условие для расчёта, а не обещание, что ручей будет давать такой расход все сутки.

Как расход и напор превращаются в киловатты

Расход Q показывает, сколько кубометров воды проходит через турбину за секунду. Полезный напор H в метрах описывает доступное снижение энергии воды между верхней и нижней точками с учётом потерь на её пути. Для предварительной оценки плотность пресной воды округлена до 1000 кг/м³, ускорение свободного падения принято равным 9,81 м/с².

Мощность потока, кВт = 9,81 × расход, м³/с × полезный напор, м

Электрическая мощность, кВт = мощность потока × общий КПД / 100

Выработка, кВт·ч = электрическая мощность, кВт × часы работы

Общий КПД здесь охватывает превращение энергии воды в электричество на выходе генератора. Если известен только КПД турбины, для электрического ответа понадобится и КПД генератора: их доли перемножают. Например, 80% у турбины и 90% у генератора вместе дают 72%, а не 170%. В материале NREL о возобновляемых ресурсах формула дана в округлённом виде с коэффициентом 10 вместо 9,81.

Значение КПД 70% на первом экране служит примером, не универсальным свойством любой машины. Руководство Министерства энергетики США по малым ГЭС использует 60% для первого приближения и советует уточнять его по условиям конкретной площадки. Поэтому разница между двумя вариантами турбины полезна для сравнения, но не заменяет её паспортную характеристику.

Что вводить как полезный напор

Высота берега над руслом ещё не обязательно равна напору на турбине. Вода теряет часть энергии в канале, трубе, поворотах, решётке и арматуре. Если геометрический перепад 10 м, а потери на пути составляют 2 м, в поле нужен полезный напор около 8 м. При стартовых расходе и КПД это уменьшит оценку электрической мощности с 3,4335 до 2,7468 кВт.

Расход тоже относится только к воде, которую действительно можно направить через турбину в рассматриваемом режиме. Река может нести 0,1 м³/с, но если через установку проходит лишь половина, вводите 0,05 м³/с. Часть воды остаётся в русле, а часть может обходить агрегат. Данные о расходе стоит брать для сухого сезона и других характерных режимов отдельно: подставленная средняя величина не расскажет, сколько часов установка сможет работать.

Для перевода единиц: 1 м³/с равен 1000 л/с. Поэтому 50 л/с вводят как 0,05 м³/с, а 20 л/с как 0,02 м³/с. Не путайте расход с объёмом бака: 50 литров всего и 50 литров каждую секунду дадут совершенно разные сроки работы.

Как меняется результат на разных площадках

Ручей у дома. Стартовые 50 л/с и 10 м полезного напора при КПД 70% дают около 3,434 кВт. Такое число можно сопоставить с мощностью постоянных потребителей, но для автономного питания нужно проверить минимальный сезонный расход, а не только удачный день после дождя.

Сухой сезон. Если при тех же 10 м и 70% доступный поток уменьшился до 20 л/с, выход составит 1,3734 кВт. За условные 24 часа постоянного режима это 32,9616 кВт·ч вместо 82,404 кВт·ч. Уменьшение расхода в 2,5 раза так же уменьшило мощность: здесь зависимость линейная.

Длинный подвод воды. На участке измерили перепад 10 м, но из-за потерь до турбины доходит напор 8 м. При расходе 0,05 м³/с и КПД 70% получится 2,7468 кВт. Сравнение с 3,4335 кВт без потерь показывает цену ошибки в высоте: перед покупкой агрегата стоит оценить водовод, а не надеяться на красивые цифры рельефа.

Малый поток с большим перепадом. При 20 л/с, полезном напоре 15 м и КПД 60% получится 1,7658 кВт. За 12 часов это 21,1896 кВт·ч. Такую площадку нельзя сравнивать с более полноводным ручьём по одному расходу: больший перепад компенсирует часть разницы.

Питание датчика у ручья. Для 1 л/с, напора 3 м и общего КПД 50% расчёт даёт 0,014715 кВт, или 14,715 Вт. За восемь часов вышло бы 0,11772 кВт·ч. Это совсем не мощность для дома, зато масштаб может быть полезен при оценке малой электроники. Реальную работу на столь небольшом потоке надо проверять по характеристике конкретной машины.

Крупнее домашней установки. При 1 м³/с, 30 м и КПД 85% модель покажет 250,155 кВт. Это уже другой масштаб оборудования и инфраструктуры. Число помогает оценить порядок потенциального выхода, но не выбирает генератор: его допустимая мощность, режимы и работа при неполном расходе остаются отдельными вопросами.

Почему часы работы не равны прогнозу за год

Киловатт показывает темп генерации сейчас, киловатт-час показывает произведённую энергию за время. Для стартового режима шесть часов соответствуют 20,601 кВт·ч, сутки 82,404 кВт·ч. Если указать 8760 часов, форма механически умножит один и тот же выход на весь год. Такой результат имеет смысл только как сценарий неизменного расхода, напора и КПД, но не как прогноз для реки.

Для оценки реальной выработки нужен ряд расхода по сезонам и рабочая характеристика турбины: при слишком малом или большом потоке её КПД меняется, а иногда установка останавливается. Также нужны остановки на обслуживание и условия отбора воды. Если мощность нужна в ваттах или мегаваттах для сравнения с паспортом, сначала приведите величины к одной единице через перевод мегаваттов в киловатты.

Модель описывает получение электричества из доступного перепада. Калькулятор мощности насоса решает обратную задачу, когда электричество тратят на подъём жидкости. При перекачке воды наверх и последующем спуске через турбину нельзя просто вычесть две мощности с разными КПД и заявить «бесплатную энергию»: на обоих этапах есть потери.

Вопросы о мощности гидротурбины

Перед сравнением расчёта с паспортом установки уточните, к какому расходу, напору и месту измерения электрической мощности относятся его значения.

Как перевести литры в секунду в м³/с?

Разделите число литров в секунду на 1000. Например, 50 л/с равны 0,05 м³/с. Именно кубометры в секунду вводятся в поле расхода.

Можно ли ввести весь расход реки?

Только если весь этот поток действительно проходит через турбину в рассматриваемом режиме. Обычно доступная для агрегата часть меньше полного расхода русла; подставляйте отводимый поток и проверяйте его в разные сезоны.

Глубина воды равна напору турбины?

Нет. Полезный напор связан с перепадом энергии между верхней и нижней точками и уменьшается на потери в подводящем тракте. Глубина воды в одном месте сама по себе не даёт этот перепад.

Подойдёт ли формула для турбины прямо в течении реки?

Без перепада высот это другая задача. Свободнопоточная турбина извлекает кинетическую энергию течения; для неё нужны скорость воды, площадь охвата и коэффициент отбора энергии. Вводить произвольный напор вместо этих данных нельзя.

Какой КПД ставить, если известен только КПД турбины?

Нужны потери и в генераторе. Если турбина имеет КПД 80%, а генератор 90%, общий КПД равен 80% × 90% = 72%. Для предварительной оценки без паспорта можно проверить несколько сценариев, но не выдавать выбранный процент за гарантированный.

Почему 24 часа в форме не гарантируют суточную выработку?

Расчёт предполагает, что все 24 часа через турбину идёт тот же расход при том же полезном напоре и КПД. При изменении уровня воды, расхода или остановке агрегата фактическая энергия будет иной; такие интервалы нужно считать отдельно.

Почему калькулятор показал мощность выше номинала генератора?

Формула ограничена энергией потока и заданным КПД, но не знает паспортного предела конкретной машины. Генератор и управление могут ограничить выход или остановить установку. Для подбора сравните расчёт с её рабочей характеристикой.

Можно ли применять результат для гидроаккумулирующей станции?

Число описывает только выработку при спуске воды через турбину. Для полного цикла отдельно посчитайте энергию, потраченную насосом на подъём, с его КПД и потерями; круговой КПД будет меньше 100%.
