Калькулятор объёма системы отопления

В трубах	31,42 л
В радиаторах	40 л
В котле и другом оборудовании	3 л
Для закупки с запасом 5%	78,14 л

Сколько теплоносителя помещается в отоплении

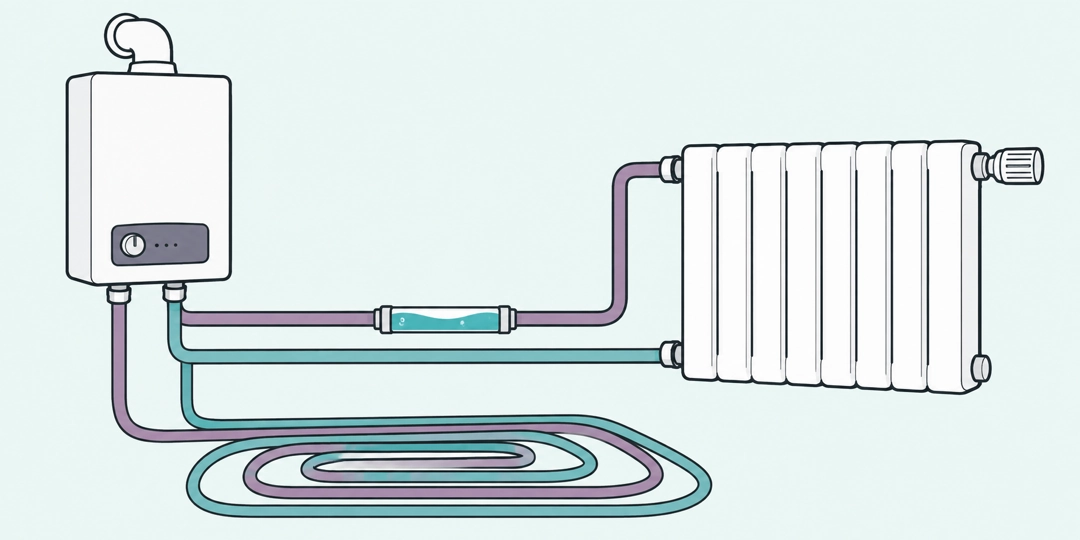

Котёл, радиатор и трубы с теплоносителем, включая петлю тёплого пола

Теплоноситель переносит тепло от котла к радиаторам или тёплому полу. Чтобы оценить его количество для заполнения системы, нужно сложить внутренний объём труб и вместимость оборудования. Например, 100 м трубы с внутренним диаметром 20 мм вмещают 31,42 л. Вместе с радиаторами на 40 л и котлом на 3 л получается 74,42 л. Закупка с выбранным запасом 5% составляет 78,14 л, но сама система от этого вместительнее не становится.

Такой расчёт пригодится перед первой заправкой, заменой жидкости или расширением отопления. Он помогает сверить состав системы и понять, откуда взялось итоговое число. Трубы одного внутреннего диаметра можно объединить в строку, даже если они проходят по разным комнатам. Диаметр отличается? Добавьте отдельную группу. Для проверки единственного отрезка достаточно калькулятора объёма трубы.

Как складываются трубы, радиаторы и котёл

Внутри прямой круглой трубы находится цилиндр жидкости. Его объём равен площади внутреннего сечения, умноженной на длину. Для диаметра в миллиметрах и длины в метрах расчёт сразу в литрах выглядит так:

V = \frac{\pi d^2 L}{4000}

Здесь d означает внутренний диаметр в мм, L суммарную длину в м, V объём в литрах. Делитель 4000 одновременно учитывает переход от диаметра к радиусу и перевод единиц. Для каждой группы получается свой объём; затем группы складываются с оборудованием. Результат показывается до сотых литра, а промежуточные значения не округляются.

Объём системы = трубы + радиаторы + котёл + другие ёмкости

Вместимость радиаторов и котла берите из паспортов конкретных моделей. Если у секционного радиатора указан объём одной секции, умножьте его на число секций, затем сложите все приборы. Если паспорт уже сообщает вместимость радиатора целиком, повторное умножение даст завышенный результат. Мощность в ваттах здесь не подходит: она описывает отдачу тепла, а не количество жидкости внутри.

В «Другие объёмы» входят заполненная часть буферной ёмкости, коллекторы, отдельные теплообменники и другие элементы того же контура. Считайте только пространство, занятое теплоносителем. В двухконтурном котле вода горячего водоснабжения относится к другому контуру; добавлять её к отоплению не нужно. У накопительного бака с отдельным змеевиком тоже важно различать внутреннюю ёмкость и объём самого змеевика.

Главная ошибка: наружный диаметр вместо внутреннего

Надпись 16×2 мм обычно описывает наружный диаметр трубы и толщину её стенки. Внутренний проход при такой геометрии равен 16 − 2 × 2 = 12 мм. Именно 12 мм нужны для расчёта жидкости. Если ошибочно поставить 16 мм, объём 100 м вырастет с 11,31 до 20,11 л, почти на 78%. Стенка трубы вмещает материал, а не воду.

Условный размер DN также нельзя автоматически переносить в поле диаметра. Это обозначение размера трубопроводной детали, а точный внутренний проход следует проверить по размерам изделия. Если наружный диаметр известен, но толщина стенки потерялась, найдите маркировку или паспорт. «Похожая труба» может иметь другую стенку и другую вместимость.

Длину измеряйте по всей трассе, включая подачу и обратку. Расстояние от котла до дальнего радиатора не равно длине труб системы. Для тёплого пола удобнее взять монтажную длину каждой петли и сложить петли одного размера. Изгибы не требуют особой надбавки: их длина уже входит в длину трубы. Фитинги и оборудование учитываются отдельно, если их объём заметен для задачи.

Примеры для разных систем

Ниже используются условные паспортные объёмы оборудования. Их можно повторить для проверки формулы, но переносить на свой котёл или радиатор без паспорта не стоит.

🏠 Отопление с радиаторами. Для 100 м труб диаметром 20 мм, радиаторов на 40 л и котла на 3 л получаем 74,42 л. При запасе 5% закупка равна 78,14 л. Это позволяет сравнить объём системы с количеством приготовленной жидкости; округление до канистр зависит уже от их вместимости.

🔀 Два диаметра в одной разводке. Трубы 10 мм длиной 100 м вмещают 7,85 л, трубы 20 мм длиной 50 м ещё 15,71 л. Итого в трубах 23,56 л. Нельзя взять средний диаметр 15 мм: диаметр входит в квадрат, поэтому такое усреднение изменит ответ.

♨️ Добавление тёплого пола. Четыре петли по 80 м из трубы 16×2 мм дают 320 м с внутренним диаметром 12 мм. В них находится 36,19 л. При расширении существующей системы прибавьте этот объём и новые коллекторы, а старые радиаторы повторно не считайте.

📦 Буферная ёмкость. Если расчёт труб и оборудования уже дал 74,42 л, а в тот же контур включена заполненная ёмкость на 200 л, итог составит 274,42 л. Небольшой настенный котёл рядом с большим баком не означает маленький объём системы. Основную часть жидкости здесь хранит бак.

🔧 Замена радиаторов. В условном проекте восемь радиаторов по 5 л заменяют приборами по 3 л. Вместимость уменьшается с 40 до 24 л, разница равна 16 л. Если трубы и котёл остаются прежними, общий объём также уменьшится на 16 л. Тепловую мощность новых приборов проверяют отдельно, например через расчёт количества секций радиатора.

🧰 Только оборудование, без труб. Если объём труб уже известен отдельно или нужен предварительный подсчёт приборов, поставьте длину группы 0. Радиаторы на 40 л и котёл на 3 л дадут 43 л. Нулевые значения остальных частей исключают их из суммы; пустые поля оборудования требуют заполнения, чтобы случайно не потерять целый прибор.

Что означает запас и чего не показывает результат

Запас на закупку считается отдельно: к итоговому объёму прибавляется выбранный процент. Начальные 5% служат примером, а не универсальным нормативом. Можно указать 0%, если нужна ровно расчётная вместимость. Для канистр по 10 л количество упаковок округляют вверх: на условные 78,14 л понадобится восемь канистр готовой жидкости. Оставшиеся 1,86 л будут остатком закупки, а не частью объёма системы.

Расчёт литров не выбирает тип теплоносителя, его концентрацию или допустимость для котла. Концентрат и готовый состав требуют разных действий; следуйте документации оборудования и выбранной жидкости. Если поставщик указывает количество в килограммах, не приравнивайте его автоматически к литрам: для перевода понадобится плотность состава при соответствующей температуре.

Расширительный бак компенсирует увеличение объёма нагретой жидкости. Его номинальная ёмкость включает пространство, которое не занято водой, поэтому прибавлять весь объём бака к теплоносителю неверно. Для подбора самого бака нужны температурное расширение, давления и другие параметры; процент запаса на покупку эту задачу не решает.

Вопросы о вместимости отопления

После подсчёта геометрии остаётся проверить границы контура, фактическое заполнение и единицы в документах. Именно здесь одинаковые на вид числа могут означать разное.

Можно ли посчитать объём по площади дома?

Площадь не определяет длину и проход труб, число приборов и размер буферного бака. Два дома по 100 м² могут иметь разную вместимость. Расчёт по компонентам позволяет увидеть эти отличия; число литров на квадратный метр без состава системы даёт лишь неподтверждённое приближение.

Нужно ли считать объём воды в бойлере косвенного нагрева?

В отопительный контур обычно входит змеевик бойлера, а запас горячей воды находится отдельно. Добавляйте паспортный объём той части, по которой идёт теплоноситель. Вода для крана не должна попадать в сумму только потому, что хранится рядом.

Почему после слива удалось собрать меньше расчётного объёма?

Часть жидкости может остаться в нижних участках труб, приборах и ёмкостях. Количество собранной жидкости характеризует конкретный слив, а не обязательно полную вместимость. Перед новой заправкой учитывают оставшуюся жидкость; нельзя считать всю систему пустой только по закрытому сливному крану.

Сколько воды приходится на один метр трубы?

Для внутреннего диаметра 10 мм получается около 0,0785 л/м, для 20 мм около 0,3142 л/м, для 30 мм около 0,7069 л/м. Эти значения следуют из площади круга. Удвоение диаметра увеличивает объём на метр в четыре раза, а удвоение длины только в два.

Можно ли вводить паспортный объём в кубометрах?

Поля оборудования принимают литры. Переведите величину заранее: 1 м³ равен 1000 л, поэтому 0,2 м³ нужно внести как 200 л. Объём 250 мл, наоборот, соответствует 0,25 л. Проверяйте единицу рядом с паспортным числом, особенно у небольших теплообменников.

Что делать с отключённой веткой отопления?

Считайте тот контур, который собираетесь заполнять. Изолированная ветка, остающаяся отдельно заполненной, не увеличивает объём новой заправки остальной части. Для оценки всей установленной системы её, напротив, включают. Это две разные задачи, поэтому сначала определите границу расчёта.

Можно ли по литрам выбрать циркуляционный насос?

Одной вместимости недостаточно. Для насоса нужны требуемый расход и сопротивление контура, которые зависят от тепловой нагрузки, температурного перепада, длины, диаметра и арматуры. Большой объём ёмкости сам по себе не означает, что нужен насос большей мощности.

Почему показаны сотые литра, если размеры известны приблизительно?

Два знака нужны для удобного сравнения и повторения расчёта, а не для обещания точности до 10 мл. Ошибка диаметра особенно заметна из-за квадрата в формуле. Для закупки округляйте результат с учётом точности исходных размеров и доступной фасовки, не приписывая формуле точность измерения.
