Калькулятор бетона для лестницы

Без запаса	0,648 м³
Марш	0,648 м³
В том числе плита	0,408 м³
В том числе ступени	0,24 м³
Площадки	0 м³

Сколько бетона занимает лестница

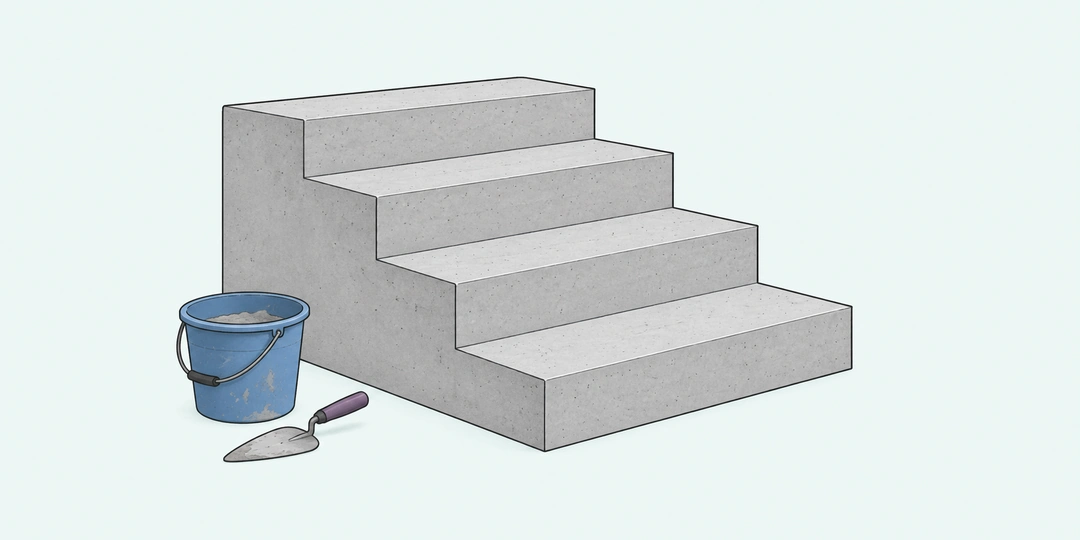

Сплошные бетонные ступени с открытым боковым сечением, ведро и мастерок рядом

Для десяти ступеней шириной 1 м, с подъёмом 16 см и проступью 30 см на наклонной плите толщиной 12 см потребуется 0,648 м³ бетона. С заданным запасом 5% получится 0,6804 м³, или 680,4 л. Это начальный пример без площадок. Толщина здесь измеряется поперёк плиты, а каждая из десяти ступеней имеет собственную горизонтальную поверхность.

Объём нужен, чтобы составить ведомость заливки: сколько смеси приходится на марш, сколько добавляют площадки и сколько заложено сверх геометрии. Маршем называют непрерывную последовательность ступеней. Калькулятор рассматривает один прямой марш постоянной ширины с одинаковыми ступенями. Он не выбирает размеры лестницы, толщину несущей плиты или армирование.

Перед подсчётом посмотрите на лестницу сбоку. Под ступенями может находиться сплошной бетонный массив до горизонтальной подошвы либо сравнительно тонкая наклонная плита с пустотой снизу. Сверху эти конструкции похожи, а количество бетона у них разное. Для начальных размеров сплошной вариант занимает уже 2,64 м³ без запаса. Считать весь треугольник под подвесным маршем бетоном было бы дорогой ошибкой.

Какие размеры снять с чертежа

Ширина W проходит поперёк движения, от одной боковой грани бетона до другой. В форме её задают в метрах. Подъём h измеряют по вертикали между соседними горизонтальными поверхностями, а проступь b по горизонтали между соседними подъёмами. Эти два размера вводят в сантиметрах. Плитку, декоративную облицовку и выступающий край ступени в прямоугольный модуль не включают.

Число n означает количество полных модулей, у каждого из которых есть подъём и собственная проступь. Это условие важно при чтении готового плана. Между этажами может быть, например, 11 подъёмов, но только 10 отдельных проступей: на последнем уровне человек уже выходит на пол. Вводить 11 только потому, что столько насчитано вертикальных участков, нельзя. Здесь считают повторяющиеся бетонные модули показанного сечения, а замыкание у перекрытия учитывают по его фактической геометрии.

Для режима наклонной плиты нужен ещё размер t. Проведите мысленно короткую линию под прямым углом к её нижней поверхности. Именно по этой линии измеряется толщина. Вертикальный зазор между параллельными поверхностями получается больше. На уклоне 16:30 плита толщиной 12 см имеет вертикальный зазор 13,6 см. Если перепутать эти измерения, ошибка пройдёт через весь марш.

Площадка вводится отдельным объёмом в кубометрах. Для прямоугольной плиты достаточно перемножить её длину, ширину и толщину в метрах. Например, 1,2 × 1 × 0,12 дают 0,144 м³. Если площадка имеет утолщения, опорные участки или пересекается с маршом, нужны её чистые дополнительные объёмы. Для обычной прямоугольной части можно воспользоваться калькулятором бетонной плиты.

Сплошные ступени над горизонтальной подошвой

У сплошной лестницы вся область от ступенчатой поверхности до плоского нижнего основания заполнена бетоном. Боковое сечение удобно разрезать вертикально на полосы одинаковой длины b. Высота первой полосы равна h, второй 2h, третьей 3h. Последняя достигает nh. Умножение площади каждой полосы на ширину W даёт объём прямоугольного блока.

Сумма высот равна h(1 + 2 + … + n). Сумму последовательных целых чисел можно заменить выражением n(n + 1)/2. Получается формула объёма марша:

\displaystyle V_{\text{марша}}=Wbh\frac{n(n+1)}{2}

Все три линейных размера в этой записи должны быть в метрах, тогда ответ получится в м³. При одной ступени множитель равен единице, и формула превращается в обычное произведение длины, ширины и высоты. Это удобная проверка: один прямоугольный блок не должен внезапно стать треугольником и потерять половину объёма.

Модель предполагает горизонтальную подошву на уровне нижней границы первого подъёма. Она не добавляет фундаментную плиту под всей лестницей. Подсыпка, наклонный грунт и пустоты внутри меняют сечение, поэтому их нельзя учитывать простым уменьшением ширины. Для сложной формы сначала разбейте бетон на непересекающиеся тела и посчитайте каждое отдельно.

Ступени на наклонной плите

Во втором режиме объём состоит из наклонной плиты и треугольных надстроек над ней. На боковом виде верхняя грань плиты идёт по диагонали через внутренние углы ступеней. Над каждым участком остаётся прямоугольный треугольник с катетами b и h. Его площадь равна bh/2; после умножения на W получаем объём одной надстройки.

Длина диагонали одного модуля находится по теореме Пифагора. Для n одинаковых модулей расчётная наклонная длина L и объём плиты равны:

\begin{aligned}L&=n\sqrt{b^2+h^2}\\V_{\text{плиты}}&=WtL\end{aligned}

Треугольники и плита складываются без пересечений. Полный объём марша имеет вид:

\displaystyle V_{\text{марша}}=WtL+\frac{nWbh}{2}

У этой геометрической модели вертикальные торцы. Если верх плиты в боковом сечении задан линией y = (h/b)x, нижняя поверхность проходит параллельно ей на вертикальном расстоянии t/cos θ, где θ = arctan(h/b). Оба торца расположены при x = 0 и x = nb. Поэтому площадь наклонной части можно проверить независимо: горизонтальная длина nb умножается на вертикальный зазор t/cos θ. Получится та же площадь tL.

Нижнюю наклонную грань нельзя дополнительно обрезать горизонтальной линией из сплошного режима: это удалит часть посчитанной плиты. Реальные окончания марша могут входить в площадки, опираться на балки или иметь другую подрезку. Тогда нужно уточнить границы частей по чертежу. Разделение на плиту, ступени и площадки удобно именно тем, что показывает, где возникает возможный двойной учёт.

Как добавить площадки и запас

К объёму марша прибавляется только дополнительный бетон площадок. Если один и тот же участок уже включён в наклонную плиту, второй раз добавлять его нельзя. На бумажном разрезе полезно закрасить части разными цветами: любое место, закрашенное дважды, требует проверки. У входной площадки на сплошном основании объём может включать всю высоту массива; у подвесной площадки обычно считают её собственную плиту по заданной геометрии.

Запас применяется к сумме всех частей. При нулевом запасе главный ответ совпадает с объёмом без запаса. Значение 5% в начальном примере служит исходным условием, а не предписанием для любой стройки. Выберите свою добавку с учётом точности размеров, способа подачи и условий заказа. Известный дополнительный объём лучше включить явно, чтобы он не прятался в проценте.

Объём с запасом = (марш + площадки) × (1 + запас / 100)

Один кубометр равен 1000 литров. Однако объём готового бетона нельзя напрямую заменить такой же суммой объёмов сухих компонентов: при смешивании и уплотнении структура смеси меняется. Для покупки сухой смеси нужен её заявленный выход после приготовления. Условия минимальной поставки и шаг округления заказа уточняют отдельно; калькулятор не округляет любой ответ до целого кубометра.

Как меняется расход бетона

Следующие сравнения используют заданные размеры для проверки геометрии. Они помогают найти источник разницы в заказе, но не определяют, какая лестница выдержит нагрузку. При сравнении двух вариантов сначала оставьте одинаковыми все величины, кроме той, влияние которой хотите увидеть.

Три ступени у крыльца. Для сплошного тела шириной 1,2 м, с проступью 30 см, подъёмом 15 см и n = 3 объём равен 0,324 м³. Его можно получить суммой трёх блоков: 0,054 + 0,108 + 0,162 м³. При запасе 10% выходит 0,3564 м³. Высота ступенчатой части составляет 45 см, горизонтальная длина 90 см; площадку за последней ступенью этот ответ ещё не включает.

Марш и отдельная площадка. Возьмём десять модулей с b = 30 см, h = 16 см, W = 1 м и t = 12 см. Наклонная длина равна 3,4 м. Плита занимает 0,408 м³, надстройки ступеней 0,24 м³. Чистая площадка объёмом 0,144 м³ увеличит сумму до 0,792 м³. При запасе 5% получится 0,8316 м³. Такое разложение позволяет отдельно согласовать площадку, не пересчитывая ступени вручную.

Одна широкая входная ступень. Пусть сплошной блок имеет ширину 1 м, проступь 40 см и подъём 20 см. При n = 1, без площадки и запаса, требуется 0,08 м³, или 80 л. Делить этот объём пополам нельзя: треугольная надстройка относится к другой модели, в которой снизу уже есть наклонная плита. Выбор похожего слова «ступень» без проверки сечения здесь даёт двукратную ошибку.

Марш стал шире, площадка осталась прежней. У марша из второго примера увеличим W с 1 до 1,2 м. Наклонная часть и ступени вместе займут 0,7776 м³ вместо 0,648 м³. Если площадка по отдельному проекту сохранила объём 0,144 м³, общая сумма станет 0,9216 м³. Умножать прежние 0,792 м³ целиком на 1,2 было бы неверно: изменяется только тот элемент, размеры которого действительно увеличены.

Толщину измерили по вертикали. У четырёх модулей с b = 40 см и h = 30 см наклонная длина равна 2 м. При W = 1 м и нормальной толщине t = 10 см плита занимает 0,2 м³, а ступени 0,24 м³. Всего 0,44 м³. Если 10 см на чертеже относятся к вертикальному зазору, нормальная толщина равна 8 см, и сумма получится 0,4 м³. Разница в 40 л появилась только из-за направления измерения.

Добавили ещё несколько ступеней. При W = 1 м, b = 30 см и h = 15 см сплошная лестница из трёх модулей занимает 0,27 м³, а из шести 0,945 м³. Количество модулей удвоилось, объём вырос в 3,5 раза: новые полосы опираются на более высокий массив. У наклонной плиты постоянной толщины удвоение n ровно удваивает объём марша. Поэтому расход бетона нельзя прогнозировать только по числу новых ступеней без учёта основания.

Что проверить перед заказом

Сверьте единицы и границы заливки: ширину бетона без отделки, число полных проступей, толщину в правильном направлении и чистые объёмы примыканий. Если ступени неодинаковы, не подставляйте средний подъём и среднюю проступь в надежде получить точную сумму. Их произведение в общем случае не равно среднему произведению, а в сплошном теле имеет значение ещё и порядок высот.

Несколько прямых маршей удобно считать по отдельности, добавляя общие площадки только один раз. Для поворотных и винтовых ступеней прямоугольная модель не подходит. Их геометрию можно начать разбирать через калькулятор винтовой лестницы, но размер секторной проступи сам по себе ещё не определяет объём бетонной конструкции.

Вопросы о бетоне для ступеней

Большинство расхождений связано с тем, что в заказ включают разные части конструкции. Отдельно проверьте верхнюю площадку, основание под лестницей и выход готовой смеси: эти величины не следуют автоматически из числа ступеней.

Что делать, если верхняя площадка заменяет последнюю проступь?

Считайте только полные повторяющиеся модули до площадки. Затем выделите оставшуюся часть на разрезе и добавьте её чистый объём отдельно. Если площадка уже включает зону последнего подъёма или край плиты марша, исключите пересечение. Простая замена n на n − 1 без проверки границ не гарантирует правильный ответ для любого узла.

Как учесть две площадки разной толщины?

Посчитайте каждую отдельно и сложите. Например, 1,2 × 1 × 0,12 м дают 0,144 м³, а 1,5 × 1 × 0,15 м дают 0,225 м³. Если эти части не пересекаются с маршом, в поле площадок войдёт 0,369 м³. Общую толщину для них выбирать не нужно: поле принимает уже суммарный дополнительный объём.

Подойдут ли эти режимы для ступеней по наклонному грунту?

Нужно знать реальное нижнее очертание бетона. Если уплотнённая подсыпка формирует параллельную наклонную поверхность, может подойти модель плиты с заданной толщиной. Если грунт повторяет ступени или имеет неровности, ни один режим не описывает его автоматически. Сплошной вариант до горизонтальной подошвы посчитает бетон и там, где фактически находится грунт.

Как добавить свесы, скругления и боковые бортики?

Выделите их как дополнительные геометрические тела, посчитайте объём без пересечений и прибавьте к общему расчёту отдельно. Величина b описывает шаг по горизонтали, поэтому увеличение b на длину свеса одновременно растянет весь марш и исказит объём плиты. Для большого числа сложных деталей удобнее получить объём из проектной модели или ведомости.

Как перевести результат в мешки сухой смеси?

Нужен выход готового бетона из одного мешка, указанный производителем. Если требуется 80 л, а мешок даёт 12 л готовой смеси, расчёт составляет 80/12 = 6,67: потребуется 7 целых мешков. Массы мешка в килограммах недостаточно для такого перевода. Проверьте, что смесь предназначена для предусмотренного применения, а запас уже учтён в выбранном объёме.

Нужно ли вычитать объём арматуры?

В этой геометрической оценке арматура не вычитается. Если требуется точная ведомость чистого бетона, объём стержней определяют по их фактическим размерам и длинам из проекта. Вычитать условный процент по одному числу ступеней нельзя. Аналогично заранее известные крупные закладные и пустоты требуют самостоятельного подсчёта, а не изменения толщины всей плиты.

Можно ли по результату выбрать толщину плиты и высоту ступеней?

Объём показывает количество материала при уже заданных размерах. Подбор толщины требует расчёта нагрузок, опирания, армирования и работы всей конструкции. Требования к размерам ступеней зависят от назначения лестницы и применимых правил. Малый расход бетона не означает, что вариант достаточно прочен, а одинаковые подъёмы сами по себе не подтверждают удобство и безопасность.
