Калькулятор арматурной сетки

Вдоль длины, на сетку	21 шт.
Вдоль ширины, на сетку	31 шт.
Стыки нахлёстом	0 шт.
Прутки без запаса	52 шт.
Метраж в сетках	244,8 м
Масса в сетках	217,34 кг

Что показывает расчёт арматурной сетки

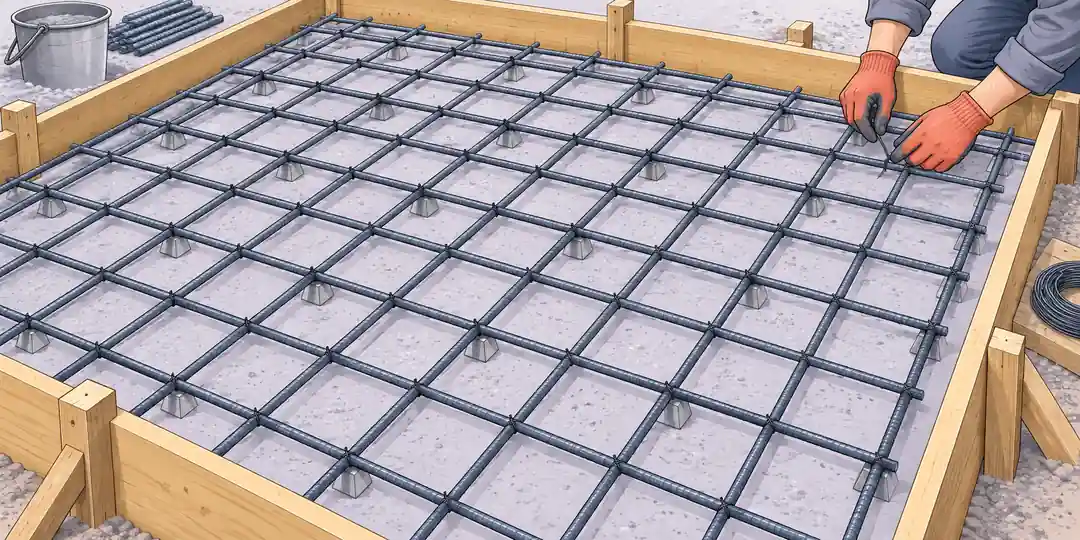

Мастер раскладывает стержни в двух направлениях внутри опалубки плиты

Арматурная сетка плиты состоит из стержней в двух перпендикулярных направлениях. Калькулятор считает, сколько линий нужно при заданном шаге, какой метраж стали окажется в одной или двух сетках и сколько целых заводских прутков предварительно заказать. Он не выбирает диаметр, шаг, защитный слой и нахлёст за конструктора: эти данные берут из чертежа.

Ведомость полезна, когда проект уже есть, а нужно сверить заказ с размерами плиты и доступной длиной арматуры. Если вам известен только общий метраж одного профиля, его массу проще найти в калькуляторе массы арматуры. Размеры и объём бетонной плиты можно отдельно проверить в калькуляторе фундамента. Здесь акцент на раскладке сетки и числе покупных стержней.

Как получаются стержни, метраж и масса

Сначала из длины и ширины плиты вычитается защитный слой у двух противоположных краёв. Защитный слой измеряется от поверхности бетона до ближайшей поверхности стали, поэтому длина одного прямого стержня вдоль стороны равна габариту минус два слоя. Для шага важны не поверхности, а оси крайних стержней: расстояние между ними дополнительно уменьшается на один диаметр.

Расстояние между осями крайних стержней = сторона плиты − 2 × защитный слой − диаметр

Полученное расстояние делится на шаг, число промежутков округляется вверх, затем добавляется один стержень. Благодаря округлению фактический шаг не будет больше введённого; крайняя пара может стоять немного чаще. Стержни, которые идут вдоль длины, распределяются по ширине. Стержни вдоль ширины, наоборот, распределяются по длине. На прямоугольнике эти количества обычно разные.

Если рабочая длина помещается в покупной пруток, на одну линию идёт одна штука и нахлёст не появляется. Если не помещается, калькулятор подбирает минимальное число частей с указанным перекрытием. Каждый стык добавляет к сумме длин частей ещё один нахлёст. Например, линия 5,9 м из прутков по 4 м при нахлёсте 0,5 м требует две части, а расход стали по этой линии составляет 6,4 м.

Масса сетки = суммарный метраж с нахлёстами × π × (диаметр / 1000)² / 4 × 7850 кг/м³

В формуле диаметр вводится в миллиметрах, а перед вычислением площади круга переводится в метры. Плотность 7850 кг/м³ используется как расчётное значение для стали; такую массу на кубический метр приводит материал ACI о характеристиках арматуры [ACI, reinforcing steel mass]. Фактическая масса партии может отличаться из-за сортамента и допуска производителя, поэтому для оплаты по массе сверяйтесь с паспортом поставки.

Количество «к закупке» считается строже, чем общий метраж, делённый на длину прутка: каждой части линии назначается отдельный покупной пруток. Обрезок автоматически не переносится на соседнюю линию. Запас прибавляется уже к количеству этих целых прутков и округляется вверх. Поэтому метраж и масса в результате относятся к стали, которая по расчёту остаётся в сетках, а не ко всей купленной партии вместе с остатками и запасом.

Проверка на нескольких плитах

Одна сетка 6×4 м. При шаге 200 мм, слое 50 мм и диаметре 12 мм вдоль шестиметровой стороны проходят 21 линия длиной 5,9 м, поперёк неё 31 линия длиной 3,9 м. Вместе это 52 стержня и 244,8 м стали без стыков. Расчётная масса составляет около 217,34 кг. Если заводской пруток имеет длину 6 м, с запасом 5% к заказу выйдет 55 штук. Они длиннее нужных коротких линий, поэтому закупочный метраж 330 м не следует путать с метражом внутри плиты.

Верхняя и нижняя сетки. Для той же плиты две одинаковые сетки удваивают каждое направление: всего 104 линии и 489,6 м установленной стали. Масса по модели около 434,67 кг. С запасом 5% понадобится 110 шестиметровых прутков. Выбор двух сеток здесь только умножает ведомость, он не подтверждает, что такое армирование подходит по прочности или толщине плиты.

Пруток длиной 4 м. При прежней геометрии каждая линия длиной 5,9 м собирается из двух частей, а линия 3,9 м остаётся цельной. Получается 21 стык и 73 покупных прутка без запаса. Из-за нахлёстов в готовых сетках будет 255,3 м стали вместо 244,8 м. Масса вырастет примерно до 226,66 кг. Сравнение показывает, почему нельзя оценивать заказ одним делением метража на четыре.

Более частый шаг. Если на той же плите изменить только шаг с 200 на 150 мм, число линий станет 27 вдоль длины и 41 вдоль ширины. Без запаса и стыков это 68 прутков, 319,2 м и около 283,39 кг стали. Разница возникает не из площади бетона: она связана с числом промежутков между осями. Менять шаг ради экономии по результату калькулятора нельзя, его назначают расчётом конструкции.

Квадратная плита 3×3 м. При шаге 200 мм, слое 50 мм и диаметре 10 мм нужно по 16 линий в каждом направлении. Из трёхметрового прутка получается одна рабочая линия длиной 2,9 м. Одна сетка потребует 32 прутка без запаса, установленные 92,8 м будут весить примерно 57,21 кг. Здесь оба направления равны, но для прямоугольной плиты их лучше считать отдельно.

Слишком короткая заготовка. Для плиты 6×4 м пруток длиной 3 м и нахлёст 500 мм меняют картину резко: длинная линия требует уже три части, короткая две. Без запаса выйдет 125 отдельных покупных прутков, 73 стыка и 281,3 м стали внутри сетки. Это предварительная ведомость, а не удобная схема стыков: по месту их расположение должен определить проектировщик.

Что проверить до заказа

Проверьте, что все размеры относятся к одному и тому же контуру плиты. Ниши, отверстия, утолщения, выпуск стержней за край и загнутые анкеры здесь не вычитаются и не добавляются. Если плита сложной формы, разделите её на участки по чертежу и подготовьте ведомость отдельно. Простое вычитание площади проёма не сообщает, какие конкретно линии он разрывает.

Сверьте также определение защитного слоя. В этой форме это расстояние от внешней бетонной поверхности до наружной поверхности самого стержня, не до его оси. Если на чертеже указано положение оси, пересчитайте входное значение с учётом радиуса. Слой защищает сталь от внешних воздействий и огня. Но конкретную толщину нельзя назначить только по этой странице: она зависит от условий и проекта.

Нахлёст особенно чувствителен к проектным условиям. По разъяснению CRSI его длина зависит, в частности, от прочности бетона, класса и размера стали, шага и защитного слоя; место и длина стыков задаются на рабочих чертежах [CRSI, lap splices]. Введённые 500 мм являются лишь примером для арифметики, а не универсальной нормой.

Наконец, уточните у поставщика фактическую длину и формат продажи. Калькулятор не оптимизирует раскрой и не учитывает возможность пустить годный обрезок в другую линию. Такая консервативная закупка может быть выше детальной карты резки, зато не обещает недостижимую экономию без раскладочного чертежа. Сравните результат с ведомостью проекта, проверьте допуски, крепёж, фиксаторы защитного слоя и условия доставки отдельно.

Вопросы об арматуре для плиты

Перед заказом чаще всего уточняют не саму формулу массы, а границы этой ведомости: где начинается защитный слой, когда появляется нахлёст и что означает число прутков.

Калькулятор подскажет нужный диаметр и шаг?

Нет. Он считает количество по уже назначенным диаметру и шагу. Подбирать их по нагрузке, грунту, толщине плиты и схеме опирания должен проектировщик.

Почему шаг измеряют между осями, а не между краями?

Шаг арматуры в этой модели означает расстояние между центрами соседних стержней. Светлый просвет между их поверхностями меньше шага на один диаметр.

Что такое защитный слой в форме?

Это расстояние от внешней поверхности бетона до ближайшей поверхности стержня. Длина прямого стержня уменьшается на два таких слоя у противоположных краёв плиты.

Когда нахлёст влияет на результат?

Только когда рабочая линия длиннее покупного прутка и её приходится собирать из частей. Если пруток целиком перекрывает линию, поле нахлёста не добавляет металл.

Почему метраж закупки больше метража сетки?

Покупают целые заводские прутки, а в сетку входят отрезки нужной длины. Калькулятор не перераспределяет обрезки между линиями и отдельно добавляет процент запаса.

Можно ли уменьшить заказ, используя обрезки?

Да, но для этого нужна карта раскроя с конкретными длинами частей и допустимыми местами стыков. Показанное количество намеренно не обещает такую оптимизацию.

Входит ли вязальная проволока в массу?

Нет. Масса относится только к стержням, включая их нахлёсты. Проволоку, фиксаторы и другие расходники рассчитывают отдельно по выбранной технологии.

Как посчитать плиту с отверстием или нестандартным контуром?

Эта форма принимает прямоугольную плиту без вырезов. Нужно составить раскладку по рабочему чертежу: отверстие может прерывать одни линии, но не затрагивать другие.

Есть что добавить?

Напишите своё мнение, комментарий или предложение.
