Резонанс в RLC-контуре: почему ток растёт на одной частоте
В последовательном RLC-контуре ток достигает максимума, когда катушка и конденсатор уравновешивают друг друга. Частоту задают L и C.
Резонанс появляется, когда частота источника совпадает с собственной частотой контура. В последовательной RLC-цепи катушка и конденсатор тогда уравновешивают реактивные эффекты друг друга, полное сопротивление становится наименьшим, а ток достигает максимума.
В статье вы узнаете:
Три буквы называют три детали цепи
R обозначает резистор. Он превращает часть электрической энергии в тепло и ограничивает ток. L обозначает катушку индуктивности. Она хранит энергию в магнитном поле. C обозначает конденсатор. Он хранит энергию в электрическом поле.
Постоянному току после установления режима катушка и конденсатор отвечают по-разному. Но в RLC-контуре нас интересует переменный ток, который всё время меняет направление. Здесь важна частота: сколько полных колебаний происходит за секунду.
Катушка сильнее мешает быстрым изменениям тока. Конденсатор, наоборот, легче пропускает быстрые изменения и сильнее мешает медленным. Поэтому существует частота, на которой их реактивные сопротивления становятся равными.
Резистор в это равенство не входит, но определяет потери. Без потерь идеальная модель могла бы хранить колебания бесконечно. В настоящей цепи энергия уходит в нагрев, излучение и сопротивление проводов.
Катушка и конденсатор передают энергию друг другу
Представьте качели. Если подталкивать их в подходящий момент, каждый новый толчок поддерживает движение. Если толкать слишком рано или слишком поздно, часть усилия пропадает.

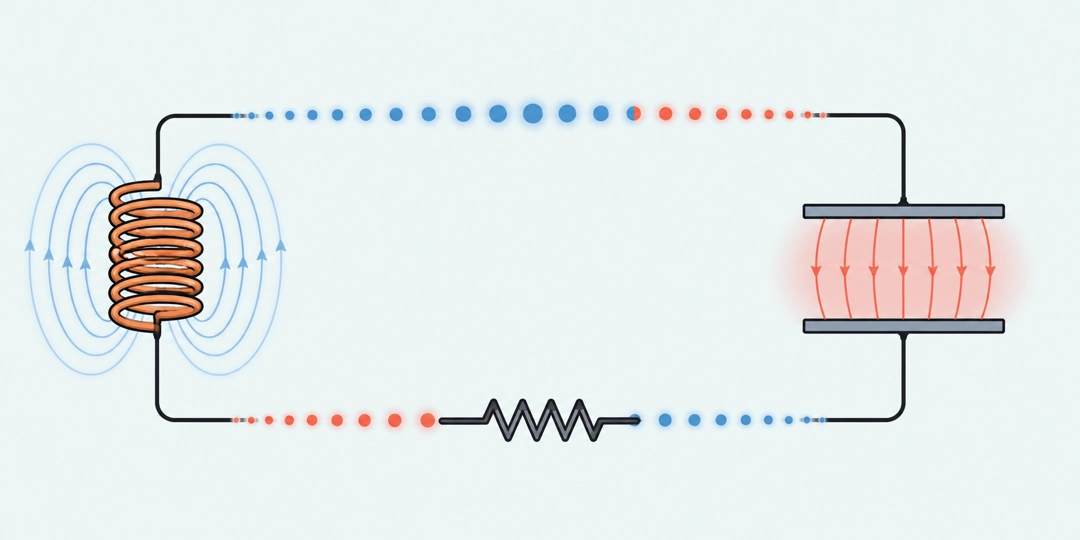

В контуре роль двух состояний выполняют электрическое поле конденсатора и магнитное поле катушки. Заряженный конденсатор создаёт ток через катушку. Растущее магнитное поле катушки затем поддерживает ток и перезаряжает конденсатор с обратной полярностью. Цикл повторяется.
Источник переменного напряжения подталкивает этот обмен. На резонансной частоте его ритм совпадает с естественным ритмом L и C. В последовательной цепи напряжения на катушке и конденсаторе направлены по фазе противоположно, поэтому их вклад в общее реактивное сопротивление компенсируется.
Компенсация не означает исчезновение энергии. Внутри контура энергия продолжает переходить между полями, а источник восполняет потери на сопротивлении. Именно поэтому ток может быть большим, а напряжения на L и C иногда заметно превышают напряжение источника.
Индуктивность и ёмкость задают частоту резонанса
Реактивное сопротивление идеальной катушки растёт вместе с частотой: XL = 2πfL. У идеального конденсатора оно уменьшается: XC = 1 / (2πfC). Резонанс наступает при их равенстве.
f₀ обозначает резонансную частоту в герцах, L - индуктивность в генри, C - ёмкость в фарадах. Сопротивление R не входит в эту идеальную формулу, но меняет высоту и ширину реального резонансного пика.
Возьмём L = 10 мГн и C = 100 нФ. После перевода единиц получаем 0,01 Гн и 0,0000001 Ф. Формула даёт примерно 5033 Гц, то есть около 5,03 кГц.
Калькулятор резонансной частоты RLC-контура умеет находить не только частоту, но и неизвестную индуктивность или ёмкость. Это особенно удобно с приставками мкГн, мГн, нФ и пФ, где одна ошибка в нулях меняет результат в десятки раз.
В конспекте MIT для последовательной RLC-цепи тот же баланс записан как ωL = 1/(ωC). При нём импеданс минимален, сдвиг фаз равен нулю, а угловая частота ω₀ равна 1/√LC. [MIT OpenCourseWare, RLC Circuit]
Последовательная и параллельная схемы показывают разные пики
В последовательной цепи R, L и C стоят в одном пути тока. На резонансе реактивные сопротивления компенсируются, общий импеданс приближается к R, а ток от источника достигает максимума.
В параллельной цепи катушка и конденсатор находятся в разных ветвях. На идеальном резонансе токи этих ветвей компенсируются на входе. Источник отдаёт минимальный ток, а входной импеданс становится максимальным. При этом токи внутри ветвей могут оставаться большими.
Поэтому фраза «на резонансе ток растёт» требует уточнения. Для последовательной схемы растёт ток источника. Для параллельной схемы ток источника обычно падает, хотя внутри контура продолжается интенсивный обмен энергией.
Эта разница позволяет строить фильтры. Последовательный контур может выделять нужную частоту как лёгкий путь для тока. Параллельный может создавать для неё высокий входной барьер. Радиоприёмники, генераторы, согласующие цепи и датчики используют разные варианты того же частотного выбора.
Сопротивление и допуски превращают точку в полосу
Добротность Q показывает, насколько узким и выраженным получается резонанс. При малых потерях контур сильно реагирует на небольшой диапазон частот. При больших потерях пик становится ниже и шире.
Реальная катушка имеет сопротивление провода и собственную ёмкость. Реальный конденсатор имеет потери и паразитную индуктивность. Номиналы тоже отличаются от надписи в пределах допуска. Поэтому собранный контур может резонировать немного в стороне от идеального расчёта.
Подключённый прибор тоже становится частью схемы. Щуп осциллографа добавляет ёмкость, провод добавляет индуктивность, нагрузка меняет потери. На высоких частотах эти мелочи уже сравнимы с самими деталями.
Для базовой проверки сопротивления, тока и напряжения пригодится калькулятор закона Ома. Но резонансный контур нужно оценивать ещё и по частоте, фазе, потерям и подключённой нагрузке.
Итог: формула 1/(2π√LC) находит центр идеального обмена энергией. Сопротивление отвечает за то, насколько заметным будет этот центр, а реальные детали и монтаж решают, где окажется измеренный пик. Расчёт даёт начало настройки, измерение завершает её.
